交换机基础

交换机的堆叠与级联基础

当单一交换机所能够提供的端口数量不足以满足网络计算机的需求时，必须要有两个以上的交换机提供相应数量的端口，这也就要涉及到交换机之间连接的问题。从根本上来讲，交换机之间的连接不外乎两种方式，一是堆叠，一是级联。

1． GBIC和SFP

（1）GBIC

Cisco GBIC（GigaStack Gigabit Interface Converter）是一个通用的、低成本的千兆位以太网堆叠模块，可提供Cisco交换机间的高速连接，既可建立高密度端口的堆叠，又可实现与服务器或千兆位主干的连接，为快速以太网向千兆以太网的过渡，提供了廉价的、高性能的选择方案。此外，借助于光纤，还可实现与远程高速主干网络的连接。GBIC模块分为两大类，一是普通级联使用的GBIC模块，二是堆叠专用的GBIC模块。

● 级联GBIC模块

级联使用的GBIC模块分为4种，一是1000Base-T GBIC模块（如图1所示），适用于超五类或六类双绞线，最长传输距离为100米；二是1000Base-SX GBIC模块（如图2所示），适用于多模多纤（MMF），最长传输距离为500米；三是1000Base-LX/LH GBIC模块，适用于单模光纤（SMF），最长传输距离为10千米；四是1000Base-ZX GBIC，适用于长波单模光纤，最长传输距离为70千米~100千米。

图1 1000Base-T GBIC模块

图2 1000Base-SX GBIC模块

GBIC模块安装于千兆以太网模块的GBIC插槽中，用于提供与其他交换机和服务器的千兆位连接。如图3所示为安装在Cisco Catalyst 4006千兆以太网模块中的GBIC。

图3 安装在GBIC插槽中的GBIC模块

● 堆叠GBIC模块

堆叠GBIC模块用于实现交换机之间的廉价千兆连接。如图4所示为适用于Cisco Catalyst 2950/3550的GigaStack GBIC堆叠模块。需要注意的是，GigaStack GBIC专门用于交换机之间的千兆位堆叠，GigaStack GBIC之间的连接采用专门的堆叠电缆。

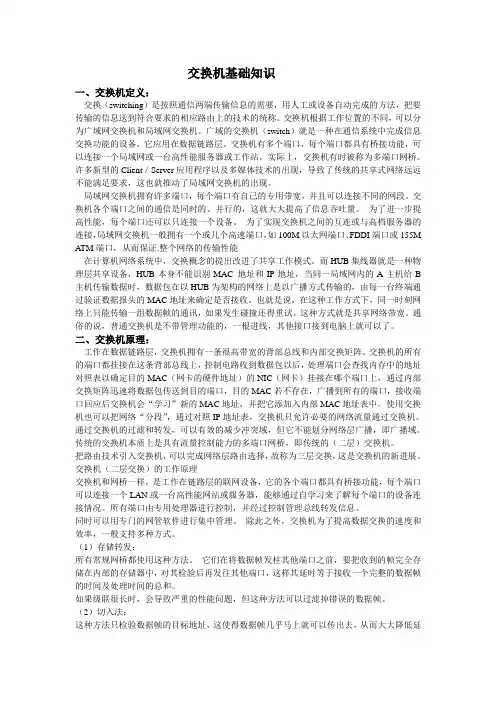

交换机基础知识

一、交换机定义：

交换（switching）是按照通信两端传输信息的需要，用人工或设备自动完成的方法，把要传输的信息送到符合要求的相应路由上的技术的统称。交换机根据工作位置的不同，可以分为广域网交换机和局域网交换机。广域的交换机（switch）就是一种在通信系统中完成信息交换功能的设备，它应用在数据链路层。交换机有多个端口，每个端口都具有桥接功能，可以连接一个局域网或一台高性能服务器或工作站。实际上，交换机有时被称为多端口网桥。

许多新型的Client／Server应用程序以及多媒体技术的出现，导致了传统的共享式网络远远不能满足要求，这也就推动了局域网交换机的出现。

局域网交换机拥有许多端口，每个端口有自己的专用带宽，并且可以连接不同的网段。交换机各个端口之间的通信是同时的、并行的，这就大大提高了信息吞吐量。 为了进一步提高性能，每个端口还可以只连接一个设备。 为了实现交换机之间的互连或与高档服务器的连接，局域网交换机一般拥有一个或几个高速端口，如100M以太网端口、FDDI端口或155M

ATM端口，从而保证.整个网络的传输性能

在计算机网络系统中，交换概念的提出改进了共享工作模式。而HUB集线器就是一种物理层共享设备，HUB本身不能识别MAC 地址和IP地址，当同一局域网内的A主机给B主机传输数据时，数据包在以HUB为架构的网络上是以广播方式传输的，由每一台终端通过验证数据报头的MAC地址来确定是否接收。也就是说，在这种工作方式下，同一时刻网络上只能传输一组数据帧的通讯，如果发生碰撞还得重试。这种方式就是共享网络带宽。通俗的说，普通交换机是不带管理功能的，一根进线，其他接口接到电脑上就可以了。

二、交换机原理：

工作在数据链路层，交换机拥有一条很高带宽的背部总线和内部交换矩阵。交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC（网卡的硬件地址）的NIC（网卡）挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在，广播到所有的端口，接收端口回应后交换机会“学习”新的MAC地址，并把它添加入内部MAC地址表中。使用交换机也可以把网络“分段”，通过对照IP地址表，交换机只允许必要的网络流量通过交换机。通过交换机的过滤和转发，可以有效的减少冲突域，但它不能划分网络层广播，即广播域。

基础配置

目 录

目 录

第1章 系统管理配置....................................................................................................................................................1 1.1 配置文件管理...................................................................................................................................................1 1.1.1 文件系统的管理..................................................................................................................................1 1.1.2 文件系统命令.......................................................................................................................................1 1.1.3 手工从某一文件中启动.....................................................................................................................1 1.1.4 软件更新................................................................................................................................................2 1.1.5 配置更新................................................................................................................................................4 1.1.6 使用ftp进行软件和配置的更新......................................................................................................4 1.2 基本系统管理配置..........................................................................................................................................5 1.2.1 配置以太网IP地址.............................................................................................................................5 1.2.2 配置缺省路由.......................................................................................................................................6 1.2.3 利用PING测试网络连通状态..........................................................................................................6 1.3 HTTP配置...........................................................................................................................................................7 1.3.1 HTTP配置...............................................................................................................................................7 1.3.2 http配置示例..........................................................................................................................................8 第2章 配置终端.............................................................................................................................................................9 2.1 VTY配置概述.....................................................................................................................................................9 2.2 配置任务............................................................................................................................................................9 2.2.1 线路和接口之间的关系.....................................................................................................................9 2.3 监视与维护.......................................................................................................................................................9 2.4 VTY配置举例...................................................................................................................................................10 第3章 网络管理配置..................................................................................................................................................11 3.1 配置SNMP.......................................................................................................................................................11 3.1.1 概述......................................................................................................................................................11 3.1.2 SNMP配置任务...................................................................................................................................12 3.1.3 配置实例..............................................................................................................................................16 3.2 配置RMON......................................................................................................................................................17 3.2.1 RMON配置任务...................................................................................................................................17 3.3 配置PDP..........................................................................................................................................................20 3.3.1 概述......................................................................................................................................................20 3.3.2 PDP配置任务......................................................................................................................................20 3.3.3 PDP配置实例......................................................................................................................................22 第4章 SSH 配置命令.................................................................................................................................................23 4.1 SSH概述...........................................................................................................................................................23 4.1.1 SSH server..............................................................................................................................................23 4.1.2 SSH client................................................................................................................................................23

制作人：罗佳

-1-CiscoCatalyst交换机的基础配置一、实验目的：掌握CiscoCatalyst交换机的基础命令配置二、实验环境：采用工大瑞普Dynamips模拟器（V7.3）中的CCNA交换版中的SW1和PC1、PC2。三、实验三、实验操作操作操作：：（一）操作模式：其核心是操作权限的控制。如何判断所处何种操作模式？——主要是看主机名后的提示符。CiscoCatalyst交换机的默认设备标识符/主机名是Switch，模拟器上是Router。操作时具有如下几种常用模式：1、用户模式：刚登录到操作界面时为用户模式，权限较小；提示符为“>”。2、特权模式：权限最高的模式。提示符为“#”。制作人：罗佳
