第16章 电压 电阻

一、电压

1、电压的定义

（1）电压是电路形成电流的原因，电源的作用是为电路提供电压。【电压可以理解为是一座瀑布，电流可以理解为水流。水总是从高处往低处流，正是因为瀑布有了高低差，水才会流动（湖面的水不能流动是因为没有高低差）】

（2）电路中有电流就一定有电压；但电路中有电压不一定有电流【电路断路时有电压没电流】

2、电压的符号与单位

电压通常用大写字母U表示，单位是伏特，简称伏，符号是V。除此以外，电压的单位还

有千伏（kV）和毫伏（mV）

单位换算：mV10V10kV163

3、常见电压

一节干电池的电压是1.5V

一节蓄电池的电压是2V

我国家庭电路的电压是220V

对人体安全的电压是不高于36V

4、电压表的使用

（1）电压表的连接方法

①使用电压表之前应先看清楚指针是否在零刻度上【如果不是，需要先调零】

②电压表需要和被测电路并联【电压表内阻很大，近似于断开的开关，所以串联会导致被测电路近似于断路】

③必须让电流从电压表的红色（或者标注为正）的接线柱流入，从黑色（或者标注为负）的接线柱流出。【接反会导致指针反向偏转，甚至损坏电压表】

④需要选择合适的量程，最大量程应该大于被测电路的电压值【不知道被测电路的电压时，可以先选择大量程试触，再根据试触结果调整量程】

（2）电压表的读数

电压表的量程有两种：V3~0和5V1~0

量程是V3~0时，表盘中每一小格代表V1.0

量程是5V1~0时，表盘中每一小格代表V5.0

在读数前，应该先看清楚量程，明确表盘中每一小格代表多少伏的电压。然后数出指针当前停留的位置与零刻度之间一共有多少格，把每一小格代表的电压大小与总格数相乘就是电压表的读数。

例如电压表的量程是5V1~0，那么每一小格代表V5.0，如果数出来是18格，那么电压表的读数是V9185.0

二、电压的规律

1、串联电路中电压的规律

在串联电路中总电压等于各部分电压之和。【这里的总电压指的是提供电压的元件，比如电源电压就是总电压，各部分电压指的是用电器的电压。电源也可以串联，比如两节干电池串联使用，那么总电压就是3V】

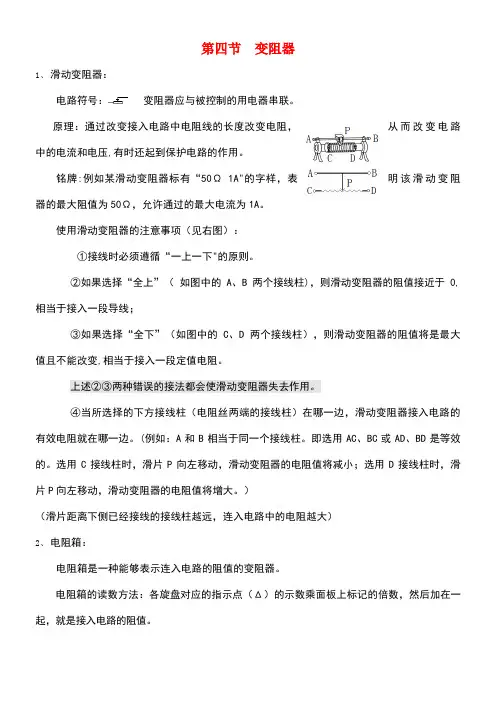

第四节 变阻器

1、 滑动变阻器： 电路符号： 变阻器应与被控制的用电器串联。

原理：通过改变接入电路中电阻线的长度改变电阻，从而改变电路中的电流和电压,有时还起到保护电路的作用。

铭牌:例如某滑动变阻器标有“50Ω 1A"的字样，表明该滑动变阻器的最大阻值为50Ω，允许通过的最大电流为1A。

使用滑动变阻器的注意事项（见右图）：

①接线时必须遵循“一上一下"的原则。

②如果选择“全上”（ 如图中的A、B两个接线柱)，则滑动变阻器的阻值接近于0,相当于接入一段导线；

③如果选择“全下”（如图中的C、D两个接线柱），则滑动变阻器的阻值将是最大值且不能改变,相当于接入一段定值电阻。

上述②③两种错误的接法都会使滑动变阻器失去作用。

④当所选择的下方接线柱（电阻丝两端的接线柱）在哪一边，滑动变阻器接入电路的有效电阻就在哪一边。(例如：A和B相当于同一个接线柱。即选用AC、BC或AD、BD是等效的。选用C接线柱时，滑片P向左移动，滑动变阻器的电阻值将减小；选用D接线柱时，滑片P向左移动，滑动变阻器的电阻值将增大。）

（滑片距离下侧已经接线的接线柱越远，连入电路中的电阻越大）

2、 电阻箱：

电阻箱是一种能够表示连入电路的阻值的变阻器。

电阻箱的读数方法：各旋盘对应的指示点（Δ）的示数乘面板上标记的倍数，然后加在一起，就是接入电路的阻值。 3、 滑动变阻器与电阻箱的比较：

相同点：滑动变阻器和电阻箱都能起到改变电阻，从而改变电路中的电流和电压的作用。

不同点:①滑动变阻器有4种接法，电阻箱只有1种接法;

②电阻箱能直接读出连入电路的阻值，而滑动变阻器不能读数；

③滑动变阻器能够逐渐改变连入电路的电阻,而电阻箱不能连续改变连入电路的电阻。

尊敬的读者：

本文由我和我的同事在百忙中收集整编出来，本文档在发布之前我们对内容进行仔细校对，但是难免会有不尽如人意之处，如有疏漏之处请指正，希望本文能为您解开疑惑,引发思考。文中部分文字受到网友的关怀和支持，在此表示感谢！在往后的日子希望与大家共同进步，成长。

1

通用版初中物理九年级物理全册第十六章电压电阻总结(重点)超详细

单选题

1、如图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻不变的是（ ）

A．B．

C．D．

答案：C

A．滑动变阻器的A

、D

两个接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变短，电阻减小，故

A不符合题意；

B．滑动变阻器的A

、C

接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变短，电阻减小，故B不

符合题意；

C．滑动变阻器的A

、B

两个接线柱接入电路，此时的滑动变阻器接入电路的电阻不变，其阻值是滑动变阻器最

大电阻的定值电阻，故C符合题意；

D．滑动变阻器的B

、D

接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变长，电阻增大，故D不

符合题意。

故选C。

2、在如图所示的电路中，电源电压不变。闭合开关后，电路正常工作，一段时间后，发现其中一个电压表示数

变大，则（ ）

2

A．灯L可能变亮B．灯L可能断路

C．电阻R

可能断路D．电阻R

可能短路

答案：C

由图知，电压表V

1测量的是电源电压，无论两灯发生什么故障，其示数不变；所以示数变大的是电压表是V

2。

当电路正常工作时，R

与L串联，电压表V

2测电阻R

的电压，其示数小于电源电压；

A．若灯L短路，此时灯不亮，灯两端电压为0，电阻R

两端的电压变为电源电压，即V

2的示数变大，故A不符

合题意；

B．若灯L断路，则电压表V

2的示数变为0，故B不符合题意；

C．若电阻R

断路，电压表V

2和灯串联在电源上，灯不亮，电压表V

2示数增大为电源电压，故C符合题意；

D．若电阻R

短路，则电压表V

2的示数变为0，故D不符合题意。

故选C。

3、如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表

和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（ ）

A．电阻R

1断路B．电阻R

1短路

C．滑动变阻器R

断路D．滑动变阻器R

短路

人教九年级物理第十六章电压和电阻知识点整理

一、电压〔U〕

〔一〕电压的作用

1．电压是构成电流的缘由：电压使电路中的自在电荷定向移动构成了电流。电源是提供电压的装置。

2．电路中取得继续电流的条件：①电路中有电源〔或电路两端有电压〕；②电路是连通的。

注：说电压时，要说〝某某〞两端的电压，说电流时，要说经过〝某某〞的电流。

3．在了解电流、电压的概念时，经过观察水流、水压的模拟实验协助我们看法效果，这里运用了迷信研讨方法〝类比法〞

〔类比是指由一类事物所具有的属性，可以推出与其相似事物也具有这种属性的思索和处置效果的方法〕

〔二〕电压的单位

1．国际单位：伏特〔V 〕 常用单位：千伏〔kV〕 、毫伏〔mV〕 、微伏〔μV〕

换算关系：1Kv＝103V 1V＝103mV 1mV＝103μV

2．记住一些电压值：一节干电池1．5V 一节蓄电池2V 家庭电压220V

人体的平安电压不高于36V

〔三〕电压测量：

1．仪器：电压表，符号：○V

2．量程和分度值: 电压表有三个接线柱，两个量程．运用〝-〞和〝3〞两个接线柱时，量程是0～3 V，分度值〝0.1 V〞；运用〝-〞和〝15〞两个接线柱时，量程是0～15 V，分度值〝0.5 V〞．(少量程是小量程的5倍，大分度值也是小分度值的5倍)， 指针位置相反，那么示数也是5倍关系

3．运用规那么：两要、一不

①电压表要并联在电路中。

②电流要从电压表的〝正接线柱〞流入，〝负接线柱〞流出。否那么指针会反偏。

③被测电压不要超越电压表的最少量程。

Ⅰ

危害：被测电压超越电压表的最少量程时，不只测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。

Ⅱ 选择量程：实验室用电压表有两个量程，0～3V和0～15V。测量时，先选少量程，用开关试触，假定被测电压在3V—15V可直接测量，假定被测电压小于3V那么换用0～3V量程，假定被测电压大于15V那么换用更少量程的电压表。
