九年级物理全册第十六章电压电阻复习卷习题课件新版新人教版

人教版九年级（全一册）物理第第十六章 电压 电阻单元测试

[测试范围：第十六章 时间：90分钟 分值：100分]

一、填空题(共20分，每空1分)

1．教室里的日光灯正常工作时的电压是________；我们平常说的绝缘体，其电阻一般在1 MΩ以上，1 MΩ＝________Ω。

2．有些物质如硅、锗等，其导电性能介于导体和绝缘体之间，称为________。有些物质在温度很低时，电阻会变成零，这就是________现象。

3．如图所示的电路中，导线a的一端固定连接在铅笔芯上，当闭合开关，导线b的一端在铅笔芯上左右移动时，灯泡亮度会发生变化，这个实验说明铅笔芯是________(选填“导体”或“绝缘体”)，还能说明导体的电阻与________有关。

4．如图所示，两个水果电池组成的“电池组”点亮了发光二极管，发光二极管具有单向导电性，电流只能从正极流入、负极流出，则A、B、C、D四个金属片中相当于电池正极的有________和________。

5．如图所示为滑动变阻器的结构示意图，若把A、C两个接线柱接到电路中，将滑片P向右移动，接入电路的电阻将________(选填“变大”“变小”或“不变”)。若使滑动变阻器相当于一个定值电阻使用，应接入________两个接线柱。

6．将一根镍铬合金丝均匀拉长后接入电路，其电阻将________；若将这根镍铬合金丝对折后接入电路，其电阻将________。(均选填“增大”“减小”或“不变”)

7．元旦晚会上，同学们在教室里挂起了一种叫“满天星”的节日彩灯，这种彩灯每串由100只相同规格的小灯泡串联，将它们接在220 V的家庭电路中，则每只小灯泡两端的电压为________V，用电流表测得插头处的电流为200 mA，那么通过每只小灯泡的电流是________A。

8．如图所示电路，当开关闭合后，若电阻R1、R2并联且能正常工作，则甲表是________表、乙表是________表。(均选填“电流”或“电压”) 9.如图所示，将包装口香糖的锡箔纸剪成中间较窄的细条，然后将锡箔纸的两端连接电池正、负极，发现锡箔纸中间较窄处很快开始冒烟起火，这是因为锡箔纸将电池短路，导致电流很________(选填“大”或“小”)。若ab段长度等于bc段长度，则ab段电阻________(选填“大于”或“小于”)bc段电阻。

1 第十六章 电压 电阻

本章知识结构图：

一、电压

1.电压的作用及其单位

（1）电压的作用是使电路中的自由电荷定向移动形成电流，符号是U。

（2）电压的单位是伏特，简称伏，符号是U。1kV=1000V，1V=1000mV，1mV=1000uV。

（3）几个常见的电压值：

*一节干电池的电压，U=1.5V

*家庭电路的电压，U=220V

*人体的安全电压，U<36V

（4）电压是形成电流的原因，但并不是存在电压就一定有电流，还要看电路是否是通路，因此，形成电流的条件是：a.电路两端有电压；b.通路。

（5）电压不能说成哪一个点的电压，而是说“哪两个点之间的电压”。

（6）电压表和结构介绍

元件符号、量程、读数方法、使用时注意事项。

二、串联、并联电路中电压的规律

1.串联电路的总电压等于各部分电路两端的电压之和。

2.并联电路各支路两端的电压相等，都等于电源两端的电压。

3.注意：若几个用电器两端的电压相等，则这几个用电器可能是并联，也可能是串联。 2 三、电阻

1.电阻：导体对电流阻碍作用的大小叫做电阻。

用符号R表示，单位是欧姆（），千欧（k）

2.影响电阻大小的因素：

（1）材料。长度相同、横截面积相同的不同材料组成的导体，电阻一般不同。

（2）长度。由同一种材料组成的导体，横截面积相同时，导体越长电阻越大。用一个比喻：街道越长，行人受到阻碍的机会越多。

（3）横截面积。由同一种材料组成的导体，长度相同时，横截面积越大的导体电阻越小。

用一个比喻：街道越宽行人受到阻碍的机会越少，越畅通；管道越粗，水越容易流过去。

（4）导体电阻还随着温度的变化而变化。对于大多数导体来说，温度升高时，电阻变大，如金属导体；但也有少数导体，其电阻随温度的升高而降低，如石墨。

四、变阻器

1.概念：能改变接入电路中电阻大小的元件叫做变阻器。

2.学生实验常用的变阻器——滑动变阻器

（1）原理：靠改变连入电路的电阻丝的长度来改变电阻。

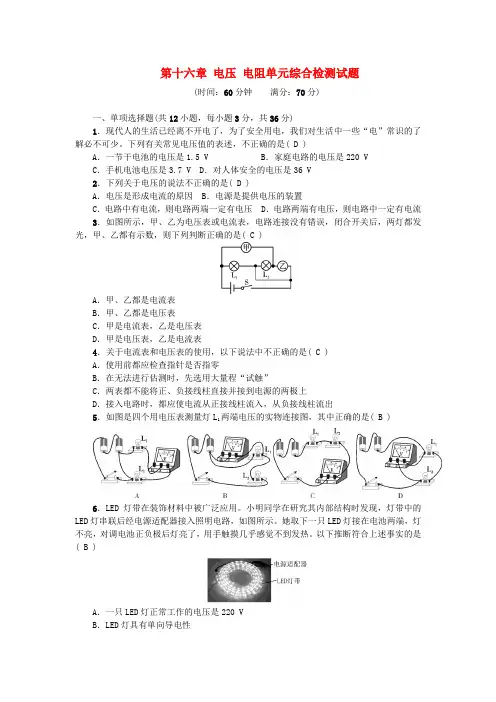

第十六章 电压 电阻单元综合检测试题

(时间：60分钟 满分：70分)

一、单项选择题(共12小题，每小题3分，共36分)

1．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述，不正确的是( D )

A．一节干电池的电压是1.5 V B．家庭电路的电压是220 V

C．手机电池电压是3.7 V D．对人体安全的电压是36 V

2．下列关于电压的说法不正确的是( D )

A．电压是形成电流的原因 B．电源是提供电压的装置

C．电路中有电流，则电路两端一定有电压 D．电路两端有电压，则电路中一定有电流

3．如图所示，甲、乙为电压表或电流表，电路连接没有错误，闭合开关后，两灯都发光，甲、乙都有示数，则下列判断正确的是( C )

A．甲、乙都是电流表

B．甲、乙都是电压表

C．甲是电流表，乙是电压表

D．甲是电压表，乙是电流表

4．关于电流表和电压表的使用，以下说法中不正确的是( C )

A．使用前都应检查指针是否指零

B．在无法进行估测时，先选用大量程“试触”

C．两表都不能将正、负接线柱直接并接到电源的两极上

D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出

5．如图是四个用电压表测量灯L1两端电压的实物连接图，其中正确的是( B )

6．LED灯带在装饰材料中被广泛应用。小明同学在研究其内部结构时发现，灯带中的LED灯串联后经电源适配器接入照明电路，如图所示。她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，用手触摸几乎感觉不到发热。以下推断符合上述事实的是( B )

A．一只LED灯正常工作的电压是220 V

B．LED灯具有单向导电性 C．LED灯的发光效率高达100%

D．灯带中一只LED灯断路后其他灯还亮

7．某些物质在温度很低的情况下，电阻就变成0，这种现象叫超导现象，如果把超导现象应用于实际，则( C )

1 16章电压 电阻测试题 2018 9.16

一、选择题（每小题2 分，共32 分）

1、 如图所示电路中，要使灯泡L1和L2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是( )

A.电流表、电流表 B.电流表、电压表 C.电压表、电流表 D.电压表、电压表

2、如图所示，与实物一致的电路图是（ ）

A． B． C． D．

3、如图所示电路中，电源电压为9V，当闭合开关S后，两灯都不亮．用电压表进行检测，得到的结果是：A、B两点之间的电压为零，B、C两点之间的电压为9V，造成故障的原因可能是（ ）

A．电源接触不良 B．甲灯接触不良或灯丝断开C．开关接触不良 D．乙灯接触不良或灯丝断开

4、如图所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是( )

A．灯L1被短路 B．灯L2断路灯 C．灯L1断路 D．L2被短路

5、下列电学基础知识说法正确的是( )

A.同种电荷相互吸引，异种电荷相互排斥 B.只要电子在运动，电路中就一定有电流

C.电源的作用就是给电路两端提供电压 D.电阻的大小只与导体的材料和长度有关 2 6、明在实验室里连接了如图所示的电路，对此电路的认识，正确的是( )

A.小灯泡并联，电压表测电源电压 B.小灯泡串联，电压表测L2的电压

C.若灯L1短路，则电压表示数为零 D.若灯L2短路，则电压表示数为3V

7、某热敏电阻的阻值随环境温度的变化而变化的规律如图甲所示．利用热敏电阻这一特性，设计一个通过电表示数反映环境温度变化的电路，要求电表示数增大表示温度升高，选项电路中不符合要求的是（ ） A BC D

8、当温度降低到一定程度时，某些物质的电阻会变为零，这种现象叫超导．常温超导体的应用有着十分诱人的前景．下面的几个电路元件可用超导体制作的是（ ）
