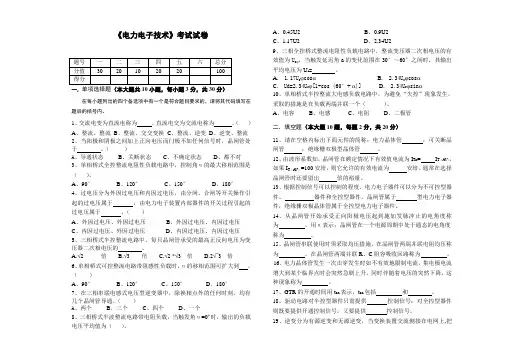

长沙理工大学电力电子技术A考试试卷

《电力电子技术》考试试卷

题号 一 二 三 四 五 六 总分

分值 30 20 10 20 20

100

得分

一．单项选择题（本大题共10小题，每小题3分，共30分）

在每小题列出的四个备选项中有一个是符合题目要求的，请将其代码填写在题后的括号内。

1、交流电变为直流电称为 ，直流电交为交流电称为 。（ ）

A、整流、整流 B、整流、交交变换 C、整流、逆变 D、逆变、整流

2、当阳极和阴极之间加上正向电压而门极不加任何信号时，晶闸管处于 。（ ）

A、导通状态 B、关断状态 C、不确定状态 D、都不对

3、单相桥式全控整流电阻性负载电路中，控制角α的最大移相范围是（ ）。

A、90° B、120°

C、150° D、180°

4、过电压分为外因过电压和内因过电压，由分闸、合闸等开关操作引起的过电压属于 ，由电力电子装置内部器件的开关过程引起的过电压属于 。（ ）

A、外因过电压、外因过电压 B、外因过电压、内因过电压

C、内因过电压、外因过电压 D、内因过电压、内因过电压

5、三相桥式半控整流电路中，每只晶闸管承受的最高正反向电压为变压器二次相电压的 。

A.√2 倍 B.√3 倍 C.√2 *√3 倍 D.2√‾3 倍

6、单相桥式可控整流电路带阻感性负载时，α的移相范围可扩大到 。（ ）

A、90° B、120° C、150° D、180°

7、在三相串联电感式电压型逆变器中，除换相点外的任何时刻，均有几个晶闸管导通。（ ）

A、两个 B、三个 C、四个 D、一个

8、三相桥式半波整流电路带电阻负载，当触发角α=0º时，输出的负载电压平均值为（ ）。 A、0.45U2

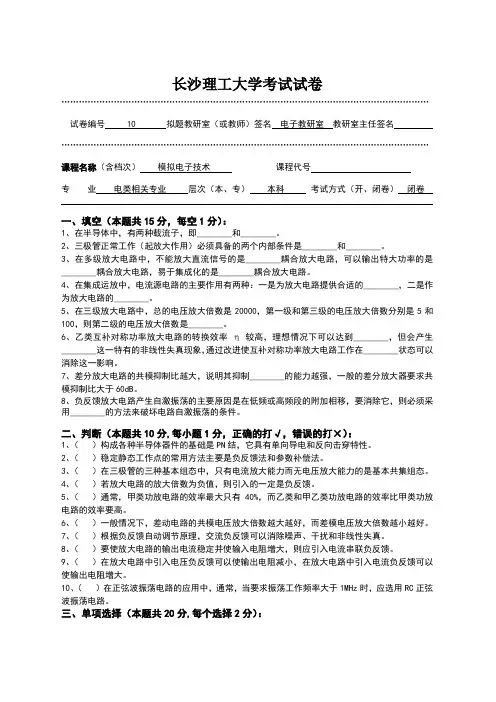

长沙理工大学考试试卷

………………………………………………………………………………………………………………

试卷编号 10 拟题教研室（或教师）签名 电子教研室 教研室主任签名

………………………………………………………………………………………………………………

课程名称（含档次） 模拟电子技术 课程代号

专 业 电类相关专业 层次（本、专） 本科 考试方式（开、闭卷） 闭卷

一、填空（本题共15分，每空1分）：

1、在半导体中，有两种载流子，即________和________。

2、三极管正常工作（起放大作用）必须具备的两个内部条件是________和________。

3、在多级放大电路中，不能放大直流信号的是________耦合放大电路，可以输出特大功率的是________耦合放大电路，易于集成化的是________耦合放大电路。

4、在集成运放中，电流源电路的主要作用有两种：一是为放大电路提供合适的________，二是作为放大电路的________。

5、在三级放大电路中，总的电压放大倍数是20000，第一级和第三级的电压放大倍数分别是5和100，则第二级的电压放大倍数是________。

6、乙类互补对称功率放大电路的转换效率η较高，理想情况下可以达到________，但会产生________这一特有的非线性失真现象，通过改进使互补对称功率放大电路工作在________状态可以消除这一影响。

7、差分放大电路的共模抑制比越大，说明其抑制________的能力越强，一般的差分放大器要求共模抑制比大于60dB。

8、负反馈放大电路产生自激振荡的主要原因是在低频或高频段的附加相移，要消除它，则必须采用________的方法来破坏电路自激振荡的条件。

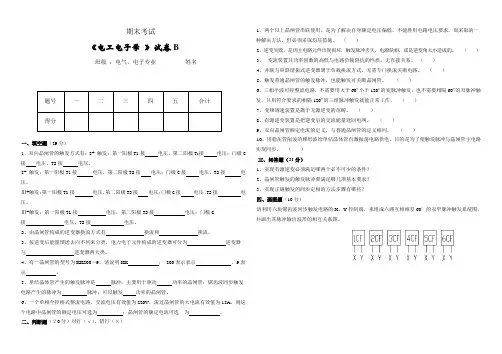

期末考试

《电工电子学 》试卷B

班级 ：电气，电子专业 姓名

--------------------------------------------------------------------------------------

题号 一 二 三 四 五 合计

得分

一、填空题（29分）

1、双向晶闸管的触发方式有：I+ 触发：第一阳极T1接 电压，第二阳极T2接 电压；门极G接 电压，T2接 电压。

I- 触发：第一阳极T1接 电压，第二阳极T2接 电压；门极G接 电压，T2接

电压。

Ⅲ+触发：第一阳极T1接 电压，第二阳极T2接 电压；门极G接 电压，T2接

电压。

Ⅲ-触发：第一阳极T1接

电压，第二阳极T2接 电压；门极G接 电压，T2接

电压。

2、由晶闸管构成的逆变器换流方式有

换流和

换流。

3、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为 逆变器与

逆变器两大类。

4、有一晶闸管的型号为KK200－9，请说明KK ； 200表示表示 ，9表示 。

5、单结晶体管产生的触发脉冲是 脉冲；主要用于驱动 功率的晶闸管；锯齿波同步触发电路产生的脉冲为 脉冲；可以触发 功率的晶闸管。

6、一个单相全控桥式整流电路，交流电压有效值为220V，流过晶闸管的大电流有效值为15A，则这个电路中晶闸管的额定电压可选为 ；晶闸管的额定电流可选 为 。

二、判断题（２0分）对打（√），错打（×） 1、两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。 （ ）

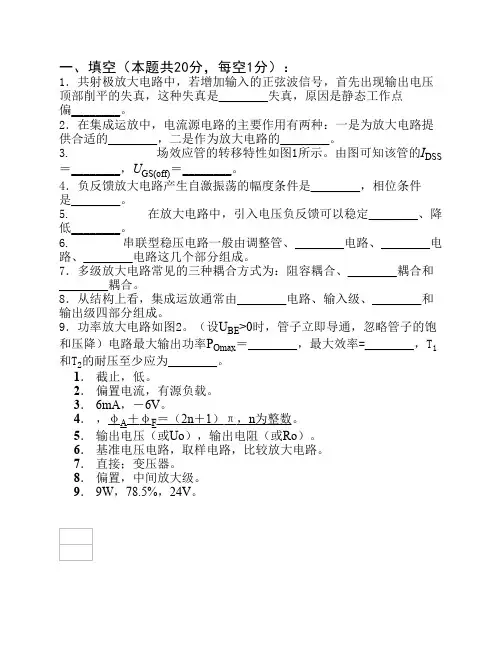

一、填空（本题共20分，每空1分）：

1．共射极放大电路中，若增加输入的正弦波信号，首先出现输出电压顶部削平的失真，这种失真是________失真，原因是静态工作点偏________。

2．在集成运放中，电流源电路的主要作用有两种：一是为放大电路提供合适的________，二是作为放大电路的________。

3. 场效应管的转移特性如图1所示。由图可知该管的I

DSS＝________，U

GS(off)＝________。4．负反馈放大电路产生自激振荡的幅度条件是________，相位条件是________。

5. 在放大电路中，引入电压负反馈可以稳定________、降低________。

6. 串联型稳压电路一般由调整管、________电路、________电路、________电路这几个部分组成。7．多级放大电路常见的三种耦合方式为：阻容耦合、________耦合和________耦合。8．从结构上看，集成运放通常由________电路、输入级、________和

输出级四部分组成。

9．功率放大电路如图2。（设U

BE>0时，管子立即导通，忽略管子的饱

和压降）电路最大输出功率P

Omax＝________，最大效率=________，T

1

和T

2的耐压至少应为________。

1． 截止，低。

2． 偏置电流，有源负载。

3． 6mA，－6V。

4． ，φA＋φF＝（2n＋1）π，n为整数。

5． 输出电压（或Uo），输出电阻（或Ro）。

6． 基准电压电路，取样电路，比较放大电路。

7． 直接；变压器。

8． 偏置，中间放大级。

9． 9W，78.5%，24V。

图1 图2

二、判断（本题共12分）：

1．(本小题4分) 电路如图3所示。试用相位平衡条件判断是否有可能产

生振荡。图中电容C

E、C

B、C

S、C

G的容量足够大，对交流来说可视为

短路。

3．(本小题8分) 电路如图4（a）和（b）所示。图中各电容的容量足够

大，试判断电阻R引入的反馈类型。（说明反馈是正、负、交流、直
