高中物理选修3-1同步课件：第2章 恒定电流 2.1

一、单选题人教版高中物理选修3-1 第2章《恒定电流》 章末检测卷

1. 在电源电压不变的情况下，为使正常工作的电热器在单位时间内产生的热量增加一倍，下列措施最可行的是（）

A．剪去一半的电阻丝B．并联一根相同的电阻丝

C．串联一根相同的电阻丝D．将原电阻丝对折后接入电路

2. 硅光电池作为电源已广泛应用于人造卫星、灯塔和无人气象站等，高速公路上安装的“电子眼”通常也采用硅光电池供电．硅光电池的原理如图所示，a、b是硅光电池的两个电极，P、N是两块硅半导体，E区是两块半导体自发形成的匀强电场区，P的上表面镀有一层增透膜．光照射到

半导体P上，使P内受原子束缚的电子成为自由电子，自由电子经E区电场加速到达半导体N，从而产生电动势，形成电流．以下说法中正确的是( )

A．E区匀强电场的方向由P指向N

B．电源内部的电流方向由P指向N

C．a电极为电池的正极

D．硅光电池是一种把化学能转化为电能的装置

二、多选题3. 某导体中的电流随其两端电压的变化如图所示，则下列说法中正确的是

A．该元件是非线性元件，所以不能用欧姆定律计算导体在某状态下的电阻

B．加5V电压时，导体的电阻大于C．由图可知，随着电压的减大，导体的电阻不断增大

D．由图可知，随着电压的增大，导体的电阻不断减小

4. 如图所示，电源内阻不计．粗细均匀的金属环上A、B、C、D四点把其周长分成四等分，当A、B点接入电路中时，圆环消耗的电功率为P；当

A、D点接入电路中时，圆环消耗的电功率为

A．P/4B．PC．4P/3D．3P

5. 如图所示的电路，将两个相同的电流表分别改装成A1(0-3A)和A2(0-0.6A)的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是（ ）

A．A2的指针还没半偏时，A1的指针已经半偏

B．A1的指针还没半偏时，A2的指针已经半偏

C．A1的读数为1A时，A2的读数为0.6A

D．A1的读数为1A时，干路的电流I为1.2A⼈教版⾼中物理选修3-1第2章《恒定电流》章末检测卷

》》》》》》》》》积一时之跬步 臻千里之遥程《《《《《《《《《《《《

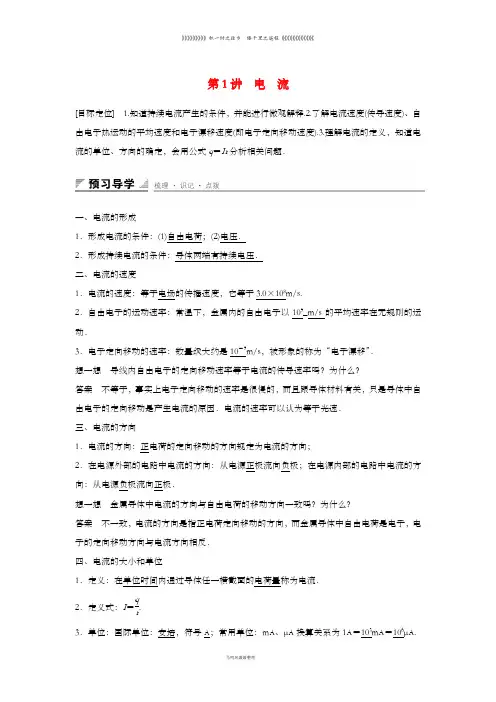

马鸣风萧萧整理 第1讲 电 流

[目标定位] 1.知道持续电流产生的条件，并能进行微观解释.2.了解电流速度(传导速度)、自由电子热运动的平均速度和电子漂移速度(即电子定向移动速度).3.理解电流的定义，知道电流的单位、方向的确定，会用公式q＝It分析相关问题．

一、电流的形成

1．形成电流的条件：(1)自由电荷；(2)电压．

2．形成持续电流的条件：导体两端有持续电压．

二、电流的速度

1．电流的速度：等于电场的传播速度，它等于3.0×108m/s.

2．自由电子的运动速率：常温下，金属内的自由电子以105_m/s的平均速率在无规则的运动．

3．电子定向移动的速率：数量级大约是10－5m/s，被形象的称为“电子漂移”．

想一想 导线内自由电子的定向移动速率等于电流的传导速率吗？为什么？

答案 不等于，事实上电子定向移动的速率是很慢的，而且跟导体材料有关，只是导体中自由电子的定向移动是产生电流的原因．电流的速率可以认为等于光速．

三、电流的方向

1．电流的方向：正电荷的定向移动的方向规定为电流的方向；

2．在电源外部的电路中电流的方向：从电源正极流向负极；在电源内部的电路中电流的方向：从电源负极流向正极．

想一想 金属导体中电流的方向与自由电荷的移动方向一致吗？为什么？

答案 不一致，电流的方向是指正电荷定向移动的方向，而金属导体中自由电荷是电子，电子的定向移动方向与电流方向相反．

四、电流的大小和单位

1．定义：在单位时间内通过导体任一横截面的电荷量称为电流．

2．定义式：I＝qt.

3．单位：国际单位：安培，符号A；常用单位：mA、μA换算关系为1A＝103mA＝106μA. 》》》》》》》》》积一时之跬步 臻千里之遥程《《《《《《《《《《《《

马鸣风萧萧整理 4．直流电：方向不随时间改变的电流叫做直流电．

恒定电流：方向和强弱都不随时间改变的电流叫做恒定电流．

1 交变电流的特点

1．关于交流电的有效值和最大值，下列说法正确的是( )

A．任何形式的交流电压的有效值都是U＝Um/2的关系

B．只有正弦式交流电才具有U＝Um/2的关系

C．照明电压220 V和动力电压380 V指的都是有效值

D．交流电压表和电流表测量的是交流电的最大值

解析： 只有正弦交变电流才能满足U＝Um2，故选项A错B对；220 V、380 V及电表测得的数值都是有效值，故选项C对D错．

答案： BC

2．一盏灯额定电压为220 V，当将它接入峰值为311 V的正弦式交变电压上时，这盏灯( )

A．将不亮 B．灯丝被烧坏

C．正常发光 D．只能暗淡发光

解析： 峰值为311 V的正弦交流电有效值为311×0.707 V≈220 V，可使电灯正常发光．

答案： C

3．一只标有“220 V 100 W”的灯泡，接在Um＝311 V的交流电源上，则下列说法中正确的是( )

A．灯泡不能正常发光

B．通过灯泡的电流为i≈0.45 A

C．与灯泡并联的电压表的示数为220 V

D．与灯泡串联的电流表的示数为0.03 A

答案： BC

4．四个接220 V交流电的用电器，通电时间相同，则消耗电能最多的是( )

A．正常发光时额定功率为100 W的灯泡

B．电流最大值为0.6 A的电熨斗

C．每秒发热40 J的电热器

D．额定电流I＝0.5 A的电烙铁

答案：

D

5．如图所示为正弦交变电流经过变化后的图象，则该电流的有效值为( )

2 A．2 A B．2 A

C．1 A D．22 A

答案： A

6．一电热器接在10 V的直流电源上，产生的热功率为P.把它改接到另一正弦交变电路中，要使其产生的热功率为原来的一半，如果忽略电阻阻值随温度的变化，则该交变电流的电压的最大(峰)值应等于( )

A．5 V B．14 V

C．7.1 V D．10 V

解析： 以U直和U交分别表示直流电的电压和交流电压的有效值，以R表示电热器的电阻值，则依题意在两种情况下的电功率分别为：P＝U2直R；P2＝U2交R.由以上两式得：U交＝12U直．因此交变电压的最大值为Um＝2U交＝10 V.

第 1 页 共 7 页 高中物理人教版选修3选修3-2第四章第1节划时代的发现（I）卷

姓名:________ 班级:________ 成绩:________

一、 选择题 (共4题；共8分)

1. （2分） (2017高一下·辽宁期末) 下列现象中，能表明电和磁有联系的是（ ）

A . 摩擦起电

B . 两块磁铁相互吸引或排斥

C . 带电体静止不动

D . 磁铁插入闭合线圈过程中，线圈中产生感应电流

2. （2分） 我国古代四大发明中，涉及到电磁现象应用的发明是

A . 印刷术

B . 造纸术

C . 指南针

D . 火药

3. （2分） 下列关于电磁感应现象的认识，正确的是（ ）

A . 它最先是由奥斯特通过实验发现的

B . 它说明了电能生磁

C . 它是指变化的磁场产生电流的现象

D . 它揭示了电流受到安培力的原因

4. （2分） (2018高二上·桂林期中)

如图所示，一个导线框在匀强磁场中向垂直于磁感线的方向运动，导线中会不会产生感应电流（ ）

第 2 页 共 7 页

A .

一定不会

B . 一定会

C . 可能会

D . 可能不会

二、

多项选择题 (共4题；共12分)

5.

（3分） 如图是法拉第最初研究电磁感应现象的装置，下列说法正确的是 （ ）

A . 当右边磁铁S极离开B端时，线圈中产生感应电流

B . 当右边磁铁S极离开B端，并在B端附近运动时，线圈中产生感应电流

C . 当磁铁保持图中状态不变时，线圈中有感应电流

D . 当磁铁保持图中状态不变时，线圈中无感应电流

6. （3分） (2018高二上·浙江期中) 电磁炉为新一代炊具，无烟、无明火、无污染、不产生有害气体、无微波辐射、高效节能等是电磁炉的优势所在．电磁炉是利用电流通过线圈产生磁场，当磁场的磁感线通过含铁质锅底部时，即会产生无数小涡流，使锅体本身自行高速发热，然后再加热锅内食物．下列相关说法中正确的是（ ）
