无砟轨道精调方案

无砟轨道是一种新兴的铁路轨道建设技术，相比于传统的有砟轨道，无砟轨道能够提供更好的乘坐舒适度和安全性能。然而，由于没有砟石的支撑，无砟轨道在使用过程中有可能出现轨道下沉、变形等问题，因此需要精细调整来保证其正常运行。本文将介绍一种无砟轨道精调方案。

首先，无砟轨道精调的目的是调整轨道线路的几何形状，包括水平曲线、垂直曲线和过渡曲线等，以实现铁路列车的平稳行驶。在无砟轨道的建设过程中，应关注以下几个方面进行精调。

首先，需要对轨道的水平曲线进行调整。水平曲线是铁路线路上的弯道，为了确保列车在水平曲线上的平稳行驶，需要对曲线的半径、超高和线形进行调整。曲线的半径是指曲线的弯曲程度，半径越大，曲线的弯曲度越小。超高是指曲线内侧轨道的相对高度，超高越大，列车在弯道上受到的侧向力越小。线形是指轨道的曲线形式，一般有克服坡度的等速直线、缓和曲线和直线三种形式。通过调整这些参数，可以使得曲线符合列车的行驶要求。

其次，需要对轨道的垂直曲线进行调整。垂直曲线是指铁路线路上的坡度和倾斜度，为了确保列车在坡度和倾斜度变化的区段上平稳行驶，需要对曲线的变化率和变化幅度进行调整。变化率是指曲线的斜率变化率，变化幅度是指曲线的高度变化幅度。通过调整这些参数，可以使得曲线的变化符合列车的要求，避免列车在曲线变化的区段上出现颠簸和不稳定的情况。

最后，需要对轨道的过渡曲线进行调整。过渡曲线是指连接直线轨道和曲线轨道之间的过渡段，为了确保列车在过渡段上平稳过渡，需要对曲线的长度和过渡曲线的曲线形式进行调整。过渡曲线的长度应保证列车能够充分进行速度的变化和加减速，而曲线的形式应尽量保持平稳，避免列车在过渡段上出现颠簸和不稳定的情况。

针对无砟轨道的精调需求，可以采用以下的精调方案。

首先，根据实际情况和列车的要求，在设计阶段就要充分考虑轨道的几何形状，合理设置水平曲线、垂直曲线和过渡曲线的参数。通过使用现代的轨道设计软件，可以模拟列车在轨道上的行驶状况，优化轨道的设计。

其次，对于已经建成的无砟轨道，可以通过实测数据进行精调。如将测量车放置在轨道上，通过测量车的传感器获取轨道的几何参数，包括曲率、超高和线形等。通过对测量数据的分析和处理，可以找出轨道存在的问题，并进行相应的调整。

最后，对于长期运营的无砟轨道，需要定期进行巡检和维护，及时发现轨道的问题并进行调整。巡检可以使用专门的巡检车辆，通过测量车辆的传感器获取轨道的几何参数，并与设计参数进行比对，发现问题并及时处理。

总之，无砟轨道的精调是确保轨道正常运行的重要环节。通过合理的设计和精细的调整，可以使得无砟轨道具有更好的安全性和乘坐舒适度，为旅客提供更好的出行体验。同时，精调工作也需要全面的技术支持和有效的管理，确保工作的准确性和可操作性。

合集下载

无砟轨道精调方案

无砟轨道精调方案

长昆（沪昆）铁路客运专线湖南段IV标段

无砟轨道精调方案

编 制：

审 核：

批 准：

中交一公局沪昆客专长昆湖南段

第四项目分部

二0一三年六月

沪昆客专长昆湖南段CKTJ-IⅤ标第四项目分部 无砟轨道精调方案

2

目 录

一、工程概况 ........................................................................................................ 1

二、编制依据 ........................................................................................................ 1

三、准备工作 ........................................................................................................ 1

1.全站仪操作流程 ......................................................................................... 1

2.精调软件GRPwin的设置 .......................................................................... 3

四、资源配置 ........................................................................................................ 4

八局无砟轨道精调施工方案

八局无砟轨道精调施工方案

无砟轨道长钢轨精调施工要点

1 工程概况

中国中铁八局项目部管段起点于DK131+209，止于DK185+275，全长54.066公里。途经瓦房店市、营口市鲅鱼圈开发区和盖州市。管段包括桥梁16座（特大桥10座、大桥3座、中桥3座），桥梁全长36714.92m，占管段长的67.9%,制架箱梁990孔，连续梁（刚构）7联；路基全长16769.08m（含鲅鱼圈车站一座，长1.8km），占管段长的31%；隧道1座长582m，占管段长的1.1%；涵洞53座，计1209.52横延米；公路桥2座。

2编制依据

1、《高速铁路无砟轨道施工质量验收标准》

2、《高速铁路施工测量规范》

3、《高速铁路无砟轨道施工测量暂行标准》

4、《WJ-7扣件安装说明书》

3 主要作业内容

3.1 施工准备

3.1.1控制网复核

长轨精调测量前，应对CPⅢ控制网进行复测，并检查确认控制点工作状态良好，其精度复核精调作业要求。及时恢复破坏的CPⅢ控制点，并拉入整网进行平差。连续梁上的控制点必须在长轨精调前进行复核测量，精度不满足要求时，应在长轨精调前一天对控制点坐标进行测量更新。

3.1.2资料复核

认真核对设计资料，确保设计线形等资料输入正确。重点核对平面曲线要素、变坡点位置和竖曲线要素、曲线超高等。确定基准轨，平面位置以高轨为基准，高程以低轨为基准，直线区间上的基准轨参考大里程方向的曲线。

3.1.3扣件安装

1）施工流程

WJ-7B型扣件安装流程：承轨台表面清理→绝缘缓冲垫板安装→铁垫板安装→平垫块安装→锚固螺栓安装→轨下垫板安装→安放钢轨→绝缘块安装→T型螺栓安装→弹条安装→平垫圈、螺母安装→质量检查。

2）施工要求

1、扣件安装前，应清除轨道板面上的淤泥和杂物及预埋套管里的杂物和积水。

2、铺设绝缘垫板时，垫板孔应与预埋套管孔对中。并用铁垫板安装专用工装定位两对基准铁垫板，其间距以20m左右为宜，且基准铁垫板安装位置的轨道板横向偏差不能大于0.7m。然后拉铁线定位中间的铁垫板。

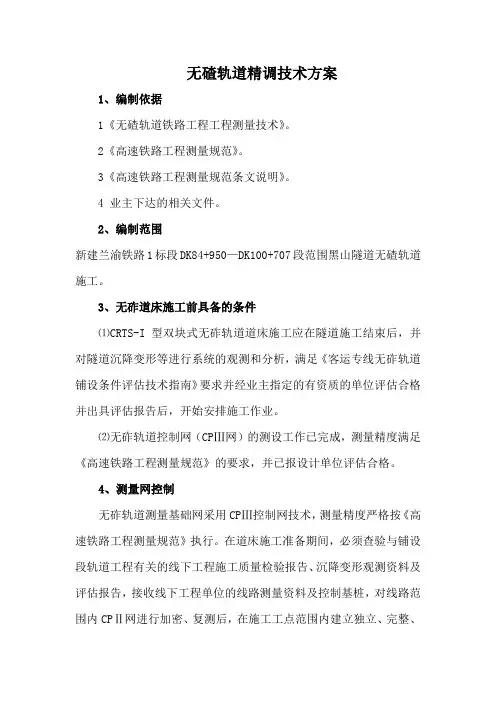

无砟轨道精调技术方案
