电机原理及重要公式，搞清电机结构原理电机，一般指电动机，也称马达，是现代化工业及生活中极为普遍的东西，也是将电能变为机械能的最主要设备。
汽车、高铁、飞机、风机、机器人、自动门、水泵、硬盘甚至我们最普遍拥有的手机，都安装了电机。
很多初接触电机的或者刚学习电机拖动知识的，可能会觉得电机知识不好理解，甚至看到相关的课程就头大，有着“学分杀手”的称呼。
下面通过零散式分享，可以让新手快速了解交流异步电机原理。
★电机的原理：电机的原理很简单，简单的说就是利用电能在线圈上产生旋转磁场，并推动转子转动的装置。
学过电磁感应定律的都知道，通电的线圈在磁场中会受力转动，电机的基本原理就是如此，这是初中物理的知识。
★电机结构：拆开过电机的人都知道，电机主要是两部分组成，固定不动的定子部分以及转动的转子部分，具体如下：1、定子(静止部分)定子铁心：电机磁路重要部分，并在其上放置定子绕组；定子绕组：就是线圈，电动机的电路部分，接电源，用于产生旋转磁场；机座：固定定子铁心及电机端盖，并起防护、散热等作用；2、转子(旋转部分)转子铁心：电机磁路的重要部分，在铁心槽内放置转子绕组；转子绕组：切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩从而使电动机旋转；★电机的几个计算公式：1、电磁相关的1）电动机的感应电动势公式：E=4.44*f*N*Φ，E为线圈电动势、 f为频率、 S为环绕出的导体（比如铁芯）横截面积、N为匝数、Φ是磁通。
公式是怎么推导来的，这些事情我们就不去钻研了，我们主要是看看怎么利用它。
感应电动势是电磁感应的本质，有感应电动势的导体闭合后，就会产生感应电流。
感应电流在磁场中就会受到安培力，产生磁矩，从而推动线圈转动。
从上面公式知道，电动势大小与电源频率、线圈匝数及磁通量成正比。
磁通量计算公式Φ=B*S*COSθ，当面积为S的平面与磁场方向垂直的时候，角θ为0，COSθ就等于1，公式就变成Φ=B*S。
将上面两个公式结合一下，就可以得到电机磁通强度计算公式为：B=E/（4.44*f*N*S）。
电机转矩、功率、转速之间的关系及计算公式电动机输出转矩：使机械元件转动的力矩称为转动力矩，简称转矩。
机械元件在转矩作用下都会产生一定程度的扭转变形，故转矩有时又称为扭矩。
转矩与功率及转速的关系：转矩(T)=9550*功率(P)/转速(n) 即:T=9550P/n—公式【1】由此可推导出：转矩=9550*功率/转速《＝＝＝》功率=转速*转矩/9550，即P=Tn/9550——公式【2】方程式中：P—功率的单位（kW）；n—转速的单位（r/min)；T—转矩的单位（N.m）；9550是计算系数。
电机扭矩计算公式T=9550P/n 是如何计算的呢？分析：功率=力*速度即P=F*V---————公式【3】转矩(T)=扭力(F)*作用半径(R) 推出F=T/R---——公式【4】线速度(V)=2πR*每秒转速(n秒)=2πR*每分转速(n分)/60=πR*n分/30---——公式【5】将公式【4】、【5】代入公式【3】得：P=F*V=T/R*πR*n分/30 =π/30*T*n分-----P=功率单位W，T=转矩单位N.m，n分=每分钟转速单位转/分钟如果将P的单位换成KW，那么就是如下公式：P*1000=π/30*T*n30000/π*P=T*n30000/3.1415926*P=T*n9549.297*P=T*n这就是为什么会有功率和转矩*转速之间有个9550的系数关系。
电动机转矩、转速、电压、电流之间的关系由于电功率P=电压U*电流I，即P=UI————公式【6】由于公式【2】中的功率P的单位为kw，而电压U的单位是V，电流I的单位是A，而UI乘积的单位是V.A，即w，所以将公式【6】代入到公式【2】中时，UI需要除以1000以统一单位。
则：P=Tn/9550=UI/1000————公式【7】＝＝》Tn/9.55=UI————公式【8】＝＝》T=9.55UI/n————公式【9】＝＝》U=Tn/9.55I————公式【10】＝＝》I=9.55U/Tn————公式【11】方程式【7】、【8】、【9】、【10】、【11】中：P—功率的单位（kW）；n—转速的单位（r/min)；T—转矩的单位（N.m）；U—电压的单位（V）；I—电流的单位（A）；9.55是9500÷1000之后的值。

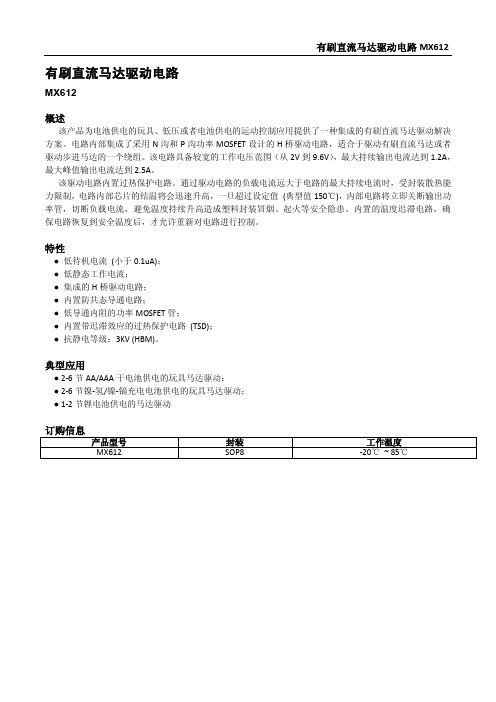

有刷直流马达驱动电路MX612 有刷直流马达驱动电路MX612概述该产品为电池供电的玩具、低压或者电池供电的运动控制应用提供了一种集成的有刷直流马达驱动解决方案。
电路内部集成了采用N沟和P沟功率MOSFET设计的H桥驱动电路，适合于驱动有刷直流马达或者驱动步进马达的一个绕组。
该电路具备较宽的工作电压范围（从2V到9.6V），最大持续输出电流达到1.2A，最大峰值输出电流达到2.5A。
该驱动电路内置过热保护电路。
通过驱动电路的负载电流远大于电路的最大持续电流时，受封装散热能力限制，电路内部芯片的结温将会迅速升高，一旦超过设定值(典型值150℃)，内部电路将立即关断输出功率管，切断负载电流，避免温度持续升高造成塑料封装冒烟、起火等安全隐患。
内置的温度迟滞电路，确保电路恢复到安全温度后，才允许重新对电路进行控制。
特性●低待机电流(小于0.1uA)；●低静态工作电流；●集成的H桥驱动电路；●内置防共态导通电路；●低导通内阻的功率MOSFET管；●内置带迟滞效应的过热保护电路(TSD)；●抗静电等级：3KV (HBM)。
典型应用● 2-6节AA/AAA干电池供电的玩具马达驱动；● 2-6节镍-氢/镍-镉充电电池供电的玩具马达驱动；● 1-2节锂电池供电的马达驱动引脚排列 引脚定义功能框图输入信号马达两端电压(V OUTA -V OUTB )注：D A JAT A表示电路工作的环境温度，θJA为封装的热阻。
150℃表示电路的最高工作结温。
(2)、电路功耗的计算方法: P =I2*R其中P为电路功耗，I为持续输出电流，R为电路的导通内阻。
电路功耗P必须小于最大功耗P D(3)、人体模型，100pF电容通过1.5KΩ 电阻放电。
注：(1)、逻辑控制电源VCC与功率电源VDD内部完全独立，可分别供电。
当逻辑控制电源VCC掉电之后，电路将进入待机模式。
(2)、持续输出电流测试条件为：电路贴装在PCB上测试，SOP8封装的测试PCB板尺寸为22mm*18mm。
液压马达负载计算液压马达负载计算是液压系统设计中非常重要的一项工作。
通过正确计算液压马达的负载，可以保证液压系统的正常运行，提高其效率和可靠性。
本文将介绍液压马达负载计算的基本原理和方法，并探讨其在实际应用中的一些注意事项。
一、液压马达负载计算的基本原理液压马达的负载计算是指确定液压马达所需承受的力或扭矩大小的过程。
液压马达的负载是由外部负载引起的，如驱动设备的负载、工作负载等。
在液压系统设计中，我们需要根据液压马达的工作条件和所需输出功率来计算其负载大小，以确保系统的正常运行。
液压马达的负载计算可以分为两个方面：力的计算和扭矩的计算。
力的计算是根据液压马达所需承受的工作负载来确定的，而扭矩的计算则是根据液压马达的工作参数和输出功率来确定的。
1. 力的计算方法：液压马达所需承受的力大小可以通过以下公式计算：F = P/A其中，F表示液压马达所需承受的力，P表示液压系统的工作压力，A表示液压马达的有效工作面积。
2. 扭矩的计算方法：液压马达的输出扭矩大小可以通过以下公式计算：T = P × V/η其中，T表示液压马达的输出扭矩，P表示液压系统的工作压力，V 表示液压马达的体积流量，η表示液压马达的转换效率。
三、液压马达负载计算的注意事项1. 在进行液压马达负载计算时，需要考虑驱动设备的工作负载和所需输出功率，以确定液压马达的合适尺寸和型号。
2. 在实际应用中，需要根据液压马达的负载计算结果，选择合适的液压马达，并进行必要的调整和优化。
3. 在液压马达负载计算过程中，需要考虑液压系统的工作压力、体积流量和转换效率等参数，以确保计算结果的准确性。
4. 在进行液压马达负载计算时，应注意选择合适的单位和精度，以避免计算误差。
5. 需要根据实际情况对负载计算结果进行验证和调整，以确保液压系统的稳定性和可靠性。
液压马达负载计算是液压系统设计中的重要环节。
通过正确计算液压马达的负载，可以保证液压系统的正常运行，并提高其效率和可靠性。
工业上电机用三相制，普通的小玩具马达两相也可以。
拿玩具电机来说。
上下是两个磁铁。
中间是线圈。
通了直流电以后，就成了电磁铁。
被上下的磁铁吸引后就产生了偏转。
但是因为中间连接电磁铁的两根线不是直接连接的。
是采用在转轴的位置用一个滑动的接触片。
这样如果电磁铁转过了头，原先连接电磁铁的两根线刚好就相反了。
所以电磁铁的n极s极就和以前相反了。
但是电机上下的磁铁是不变的。
所以又可以继续吸引中间的电磁铁。
当电磁铁继续转。
由于惯性又转过头了。
所以电极又相反了。
重复上述过程就转了。
但是他有缺陷。
因为在刚好要变换电极的时候是需要靠惯性的。
所以他不利于自己启动。
功率也达不到很高。
所以就产生了三相的电机。
每隔120度放一个磁铁。
分布在电机一圈。
这样的电机改善了很多。
另外注意。
不一定磁铁非要放外边。
可以放内侧。
而外侧是电磁铁。
常见的发电厂大致都是这个结构的电机。
电机不一定当作机械动力使用。
也可以当小型发电机来用。
比如用一个柴油的机器产生一个持续的扭力矩，连接到电机上。
就可以发电了。
下面是交流的。
如果中间放一个磁铁。
外面放电磁铁来吸引中间的磁铁呢。
还是从两相开始。
假如上边一个电磁铁产生磁力把磁铁n极吸到了上边，然后刚好电磁铁的正负极颠倒了，那么就产生斥力把n极推到下边去。
同样道理下边的也是对中间的磁铁产生吸力和斥力。
但是大家一想就知道了。
两相的交流也存在一个惯性的问题。
就是刚好磁铁和电磁铁直上直下的时候。
所以三相的，明显比两相的有优势。
而且中间的磁铁也不一定非得是一个直上直下的n极和s极的磁铁。
可以把三个磁铁s极放中间，n极冲外面。
这样外面的三个电磁铁就轮番的吸引中间的n极磁铁。
如果轴承的滑动摩擦力够小的话。
只要电磁铁变化。
就可以不断的吸引中间的三个n极磁铁产生偏转旋转。
电磁铁变化磁极速度快，中间的轴承旋转就快。
电磁铁变化速度就是频率了。
发电厂的频率是一定的。
所以你可以用变频的机器把电频率变成你需要的。
就可以控制电机的速度了。
马达的工作原理
马达是一种将电能转换为机械能的装置，它在现代工业和生活中起着至关重要
的作用。
马达的工作原理涉及到电磁学和力学两个方面，下面我们将详细介绍马达的工作原理。
首先，马达的核心部件是电磁线圈和磁铁。
当电流通过电磁线圈时，会在线圈
周围产生一个磁场。
而磁铁则会受到这个磁场的作用，从而产生磁力。
根据洛伦兹力的作用原理，当电流通过电磁线圈时，线圈会受到一个与电流方向垂直的力，从而产生转动的力矩。
这就是马达产生转动的基本原理。
其次，马达的转动原理涉及到电流的方向和大小。
通常情况下，我们通过控制
电流的方向和大小来控制马达的转动。
当电流的方向改变时，磁场的方向也会改变，从而改变了磁铁受到的磁力方向，驱动马达转动。
而当电流的大小改变时，磁场的强度也会改变，从而改变了磁铁受到的磁力大小，进而影响了马达的转速。
此外，马达的工作原理还涉及到机械传动系统。
马达通常会通过轴和齿轮等机
械传动装置与负载相连。
当马达转动时，通过机械传动装置将转动的力传递给负载，从而实现对负载的驱动。
总的来说，马达的工作原理是通过电磁学和力学的相互作用来实现的。
通过控
制电流的方向和大小，以及机械传动系统的配合，马达可以实现各种不同转速和转动方向的需求。
因此，深入了解马达的工作原理对于工程师和科研人员来说至关重要，也有助于我们更好地利用马达的特性来满足生产和生活的需求。
电动机电流匝数功率关系一、概述电动机是工业生产中常见的设备，它们通过电流来产生磁场，进而转动机械。
在电动机的工作过程中，电流、匝数和功率之间存在着密切的关系。
本文将从这三个方面分别进行探讨，以便更好地理解电动机的工作原理。
二、电流与电动机1. 电流的作用在电动机中，电流是产生磁场的重要因素。
当电流通过导线时，会产生磁场，这个磁场则会对电动机的转动产生影响。
控制电流的大小和方向对于电动机的工作至关重要。
2. 电流与转矩的关系根据法拉第定律，导体在磁场中受到的力与电流的大小和磁场的强度成正比。
在电动机中，电流的大小将直接影响到电机所能产生的转矩。
通常情况下，电流越大，电动机产生的转矩也越大。
三、匝数与电动机1. 匝数的定义匝数是电动机中一个重要的参数，它表示绕组中的导线数目。
一般来说，匝数越大，绕组的长度越大，电动机的磁场也就越强。
2. 匝数与磁场的关系在电动机中，磁场的强度与匝数成正比。
也就是说，匝数越多，电动机产生的磁场也就越强。
通过控制绕组的匝数可以调节电动机的磁场强度，进而影响其工作性能。
四、功率与电动机1. 功率的重要性电动机的功率是衡量其工作能力的重要指标，也是描述其工作状态的重要参数。
功率大小直接影响到电动机的工作效率和输出，因此在设计和使用电动机时需要重视功率的选择和控制。
2. 功率与电流的关系在电动机中，功率与电流之间存在着确定的关系。
根据电动机的工作原理和功率的定义，可以得出功率与电流成正比的关系。
也就是说，电流越大，电动机的输出功率也就越大。
3. 功率与转速的关系除了与电流相关外，电动机的功率还与转速密切相关。
通过功率和转速的乘积可以得出电动机的输出功率。
通过控制电动机的转速也可以实现对其输出功率的调节。
五、总结电流、匝数和功率是影响电动机工作性能的重要因素，它们之间存在着确定的关系。
合理控制电流大小、匝数和功率，可以使电动机工作更加稳定、高效。
深入理解电流、匝数和功率之间的关系，对于正确选择和使用电动机具有重要的意义。
电机的负载特性与运行状态电机是现代生产和生活中不可或缺的设备之一，它在各个领域扮演着重要角色。
了解电机的负载特性和运行状态对于正确选择、使用和维护电机至关重要。
本文将从电机负载特性的初步概念开始，探讨电机负载特性与运行状态的关系，并提供相关实例和建议。
1. 电机负载特性的初步概念电机负载特性是指在不同负载情况下，电机输出功率、效率和转速等参数的变化规律。
负载是指电机输出的力、扭矩或机械功率，可以是恒定的负载、变速负载或周期性负载。
电机负载特性可通过负载曲线来表示，它描述了电机在不同负载条件下的性能表现。
2. 电机负载特性与运行状态的关系电机的负载特性与其运行状态密切相关，负载大小和工作环境会对电机的运行状态产生影响。
以下几个方面是要考虑的：2.1 转速与负载之间的关系在电机负载特性曲线上，转速与负载之间呈现出反比关系。
随着负载的增加，电机的转速会下降，因为电机需要输出更大的力或扭矩来克服负载。
在某些应用中，如风扇和泵类设备，运行时必须控制电机的转速以适应负载变化。
2.2 功率输出与负载之间的关系电机的功率输出与负载之间呈现出正比关系。
随着负载的增加，电机所输出的功率也会相应增加。
然而，过大的负载可能会导致电机超负荷运行，损坏电机或导致效率降低。
适当选择电机与负载匹配，是确保电机正常运行的关键。
2.3 效率与负载之间的关系电机的效率是指电能转换为有用功率的比例，与负载大小密切相关。
一般情况下，电机在额定负载下的效率最高，而在轻载或超载情况下，效率会下降。
合理安排负载可以提高电机的效率，降低能源消耗。
3. 实例和建议通过对电机负载特性与运行状态关系的了解，我们可以更好地选择、使用和维护电机。
以下是一些实例和建议：3.1 选择合适的电机在购买电机时，要根据实际负载需求选择合适的电机类型和规格。
考虑负载的性质、工作环境和周期性变化等因素，以确保电机能够稳定运行并具备足够的动力输出。
3.2 定期维护电机定期维护电机可延长其使用寿命并保持其良好的运行状态。
马达电流和负载的关系曲线
马达电流和负载的关系曲线
1. 引言
马达电流和负载之间的关系是一个重要的话题，在电机控制和应用
中起着至关重要的作用。
了解马达电流和负载之间的关系曲线，可以
帮助我们更好地优化电机控制和设计，并在实际应用中做出准确的判
断和决策。
本文将深度探讨马达电流和负载之间的关系，重点分析其
曲线特征和影响因素，并进一步讨论其在不同应用场景中的应用。
2. 马达电流和负载的定义
马达电流是指电机在工作过程中通过的电流，可以通过电机控制系
统实时监测和测量。
负载是指电机承载的力或负荷，通常用作衡量电
机工作状态的指标，可通过测量电机输出的力或扭矩来间接估算。
马
达电流和负载之间的关系是指随着负载增加，马达电流如何变化的规
律和趋势。
3. 马达电流和负载的关系曲线特征
马达电流和负载之间的关系通常可以通过绘制电流-负载曲线来展示。
这种关系的曲线特征可以总结为以下几点：
a. 正相关关系：一般来说，随着负载的增加，马达电流也会随之增
加。
这是因为在负载增加的情况下，电机需承受更大的力或负荷，为
了满足工作要求，电机需要通过更高的电流来提供足够的动力。
b. 曲线形态：电流-负载曲线通常呈现出非线性的特征，即曲线的斜率并非恒定。
在负载较小的情况下，曲线斜率较小，表示电机的额定
工作能力尚未被充分利用；而在负载较大时，曲线斜率较大，表示电
机正在高负载工作状态下运转。
c. 高效工作区域：在电流-负载曲线中，通常存在一个叫做高效工作
区域的范围，即电机在这个负载范围内能够以最高的效率工作。
在高
负载和低负载情况下，电机的效率都会下降。
为了实现能量的有效利
用和电机的可靠工作，我们应该尽量使电机工作在这个高效工作区域。
4. 影响马达电流和负载关系的因素
马达电流和负载之间的关系受到多种因素的影响，下面是其中一些
主要因素的讨论：
a. 电机类型和规格：不同类型和规格的电机具有不同的特性和额定
工作能力。
正因为如此，电机的电流-负载曲线也会因型号和规格而有所不同。
直流电机和交流电机的曲线形态及高效工作区域位置会有所
差异，因为它们采用不同的工作原理和控制策略。
b. 控制方式和策略：电机的工作状态通常是通过电机控制系统实现的，不同的控制方式和策略也会对电流-负载关系产生影响。
采用矢量控制和矢量变频器的电机系统通常能够更精确地控制电流和负载之间
的关系，使电机保持在最佳工作状态。
c. 环境温度和散热能力：电机的散热性能和环境温度也能影响马达
电流和负载的关系。
在高温环境下，电机的散热能力会受到限制，从而导致电机在高负载情况下无法正常工作；而在低温环境下，电机的功率损耗可能会增加，导致电机工作时电流随负载的增加而增加。
d. 电源和供电质量：电源的稳定性和质量也会对电流-负载关系产生影响。
不稳定或低质量的电源供应可能导致电压波动或失真，使电机在高负载情况下无法提供足够的动力，从而导致电流异常增加。
5. 马达电流和负载关系的应用
马达电流和负载之间的关系对于电机控制和应用具有重要的指导意义。
下面是几个常见应用场景的讨论：
a. 负载优化：通过分析电流-负载曲线，可以确定电机所承受的最大负载，并进行负载优化，以保证电机在高负载工况下仍能正常工作而不超过其额定工作能力。
b. 能耗管理：根据电流-负载曲线的特征，可以有效地管理电机的能耗。
将电机工作在高效工作区域内，可以最大程度地降低能量损耗，提高系统的能源利用率。
c. 过载保护：通过监测电机的电流和负载之间的关系，可以实时判断电机是否处于过载状态，并及时采取保护措施，避免电机损坏或系统故障。
d. 性能评估：电流-负载曲线可以用于评估电机的性能和工况状态。
通过比较实际工作点和曲线特征，可以对电机的效率、稳定性和工作条件进行全面评估。
6. 结论
马达电流和负载之间的关系是电机控制和应用中的关键问题。
深入
理解这种关系曲线的特征和影响因素，对于电机的优化设计、性能评
估和应用决策具有重要意义。
通过合理地控制电流和负载之间的关系，我们可以实现电机的高效工作、可靠运行和能耗降低，从而满足不同
应用场景下的需求。
对于电机相关的工程师和研究人员来说，深入研
究和应用马达电流和负载的关系曲线是必要且有价值的。
7. 个人观点和理解
马达电流和负载之间的关系一直是我研究和应用的重要课题之一。
通过研究和实践，我发现电流-负载曲线能够提供丰富的信息，包括电机的额定工作能力、高效工作区域、过载保护等。
在实际应用中，根
据电流-负载曲线的特征，我们能够更精确地控制电机，并根据实时的工作条件做出即时的调整和决策。
这对于提高电机的性能和可靠性非
常重要。
深入研究和应用马达电流和负载的关系曲线，对于电机控制、应用和优化具有重要的意义，希望这篇文章能够对读者有所启发和帮助。
