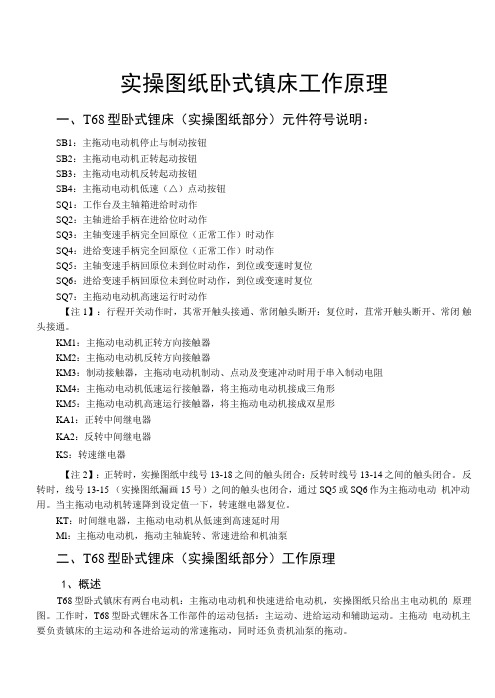

实操图纸卧式镇床工作原理一、T68型卧式锂床（实操图纸部分）元件符号说明：SB1：主拖动电动机停止与制动按钮SB2：主拖动电动机正转起动按钮SB3：主拖动电动机反转起动按钮SB4：主拖动电动机低速（△）点动按钮SQ1：工作台及主轴箱进给时动作SQ2：主轴进给手柄在进给位时动作SQ3：主轴变速手柄完全回原位（正常工作）时动作SQ4：进给变速手柄完全回原位（正常工作）时动作SQ5：主轴变速手柄回原位未到位时动作，到位或变速时复位SQ6：进给变速手柄回原位未到位时动作，到位或变速时复位SQ7：主拖动电动机高速运行时动作【注1】：行程开关动作时，其常开触头接通、常闭触头断开：复位时，苴常开触头断开、常闭触头接通。
KM1：主拖动电动机正转方向接触器KM2：主拖动电动机反转方向接触器KM3：制动接触器，主拖动电动机制动、点动及变速冲动时用于串入制动电阻KM4：主拖动电动机低速运行接触器，将主拖动电动机接成三角形KM5：主拖动电动机高速运行接触器，将主拖动电动机接成双星形KA1：正转中间继电器KA2：反转中间继电器KS：转速继电器【注2】：正转时，实操图纸中线号13-18之间的触头闭合：反转时线号13-14之间的触头闭合。
反转时，线号13-15 （实操图纸漏画15号）之间的触头也闭合，通过SQ5或SQ6作为主拖动电动机冲动用。
当主拖动电动机转速降到设定值一下，转速继电器复位。
KT：时间继电器，主拖动电动机从低速到高速延时用Ml：主拖动电动机，拖动主轴旋转、常速进给和机油泵二、T68型卧式锂床（实操图纸部分）工作原理1、概述T68型卧式镇床有两台电动机：主拖动电动机和快速进给电动机，实操图纸只给出主电动机的原理图。
工作时，T68型卧式锂床各工作部件的运动包括：主运动、进给运动和辅助运动。
主拖动电动机主要负责镇床的主运动和各进给运动的常速拖动，同时还负责机汕泵的拖动。
主运动是锂轴和平旋盘的旋转运动。
进给运动主要包括：①•镇轴的轴向进给运动：②.平旋盘上刀具溜板的径向进给运动：③主轴箱的垂直进给运动；④.工作台的纵向和横向进给运动。
中级电工实操题总汇本文没有明显的格式错误和有问题的段落，只需要进行小幅度的改写。
维修电工国家职业资格四级技能考核试卷02考试时间为250分钟。
请在试卷标封处填写姓名、准考证号和所在单位名称。
仔细阅读各种题目的回答要求，在规定位置填写答案。
不要在试卷上乱写乱画，也不要在标封区填写无关内容。
试题一、三相异步电动机四点限位控制线路的安装和调试考试时间为100分钟，本题分值为30分。
根据电气安装规范，完成三相异步电动机四点限位控制线路的安装、接线和调试。
考核要求包括正确安装和接线、符合国家电气安装规范、紧固导线、布局合理、导线进线槽，以及通电调试，并达到控制要求。
所有操作必须符合行业安全文明生产规范。
回答问题包括负载为0.75KW、7.5KW、11KW和22KW的三相异步电机所需的铜导线、交流接触器、空气开关和熔断器的额定电流。
试题二、M7130平面磨床、Z35摇臂钻床、（或类似，如M7120平面磨床、T68镗床、C6140车床等）电气控制线路的故障检查、分析及排除考试时间为50分钟，本题分值为20分。
在两个不同电气控制线路对应的工位中随机抽取一个，排除该线路上的故障。
考核要求包括排除电气控制线路中的三个故障、观察设备的运行状况、画出故障点局部电路图并标明故障点位置，以及所有操作必须符合行业安全文明生产规范。
试题三、用PLC对两台电动机顺序启动、逆序停止电路改造考试时间为50分钟，本题分值为30分。
根据电气安装规范，完成用PLC对两台电动机顺序启动、逆序停止电路的编程和调试。
考核要求包括正确完成电路和绘制的I/O接线图、符合国家电气安装规范、编程和调试，以及所有操作必须符合行业安全文明生产规范。
1.正确识读电路图，将控制电路改为PLC控制，并填写I/O分配表和绘制I/O接线图。
2.正确完成PLC控制系统的I/O接线。
3.编制满足控制要求的PLC程序，并下载到PLC中。
4.通电调试，确保控制要求得到满足。
试卷编号：A深圳市职业技能鉴定汽车维修电工（中级）实操试卷姓名准考证号考试日期年月日试题一试题名称：测量晶体管的特性考核时间：25分钟配分比例：20%二、测量、计算与判断晶体管工作状态，完成下表：A 300μA >300μA41.2mA 41.5mA 41.5mA206 138 138注意事项：1．考核时限到，应即时停止操作，否则相应扣分。
2．未能完成作业者可按其完成工作量的比例评分，完全不懂操作者无分。
3、安全文明生产和操作事故列入评分表中的评分项目。
姓名准考证号考试日期年月日试题二试题名称：画出汽车发电机电子调节器基本电路图并搭接线路考核时间：20分钟配分比例：25%三、正确使用仪器仪表及工具，安全文明作业既是工作电源又是电子调节器的检测电源，R1、R2组成分压电路，当+B电压较高时，分压点电压升高，截止，磁场线圈电流消失，从而使+B电压下降，分压点电压也随之下降，VS截止，基极，使VT2导通，发电机重新开始工作，如此周而复始。
注意事项：1．考核时限到，应即时停止操作，否则相应扣分。
2．未能完成作业者可按其完成工作量的比例评分，完全不懂操作者无分。
3、安全文明生产和操作事故列入评分表中的评分项目。
姓名准考证号考试日期年月日试题三试题名称：检修硅整流发电机考核时间：20分钟配分比例：25%注意事项：1．考核时限到，应即时停止操作，否则相应扣分。
2．未能完成作业者可按其完成工作量的比例评分，完全不懂操作者无分。
3、安全文明生产和操作事故列入评分表中的评分项目。
姓名准考证号考试日期年月日试题四试题名称：电喷发动机怠速不稳电路故障的检测与排除考核时间：20分钟配分比例：30%注意事项：1．考核时限到，应即时停止操作，否则相应扣分。
2．未能完成作业者可按其完成工作量的比例评分，完全不懂操作者无分。
3、安全文明生产和操作事故列入评分表中的评分项目。
姓名准考证号考试日期年月日试题二试题名称：检修并装配点火分电器考核时间：20分钟配分比例：25%注意事项：1．考核时限到，应即时停止操作，否则相应扣分。

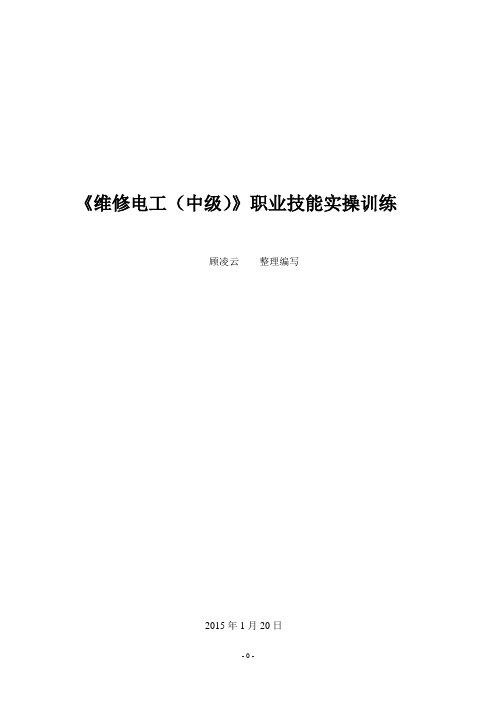

《维修电工（中级）》职业技能实操训练顾凌云整理编写2015年1月20日目录项目一、低压电气控制线路安装及调试 (2)项目二、PLC控制线路安装及调试 (34)项目三、电子工艺装配及调试 (60)项目四、机床电气线路故障排除 (74)项目一 低压电气控制线路安装及调试一、基本概念及常用元器件介绍1、电器的定义电器是一种能根据外界的信号（机械力、电动力和其他物理量），自动或手动接通和断开电路，从而断续或连续地改变电路参数或状态，实现对电路或非电对象的切换、控制、保护、检测和调节用的电气元件或设备。
2、电器的分类按工作电压等级分：高压电器（交流额定电压1200V 、直流额定电压1500V 以上）和低压电器（交流额定电压1200V 、直流额定电压1500V 及以下）；按动作原理分：手动电器和自动电器；按用途分：控制电器（继电器，接触器，按钮等）、配电电器（低压隔离器，熔断器，断路器等）、执行电器（电磁铁，电磁离合器等）；按工作原理分：电磁式电器（依据电磁感应原理来工作，如接触器、各种类型的电磁式继电器等）和非电量控制电器（依靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器、温度继电器等）3、常用电气元件1)控制按钮按钮是一种结构简单、应用广泛的主令电器。
在低压控制电路中，用于手动发出控制信号，短时接通和断开小电流的控制电路。
按钮也常作为可编程控制器的输入信号元件。
符号：SB2)行程开关行程开关又称限位开关或位置开关，是一种利用生产机械某些运动部件的撞击来发出控制信号的小电流主令电器，主要用于生产机械的运动方向、行程大小控制或位置保护等。
符号：SQ3)接近开关和光电开关接近开关是一种非接触式的、无触点的行程开关，内部为电子电路，按工作原理分为高频振荡性、电容型和永磁型三种类型。
当运动着的物体接近它到一定距离时，它就能发出信号，从而进行相应的操作。
接近开关不仅能代替有触点行程开关来完成行程控制和限位保护，还可以用于高频计数、测速、液面检测等。
完美 WORD 格式中级维修电工技能操作考核评分记录表考件编号姓名考号**试题一：继电---接触式控制线路的安装与调试序 主要 号 内容考核要求评分标准扣得 配分分分1、因元件质量问题影响通电成功，每次扣1、元件的质量检查2分2、正确利用工具和仪表，2、元件布置不整齐、不匀称、不合理，每元件 熟练地安装电气元器件1只扣 1 分10 分安装 3、元件在配电板上布置要3、元件安装不牢固、安装元件时漏装螺钉，合理，安装要准确、紧固每只扣 0.5 分4、按钮盒不固定在板上4、损坏元件每只扣 2 分1、未按电气原理图接线扣 5 分1、按图安装接线2、主电路和控制电线色不分扣 2 分2、线路敷设整齐、横平竖 3、线路敷设交叉、跨接每处扣 1 分线路2直、不交叉、不跨接4、线路敷设不整齐，不美观扣 5 分20 分敷设3、导线压接紧固、规范、 4、接点松动、漏铜过长、压绝缘层、反圈不伤线芯等，每个接点扣 0.5 分5、损伤导线绝缘或线芯，每根扣 0.5 分1、 正确整定热继电器整定 1、 热继电器和时间继电器未整定或整定值和时间整定值通电32、 正确选配熔体试车3、 通电一次成功错误扣 2 分 2、 错配熔体扣 1 分 3、一次通电不成功扣 15 分；两次通电不成30 分4、 安全文明操作功扣 20 分1、劳保用品穿戴整齐1、 各项考试中，违反安全文明生产考核要求的任2、电工工具佩戴齐全何一项扣 2 分，扣完为止安全3、遵守操作规程2、 考生在不同的技能试题中，违反安全文明生产4 文明4、尊重考评员，讲文明礼考核要求同一项内容的，要累计扣分生产貌当考评员发现考生有重大事故隐患时，要立即5、考场结束要清理现场予以制止，并每次扣考生安全文明生产总分 5 分备合计 60 分注考评员签字：年月日注：每项扣分不得超过该项配分。
1、本项目的满分 60 分。
2、本项目的考核时间为 180 分钟。
评分人：年月日核分人：年月日专业整理 知识分享完美 WORD 格式中级维修电工试题二技能考核评分记录表考件编号姓名考号第二题：X62W 万能铣床故障检修序号 主要内容考核要求评分标准配分 扣分 得分调查 对每个故障现象进行1排除故障钱不进行调查研究，扣 2 分2研究 调查研究1.错标或标不出故障范围，每个故障点在电气控制线路图上4故障扣2分2分析故障可能的原因，分析2.不能标出最小的故障范围，每个故障思路正确4点扣 2 分1.实际排除故障中思路不清楚，每个故6正确使用工具和仪表， 障点扣 3 分故障3找出故障点并排除故 2.每少查出一处故障点扣 3 分6排除障3.每少排出一处故障点扣 5 分10排除故障方法不正确，每处扣 4 分81. 排除故障时，产生新的故障后操作有误，要从此项总4其他分中扣分不能自行修复，每个扣 10 分； 已经修复，每个扣 5 分2. 损坏电动机扣 10 分备注考评员签字：合计年月日注：每项扣分不得超过该项配分。

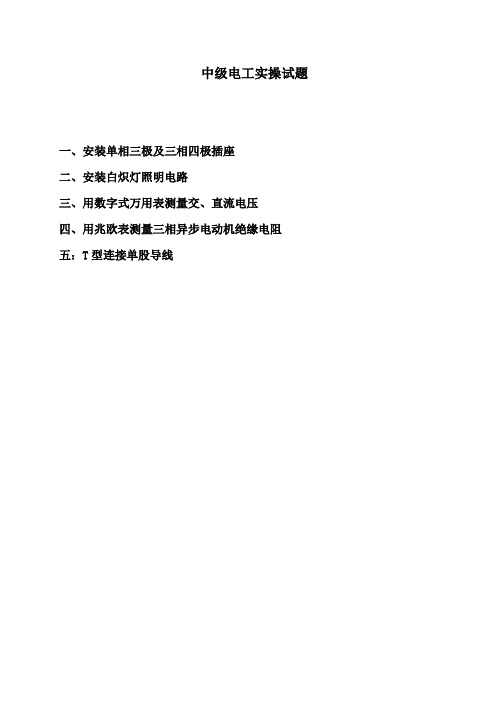

中级电工实操试题一、安装单相三极及三相四极插座二、安装白炽灯照明电路三、用数字式万用表测量交、直流电压四、用兆欧表测量三相异步电动机绝缘电阻五：T型连接单股导线一：安装单相三极及三相四极插座1、准备要求（1）设备准备（2）材料准备（2（1）操作程序说明：1）安装电路；2）清理现场；3）安全文明操作。
