桥梁综合接地施工作业指导书

第一章综合接地作业指导书编号：JZSG7B-SZ-301、适用范围适用于新建京张铁路JZSG-7标段站前工程隧道综合接地的施工作业2、作业准备⑴施工前，依据设计图纸将管段所有接地钢筋、接地端子的设计里程、安装部位、安装数量等设计参数分类汇总列表，并经总工审核无误后以技术交底形式下发至安装班组。

⑵根据设计图纸和施工进度安排，做好接地钢筋、接地端子等材料储备。

所有进场原材料必须满足设计及规范要求。

⑶施工前，对参与预埋件安装的人员进行岗前培训，主要学习预埋件分类汇总表列内容以及预埋件安装安全技术规范要求。

⑷现场施工机具设备、人员配置满足施工需要。

3、总体要求1 综合接地系统工程设计应根据铁路等级、不同地区、不同设备，因地制宜地采取防护措施，达到保护人身安全和设备安全的要求；遵循以人为本、系统优化、综合防护的原则，加强总体协调、全面规划、统筹考虑。

2 综合接地系统以沿线两侧敷设的贯通地线为主干，充分利用沿线桥梁、隧道、路基地段构筑物设施内的接地装置作为接地体，形成低阻等电位综合接地平台。

3 距接触网带电体5m范围以内的金属构件和需要接地的设施、设备应接入综合接地系统。

4 距线路两侧20m范围以内的铁路设备房屋的接地装置应接入综合接地系统。

5 不便与铁路综合接地系统等电位连接的第三方设施（路外公共建筑物、公共电力系统、金属管线等设施）必须采取可靠的隔离或绝缘等措施。

6 综合接地系统由贯通地线、接地装置及引接线等构成。

7 在综合接地系统中，建筑物、构筑物及设备在贯通地线接入处的接地电阻不应大于1Ω。

8 贯通地线的选用应耐腐蚀并符合环保要求，环保性能应满足国家有关规定。

4、技术要求1 接地端子的设置应便于设备、设施就近接入综合接地系统和工程实施。

在工程允许的情况下，接地端子应根据设备、设施的接地需要来确定设置里程，以达到最佳接地性能并方便工程实施和管理。

电力、接触网等强电设备、设施地线不得进入通信信号槽内。

2 隧道内的接地装置应优先利用衬砌内的非预应力结构钢筋作为自然接地体，当没有结构钢筋可以利用时，可增加专用接地钢筋；当自然接地体的接地电阻达不到要求时应增加人工接地体。

桥梁工程下部结构综合接地施工作业指导书目的明确桥梁工程下部结构综合接地施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范综合接地作业施工。

1、编制依据：《客运专线综合接地技术实施办法》铁集成（2006）220号《电气装置安装工程接地装置施工及验收规范》GB50169－2006《桥梁综合接地及预留综合管线孔洞通用图》XX客专施桥（综）－T－01－15《XX客专施桥参01B》《客运专线铁路桥涵工程施工技术指南》(TZ213-2005)《客运专线铁路桥涵工程施工质量验收暂行标准》(铁建设[2005]160号2、桥墩综合接地2.1桥梁的桩基、承台接地钢筋连接；在每根桩中应有一根接地钢筋，接地钢筋采用结构钢筋代替，贯通性或接地电阻检测:贯通性可用双臂电桥进行测试,测试值在0. 0002Ω以下属合格产品。

接地电阻,可用接地电阻测试仪进行测试,电阻值应≤1Ω,如有电阻值大于IΩ的桥墩、承台、桩基应及时上报接口工程师,同时上报中交指和设计,进行扩大接地网或使用降阻剂以降低接地电阻达到合格为目的。

施工单位应全部进行检测,监理见证或平检，并做好接口检查表的签认。

钢筋笼接地筋施工：必须采用搭接焊焊接，单面搭接焊焊缝长度不小于200mm，双面搭接焊焊缝长度不小于100mm，不得使用闪光对焊。

接地钢筋上下两端要有明显的标记，采用加焊5cm的钢筋头作为标记。

桩头凿除后，先按照桩基础钢筋的位置布置承台底层的结构钢筋并用“┓”型钢筋环接。

每根桩中的接地钢筋均用“┓”型钢筋与承台底层的环接结构钢筋相连接。

当采用单面搭接焊时，焊缝长度不小于100mm；当采用双面搭接焊时，焊缝长度不小于55mm。

2.2 承台底层环接接地钢筋网的接地电阻测量；接地网接地电阻测量的精确度，直接关系到正确判断接地网的施工质量，因此，提高测试的准确性是很重要的。

接地电阻测试仪工作示意图： 说明：C1、P1、P2、C2为接地电阻测试仪（随表附带接地探测棒两支、导线三根）的四个接线柱，C1为电流探针接线柱，P1为电位探针接线柱，P2、C2一般情况下为导通的，作为测试时接地网引出线，L 为接地网对角线。

中铁四局集团昌赣客专CGZQ-2标桥梁桩基、承台及墩身综合接地作业指导书编制：复核：审核：编制日期：昌赣客专CGZQ-2标项目经理部二分部中铁四局集团昌赣客专CGZQ-2标项目部二分部技术交底签收表交底复核日期交底名称桩基、承台及墩身综合接地施工作业指导书交姓名日期姓名日期底接收人签字桥梁桩基、承台及墩身综合接地作业指导书1、适用范围本作业指导书适用于昌赣客专2标段清丰山溪特大桥桥梁下部结构综合接地作业。

2、作业准备2.1 内业技术准备开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全、质量、环保、工期等保证措施，编制应急预案。

由相关对应部门对施工人员进行技术交底及岗前技术、安全培训，考核合格后持证上岗。

2.2外业技术准备2.2.1技术人员根据施工图纸统计接地端子设置位置表、含数量、型号、规格，贯通地线横向连接。

各种材料技术标准和计划提报给物资部门。

2.2.2综合接地施工作业中所涉及的各种施工条件调查、外部技术数据收集。

人员劳力、材料、施工机具准备齐全。

2.2.3综合地线的材料及工具仪表报验。

①铁路综合贯通地线电缆：数量、规格、生产厂家、出厂合格证、出厂测试记录。

②接续电缆工具及连接器件：数量、规格、生产厂家、出厂合格证，及产品表面上的不可灭失的标识（厂标及产品序列编号）。

③仪表：接地电阻测试仪，电阻测试仪、生产厂家、数量、规格、合格证、计量检验合格证。

④电（焊）工：进场时间，电（焊）工资格证书，有效检验年限。

3、技术要求3.1 一般要求（1）在综合接地系统中，建筑物、构筑物及设备在贯通地线接入处的接地电阻不应大于1Ω（2）接地端子的设置应便于设备、设施就近接入综合接地系统，方便工程实施。

（3）桥梁结构物内的接地装置应优先利用结构物中的非预应力结构钢筋作为自然接地体；当没有结构钢筋可以利用时，可增加专用的接地钢筋；当自然接地体的接地电阻达不到要求时应增加人工接地体。

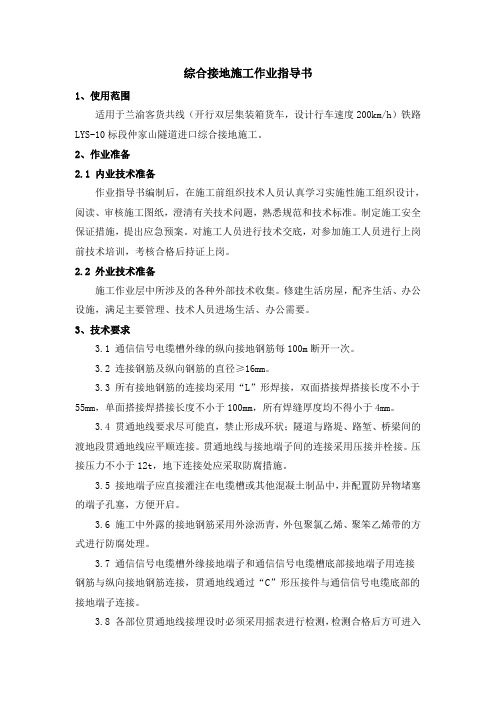

综合接地施工作业指导书1、使用范围适用于兰渝客货共线（开行双层集装箱货车，设计行车速度200km/h）铁路LYS-10标段仲家山隧道进口综合接地施工。

2、作业准备2.1 内业技术准备作业指导书编制后，在施工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2 外业技术准备施工作业层中所涉及的各种外部技术收集。

修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3、技术要求3.1 通信信号电缆槽外缘的纵向接地钢筋每100m断开一次。

3.2 连接钢筋及纵向钢筋的直径≥16mm。

3.3 所有接地钢筋的连接均采用“L”形焊接，双面搭接焊搭接长度不小于55mm，单面搭接焊搭接长度不小于100mm，所有焊缝厚度均不得小于4mm。

3.4 贯通地线要求尽可能直，禁止形成环状；隧道与路堤、路堑、桥梁间的渡地段贯通地线应平顺连接。

贯通地线与接地端子间的连接采用压接并栓接。

压接压力不小于12t，地下连接处应采取防腐措施。

3.5 接地端子应直接灌注在电缆槽或其他混凝土制品中，并配置防异物堵塞的端子孔塞，方便开启。

3.6 施工中外露的接地钢筋采用外涂沥青，外包聚氯乙烯、聚笨乙烯带的方式进行防腐处理。

3.7 通信信号电缆槽外缘接地端子和通信信号电缆槽底部接地端子用连接钢筋与纵向接地钢筋连接，贯通地线通过“C”形压接件与通信信号电缆底部的接地端子连接。

3.8 各部位贯通地线接埋设时必须采用摇表进行检测，检测合格后方可进入下到工序施工。

4、施工程序与工艺流程4.1 施工程序通信信号电缆槽侧壁接地端子接地锚杆钢架纵向接地钢筋通信信号电缆槽底部接地端子接触网支座接地端子环向接地钢筋贯通地线4.2 工艺流程5、施工要求5.1 施工准备施工前根据《通号（2009）9301》确定各种接地端子的埋设里程、埋深位置做统计，根据里程和位置埋深接地端子；按隧道设计图加工连接钢筋及各种综合接地原材料。

综合接地施工作业指导书中铁x局集团xx项目部二○一○年x月十五日综合接地施工作业指导书一、编制依据及原则1.1 铁路工程建设通用参考图（铁路综合接地系统）（通号[2009]9301）。

1.2 客运专线综合接地技术实施办法（暂行）（铁集成[2006]220号）。

1.3 石武铁路客运专线有关设计文件。

1.3 国家有关标准及法规。

二、实施范围DK914+043～DK970+115段综合接地工程，其中包括轨道、桥梁、路基、隧道等专业的综合接地。

三、施工时机与站前工程同步实施。

四、综合接地实施方案（一）、综合接地总体原则１.石武客专综合接地必须按照通号[2009]-9301号通用图以及铁集成[2006]220号《关于印发<客运专线综合接地技术实施办法（暂行）>的通知》等铁道部综合接地系统有关要求执行。

2.在混凝土灌注前，桥梁各部的接地连接和接地极处理以及贯通线敷设和连接等综合接地系统的实施过程中，均应有监理工程师进行质量确认、旁站监理及留证，并在检验批上得到反映。

3.综合接地系统主要由贯通地线、接地体、横向连接线、分支引接线、接地端子组成。

4.综合接地系统采用沿铁路全线上、下行敷设两根贯通地线方式，贯通地线采用铜截面为70mm2的耐腐蚀并符合环保要求的导电高分子铜缆。

贯通地线敷设于电缆槽中时，必须采取砂防护措施。

5.贯通地线在电气上全程贯通，确保贯通地线的接地电阻不大于1Ω。

路基地段敷设的贯通地线作为路基地段的接地体。

桥梁地段接地体本着“所涉及的接地极、接地钢筋和连接钢筋等应充分利用桥梁中的非预应力结构钢筋”的原则进行设置，把贯通地线与桥梁内部非预应力结构钢筋进行连接，达到良好的接地效果。

当接地电阻达不到要求时，另设单独的接地极。

6.为防止对预应力钢筋的影响，预应力钢筋不应接入综合接地系统。

7.距接触网带电体5m范围以内的金属构件和需要接地的设施、设备，以及距线路两侧20m范围以内的铁路设备房屋的接地装置应接入综合接地系统。

桥梁工程下部结构综合接地施工作业指导书一、施工准备1、施工前须经甲方同意，经过设计单位方案审核合格后才能开工。

2、施工现场必须摆放作业指导书、制图以及相关安全标识。

3、整个作业区应该清理出对堆放积物和杂物，保持施工场地整洁，工具和设备放置要整齐有序。

4、吊装设备和施工人员应保证安全，有必要进行安全培训，并严格按照安全规范和操作规程操作。

5、施工班组要组织“安全生产月”、“劳动安全周”等安全保障活动，以进一步加强现场安全意识，确保施工质量和安全。

二、施工流程1、工程采用小型挖掘机开方式，进行土壤开方。

开挖深度到达设计要求后，根据设计要求进行必要的下部结构基础平整、修整。

2、在施工过程中，应注意对施工现场进行随时检查，以确保各项工作符合协议的安全要求和要求规范。

3、要根据设计要求设置完善的沟渠和雨水排放系统，以确保施工区域排水顺畅。

4、仔细检查和验证桥梁下部结构的布置是基本合理的，避免任何不符合设计要求或技术规范的情况。

5、同时应进行必要的钢筋加固，以确保整个下部结构的稳定。

三、施工安全1、施工现场应尽可能缩小交通施工对附近道路、居民区和工业区的影响。

2、施工现场必须设立警告标志、设备与警告标志，以保持安全区域清晰。

3、在特殊环境下，如在道路两侧、交通繁忙的地段、商业地段、重要设施设备旁边等场合，应特别加强安全管理。

4、施工现场负责人应向施工人员和工人发出必要的安全警告和培训，以便施工过程中可以更好地应对突发情况。

四、施工保质保量1、检查检验草图、布置图和系统规格表，以了解下部结构部分的系统布局，并采取必要的工作量支撑措施。

2、细心验收钢筋品质并采用必要的测量工具进行验收，除非通过难度测试方法，否则必须备有足够数量的储备器件，以抵抗实际构造工作的变化。

3、在整个施工过程中，必须按照规划和方案进行安排，并进行必要的防护措施，以确保施工每个阶段达到规划要求。

4、派遣必要人员来解决现场工作，必须确保整个施工过程不会损害结构本身的健康状况五、施工注意事项1、保证全过程质量检测M模板就位，模板及固定零件的装配及质量必须符合供货厂家的规定。

可编辑修改精选全文完整版桥梁桩基、承台及墩身综合接地作业指导书桥梁下部结构综合接地作业指导书桥梁下部结构综合接地作业指导书编制：审核：审批：批准：XX客专项目部二〇年月目录1、适用范围 (1)2、作业准备 (1)2.1内业技术准备 (1)2.2外业技术准备 (1)3、技术要求 (1)3.1一般要求 (1)3.2桥梁综合接地技术要求 (2)5、施工要求 (5)5.1施工准备 (5)5.2施工工艺 (5)6、劳动组织 (7)6.1劳动力组织方式 (7)6.2施工人员组织 (7)7、材料要求 (8)8、设备机具配置 (8)9、质量控制及检验 (8)10、安全与环境保护 (9)10.1安全要求 (9)10.2施工安全及环保要求 (9)桥梁桩基、承台及墩身综合接地作业指导书1、适用范围适用于XX标段第四工区南郑特大桥承台施工。

2、作业准备2.1 内业技术准备开工前由总工程师组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全、质量、环保、工期等保证措施，编制应急预案。

由相关对应部门对施工人员进行技术交底及岗前技术、安全培训，考核合格后持证上岗。

2.2 外业技术准备收集施工作业层中所涉及的各种外部技术数据；修建生活房屋，配齐生活、办公等设施，满足主要管理、技术人员进场生活、办公需要。

3、技术要求3.1 一般要求（1）每根桩中应有一根接地钢筋，接地钢筋采用结构钢筋代替。

（2）接地端子的设置严格按照设计图纸施工。

（3）桥梁结构物内接地钢筋优先利用结构物中的非预应力结构钢筋作为自然接地体；当没有结构钢筋可以利用时，可增加专用的接地钢筋。

（5）构筑物内兼有接地功能的结构钢筋和专用接地钢筋应满足：接触网短路电流不大于25KA时，钢筋截面不应小于120mm（或直径不小于14mm）；接触网短路电流大于25KA 时，钢筋截面不应小于200mm（或直径不小于16mm）。

桥梁、隧道综合接地作业指导书中铁三局新建向莆铁路JX-4B标，全线共35座桥，13.5座隧道。

按照设计要求本标段所有桥墩、隧道均设综合接地体。

综合接地是一项严格的系统工作，为做好综合接地工作，确保综合接地接设质量，特制定本作业指导书。

编制依据铁路防雷、电磁兼容及接地工程技术暂行规定（铁建设（2007）39号）桥梁综合接地设计参考图向莆施图（桥）参-Ⅴ综合接地及过轨参考图（向莆隧参（综合接地））1.桥梁综合接地1.1桥梁综合接地的技术要求1.1.1本标段每个桥墩均设综合接地体，其接地体及引接线利用梁体，桥墩及桥基础内部的非预应力结构钢筋，作为接地钢筋的结构钢筋电气上接通，如钢筋直径小于φ16，可采用2根结构钢筋并联，但并联后钢筋截面总面积不小于φ16的钢筋截面积。

钢筋接续，连接采用焊接方式，并满足焊接工艺要求。

1.1.2当桥墩为扩大基础时，利用基础底层钢筋网作为接地体，如果基础底层无钢筋，则在基础底层铺设一层钢筋网作为接地体，在基础底层钢筋网中选用直径为φ16，间距为1m×1m的接地钢筋进行焊接。

1.1.3当桥墩为桩基础时，在每根桩基内选择一根钢筋作为接地钢筋，并利用承台底层钢筋网与桥墩内接地钢筋相连（采用焊接）。

1.1.4在基础上部侧面距离地面0.3m处预埋一个用于测试的M16接地端子（水中墩除外）。

当基顶埋深超过0.3m，M16接地端子埋于墩身内。

1.1.5在墩身及梁底部预埋连接接地钢筋的M16的接地端子，并与接地钢筋采用焊接。

1.1.6梁与墩的连接采用截面积50mm2的不锈钢钢绞线与预埋的接地端子拴接。

1.1.7对于连续梁，在梁体中利用桥面保护层上部非预应力纵向钢筋作为接触网闪络保护用的接地钢筋，其纵向结构钢筋距离混凝土表层要求不小于100mm。

1.1.8对于连续梁，桥梁上的接触网基础钢筋及通信辅助杆基础与桥面纵向接地钢筋连接接地。

1.1.9对于简支T型梁，梁端的横向接地钢筋作为接触网闪络保护接地用，横向接地钢筋与桥墩内接地钢筋相连。

桥梁工程下部结构综合接地施工作业指导书一、施工前准备工作1. 梳理工程施工图纸，了解施工工艺和要求，制定施工方案。

2. 检查施工设备、工具、机械的完好性和安全性，确保施工过程中的安全。

3. 安排施工人员，包括工程师、技术员、施工人员等，并进行必要的培训和交底。

4. 制定施工计划，明确各个工作节点和施工进度，合理安排工作顺序。

5. 联系相关部门，了解施工现场的地质情况、环境限制和安全要求。

6. 准备施工材料，包括钢筋、钢板、混凝土等，并进行质量检验，确保符合施工要求。

7. 制定施工现场布置方案，确保施工现场的整洁有序和施工操作的便利性。

二、开挖基坑1. 根据施工图纸要求，确定基坑的开挖尺寸及位置，标出基坑范围。

2. 清理基坑表面杂物，确保基坑底部平整清洁。

3. 根据设计要求进行基坑支护，使用合适的支护结构和材料。

4. 进行基坑开挖，采用合适的施工方法和机械设备，确保施工进度和质量。

5. 监测基坑开挖的变形和支护结构的稳定性，及时采取加固措施。

三、基础施工1. 准备基础施工材料，包括混凝土、钢筋等，并进行质量检验。

2. 根据设计要求和施工图纸，标定基础的位置和尺寸。

3. 在基坑内铺设合适的垫层材料，确保基坑底部平整。

4. 进行基础浇筑，采用适当的浇筑方法和施工工艺，确保混凝土浇筑质量。

5. 安装混凝土浇筑时的脚手架和防护设施，确保施工过程中的安全。

6. 浇筑后的基础进行养护，包括保湿、防止日晒雨淋等措施。

四、桥墩施工1. 准备桥墩施工材料，包括钢筋、模板等，并进行质量检验。

2. 根据设计要求和施工图纸，标定桥墩的位置和尺寸。

3. 搭建桥墩施工脚手架和模板，确保施工过程中的安全和施工质量。

4. 进行桥墩的浇筑，采用适当的浇筑方法和施工工艺，确保混凝土浇筑质量。

5. 在桥墩上安装桥梁的上部结构，包括横梁、支撑等。

6. 桥墩施工完成后，进行养护处理，包括保湿、防止日晒雨淋等。

五、桥梁上部结构施工1. 准备桥梁上部结构的施工材料，包括钢板、钢筋等，并进行质量检验。

桥梁综合接地施工作业指导书桥梁综合接地施工作业指导书1. 施工前准备工作1.1 确认施工方案、施工图纸和技术文件的准确性和完整性，并编制施工计划。

1.2 对施工现场进行仔细勘测，确定施工区域，清理施工区域并标识危险区域。

施工现场必须符合安全规范要求，并设置必要的安全警示标志、路标等设施，确保施工期间来往车辆和人员的安全。

1.3 规划验收接地测试方法，确定仪器设备和测试工具并对其进行操作指导。

1.4 确认施工工具、设备和材料，确保它们均符合安全标准，检查对施工的维护和使用是否得当。

2. 施工工序2.1 打好钻孔钻孔应在水平和垂直方向上进行，同时应保持孔的准确位置和正常孔深。

采用射线方法在孔壁上打标记，确定孔在孔壁上的位置。

2.2 安装接地材料接地材料的标准应符合规定，不得有缺陷。

安装应在桥梁结构表面完成。

2.3 连接电线电线应直接或连续接地。

地线接头应牢固、可靠，接地电线应品质可控。

2.4 检查接地状态对完工的接地工程应进行电判定测量和测试，检查工程施工的质量和可靠性。

3. 施工安全3.1 遵守相关安全规定；3.2 现场工人应配备个人防护装置，包括头盔、安全鞋、手套、工作服、耳塞和防护眼镜等；3.3 人员和车辆必须保持一定的安全距离，以免发生交通事故；3.4 现场应加强人员安全教育，提高施工人员安全意识。

4. 施工质量要求4.1 接地材料选用规定标准的产品，符合产品质量标准；4.2 确认打孔位置准确，孔深符合规定要求，孔壁平整，不得出现混浊现象；4.3 电线连接牢固可靠，接地电线接点处不得松动，线缆不得磨损或脱落；4.4 接地电流不得超过规定范围。

5. 施工结束后处理5.1 在施工区域内清理施工场地，并将工程碎片和垃圾清理干净；5.2 报告并保存施工记录和报告等资料；5.3 定期对完工工程质量进行检查，及时发现并处理施工质量问题。

总之，桥梁综合接地施工工程的施工过程必须规范、严密，关键环节应注意操作规范。
