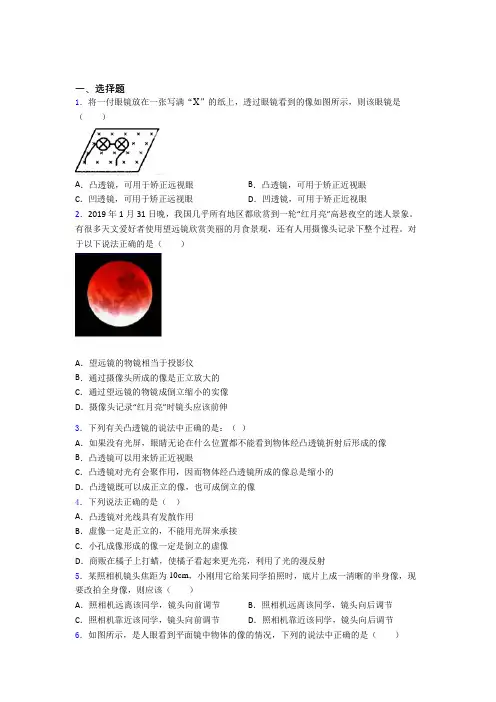

一、选择题1．将一付眼镜放在一张写满“Х”的纸上，透过眼镜看到的像如图所示，则该眼镜是（）A．凸透镜，可用于矫正远视眼B．凸透镜，可用于矫正近视眼C．凹透镜，可用于矫正远视眼D．凹透镜，可用于矫正近视眼2．2019年1月31日晚，我国几乎所有地区都欣赏到一轮“红月亮”高悬夜空的迷人景象。
有很多天文爱好者使用望远镜欣赏美丽的月食景观，还有人用摄像头记录下整个过程。
对于以下说法正确的是（）A．望远镜的物镜相当于投影仪B．通过摄像头所成的像是正立放大的C．通过望远镜的物镜成倒立缩小的实像D．摄像头记录“红月亮”时镜头应该前伸3．下列有关凸透镜的说法中正确的是：（）A．如果没有光屏，眼睛无论在什么位置都不能看到物体经凸透镜折射后形成的像B．凸透镜可以用来矫正近视眼C．凸透镜对光有会聚作用，因而物体经凸透镜所成的像总是缩小的D．凸透镜既可以成正立的像，也可成倒立的像4．下列说法正确的是（）A．凸透镜对光线具有发散作用B．虚像一定是正立的，不能用光屏来承接C．小孔成像形成的像一定是倒立的虚像D．商贩在橘子上打蜡，使橘子看起来更光亮，利用了光的漫反射5．某照相机镜头焦距为10cm，小刚用它给某同学拍照时，底片上成一清晰的半身像，现要改拍全身像，则应该（）A．照相机远离该同学，镜头向前调节B．照相机远离该同学，镜头向后调节C．照相机靠近该同学，镜头向前调节D．照相机靠近该同学，镜头向后调节6．如图所示，是人眼看到平面镜中物体的像的情况，下列的说法中正确的是（）A．看到的像是由于人眼发出的光被镜面反射造成的B．人眼看到了平面镜中的像，所以是实像C．由于有光沿直线传播的经验，人会感觉这些光好像是从进入人眼的光线的反向延长线的交点处发出的D．因为光路是可逆的，所以才看到了平面镜中的像7．烛焰通过凸透镜在光屏上成一清晰的像，如果用黑纸将透镜表面上半部分遮住，那么光屏上A．像全部消失B．像只剩上半部分C．像只剩下半部分D．仍有完整的像，但比原来的暗8．下列光现象，说法正确的是A．太阳光通过三棱镜形成彩色光带是光的反射现象B．小明靠近平面镜的过程中，他在镜中所成的像逐渐变大C．人在岸边看到水中的鱼比鱼在水中的实际位置浅D．太阳通过树叶小孔所成的像是倒立、缩小的虚像9．夜晚，发着光的小萤火虫从放大镜的2倍焦距处沿着主光轴匀速飞行过程中，萤火虫发出的通过放大镜部分的光逐渐减少，则萤火虫的像（）A．远离放大镜，平均速度小于萤火虫的飞行速度B．远离放大镜，平均速度大于萤火虫的飞行速度C．靠近放大镜，平均速度小于萤火虫的飞行速度D．靠近放大镜，平均速度大于萤火虫的飞行速度10．我们经常提到的像：①小孔成像②平面镜成像③放大镜成像④电影屏幕上的像⑤汽车观后镜中的像，其中A．属于实像的是①B．属于虚像的是②C．由于反射而成的像是②⑤D．由于折射而成的像是①③④11．鱼类能够在水中看物，这是因为鱼眼的晶状体几乎圆得可以“混珠”（如图），故有足够的折射能力，鱼在岸上由于折射能力太大，鱼眼所成的像在视网膜的前方，因而看到模糊的景象，正常人的眼睛在水中看物体则会一片模糊，因为光从空气射入眼睛折射程度大，而光从水中射入眼睛折射程度就明显减小，关于在水中看清物体，有下列说法其中正确的是A．鱼在岸上是“远视眼”，戴高度远视眼镜才能看清晰B．高度近视的人在水中裸眼看物体更清晰C．正常人在水中戴高度近视眼镜才能看清晰D．高度远视的人在水中裸眼看物体更清晰12．在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分别为15cm和20cm的凸透镜L1和L2等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具座上，如图所示.下列说法正确的是（）A．若凸透镜是L1，小明能在光屏上看到烛焰清晰的像B．若凸透镜是L1，小明将光屏向右移动适当的距离，光屏上能出现烛焰清晰的像C．若凸透镜是L2，小明将光屏移到60cm刻度线处，光屏上能出现烛焰清晰的像D．若凸透镜是L2，小明将光屏移到70cm刻度线处，光屏上能出现烛焰清晰的像二、填空题13．2020武汉全民健身运动会在武汉体育馆拉开大幕。
一、选择题1．下列与凸透镜有关的说法错误的是（）A．阳光通过凸透镜可以点燃纸屑，是利用了凸透镜对光的会聚作用B．借助放大镜看地图时，地图到放大镜的距离应小于1倍焦距C．凸透镜所成像的虚实、大小、正倒跟物体到凸透镜的距离有关D．投影仪能使物体在屏幕上成正立、放大的虚像2．下列光学器具中，不是根据光的反射规律制成的是（）A．汽车后视镜B．近视眼镜C．穿衣镜D．牙医内窥镜3．有“天空之镜”美誉的茶卡盐湖，平静的白色湖面上会倒映着湛蓝的天空、白白的云朵以及观赏的游客，清晰而又美丽，如图。
对图中景象，下列分析正确的是( )A．倒影是光的折射形成的B．人身后的黑影是光的直线传播形成的C．倒影与黑影都一定与人物等大D．拍摄这幅照片时，照相机所成的是正立的虚像4．物体放在凸透镜前18cm处成倒立缩小的实像，放在16cm处成倒立放大的实像。
现将物体放在凸透镜前10cm处，则（）A．一定成倒立缩小实像B．一定成倒立放大实像C．可能成正立放大虚像D．一定成正立放大虚像5．下列光现象说法中，正确的是（）A．家里的穿衣镜所成的是等大的实像B．木工师傅用一只眼沿棱的方向看，检查木板的棱是否平直，是利用光的反射C．水中筷子看上去向下弯折是由于光的反射造成的D．物体距凸透镜距离在f和2f之间时，透镜成放大的实像，是投影仪的工作原理6．将某一物体放在距一个凸透镜30厘米处，物体通过凸透镜所成像在凸透镜的另一侧60厘米处，由此可以判定像是（）A．倒立放大的实像B．正立放大的实像C．正立缩小的实像D．倒立缩小的实像7．如图是爱动脑筋的小强用手机和透镜自制的简易投影仪，它能将手机上的画面放大投射到白墙上，下列说法不正确．．．的是A．墙上呈现的是手机画面的正立、放大的实像B．制作简易投影仪的透镜，可以制作老花镜镜片C．手机到透镜的距离应在透镜的一倍和二倍焦距之间D．要使墙上的像变大，应减小手机与透镜间的距离8．在儿童乐园，摄影师给卡通人物照相.在对焦时，发现毛玻璃上卡通人像的位置如图甲所示.为了使毛玻璃上卡通人像的位置如图乙所示，摄像师应当将镜头适当地A．向下并且向右移B．向下并且向左移C．向上并且向左移D．向上并且向右移9．实验室备有甲、乙、丙三个凸透镜，三个实验小组分别用这三个凸透镜探究凸透镜成像规律，实验时，当蜡烛到透镜的距离都为12cm时，甲、乙、丙三透镜分别成缩小的实像、放大的虚像、放大的实像，则这三个透镜的焦距f甲、f乙、f丙的大小关系为（）A．f甲＞f乙＞f丙B．f乙＞f丙＞f甲C．f乙＞f甲＞f丙D．f丙＞f乙＞f甲10．如图是爱动脑筋的小强用手机和透镜自制的简易投影仪，它能将手机上的画面放大投射到白墙上，下列说法正确的是A．制作简易投影仪的透镜，可以制作近视镜镜片B．墙上呈现的是手机画面的正立、放大的虚像C．手机到透镜的距离应在透镜的一倍焦距和二倍焦距之间D．要使墙上的像变大，应增大手机与透镜间的距离11．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是A．该凸透镜的焦距是20cmB．当u=15cm时，光屏上不能成像C．当u=25cm时成缩小的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜11cm处移动到30cm处的过程中，像逐渐变小12．在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分别为15cm和20cm的凸透镜L1和L2等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具座上，如图所示.下列说法正确的是（）A．若凸透镜是L1，小明能在光屏上看到烛焰清晰的像B．若凸透镜是L1，小明将光屏向右移动适当的距离，光屏上能出现烛焰清晰的像C．若凸透镜是L2，小明将光屏移到60cm刻度线处，光屏上能出现烛焰清晰的像D．若凸透镜是L2，小明将光屏移到70cm刻度线处，光屏上能出现烛焰清晰的像二、填空题13．如图所示，这只眼睛存在视力问题。
北师大版物理八年级下册第六章知识点+测试题第六章：常见的光学仪器一.基本知识点归纳：1.凸透镜:有两个虚焦点。
1)外观：表面是球面的一部分，中间厚，边缘薄，由透明材料制成。
2）光学特点：对光线具有会聚作用①正确看待凸透镜对光线的会聚作用：光线经透镜折射后，折射光线相对于入射光线原来的传播方向，更靠近主轴。
②凸透镜越厚，它表面的弯曲程度越大，折光能力越强，其焦距越短。
3）成像规律及应用：①U>2f:f＜V＜2f，成倒立缩小的实像应用：照相机②U=2f:V=2f，成倒立等大的实像应用：——③2f>U>f:V＞2f，成倒立放大的实像应用：幻灯机，投影仪④U＜ｆ：成正立放大的虚像应用：放大镜规律简化总结：①一倍焦距分虚实，两倍焦距分大小。
②成实像时：物远像近，物近像远，像近像小，像远像大。
③成虚像时：物远像远，物近像近，像近像小，像远像大。
④成实像时，像与物比较：上下，左右均相反；而成虚像时，像与物上下，左右均相同。
这点与平面镜有所区别！2．光学仪器的操作1）照相机的操作：①若要扩大照相范围，就要让像变小，具体操作方法是：增大照相机与被拍照物体的距离以增大物距，同时缩短暗箱长度以减小相距．②照相机镜头上沾有少量灰尘对成像效果影响不大,灰尘由于距离镜头太近，故它不会通过凸透镜成实像呈现在底片上。
但它会遮挡住部分射到镜头上的光，使像的亮度受到一定的影响。
2）幻灯机的操作：①由于物体通过幻灯机的镜头成的是倒立的像，故幻灯片要倒插。
②若觉得屏幕上的图像太小，则应该减小幻灯片到镜头的距离，同时增大镜头到屏幕的距离。
3）放大镜的操作：①要利用放大镜看到物体正立放大的虚像，必须保证物体到放大镜的距离小于一倍焦距。
若物体到放大镜的距离大于一倍焦距，则我们看到的就是倒立的实像了。
②如果要想将物体的像放大得更多一些，则应该稍稍增大物体到放大镜的距离，但要保证这个距离不能超过一倍焦距。
3.眼睛1)原理:U>2f,成倒立缩小的实像(与照相机相同)眼睛的晶状体相当于照相机的镜头，瞳孔相当于照相机的光圈，眼睑相当于照相机的快门，视网膜相当于照相机的底片。

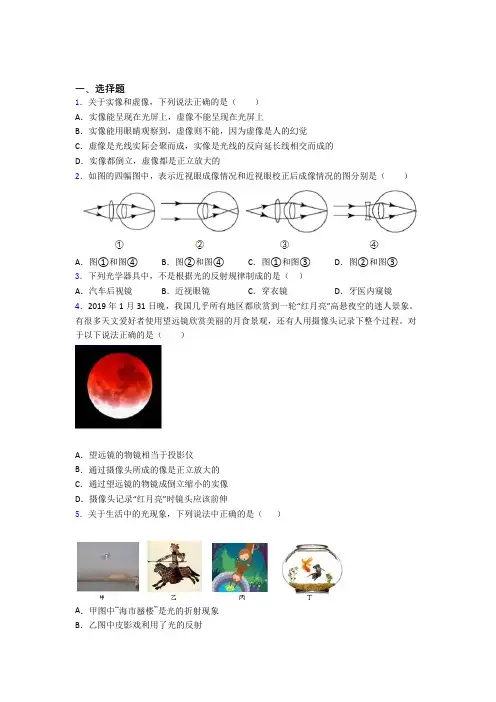

一、选择题1．关于实像和虚像，下列说法正确的是（）A．实像能呈现在光屏上，虚像不能呈现在光屏上B．实像能用眼睛观察到，虚像则不能，因为虚像是人的幻觉C．虚像是光线实际会聚而成，实像是光线的反向延长线相交而成的D．实像都倒立，虚像都是正立放大的2．如图的四幅图中，表示近视眼成像情况和近视眼校正后成像情况的图分别是（）A．图①和图④B．图②和图④C．图①和图③D．图②和图③3．下列光学器具中，不是根据光的反射规律制成的是（）A．汽车后视镜B．近视眼镜C．穿衣镜D．牙医内窥镜4．2019年1月31日晚，我国几乎所有地区都欣赏到一轮“红月亮”高悬夜空的迷人景象。
有很多天文爱好者使用望远镜欣赏美丽的月食景观，还有人用摄像头记录下整个过程。
对于以下说法正确的是（）A．望远镜的物镜相当于投影仪B．通过摄像头所成的像是正立放大的C．通过望远镜的物镜成倒立缩小的实像D．摄像头记录“红月亮”时镜头应该前伸5．关于生活中的光现象，下列说法中正确的是（）A．甲图中“海市蜃楼”是光的折射现象B．乙图中皮影戏利用了光的反射D．丁图中鱼缸里的“金鱼”是缩小的实像6．在做“研究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调节到如图的位置，光屏中心正好出现清晰的像(未画出)．下列说法正确的是( )A．凸透镜的焦距为 25 cmB．屏上的像是倒立缩小的实像C．蜡烛燃烧变短，屏上像的位置会下降D．取走光屏，则凸透镜不成像7．如下图所示的四幅图中，分别表示远视眼成像情况和矫正做法的是A．②、①B．③、①C．②、④D．③、④8．夜晚，发着光的小萤火虫从放大镜的2倍焦距处沿着主光轴匀速飞行过程中，萤火虫发出的通过放大镜部分的光逐渐减少，则萤火虫的像（）A．远离放大镜，平均速度小于萤火虫的飞行速度B．远离放大镜，平均速度大于萤火虫的飞行速度C．靠近放大镜，平均速度小于萤火虫的飞行速度D．靠近放大镜，平均速度大于萤火虫的飞行速度9．在我国首次“太空授课”中，女航天员王亚平制造了一个小水球，我们看到了她在水球中的“倒影”，如图，下列说法正确的是A．“倒影”是光的折射形成的B．“倒影”不能成在光屏上C．若王亚平距水球变近，“倒影”会变小D．若王亚平距水球变远，“倒影”会变大10．关于甲、乙、丙、丁四幅图所对应的说法错误的是B．乙图属于光的漫反射C．丙图中平面镜成像的大小与物镜间的距离无关D．丁图表明太阳光中有多种颜色的可见光11．小明同学测凸透镜的焦距实验时，光屏上的亮点不是最小时测的焦距长度为L，则该凸透镜的焦距实际长度为 ( )A．大于L B．小于1 C．等于L D．有可能大于L，有可能小于L.12．如图，有一圆柱体PQ，放在凸透镜前图示位置，它所成的图象的形状是A．B．C．D．二、填空题13．如图所示，是研究凸透镜成像的一次实验位置图，光具座上A、B、C三点分别用于放置器材，其中B点应放_______（填“光屏”、“蜡烛”或“凸透镜”）．若此时刚好在光屏上得到清晰倒立、缩小的像，则蜡烛是放在_______点．14．2016年9月15日22时04分 09秒，长征二号F-T2火箭将我国首个真正意义上的空间实验室---天宫二号，带向距地面约400公里的运行轨道.天宫二号空间实验室标志我国载人航天工程进入应用发展新阶段.天宫二号真是赶时髦，上天还带了一个“自拍神器”---—颗带着相机的伴飞小卫星.不过，这颗小卫星可并不只为炫酷而来，它既是天宫二号的守护者，又是很多空间新技术的验证平台.10月19日3时31分，神舟十一号飞船与天宫二号自动交会对接成功.航天员景海鹏、陈冬进入天宫二号.10月21日（第三天）：今晚，中央电视台《新闻联播》首次在太空播出，两名航天员天地同步收看到了《新闻联播》节目.天宫二号还开启了人类史上首次太空脑机交互实验.这项实验可将航天员的思维活动转化为操作指令，并监测航天员的脑力负荷等状态.10月22日（第四天）：两个航天员正在收集全天的工作数据，准备下传给地面.天宫二号航天员携带了笔记本电脑，不但可以协助做很多实验测试，还能收发邮件、实时地下传实验数据等等.请参照示例写出上文中所涉及的物理现象和对应的物理知识（不得与示例重复）.示例：物理现象：中央电视台《新闻联播》首次在太空播出.物理知识：电磁波传递信息.作答：物理信息：________；物理知识：________.15．为了监控取款机前的实时情况，银行ATM自动取款机上方安装有一摄像头．摄像头的工作原理相当于________透镜成倒立、________的实像；当取款人逐渐靠近取款机时，他所成的像会逐渐________(选填“变大”“变小”或“不变”)．16．在“研究凸透镜成像条件”的实验中，某次实验时的成像情况如图所示，由此可以判断出蜡烛A到凸透镜的距离所在的范围是_____，利用凸透镜的这一原理可以制成_____．17．互联网作为一种信息交流平台，给我们的生活带来很多便利，得益于光导纤维的发明和使用，利用光导纤维传输信息时实际上是光的一种____现象（填“全反射”或“折射”）；值得注意的是，少数青少年由于沉迷于网络而用眼过度导至近视，使远方物体成像在视网膜____（填“前”或“后”），需要配带用____（填“凸透镜”或“凹透镜”）制作的眼镜来矫正视力。

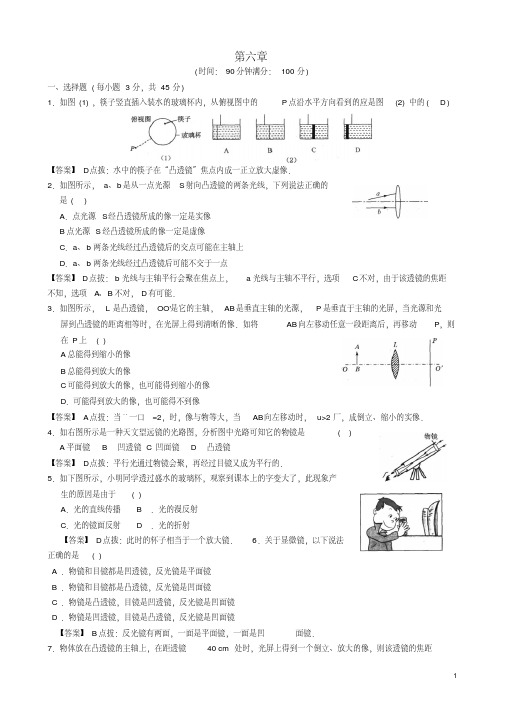

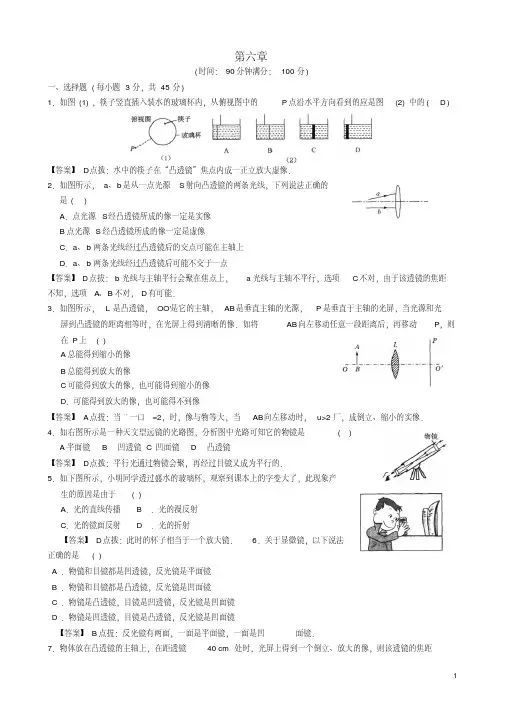

第六章(时间：90分钟满分：100分)一、选择题(每小题3分，共45分)1．如图(1)，筷子竖直插入装水的玻璃杯内，从俯视图中的P点沿水平方向看到的应是图(2)中的( D )【答案】D点拨：水中的筷子在“凸透镜”焦点内成一正立放大虚像．2．如图所示，a、b是从一点光源S射向凸透镜的两条光线，下列说法正确的是 ( )A．点光源S经凸透镜所成的像一定是实像B点光源S经凸透镜所成的像一定是虚像C．a、b两条光线经过凸透镜后的交点可能在主轴上D．a、b两条光线经过凸透镜后可能不交于一点【答案】D点拔：b光线与主轴平行会聚在焦点上，a光线与主轴不平行，选项C不对，由于该透镜的焦距不知，选项A、B不对，D有可能．3．如图所示，L是凸透镜，OO'是它的主轴，AB是垂直主轴的光源，P是垂直于主轴的光屏，当光源和光屏到凸透镜的距离相等时，在光屏上得到清晰的像．如将AB向左移动任意一段距离后，再移动P，则在P上 ( )A总能得到缩小的像B总能得到放大的像C可能得到放大的像，也可能得到缩小的像D．可能得到放大的像，也可能得不到像【答案】A点拔：当¨一口=2，时，像与物等大，当AB向左移动时，u>2厂，成倒立、缩小的实像．4．如右图所示是一种天文望远镜的光路图，分析图中光路可知它的物镜是( )A平面镜 B凹透镜 C凹面镜 D凸透镜【答案】D点拨：平行光通过物镜会聚，再经过目镜又成为平行的．5．如下图所示，小明同学透过盛水的玻璃杯，观察到课本上的字变大了，此现象产生的原因是由于 ( )A．光的直线传播 B．光的漫反射C．光的镜面反射 D．光的折射【答案】D点拨：此时的杯子相当于一个放大镜．6．关于显微镜，以下说法正确的是 ( )A．物镜和目镜都是凹透镜，反光镜是平面镜B．物镜和目镜都是凸透镜，反光镜是凹面镜C．物镜是凸透镜，目镜是凹透镜，反光镜是凹面镜D．物镜是凹透镜，目镜是凸透镜，反光镜是凹面镜【答案】B点拔：反光镜有两面，一面是平面镜，一面是凹面镜．7．物体放在凸透镜的主轴上，在距透镜40 cm处时，光屏上得到一个倒立、放大的像，则该透镜的焦距1。
一、选择题1．如图是近视眼和远视眼的成因示意图，下列说法正确的是（）A．甲是远视眼，应佩带凹透镜矫正B．甲是远视眼，晶状体折光能力较弱C．乙是近视眼，应佩带凸透镜矫正D．乙是近视眼，晶状体折光能力较弱2．在研究凸透镜成像规律的实验中，当蜡烛和透镜放在图所示的位置时，移动光屏到55cm刻度处，光屏上得到清晰的像。
若透镜位置不变，将蜡烛移到25cm刻度处，则以下判断正确的是（）①移动光屏，一定可以在屏上得到倒立放大的像②移动光屏，可能在屏上得到倒立缩小的像③移动光屏，再次成像的像距为30cmA．只有①B．①和②C．①和③D．②和③3．下列说法正确的是（）A．凸透镜对光线具有发散作用B．虚像一定是正立的，不能用光屏来承接C．小孔成像形成的像一定是倒立的虚像D．商贩在橘子上打蜡，使橘子看起来更光亮，利用了光的漫反射4．我们可以看到露水下的花脉更“清晰”，此中露水相当于（）A．照相机B．幻灯机C．投影仪D．放大镜5．如图所示有四幅图，能说明近视眼的成因及矫正的是（）A．甲、丁B．乙、丙C．乙、丁D．甲、丙6．如图所示，通过透镜的光路图正确的是（）A．B．C．D．7．高老师戴着眼镜正在批作业，听到远处有学生叫她，为了看清该学生的容貌，高老师立即摘下眼镜跟这位学生打招呼．下列说法正确的是A．高老师所戴眼镜的镜片是凸透镜B．高老师是近视眼C．高老师不戴眼镜看近物时，物体的像会成在视网膜前方D．高老师的眼球前后径可能过长或晶状体曲度可能过大8．某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到到了清晰的像，如图所示．他继续向水凸透镜内注水，使水凸透镜的焦距变小，如果不改变蜡烛和凸透镜的位置，要在光屏上再次成清晰的像（）A．光屏应向左移动，成缩小的像B．光屏应向右移动，成放大的像C．光屏应向左移动，成放大的像D．光屏应向右移动，成缩小的像9．夜晚，发着光的小萤火虫从放大镜的2倍焦距处沿着主光轴匀速飞行过程中，萤火虫发出的通过放大镜部分的光逐渐减少，则萤火虫的像（）A．远离放大镜，平均速度小于萤火虫的飞行速度B．远离放大镜，平均速度大于萤火虫的飞行速度C．靠近放大镜，平均速度小于萤火虫的飞行速度D．靠近放大镜，平均速度大于萤火虫的飞行速度10．手机扫描二维码，相当于给二维码照了一张照片，如图是市民用手机扫描物品上的二维码，查看相关信息，下列说法中正确的是A．摄像头是一个凹透镜B．二维码位于摄像头的二倍焦距以外C．二维码位于摄像头的一倍焦距和二倍焦距之间D．当二维码超出手机上设定的方框时，物品不动，把手机靠近物品11．一凸透镜的焦距为15cm，将点燃的蜡烛从离凸透镜40cm处沿主光轴移到20cm处的过程中，像的大小和像距的变化情况是（）A．像变大，像距变大B．像变小，像距变小C．像变大，像距变小D．像变小，像距变大12．在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分别为15cm和20cm的凸透镜L1和L2等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具座上，如图所示.下列说法正确的是（）A．若凸透镜是L1，小明能在光屏上看到烛焰清晰的像B．若凸透镜是L1，小明将光屏向右移动适当的距离，光屏上能出现烛焰清晰的像C．若凸透镜是L2，小明将光屏移到60cm刻度线处，光屏上能出现烛焰清晰的像D．若凸透镜是L2，小明将光屏移到70cm刻度线处，光屏上能出现烛焰清晰的像二、填空题13．凸透镜对光线有 ______ 作用，如图所示的透镜中，图 ______ 是凸透镜，图 ______ 是凹透镜。
常见的光学仪器第一节透镜A组1.透镜有___________透镜和_____________透镜两种.透镜是利用光的_______规律工作的.2.现有五种光学元件（如图6-1甲所示），乙图是光路图，方框中可放入的元件为（）A.2或4.B.1或5.C.1或3或5.D.2或3或4.3.在图6-2的甲、乙两图中画出经过透镜的折射光线.4.下列说法中正确的是（）A.光线通过凸透镜后，折射光线会聚于一点，这一点就是凸透镜的焦点.B.焦点到透镜光心的距离叫做焦距，用f表示.C.凸透镜只对平行光线有会聚作用.D.凸透镜对光线有会聚作用，所以通过凸透镜的光线一定相交于一点.5.将一个发光的小灯泡放在凸透镜的焦点上，它发出的光通过凸透镜后，将（）A.变为发散光线.B.会聚在焦点上.C.变为平行光线.D.方向不变.6.在有阳光的情况下，给你一张纸和一把刻度尺，如何粗略地测出凸透镜的焦距？B组1.为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后对光的作用相当于一个__________镜，它对太阳光的___________作用，可能会导致森林火灾.2.凸透镜的焦距是表示凸透镜对光线会聚能力的一个物理量，两个直径相同的凸透镜，它们的焦距分别为4cm和6cm，那么焦距为__________cm的凸透镜对光线会聚的能力强一些.3.根据光线通过方框前后的方向（如图6-3所示），在方框内填入适当的透镜，并标出主轴的大致位置.4.如图6-4所示画出了光线通过透镜前后的光路，请在虚线框内填上适当的透镜.5.一个寒冷而干燥的晴天，一支地质勘测队来到一片散落着枯枝败叶的荒野，附近有一条小河，河边还结着厚厚的冰，他们想休息一下，烧水做饭，却忘了带火柴和打火机，你能为他们想出办法吗？6.如图6-5所示，用粗铁丝弯成圆圈，圆圈上蒙一层透明的塑料薄膜.在薄膜上面倒入适量的水，薄膜受到水的压力作用下坠，形成了水透镜.将水透镜支在一定的高度，让阳光穿过透镜，在地面上聚焦(得到最小、最圆的亮点），便可以将放在地面的纸片点燃.请你课后做一做，并写出你做的水透镜的焦距大约是多少.第一节透镜A组1、凸，凹，折射。

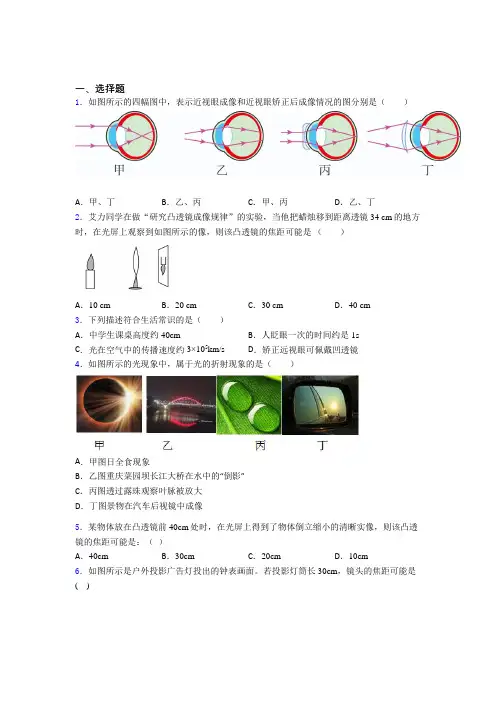

一、选择题1．如图所示的四幅图中，表示近视眼成像和近视眼矫正后成像情况的图分别是（）A．甲、丁B．乙、丙C．甲、丙D．乙、丁2．艾力同学在做“研究凸透镜成像规律”的实验，当他把蜡烛移到距离透镜34 cm的地方时，在光屏上观察到如图所示的像，则该凸透镜的焦距可能是（）A．10 cm B．20 cm C．30 cm D．40 cm3．下列描述符合生活常识的是（）A．中学生课桌高度约40cm B．人眨眼一次的时间约是1sC．光在空气中的传播速度约3×105km/s D．矫正远视眼可佩戴凹透镜4．如图所示的光现象中，属于光的折射现象的是（）A．甲图日全食现象B．乙图重庆菜园坝长江大桥在水中的“倒影”C．丙图透过露珠观察叶脉被放大D．丁图景物在汽车后视镜中成像5．某物体放在凸透镜前40cm处时，在光屏上得到了物体倒立缩小的清晰实像，则该凸透镜的焦距可能是：（）A．40cm B．30cm C．20cm D．10cm6．如图所示是户外投影广告灯投出的钟表画面。
若投影灯筒长 30cm，镜头的焦距可能是( )A．60cmB．40cmC．30cmD．20cm7．小融在“探究凸透镜成像规律”实验中,将蜡烛放置在1m长的光具座上20cm刻线处,凸透镜固定在50cm刻线处,如图所示,若凸透镜焦距为10cm,则以下说法正确的是A．蜡烛不动,移动光屏,可以成等大实像B．蜡烛不动,向右移动光屏,像会不断变大C．蜡烛移动到45cm刻线处,移动光屏,可在屏上看到正立、放大像D．图示位置在光屏上若能看到清晰的像,交换光屏和蜡烛位置,光屏上仍能成清晰的像8．我们可以看到露水下的花脉更“清晰”，此中露水相当于（）A．照相机B．幻灯机C．投影仪D．放大镜9．如下图所示的四幅图中，分别表示远视眼成像情况和矫正做法的是A．②、①B．③、①C．②、④D．③、④10．我国经常提到的像：①小孔成像②平面镜成像③放大镜成像④电影屏幕上的像⑤汽车观后镜中的像，其中（）A．属于实像的是①②③B．属于虚像的是②③④C．由于反射而成的像是②⑤D．由于折射而成的像是①③④11．如图是爱动脑筋的小强用手机和透镜自制的简易投影仪，它能将手机上的画面放大投射到白墙上，下列说法正确的是A．制作简易投影仪的透镜，可以制作近视镜镜片B．墙上呈现的是手机画面的正立、放大的虚像C．手机到透镜的距离应在透镜的一倍焦距和二倍焦距之间D．要使墙上的像变大，应增大手机与透镜间的距离12．下列光现象与其成因对应正确的是（）A．雨后彩虹一光的色散B．鱼翔浅底一一光的直线传播C．小孔成像一光的反射D．镜花水月一光的折射二、填空题13．当物体距凸透镜8cm时，在凸透镜的另一侧光屏上成一个清晰放大的像，若只将凸透镜向光屏方向移动2cm，则在光屏上又成了一个清晰的像，那么该凸透镜的焦距f范围为______。
一、选择题1．如图所示的四幅图中，表示近视眼成像和近视眼矫正后成像情况的图分别是（）A．甲、丁B．乙、丙C．甲、丙D．乙、丁2．如图是近视眼和远视眼的成因示意图，下列说法正确的是（）A．甲是远视眼，应佩带凹透镜矫正B．甲是远视眼，晶状体折光能力较弱C．乙是近视眼，应佩带凸透镜矫正D．乙是近视眼，晶状体折光能力较弱3．如图所示的光现象中，属于光的折射现象的是（）A．甲图日全食现象B．乙图重庆菜园坝长江大桥在水中的“倒影”C．丙图透过露珠观察叶脉被放大D．丁图景物在汽车后视镜中成像4．在研究凸透镜成像规律的实验中，当蜡烛和透镜放在图所示的位置时，移动光屏到55cm刻度处，光屏上得到清晰的像。
若透镜位置不变，将蜡烛移到25cm刻度处，则以下判断正确的是（）①移动光屏，一定可以在屏上得到倒立放大的像②移动光屏，可能在屏上得到倒立缩小的像③移动光屏，再次成像的像距为30cmA．只有①B．①和②C．①和③D．②和③5．如图所示，属于光的反射现象的是（）A．手影B．放大镜C．筷子好像在水面处折断D．潜望镜6．关于生活中的光现象，下列说法中正确的是（）A．甲图中“海市蜃楼”是光的折射现象B．乙图中皮影戏利用了光的反射C．丙图中水里的“月亮”是光的折射形成的D．丁图中鱼缸里的“金鱼”是缩小的实像7．将某一物体放在距一个凸透镜30厘米处，物体通过凸透镜所成像在凸透镜的另一侧60厘米处，由此可以判定像是（）A．倒立放大的实像B．正立放大的实像C．正立缩小的实像D．倒立缩小的实像8．如图所示，AC 为入射光线，CB 为折射光线．且<AO OB ．已知8OA cm =．该凸透镜的焦距可能是A ．4f cm =B ．6f cm =C ．8f cm =D ．9f cm = 9．如下图所示的四幅图中，分别表示远视眼成像情况和矫正做法的是A ．②、①B ．③、①C ．②、④D ．③、④ 10．小宇在透明的玻璃板上用黑色画笔画了个手表盘，如图甲所示．把这个玻璃板放在凸透镜的左侧位置，并用平行光源对着玻璃板上的表盘照射，如图乙所示，移动光屏直到在屏上成清晰像为止，此时表盘在光屏上所成的像是下图中的A ．B ．C ．D ．11．杭州火车东站启用了人脸识别系统，人们在摄像机前0.5~1.2米处采集面部图像，就能进行身份核验，由此判断，人脸识别相机的镜头A ．相当于凸透镜，焦距可能为0.5米B ．相当于凸透镜，焦距可能为0.1米C ．相当于凹透镜，焦距可能为0.5米D ．相当于凹透镜，焦距可能为0.1米12．把凸透镜正对太阳光，可在距凸透镜10cm 处得到一个最小最亮的光班。
一、选择题1．如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为30cm时，在光屏上得到一个清晰的实像。
下列说法正确的是（）A．该凸透镜的焦距大于10cm、小于15cmB．若保持蜡烛、凸透镜和光屏的位置不动，随着蜡烛燃烧而变短，烛焰在光屏上的像将向下移动C．保持凸透镜位置不变，将蜡烛移到光具座的30cm刻度线处，移动光屏可能得到缩小的清晰的像D．若将蜡烛远离凸透镜，为了在光屏上得到清晰的像，应将光屏适当远离凸透镜2．用手机摄像头扫描万州二中微信公众号二维码（如图所示），可快速登录万州二中微信公众平台，当手机扫描二维码时（）A．二维码是光源B．二维码中黑色部分反射光，白色部分吸收光C．手机摄像头相当于凸透镜D．二维码位于摄像头的一倍焦距以内3．下列现象中，属于光的反射的是（）A．手影的形成B．湖面上树的倒影C．放大镜使光会聚光D．开凿隧道时，利用激光束引导掘进方向4．将某一物体放在距一个凸透镜30厘米处，物体通过凸透镜所成像在凸透镜的另一侧60厘米处，由此可以判定像是（）A．倒立放大的实像B．正立放大的实像C．正立缩小的实像D．倒立缩小的实像5．我们可以看到露水下的花脉更“清晰”，此中露水相当于（）A．照相机B．幻灯机C．投影仪D．放大镜6．如图所示,把眼镜片放在烛焰与凸透镜之间,调节光屏得到烛焰清晰的像,撤去眼镜片,像变得模糊,调节光屏适当远离凸透镜,光屏上重新得到清晰的像.该眼镜片（）A．是凹透镜,属近视眼镜B．是凹透镜,属远视眼镜C．是凸透镜,属近视眼镜D．是凸透镜、属远视眼镜7．如图所示，虚线框内为一透镜，MN为透镜的主光轴，O是透镜光心，a（双箭头）和b （单箭头）是射向透镜的两条光线．已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于Q点．由图可知，下列说法中正确的是（）A．透镜是凸透镜，距离OP小于焦距B．透镜是凸透镜，距离OP大于焦距C．透镜是凹透镜，距离OQ小于焦距D．透镜是凹透镜，距离OQ大于焦距8．如图所示，是人眼看到平面镜中物体的像的情况，下列的说法中正确的是（）A．看到的像是由于人眼发出的光被镜面反射造成的B．人眼看到了平面镜中的像，所以是实像C．由于有光沿直线传播的经验，人会感觉这些光好像是从进入人眼的光线的反向延长线的交点处发出的D．因为光路是可逆的，所以才看到了平面镜中的像9．如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体。
一、选择题1．放映幻灯的时候，银幕上的像太大，想让像变小些，可以采取的办法是（）A．将幻灯片机移近银幕，同时使幻灯片远离镜头B．将幻灯片机远离银幕，同时使幻灯片远离镜头C．将幻灯片机移近银幕，同时使幻灯片移近镜头D．将幻灯片机远离银幕，同时使幻灯片移近镜头2．如图中画出了光线通过透镜（图中未画出）的情形。
其中凸透镜是（）A．a B．b、d C．c D．a、b、c、d3．关于光现象，下列说法正确的是（）A．山在水中的倒影是光的折射形成的B．筷子在水中“折断”是光的色散现象C．小孔成像是光的直线传播形成的D．凸透镜成像是光的反射形成的4．在“探究凸透镜成像的规律”实验中，下列说法正确的是（）A．将蜡烛移至a处时，移动光屏，可看见放大、正立的实像B．将蜡烛移至b处时，移动光屏，可看见缩小、倒立的实像C．将蜡烛移至c处时，移动光屏，可看见放大、倒立的实像D．将蜡烛移至d处时，移动光屏，可看见放大、正立的虚像5．在做“研究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调节到如图的位置，光屏中心正好出现清晰的像(未画出)．下列说法正确的是( )A．凸透镜的焦距为 25 cmB．屏上的像是倒立缩小的实像C．蜡烛燃烧变短，屏上像的位置会下降D ．取走光屏，则凸透镜不成像6．在儿童乐园，摄影师给卡通人物照相.在对焦时，发现毛玻璃上卡通人像的位置如图甲所示.为了使毛玻璃上卡通人像的位置如图乙所示，摄像师应当将镜头适当地A ．向下并且向右移B ．向下并且向左移C ．向上并且向左移D ．向上并且向右移 7．如图所示，AC 为入射光线，CB 为折射光线．且<AO OB ．已知8OA cm =．该凸透镜的焦距可能是A ．4f cm =B ．6f cm =C ．8f cm =D ．9f cm = 8．如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体。
拿一个远视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走远视眼镜则烛焰的像变得模糊．在拿走远视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是（ ）A ．将蜡烛靠近凸透镜B ．将光屏远离凸透镜C ．将光屏靠近凸透镜D ．将光屏和蜡烛同时靠近凸透镜 9．某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到到了清晰的像，如图所示．他继续向水凸透镜内注水，使水凸透镜的焦距变小，如果不改变蜡烛和凸透镜的位置，要在光屏上再次成清晰的像（ ）A ．光屏应向左移动，成缩小的像B ．光屏应向右移动，成放大的像C ．光屏应向左移动，成放大的像D ．光屏应向右移动，成缩小的像 10．我国经常提到的像：①小孔成像②平面镜成像 ③放大镜成像 ④电影屏幕上的像 ⑤汽车观后镜中的像，其中（ ）A ．属于实像的是①②③B ．属于虚像的是②③④C．由于反射而成的像是②⑤D．由于折射而成的像是①③④11．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是A．该凸透镜的焦距是16cmB．当u=12cm时，在光屏上能得到一个缩小的像C．当u=20cm时成放大的像．投影仪就是根据这一原理制成的D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小12．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是A．该凸透镜的焦距是20cmB．当u=15cm时，光屏上不能成像C．当u=25cm时成缩小的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜11cm处移动到30cm处的过程中，像逐渐变小二、填空题13．俗话说“三十八把眼花”，花眼的人应该佩戴_________透镜（填“凸”或“凹”）。
14．如图所示，是研究凸透镜成像的一次实验位置图，光具座上A、B、C三点分别用于放置器材，其中B点应放_______（填“光屏”、“蜡烛”或“凸透镜”）．若此时刚好在光屏上得到清晰倒立、缩小的像，则蜡烛是放在_______点．15．近视同学的晶状体相比于不近视的同学更加_________（选填“凸”或“凹”）一些如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是眼睛观察的物体，拿一个近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊．在拿走近视眼镜后，将光屏向_________（填“左”或“右”）移动能使光屏上重新得到清晰的像．16．目前青少年近视现象十分严重，应加强用眼保护，图中表示近视眼成像示意图的是________图，应配戴_________镜制成的眼镜矫正．17．矫正近视眼的眼镜的镜片应是_____透镜．18．在“研究凸透镜成像条件”的实验中，某次实验时的成像情况如图所示，由此可以判断出蜡烛A到凸透镜的距离所在的范围是_____，利用凸透镜的这一原理可以制成_____．19．小林在家里拿爷爷的放大镜做实验．第一次小林通过放大镜看到书上的字如图甲所示,此时他看到的是字的__像;第二次小林通过放大镜看到书上的字如图乙所示,这时他看到的是字的__像（以上两空均选填“实”或“虚”）．从图甲到图乙的变化过程中,放大镜是逐渐____（选填“靠近”或“远离”）书本的．与图乙所反映的成像规律相同的光学仪器有_______．20．在用手机拍照时，通过镜头所成的像是倒立、缩小的______（选填“实像”或“虚像”），手机镜头实际上是凸透镜，这类透镜在生活中用于矫正______眼（选填“近视”或“远视”）。
三、解答题21．如图为一种望远镜内部部分光路图，物镜和目镜都是凸透镜，O1为物镜光心。
F1为物镜焦点，O2为目镜的光心，F2为目镜的焦点。
用该望远镜观测物体AB时：(1)AB经物镜成一个______（选填“倒立”、“正立”）、______（选填“放大”、“等大”、“缩小”）的______（选填“实”、“虚”）像A'B'。
此时物镜的成像原理与______（选填“放大镜”、“投影仪”、“照相机”）的成像原理相同；(2)AB离物镜的距离u与物镜焦距f的大小满足的关系是______（选填“u＜f”、“f＜u＜2f”、“u＞2f”）。
物体AB远离物镜时，经物镜所成的像______（选填“变大”、“不变”、“变小”）；(3)画出光线a、b经目镜折射后的光线______。
22．阅读短文，回答问题菲涅尔透镜甲图中图1是平凸透镜的截面图，由光学知识可知，平行光由平凸透镜左侧垂直入射，在透镜中传播方向不变，只有经透镜另一侧面时才发生偏折，并会聚于焦点。
若在图2中将平凸透镜中阴影部分去掉，保留图中曲面的白色部分并将其向左平移到透镜左侧平面处，即为图3，这样的透镜叫做菲涅尔透镜。
菲涅尔透镜与平凸透镜一样，仍能将平行于主光轴的光线会聚于焦点。
与平凸透镜相比，光在菲涅尔透镜中传播时减少了在透镜中直线传播的部分，只保留透镜发生折射的曲面，因此，在节省透镜材料的同时也减少了光在透镜中传播的光能损失。
菲涅尔透镜有着广泛的应用，如图乙所示为手机闪光灯上用到的菲涅尔透镜，从上方俯视，它由数个同心圆纹路的玻璃组成。
菲涅尔透镜是聚光太阳能系统中重要的光学部件之一，它能提高太阳能板上单位面积获得的光能，如图丙所示从上方垂直菲涅尔透镜的光束，在一半焦距处面积只有原来的四分之一。
（1）根据短文可知，将平凸透镜改进为菲涅尔透镜仍能聚光，是因为________________（2）下面关于菲涅尔透镜的说法，不正确的是_______.A．使用菲涅尔透镜的手机，闪光灯部分可以做得更薄B．与相同直径的平凸透镜相比，光能损失减少C．菲混尔透镜是由一圈圈凸透镜和凹透镜组成D．与相同直径的平凸透镜相比，所用材料减少（3）如图丁所示，F、OOˊ分别是菲涅尔透镜的焦点和主光轴，请画出入射光线经过菲涅尔透镜的光路______.（4）如图戊所示，一太阳能板置于菲涅尔透镜下方的一半焦距处，则与不放置菲涅尔透镜相比，太阳能板上受光照部分的光能提高为原来的_______倍．（不考虑光传播过程中的能量描失）（5）为了更好地接受太阳能，太阳能板受光面应涂上____。
A．黑色B．红色C．蓝色D．白色23．阅读短文，回答问题．无人机无人机以高分辩率高速摄像机、轻型光学相机、超声波传感器、激光扫描仪、红外夜视仪等设备获取信息，广泛应用在航拍，交通等领域。
如图为某型号无人机，整机质量2千克，摄像机拍摄速度11000帧/秒（即每秒拍摄画面的帧数为11000帧），该无人机部分零件采用碳纤维材料制成。
（1）红外夜视仪夜晚能够识别人体、岩石，是因为被识别物体的______不同，发出的红外线强度不同。
（2）超声波传感器可探测无人机在飞行时遇到的障碍物，这是利用了超声波________的特点。
（3）若悬停在空中的无人机向固定在地面上的障碍物垂直发射超声波，经过0.1s收到回波，则其发射超声波时与障碍物间的距离约为_____m。
（已知超声波在空气中的传播速度为340m/s）（4）摄像机拍照镜头可看作凸透镜，当摄像机向被拍摄的物体靠近时，物体所成实像的像距将变_____（选填“大”或“小”）。
从摄像机中看到的像变模糊，为了仍能拍摄出清晰的像，可在摄像机镜头前加一个____（选填“凸”或“凹”）透镜，使近距被拍摄的物体清晰成像。
（5）在轿车限速120km/h的某高速公路上，交警利用该无人机进行道路通行情况实时监测。
无人机在某轿车通行1.05m的过程中拍摄330帧，则该监测的轿车速度是_____m/s，该轿车______（选填“超速”或“不超速”）。
24．中国天眼从1609年，伽利略制作出第一架光学望远镜到射电望远镜诞生的三百多年里，光学望远镜一直是天文观测的重要工具．世界上最大的单口径、最灵敏的射电望远镜——500米口径球面射电望远镜（Five-hundred-meter Aperture Spherical radio Telescope简称FAST），如图所示，被誉为“中国天眼”，是我国天文学家南仁东带领他的研究团队于2016年9月25门建成的．相比德国波恩100米望远镜，FAST灵敏度提高约10倍；相比美国阿雷西博350米望远镜，综合性能提高约10倍．FAST将在未来20～30年保持世界一流地位．FAST的最大特点是索网结构可随天体的移动自动变化，带动索网上的反射面板产生变化．FAST是使用一种称为“漂移扫描”的方式来进行观测的．所谓的“漂移扫描”和“守株待兔”的思路相类似，就是望远镜不动，固定的指向天顶，等着天体自己运动到望远镜的视野里面．2017年10月10日，中国科学院国家天文台宣布，FAST经过一年紧张调试，探测到数十个优质脉冲星候选体，目前已通过系统认证的脉冲星达6颗．其中两颗脉冲星的具体信息为：一颗自转周期为1.83秒，距离地球约1.6万光年；另一颗自转周期为0.59秒，距离地球约4100光年．对脉冲星的观察、研究对揭示宇宙诞生和演变的奥秘具有重要意义．根据上述材料，回答下列问题：（1）世界上最大的单口径、最灵敏的____________望远镜，被誉为“中国天眼”；（2）FAST的最大特点是索网结构可随天体的移动自动变化，带动索网上的___________产生变化；（3）光年是____________的单位；（4）“中国天眼”能“扫描”到微弱的射电波，是因为球形反射面对射电波有____________作用．（选填“会聚”或“发散”）25．如图，已知凸透镜的焦距为15cm，画出图中两条光线经凸透镜后的光线。
