备战2014中考——简单电路练习题

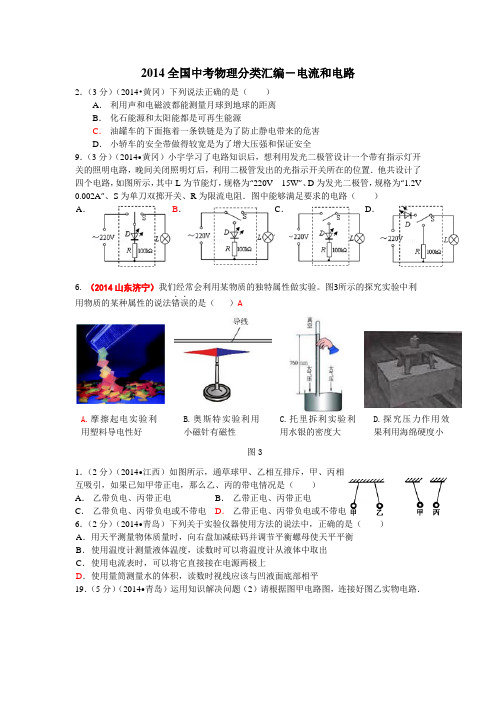

2014全国中考物理分类汇编－电流和电路2．（3分）（2014•黄冈）下列说法正确的是（ ）A ． 利用声和电磁波都能测量月球到地球的距离B ． 化石能源和太阳能都是可再生能源C ． 油罐车的下面拖着一条铁链是为了防止静电带来的危害D ． 小轿车的安全带做得较宽是为了增大压强和保证安全9．（3分）（2014•黄冈）小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L 为节能灯，规格为“220V 15W ”、D 为发光二极管，规格为“1.2V ． ．6. （2014山东济宁）我们经常会利用某物质的独特属性做实验。

图3所示的探究实验中利 用物质的某种属性的说法错误．．的是（ ）A1．（2分）（2014•江西）如图所示，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是（ ）A ． 乙带负电、丙带正电B ． 乙带正电、丙带正电C ． 乙带负电、丙带负电或不带电D ． 乙带正电、丙带负电或不带电A.摩擦起电实验利用塑料导电性好 B.奥斯特实验利用小磁针有磁性C.托里拆利实验利用水银的密度大D.探究压力作用效果利用海绵硬度小 图3：7．（2分）（2014•邵阳）为了节约电能，人们设计出一种由声控开关和光控开关共同控制楼道路灯的电路，要求只有当这两个开关都闭合（即夜晚有人经过发声）时，灯才亮，符合这．．．．6．（2分）（2014•菏泽）小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一13．（2分）（2014•菏泽）根据图1所示的实物连接图，在图2的框中画出电路图．15．（3分）（2014•株洲）如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路．已知通过R1和R2的电流分别为4mA 和10mA，则通过R3的电流可能是（）A．4mA B．6mA C．10mA D．14mA25．（4分）（2014•株洲）图是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b 分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线a（填“a”或“b”）流入电流表，其示数是A．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“”的接线柱相连，b与标有“”的接线柱相连．故答案为：a；0.4；0.6；﹣．(4)（2014浙江宁波）上《电流》一课时，老师常用水的流量和水流来类比电量和电流。

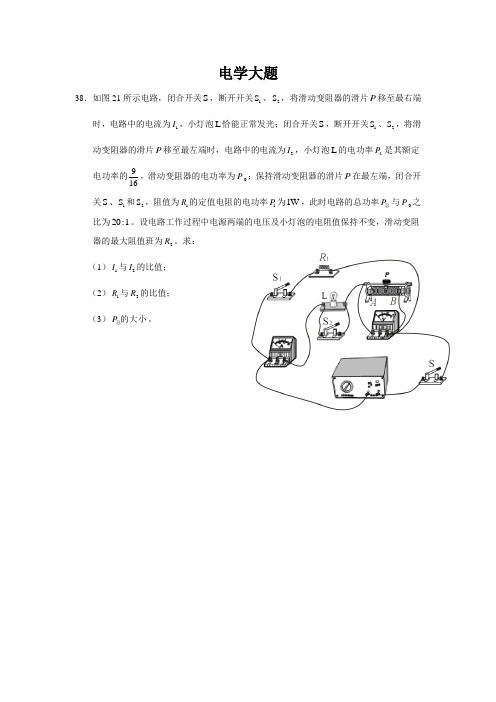

电学大题38．如图21所示电路，闭合开关S ，断开开关1S 、2S ，将滑动变阻器的滑片P 移至最右端时，电路中的电流为1I ，小灯泡L 恰能正常发光；闭合开关S ，断开开关1S 、2S ，将滑动变阻器的滑片P 移至最左端时，电路中的电流为2I ，小灯泡L 的电功率L P 是其额定电功率的916，滑动变阻器的电功率为0P ；保持滑动变阻器的滑片P 在最左端，闭合开关S 、1S 和2S ，阻值为1R 的定值电阻的电功率1P 为1W ，此时电路的总功率P 总与0P 之比为20:1。

设电路工作过程中电源两端的电压及小灯泡的电阻值保持不变，滑动变阻器的最大阻值班为2R 。

求：（1）1I 与2I 的比值； （2）1R 与2R 的比值； （3）P 总的大小。

38．如图24所示，电源两端电压U 保持不变。

当开关1S 闭合、2S 断开，滑动变阻器的滑片P 置于B 端时，滑动变阻器接入电路的电阻为3R 时，电压表1V 的示数为1U ，电压表2V 的示数为2U ；当开关1S 闭合、2S 断开，滑动变阻器的滑片P 置于A 端时，电阻1R 消耗的电功率为1P ，电流表A 的示数为0.5A 。

已知：1 2.5w P =，12:1:2U U =，28R =Ω。

求：（1）电源两端的电压U ；（2）当开关1S 、2S 闭合，滑动变阻器的滑片P 置于B 端时，电路消耗的电功率P 。

38．课外活动小组要设计一个加热功率为200W 、保温功率为20W 的电热器，其简易电路图如图18甲所求示，1R 、2R 是电热丝，电热器接住220V恒压电源上，设电热丝的阻值不随温度变化。

（1）求：1R 的阻值。

（2）求：电热器处于保温状态时，2R 消耗的电功率。

（3）用甲图中的电热丝1R 和2R 连接成如图18乙所示电路图，通过计算说明这样的设计是否满足设计要求。

40．如图22所示电路，电源电压保持不变，小灯泡标有“3V 0.3A ”，且灯丝电阻不随温度变化，1R 为定值电阻，1V 和2V 是两块相同的电压表。

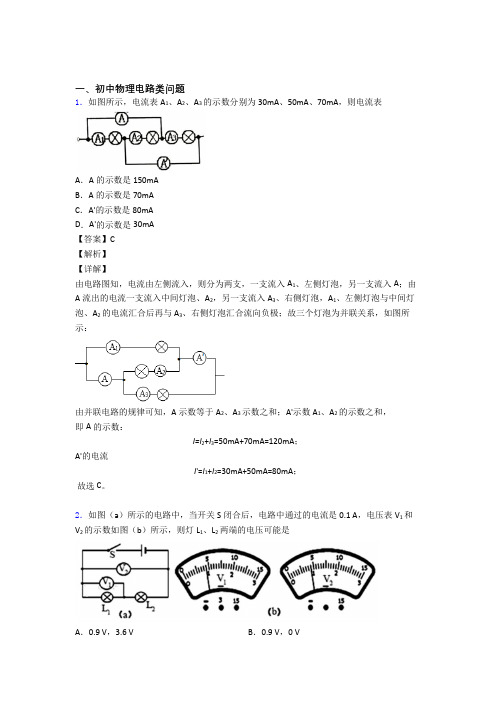

一、初中物理电路类问题1．如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表A．A的示数是150mAB．A的示数是70mAC．A'的示数是80mAD．A'的示数是30mA【答案】C【解析】【详解】由电路图知，电流由左侧流入，则分为两支，一支流入A1、左侧灯泡，另一支流入A；由A流出的电流一支流入中间灯泡、A2，另一支流入A3、右侧灯泡，A1、左侧灯泡与中间灯泡、A2的电流汇合后再与A3、右侧灯泡汇合流向负极；故三个灯泡为并联关系，如图所示：由并联电路的规律可知，A示数等于A2、A3示数之和；A'示数A1、A2的示数之和，即A的示数：I=I2+I3=50mA+70mA=120mA；A'的电流I'=I1+I2=30mA+50mA=80mA；故选C。

2．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压可能是A．0.9 V，3.6 V B．0.9 V，0 VC．4.5 V，0 V D．4.5 V，4.5 V【答案】ABC【解析】【详解】由电路图可知，两灯泡串联，电压表V2测电源的电压，V1测灯L1两端的电压。

电路可能会存在以下几种情况：(1)若电路正常时：因串联电路中总电压等于各分电压之和，且V2偏转的角度等于V1偏转的角度，所以，电压表V2选择的量程为0～15V，分度值为0.5V，电源的电压U=4.5V；电压表V1选择的量程为0～3V，分度值为0.1V，灯泡L1两端的电压U1=0.9V；则灯泡L2两端的电压为：U2=U-U1=4.5V-0.9V=3.6V；(2)若L1短路，V1偏转的角度为零，图中没有这种情况；(3)若L2短路，则L2的电压为零，V1和V2测L1的电压，也就是电源电压，即示数相同，若都是大量程，即都是4.5V，若都是小量程，即都是0.9V；即则灯L1、L2两端的电压可能是4.5V、0；或0.9V、0；(4)若L1断路，V1和V2测电源电压，即示数相同，若都是大量程，即都是4.5V，若都是小量程，即都是0.9V，但电路中无电流，不符合题意；(5)若L2断路，V1不能和电源相连，故示数为零；V2测电源电压，若是大量程，即是4.5V，若是小量程，即是0.9V，但电路中无电流，不符合题意；故选ABC3．定值电阻R1标有“10Ω 2A”，R2标有“20Ω 1.5A”的字样。

一、初中物理家庭电路故障的分析问题1．下列关于家庭用电知识的说法正确的是( )A．制作保险丝应选择熔点较高，电阻较小的材料B．控制电灯的开关应连接在火线与该电灯之间C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插座插进插座时，灯不亮且空气开关跳闸，则台灯断路D．使用螺丝刀形状的试电笔时手不能接触上端的金属帽【答案】B【解析】【详解】A．制作保险丝应选择熔点较低、电阻较大的铅锑合金的材料制成的，故A错误；B．为了防止发生触电事故，控制电灯的开关必须接在火线与电灯之间，故B正确；C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插头插进插座时，总功率不大，此时灯不亮且空气开关跳闸，则故障可能是台灯短路，故C错误；D．使用螺丝刀形状的试电笔时，手指必须触到试电笔上端的金属帽（又叫笔尾金属体），故D错误；故选B。

2．如图所示是一种空气开关原理图，当电流超过限制电流时，会自动切断电路。

(1)空气开关的原理是当电流超过限制电流时，会自动切断电路，电流过大的原因是：一、短路；二、___；(2)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开刚转动时，杠杆OA属于_________杠杆。

【答案】用电器总功率过大省力【解析】【分析】【详解】(1)[1]电流过大的原因有短路或者用电器总功率过大。

(2)[2]金属杆OA可看作杠杆，支点是O，弹簧的拉力是动力，杠杆OA的重力是阻力，这时杠杆的动力臂大于阻力臂，所以OA属于省力杠杆。

3．如图是小许家中关于家庭电路的几个器件：（1）如图（1）所示，该电能表的示数为_______kW·h；由表上铭牌可知，他家同时使用的用电器的功率最多只能为____________W；（2）如图（2）的两只白炽灯泡，若这两只灯泡灯丝的长度相同，则灯丝较粗的是________（甲/乙）灯，若将它们串联接在220V电源上，较亮的是_____（甲/乙）灯，它们的总功率_______（大于/等于/小于）25W；（3）如图（3）所示是测电笔的结构示意图。

初中电路图练习题初中电路图练习题电路图是电子学的基础，对于初中生来说，学习电路图是非常重要的。

通过练习电路图，学生可以加深对电流、电压和电阻等基本概念的理解，提高解决实际问题的能力。

下面，我们将介绍几个初中电路图练习题，帮助学生更好地掌握电路图的知识。

1. 串联电路假设有三个电阻分别为R1、R2和R3，它们串联连接在一起，电源电压为U。

请问：a) 电阻的总和是多少？b) 电流的大小是多少？c) 每个电阻上的电压分别是多少？解答：a) 电阻的总和为R = R1 + R2 + R3。

b) 电流的大小为I = U / R。

c) 每个电阻上的电压分别为U1 = I * R1，U2 = I * R2，U3 = I * R3。

2. 并联电路假设有三个电阻分别为R1、R2和R3，它们并联连接在一起，电源电压为U。

请问：a) 电阻的总和是多少？b) 电流的大小是多少？c) 每个电阻上的电压分别是多少？解答：a) 电阻的总和为1 / R = 1 / R1 + 1 / R2 + 1 / R3。

b) 电流的大小为I = U / R。

c) 每个电阻上的电压相等，均为U。

3. 电阻的等效假设有两个电阻分别为R1和R2，它们串联连接在一起，电源电压为U。

如果将这两个电阻替换为一个等效电阻Re，使得电路的总电阻不变，请问等效电阻Re的计算公式是什么？解答：根据串联电路的特性，电阻的总和为R = R1 + R2。

因此，等效电阻Re = R1 +R2。

4. 电路图的绘制根据以下要求，绘制一个简单的电路图：a) 有一个电源，电压为U。

b) 有两个电阻，分别为R1和R2。

c) 两个电阻并联连接在一起。

d) 电流的方向从电源正极流向负极。

解答：在纸上绘制一个直线，表示电路。

在直线的一端绘制一个“+”号，表示电源正极；在另一端绘制一个“-”号，表示电源负极。

在直线上绘制两个平行的线段，表示两个电阻，并用字母R1和R2表示。

在两个电阻之间绘制一个平行的符号，表示并联连接。

初三最简单的物理电路图练习题电路图是物理学习中的重要内容之一。

通过练习解析电路图，不仅可以巩固对电路基本知识的理解，还能培养逻辑思维和解决问题的能力。

下面，将为大家提供一些初三最简单的物理电路图练习题，帮助大家更好地理解电路图的概念和运用。

1. 单灯电路图练习题a) 将一个电池和一个灯泡连接在一起，画出电路图；b) 描述电流在这个电路中的流向；c) 当电路开关打开时，灯泡是否亮起？解释原因。

2. 串联电路练习题a) 将两个灯泡连接在同一个电路中，画出电路图；b) 两个灯泡是否同时亮起？解释原因；c) 当其中一个灯泡烧坏时，另一个灯泡是否还能正常工作？3. 并联电路练习题a) 将两个灯泡连接在两个独立的电路中，画出电路图；b) 两个灯泡是否同时亮起？解释原因；c) 当其中一个灯泡烧坏时，另一个灯泡是否还能正常工作？4. 电路中的开关练习题a) 在一个电路图中，增加一个开关，画出新的电路图；b) 描述电流在这个新电路中的流向；c) 当开关打开时，灯泡是否亮起？解释原因；d) 当开关关闭时，灯泡是否亮起？解释原因。

在解析这些电路图练习题时，注意以下几点：首先，根据题目要求画出电路图。

电路图中应涵盖所有的元件和电流的流向。

其次，在解析电路图时，需要了解串联和并联的概念。

串联是指将多个元件依次连接在一起，电流依次通过每个元件；并联是指将多个元件同时连接在一个节点上，电流同时通过每个元件。

接着，根据电路中的电源、导线和元件来分析电流的流向。

电流从电源的正极出发，顺着导线流动，经过各个元件，再返回电源的负极。

最后，在分析题目中给出的情况时，需结合电路图和相关物理知识来进行解析。

例如，在有开关的电路中，开关打开时，电流可以通路，灯泡亮起；而开关关闭时，电流被切断，灯泡熄灭。

通过解析这些简单的电路图练习题，我们可以更好地理解电路图的绘制、分析和运用。

希望同学们能够认真思考，积极动手实践，提高解决问题和分析电路图的能力。

简单电路练习题 Prepared on 22 November 2020一、简单电路练习题1.某种电吹风机可以吹出冷风或热风，使用时闭合“冷风”开关，吹出冷风；再闭合“热风”开关吹出热风。

但只闭合“热风”开关，电吹风机不会工作，以“”表示电热丝，“”表示电动机，该电吹风机内部的电路连接可以是下图的2.如图2是小明设计的简易起重机的电路．下列操作中，电动机能工作的是A.只闭合S 2B.只闭合S 1、S 2C.只闭合S 3D.只闭合S 1、S 33.汽车在转向前。

司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时.另一个仍能正常工作，这两个转向灯在电路中的连接方式为 ，转向杆相当干电路中的 。

4、如右图3所示，电路元件及导线连接均完好，闭合开关S1 、S2 ，则 A ． L 1 不能发光， L2 能发光 B ． L1 能发光， L 2 不能发光 C ． L 1 、L2 都能发光 D ． L 1 、L2 都不能发光5．下列关于电源的说法中，正确的是( )。

A ．电源是消耗电能的装置B ．电源是提供电能的装置C.电源是把电能转化成其他形式的能的装置 D ．以上说法都是错误的 6.在串联电路中关于开关安装的位置，下列说法正确的是(’ )。

A ．只要能控制电路，安装在什么地方都可以B ．要安装在靠近小灯泡一些C ·要安装在靠近电源正极D ．要安装在靠近电源负极7.某同学使用手电筒时发现小灯泡不亮，在进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是( )。

A.小灯泡灯丝断了B.电池两端电压过低 C ．小灯泡接触不良 D.开关处出现短路 8．在电工书上，列出白炽电灯的一项常见故障与检修方法如下表： 上述故障的可能原因可以概括成( )。

A ．电路出现了开路 B ．电路出现了短路 C 。

电路组成不完整 D ．以上三种原因都有可能9．如下图所示是一种门铃电路，请根据题意在方框内画出它的电路图。

第Ⅰ卷（选择题，共30分）一、选择题（本题10小题．每小题3分，共30分；请将每题只有一个符合题意的选项填写在相应题后的括号内）1．关于生活中的一些电路连接，下列判断不正确的是（）A．节日的夜晚，装扮秦淮河畔小树的小彩灯是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的2．图3-1为路口交通指示灯的示意图。

指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。

据你对交通指示灯的了解可以推断（）A．红灯、黄灯、绿灯是串联的 B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联3．如图3-2甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（）。

图3-2甲图3-2乙图3-1 图3-3 图3-4 图3-54．如图13-3所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A=、I B=、I C=，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值5．小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图13-4所示的电路。

当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（）A、A1的示数变大，A2的示数不变B、A1的示数变小，A2的示数变大C、A1的示数变大，A2的示数变小D、A1的示数不变，A2的示数变大6．如图3-5所示，开关S闭合时，可能发生的现象是（）A. L1被烧坏B. L1、L2均不发光C. 电池被烧坏D. L2被烧坏7．如图3-6所示，粗心的小强把电流表当作电压表接在了L1的两端。

一、初中物理电路类问题1．如图所示，电源电压不变，闭合开关S ，当滑动变阻器滑片P 向右移动时（ ）A ．电流表A 1示数变小，电压表V 示数不变B ．电流表A 2示数变大，电压表V 示数不变C ．电压表V 示数与电流表A 1示数比值不变D ．电压表V 示数与电流表A 2示数比值变小【答案】C【解析】【分析】【详解】AB ．由电路图可知，R 1与R 2并联，电流表A 1测R 1支路的电流，电流表A 2测干路电流，电压表测电源的电压。

因电源电压不变，所以，当滑动变阻器滑片P 向右移动时，电压表V 的示数不变。

因并联电路中各支路独立工作、互不影响，所以，通过R 1的电流不变，即电流表A 1的示数不变；当滑动变阻器滑片P 向右移动时，滑动变阻器接入电路中的电阻变大，由=U I R可知，通过R 2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A 2的示数变小。

综上可知，电压表V 的示数不变，电流表A 1的示数不变，电流表A 2的示数变小，故AB 错误；CD ．因为电压表V 的示数不变，电流表A 1的示数不变，电流表A 2的示数变小，所以电压表V 的示数与电流表A 1的示数的比值不变，电压表的示数与电流表A 2的示数的比值变大，故C 正确，D 错误。

故选C 。

2．如图所示电路中，三个规格完全相同的灯泡12L L 、和3L 。

开关S 闭合后，三个灯泡都发光，两电流表都有示数。

下列说法正确的是（ ）A ．若只将灯泡1L 与2L 的位置对调，灯泡3L 的亮度会发生改变B ．若只将灯泡1L 与3L 的位置对调，灯泡2L 的亮度不会发生改变C ．若用电压表12V V 、分别替换电流表12A A 、，电压表1V 的示数比2V 的大D ．若用电压表12V V 、分别替换电流表12A A 、，三个灯泡的亮度会相同【答案】BD【解析】【分析】本题考查串、并联电路的特点。

【详解】AB ．由电路图可知，三个灯泡并联，由于三个灯泡规格相同，根据并联电路的电流特点，则通过三个灯泡的电流也相同，所以无论怎么调换灯泡的位置，其电流都不变，则亮度也不变，故A 不正确，B 正确；CD ．若用电压表12V V 、替换电流表12A A 、，则三个灯泡变成串联连接，根据串联电路的电流特点，则通过三个灯泡的电流相等，因为三个灯泡规格相同，则三个灯泡的亮度一样，而V 1测灯L 1、L 2的总电压，V 2测灯L 1、L 2的总电压，所以每个灯泡两端的电压相等，那么12V V 、测得的电压相等，故C 不正确，D 正确。
