(缩放A4打印)新人教版物理第十七章 欧姆定律单元测试题(4)

2024-2025学年人教版九年级物理全一册《第十七章欧姆定律》单元检测卷-附答案一、选择题。

1、几位同学学习了欧姆定律后，根据I=UR ，导出了R=UI．于是他们提出了以下几种看法，你认为正确的是（）A．导体电阻的大小跟通过导体中的电流成反比B．导体电阻的大小跟加在导体两端的电压成正比C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D．导体两端不加电压时，导体的电阻为零2、由欧姆定律I=UR 导出R=UI，以下说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻在电流减小到零时非常大D．以上说法都不对3、用如图所示的实验电路图“探究电流与电压、电阻的关系实验”,下列注意事项错误的是（）A．连接电路时,开关应该是断开的B．连接滑动变阻器时,滑片要滑到阻值最小的位置C．连接电表时,必须使电流从“+”接线柱流入,从“-”接线柱流出D．每次更换电阻后,要调节变阻器,使电压表的示数相同4、如图，在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是（）A．读出电流表与电压表的示数B．将滑片P向左移动C．将滑片P向右移动D．适当减少电池的节数5、某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6 V，滑动变阻器标有“20 Ω，1 A”字样，实验中该同学填写的实验数据如下表所示．①该同学测得此电阻的阻值约为10 Ω；①序号“3”的实验中，滑动变阻器与待测电阻的阻值之比为1:2；①序号“1”和“4”的实验数据表明待测电阻R，不是定值电阻；①仅用该同学的实验器材就能探究电流与电压的关系．上述关于实验的几种说法中正确的是A．①①B．①①C．①①①D．①①6、对公式R=U/I下列说法中正确的是（）A．导体电阻的大小跟它两端的电压和通过的电流无关B．导体电阻的大小跟导体中的电流成反比C．导体电阻的大小跟导体两端的电压成正比D．当导体两端的电压为零时，导体的电阻也为零7、下列关于电流、电压、电阻的关系说法正确的是（）A．电压大的电路中电流一定大B．电阻大的电路中电流一定小C．导体中的电流与电压、电阻无关D．导体中的电阻与电流、电压无关8、关于电流、电压和电阻的关系，下列说法正确的是（）A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比B．有电流通过这段导体，这段导体两端一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．两个电阻中的电流相等，则两电阻一定是串联9、如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片向右滑动过程中，说法正确的（）A．滑动变阻器接入电路电阻变大，电压表V示数变大B．电流表A1示数变小，电流表A示数变大，电压表V示数不变C．电流表A与A1示数之差变小，电压表V与A示数之比变大D．电压表V与电流表A1示数之比变大，电压表V与电流表A示数的乘积变小10、如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电压表的示数变大B．电流表A1和电流表A2的示数均减小C．电流表A1的示数与电流表A2的示数之差减小D．电压表V的示数与电流表A1的示数比值不变二、填空题。

人教版初中物理九年级第17章《欧姆定律》单元测试试题（含答案）第17章《欧姆定律》单元测试题一、单选题（每小题只有一个正确答案）1．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时（）A．电流表示数变大，电压表与电流表示数之比变大B．电流表示数变小，电压表与电流表示数之比不变C．电流表示数变大，电压表与电流表示数之比不变D．电流表示数变小，电压表与电流表示数之比变大2．在如图所示的电路中，下列分析不正确的是（）A．只闭合S1时，L1发光、L2不发光，A1测L1的电流，A2无示数B．只闭合S3时，L1、L2都发光，A1、A2的示数相等C．闭合S1、S2时，L1、L2都发光，A1有示数，A2无示数D．闭合S1、S3时，L1、L2都发光，A1、A2均有示数3．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化关系如图甲。

现把灯泡L接入如图乙的电路中，电源电压恒为10V，电流表量程为“0～0.6A”，电压表量程为“0～15V”，则下列说法正确的是（）A．灯泡L正常发光时，电压表示数为6VB．当电流表示数为0.4A时，电压表示数为7.6VC．灯泡L的电阻值随电压表示数的增大而增大1 / 9D．为了保证电路安全，整个电路消耗的最大功率为6W4．小明在做电学实验时，连成的电路如图所示，已知他所使用的电流表量程为0～0.6 A，电压表量程为0～3 V，滑动变阻器的最大阻值为50 Ω，灯泡标有“5V 2.5W”，电源电压为6V且保持不变．若不计温度对电阻的影响，开关S闭合后，在实验操作正确的情况下，为保证各电路元件不损坏，下列说法中正确的是（）A．电流表的最大示数是0.6 A B．灯两端的最小电压是1VC．滑动变阻器阻值的变化范围2～10Ω D．滑动变阻器消耗的最小电功率为0 W 5．如图所示，在图（a）所示的电路中，当开关S闭合后，两个电压表的指针偏转至表盘的同一位置，如图（b）所示。

2023年人教版九年级物理上册第十七章欧姆定律单元测试卷及答案满分：100分钟考试时间：80分钟一、选择题(每题3分，共30分)1．对欧姆定律的理解，下列说法中错误的是()A．对同一导体，导体中的电流与这段导体两端的电压成正比B．在电压不变时，导体的电阻愈大，通过的电流则愈小C．在电压相同时，导体的电阻与电流成反比D．对同一导体，导体两端的电压与通过电流的比值不变2．对人体安全的电压不高于36 V，能引起人感觉的最小电流约为1 mA，人体允许通过的安全电流小于10 mA，则人体的电阻大约为()A．36 ΩB．360 ΩC. 3 600 ΩD. 36 000 Ω3．下图为定值电阻甲和乙的电流与电压的关系图象，将它们串联后接入电路中。

关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是()A．I甲＝I乙B．I甲＞I乙C．U甲＜U乙D．U甲＝U乙4．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小，通过电铃的电流需要达到一定大小时电铃才能发声。

下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是()5．如图所示，定值电阻R1＝50 Ω，R2＝10 Ω，开关S闭合时，R1、R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是()A．I1∶I2＝1 ∶1B．I1∶I2＝1 ∶2C．U1∶U2＝1 ∶1D．U1∶U2＝2 ∶16．如图所示的电路中，电源电压不变，闭合开关S，L1、L2均正常发光。

一段时间后，两个电表的示数都变大，如果只有L1或L2一处发生了故障，则下列判断正确的是()A．L1短路B．L2短路C．L1断路D．L2断路7．如图所示，电源电压保持不变，闭合开关，在滑动变阻器的滑片P向右滑动的过程中()A．电流表A2示数不变B．电流表A2示数变小C．电压表V示数变小D．电流表A1示数变大8．小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6 V，根据测量数据得到如图乙所示的图象。

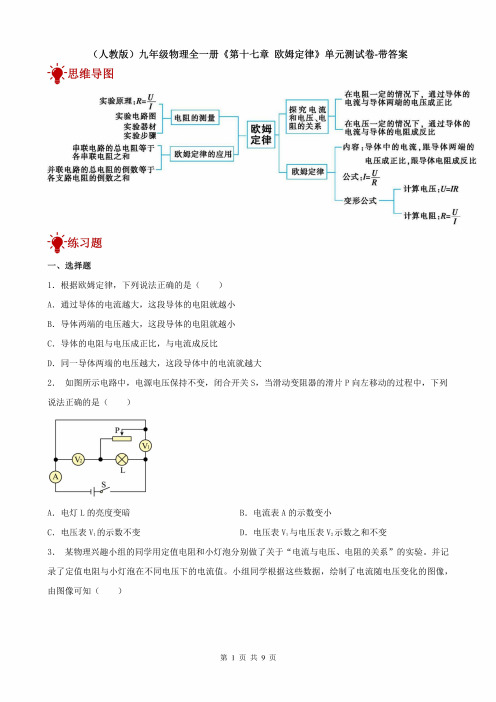

（人教版）九年级物理全一册《第十七章欧姆定律》单元测试卷•带答案•:*:思维导图电阻的测量实验原理:Rg实验电路图 实验器材 实验步骤-串联电路的总电阻等于1:m 雨占坦各串联电阻之和 欧姆定律的叫里并联电路的总电阻的倒数等于-各支路电阻的倒数之和欧姆定律探究电流 和电压、电阻的关系在电阻一定的情况下，通过导体的 r 电流与导体两端的电压成正比在电压一定的情况下，通过导体的」电流与导体的电阻成反比一内容：导体中的电流，跟导体两端的电压成正比,跟导体电阻成反比欧姆定律公式R L 计算电压」变形公式计算电阻:r =¥■:*练习题一、选择题1.根据欧姆定律，下列说法正确的是（）A. 通过导体的电流越大，这段导体的电阻就越小B. 导体两端的电压越大，这段导体的电阻就越小C. 导体的电阻与电压成正比，与电流成反比D. 同一导体两端的电压越大，这段导体中的电流就越大2.如图所示电路中，电源电压保持不变，闭合开关S,当滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是（ ）A.电灯L 的亮度变暗C.电压表Vi 的示数不变B.电流表A 的示数变小D.电压表Vi 与电压表V2示数之和不变3.某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。

并记 录了定值电阻与小灯泡在不同电压下的电流值。

小组同学根据这些数据，绘制了电流随电压变化的图像,由图像可知（ ）B.乙是小灯泡的I-U 图象C. 随着电压的升高，小灯泡的电阻值变小D. 定值电阻和小灯泡并联接在4V 的电源上，干路中的电流是1.2A4.近十年，中国高铁从追赶到领跑，实现了完美超越。

如图甲所示是高铁上烟雾报警器的简化原理图,其中电源电压保持不变，Ro 为定值电阻，R 为光敏电阻，R 的阻值与光照强度的关系如图乙所示。

当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（ ）乙A.光敏电阻R 的阻值减小C.电压表的示数减小B.电流表的示数增大D.电压表与电流表示数之比变大5.如图所示的电路中，定值电阻殆与滑动变阻器&2的规格均为“20Q1A"。

人教版九年级物理全一册《第十七章欧姆定律》单元检测卷带答案学校:___________班级：___________姓名：___________考号：___________一、单选选择题1．由欧姆定律I= U R推得R=U I，下列说法中正确的是（）A．导体的电阻与导体两端电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻是导体本身的决定的，与导体两端是否存在电压无关；但可以由它两端的电压与通过它的电流比值可求出电阻值的大小D．以上说法都不对2．由欧姆定律公式I= U R变形得R= U I，结合所学电学知识，判断下列说法正确的是（）A．导体的电阻跟通过导体的电流成反比B．如果导体被拉长，则其电阻将变小C．如果通过导体的电流变小，导体的电阻将变大D．导体两端电压增大时，电流也增大，但其比值不变3．如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时（）A．电路上电阻增大，电流减小B．电路上电阻增大，电流增大C．电路上电阻减小，电流减小D．电路上电阻减小，电流增大4．三只定值电阻的比值为R1：R2：R3=1：2：3，将它们并联后接入电路，通过各个电阻的电流强度之比I1：I2：I3相应为（）.A．1：2：3B．3：2：1C．6：3：2D．2：3：65．如果在“探究电流跟电压的关系”中，按照图7-1-5的电路图连接了电路，各表的正负接线柱和量程均正确，结果会（）图7-1-5A．电流表被烧坏B．电压表被烧坏C．电流表示数为0D．电压表示数为06．小明在研究通过导体的电流时，根据测量数据绘制出如图所示的I-U图象．对此作出的判断中，错误的是A．通过R1的电流与它两端所加电压成正比B．通过R2的电流与它两端所加电压不成正比C．将它们串联接入到同一电路中时，通过R1的电流较小D．将它们并联连接到两端电压为1.5V的电路中时，通过干路的电流大约是0.46A7．某同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像分析，下列说法错误．．的是（）A．通过导体a的电流与其两端电压成正比B．导体a的电阻大于b的电阻C．当导体b两端电压是1V时，通过b导体中的电流为0.1AD．将a、b两导体串联接在电压为3V的电源上时，通过导体的电流为0.2A8．如图所示的电路中，电源电压相同且不变，灯L1，L2规格相同，闭合开关S，电流表示数最大的是（）A．B．C．D．二、填空题9．将两个阻值比为1∶2的定值电阻R1、R2串联接在电压为6V的电路中，通过R2的电流是0.2A，则R1和R2两端的电压比为，R2＝Ω；若把它们并联接入同一电路，则通过R1和R2的电流比为，R1的电功率P1＝W。

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。

下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。

人教版九年级物理全一册《第十七章欧姆定律》章节练习题-含有答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示电路的电源电压为1.5V，电阻R1的阻值为3Ω，闭合开关后，电流表的示数为0.3A（）A．通过R1的电流大于0.3A B．电阻R1和R2是并联的C．电压表的示数为0.6V D．电阻R2的阻值为2Ω2．如图所示的电路，电源电压不变，闭合开关S，下列说法正确的是（）A．电流表A1示数变小B．电压表V示数与电流表A1示数之比变大C．电流表A2示数不变D．电压表V示数与电流表A2示数乘积变小3．如图是电阻甲和乙的I﹣U图像，分析图像，下列说法中错误的是（）A．当乙两端电压为4V时，通过其电流为0.2AB．甲和乙均是定值电阻C．将甲和乙串联，若电流为0.4A，则它们两端的总电压为10VD．将甲和乙并联，若电源电压为4V，则它们干路的电流为0.6A4．利用如图所示电路测量电阻R x的阻值，电源电压不变，R1=10Ω。

当只闭合开关S时，电压表的示数U1=2V；再闭合开关S1时，电压表的示数U2=6V，则R x的阻值为（）A．40ΩB．30ΩC．20ΩD．10Ω5．如图所示，电源电压恒为6V，敏感元件T的电阻随电流的增大而减小.电压表示数为2V时，电流表示数为0.2A，当电压表示数为2.4V时，电流号表示数可能是（）A．小于0.18A B．等于0.18 AC．大于0.18 A，小于0.2 A D．大于0.2A，小于0.24 A6．如图所示电路，电源电压恒定为3V，R1、R2均为定值电阻。

当开关S闭合，S1断开时，电流表A的示数为0.2A；当开关S、S1都闭合时，电流表A的示数为0.5A，则（）A．R1＝6ΩB．I1：I2＝2：3C．R1：R2＝2：3D．R2＝15Ω7．如图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图所示，下列说法正确的是（）A．P向a端移动，电压表示数变小B．电源电压是6VC．定值电阻R的阻值是6ΩD．滑动变阻器的最大阻值18Ω8．噪声污染是当代社会四大污染之一，若青少年长期处于噪声环境中会影响身心健康。

S AR P R 1a b图2-1第十七章 欧姆定律单元测试题一、选择题1. 电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似。

人们在研究认识电流时，多用水流来相比较，这种研究物理问题的方法叫做 （ ）A. 控制变量法B. 模型法C. 类比法D. 归纳法 2．下面说法正确的是 （ ）A ．电路断开后，电路中的电流为零，因此电源电压也为零B ．电路两端只要有电压，电路中就一定有电流C ．电压表有一定的量程，使用时选择的量程越大越好D ．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等3. 将两个不同型号的灯泡串联在电路中，发现两灯的亮度不同，甲灯比乙灯亮，则下列说法正确的是 （ ）A. 两灯中的电流不相等，甲灯中电流大于乙灯中电流B. 两灯中的电流不相等，乙灯中电流大于甲灯中电流C. 两灯中的电流相等D. 无法判断两灯中电流的大小4．在如图2-1所示的电路中，电池的电压为12V ，滑动变阻器R 的最大阻值是50Ω，电阻R 1的阻值为10Ω．当变阻器的p 端从a 端滑向b 端时，电流表的变化范围是（ ）A ．0.24A ～0.2AB ．0.2A ～0.24AC ．1.2A ～0.2AD ．0.2A ～1.2A5、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是A ．改变电路中的电流 B ．改变被测电阻的阻值 C ．改变被测电阻两端的电压 D ．保护电路6．小宁的探究小组在练习使用电压表时，军军把电压表接成了如图2-2所示的电路．当闭合开关时所发生的现象是： （ ）Ａ．灯泡亮、电压表有示数 Ｂ．灯泡亮、电压表无示数 Ｃ．灯泡不亮、电压表有示数 Ｄ．灯泡不亮、电压表无示数7．如下图所示，电源电压为6V,当开关S 闭合后，只有一只灯炮发光，且电压表的示数为6V ，产生这一现象的原因可能是（ ）A ．灯L 1处短路B ．灯L 2处短路C ．灯L 1处断路D ．灯L 2处断路SA 1A 2A 3L 1L 2 8．教室里装有多盏电灯，每多开一盏灯，则教室内电路的（ ）A ．总电流增大B ．总电压增大C ．总电阻增大D ．总电压、总电流都不变 9、如右图两个电路中，电源电压相等，闭合开关S ，当滑片P 都向右滑动时，灯泡L 1和L 2的亮度变化（ ） A ．L 1、L 2都变亮 B ．L 1、L 2都变暗C ．L 1变亮，L 2变暗D ．L 1变暗，L 2的亮度不变 10．关于导体的电阻,下面说法正确的是（ ）A ．加在导体两端的电压越大,导体的电阻越大B ．通过导体的电流为零,导体没有电阻C ．通过导体的电流越大,导体的电阻越小D ．电阻是导体本身的一种性质.二、填空题11. 使用电流表测电流之前应注意两个事项：（1）检查指针是否指在 ；（2）明确它 的 和 。

新人教版九年级物理第17章 欧姆定律单元测试一、选择题（共15小题）1．（2013•内江）在如图所示电路中，两个电压表均为理想电表．闭合开关S ，当滑动变阻器R 2的滑动触头P 移动时，对于两个电压表V 1与V 2的示数U 1和U 2，电压表V 1与V 2的示数的变化量△U 1和△U 2（均取绝对值），下列说法中正确的是（ ）2．（2012•枣庄）小明同学在物理实验活动中，设计了如图所示的四种用电流表和电压表示数反映弹簧所受压力大小的电路，其中R ′是滑动变阻器，R 是定值电阻，电源两极间电压恒定．四个电路中有一个电路能实现压力增大，．B C D3．（2013•乌鲁木齐）如图所示，AB 为铅笔芯．其电阻与长度成正比，当两个电流表均接0～0.6A 量程时，改变滑片P 在铅笔芯上的位置，两个电流表示数的最大与最小比值为2：1，滑片P 允许滑动的长度范围cd 为10cm ；当两个电表均接0～3A 量程时，滑片P 允许滑动的长度范围为（ ）4．（2012•烟台）在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是（ ）5．（2013•福州）图是一个环境温度监控电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小．若环境温度升高，闭合开关S．则（）6．（2013•河北）如图所示，电源电压保持不变，R1和R2为定值电阻．下列说法正确的是（）7．（2013•大连）某电路如图所示，电源电压不变，R1＞R2．闭合开关s，将滑动变阻器的滑片P从a端滑至b端，则（）8．（2012•咸宁）光敏电阻的特点是有光照射它时阻值变小．如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、B间接监控装置．则（）9．（2013•雅安）如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是（）10．（2013•本溪）如图所示，电源电压保持不变，L是标有“2V 1W”字样的灯泡，电流表A、A1的量程均为0～0.6A，将滑动变阻器滑片P滑至最右端，断开S1，闭合S2，电压表示数为6V，电流表A的示数为0.3A；闭合S1、S2，电流表A1的示数为0.1A．（假设灯丝电阻不变）则下列说法中正确的是（）11．（2013•贵阳）如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）12．（2012•株洲）如图所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是（）13．（2013•武汉）如图所示的电路中，电源电压保持不变，R2、R3是两个定值电阻．闭合开关S、滑片P向左滑动：当电流表示数变化量的绝对值为△I时，电压表示数变化量的绝对值为△U；当电流表示数变化量的绝对值为△I′时，电压表示数变化量的绝对值为△U′．若△I＜△I′，则（）．14．（2013•达州）如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4：1；当开关S 断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）15．（2013•包头）在如图所示电路中，当开关S1闭合时，为使电流表、电压表的示数都减小，下列操作正确的是（）二、填空题（共10小题）（除非特别说明，请填准确值）16．（2011•昭通）如图所示的电路中，电源电压不变，闭合开关S，若将滑片P向右移动，电压表V的示数将_________，电流表A1的示数将_________，电流表A2的示数将_________（填“变大”、“变小”或“不变”）．17．（2012•达州）如图所示的电路中，电源电压恒定不变，已知R1=3R2，当S1闭合、S2断开时，电压表和电流表示数分别U1和I1；当S1断开、S2闭合时，电压表和电流表示数分别U2和I2，则U1：U2=_________，I1：I2= _________．18．（2011•咸宁）在图甲所示电路中，电源电压保持不变，R0、R2为定值电阻，电流表、电压表都是理想电表．闭合开关，调节滑动变阻器，电压表V1、V2和电流表A的示数均要发生变化．两电压表示数随电路中电流的变化的图线如图乙所示．根据图象的信息可知：_________（填“a”或“b”）是电压表V1示数变化的图线，电阻R2的阻值为_________Ω，电源电压为_________V，电阻R0的阻值为_________Ω．19．（2011•雅安）一只标有“10Ω 0.6A”的定值电阻R1（“0.6A”表示R1允许通过的最大电流是0.6A）和另一只“20Ω 0.5A”的电阻R2并联使用，在保证电路元件都安全的前提下，允许加在它们两端的最大电压是_________V，干路中的最大电流是_________A，此时R2在10s内产生的热量是_________J．20．（2011•仙桃）如图所示的电路中，电源电压为3V．闭合开关，滑动变阻器R1的滑片P向右移动的过程中，电压表的示数_________（选填“变大”或“变小”）．当滑动变阻器R1的滑片P移到某一位置时，电压表的示数为0.6V，电流表的示数为0.2A，则R2的阻值为_________Ω．21．（2013•荆州）实际上，电源自身是有电阻的，称为“内电阻”．在电路中，一个实际电源相当于一个电源电压相同的理想电源和内电阻串联连接．为了测出电源电压和内电阻，小明同学设计了如图所示的电路（电压表和电流表均视为理想电表），实验步骤如下：（1）闭合开关S，移动滑动变阻器R0的滑片P到某处时，分别读出电压表示数为2.0V，电流表示数为0.50A；（2）再向_________（选填“左”或“右”）移动滑片P到另一处时，电压表示数变为2.5V，电流表示数变为0.25A；（3）由有关公式求出电源电压U=_________V，内电阻r=_________Ω．22．（2012•十堰）如图所示，电源电压不变，小灯泡上标有“6V 3W”的字样（小灯泡电阻不变），当开关S1、S2、S3都闭合，滑动变阻器R2的滑片P到a端时，小灯泡正常发光，电流表的示数为1.5A，则电源电压为_________ V，R1的电阻为_________Ω；当S1、S3闭合，S2断开，滑动变阻器滑片P滑到b端时，电压表示数为3V，电流表的示数为_________A．23．（2013•广东）题图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风．（l）要让电吹风工作时吹出热风，它的开关应置于题图甲中_________（选填“1”、‘2”或“3“）位置，此时电风扇与电热丝的连接方式是_________．（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是_________J（3）电热丝在工作时的电阻值是_________Ω（保留一位小数）（4）使用几年后，发现电热丝变细，则其电阻变_________，它的实际功率将变_________．24．（2013•安顺）如甲图所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P 从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则R1的阻值为_________Ω．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的_________点（选填“A”、“B”、“C”、“D”或“E”）．25．（2013•镇江）如图所示电路，电阻R1=3Ω，R2=2Ω．闭合开关S，电流表A的示数_________，电流表A1的示数_________（以上两空选填“变大”、“变小”或“不变”），电压表V的示数变化与电流表A的示数变化之比等于_________Ω．三、解答题（共5小题）（选答题，不自动判卷）26．（2013•烟台）图甲为某型号电子秤，其原理结构如图乙所示，R0为定值电阻；R是压敏电阻，其阻值随所受压力F变化的关系如图丙所示．改写电压表（量程为3V）的表盘数值后可直接读出所称量物体的质量，设踏板的质量为5kg，电源电压保持9V不变，g取10N/Kg．（1）空载时，电压表的示数为1V，求R0的阻值．（2）该电子秤的量程是多大？（3）如果保持电子秤结构和电压表量程不变，只在电路中增加一个电阻，使电子秤的量程变为110kg，计算说明应使用多大的电阻？如何连接？27．（2013•咸宁）如图甲所示，电源电压为U保持不变，R0为定值电阻．闭合开关，电流表A的示数为I，电压表V1的示数U1，电压表V2的示数为U2．移动滑动变阻器得到在不同电流下的U1﹣I图线和U2﹣I图线，如图乙所示．（1）随着电路中电流的增大，电压表V1的示数U1_________，电压表V2的示数U2_________；（选填“减小”或“增大”）（2）在U﹣I坐标中两条图线在Q点相交，此状态滑动变阻器连入电路的阻值是_________Ω；（3）请根据图象求电源电压U和定值电阻R0的阻值．28．（2013•自贡）谢敏同学利用电压表和电流表测量电阻R1的阻值（约9Ω），电源选用两节干电池．（1）按图甲电路，将图乙中电流表正确连入电路．（2）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3 V不变，你认为发生故障的原因可能是_________或_________．（3）清除故障后，小明将滑片P向左滑动时，电压表示数将_________（填“增大”“减小”或“不变”），当P滑到某一位置时，两表读数如图丙所示，由此可知R=_________Ω．你认为这个结果可靠吗_________？理由是_________．29．（2013•上海）在如图1所示的电路中，电源电压为18伏保持不变，电阻R1为10欧，闭合电键S后，电流表A的示数如图2（a）所示．①求电阻R1两端的电压U1．②求此时滑动变阻器R2连入电路的阻值．③现有标有“20Ω，2A”“50Ω，1A“字样的滑动变阻器可供选择，有一个表盘如图2（b）所示的电压表可接入电路．当选用标有_________字样的变阻器替换R2，并把电压表接入_________两点间时（选填“AB”，“CD”，“AB 或CD”），在移动变阻器滑片P的过程中电压表示数的变化量△U最大．求电压表示数的最大变化量△U最大．30．（2013•天津）现有一个阻值为30Ω的定值电阻R0，一个电压约为12V的电源，一个只有0～3V量程的电压表，一个最大阻值为200Ω的滑动变阻器，开关及导线若干．请你设计一个实验，比较精确地测出一个约为20Ω的未知电阻R x的阻值（电路可重组），要求：（1）画出实验电路图；（2）写出主要实验步骤和需要测量的物理量；（3）写出待测电阻R x的数学表达式（用已知量和测量量表示）．新人教版九年级物理第17章欧姆定律单元测试参考答案与试题解析一、选择题（共15小题）1．（2013•内江）在如图所示电路中，两个电压表均为理想电表．闭合开关S，当滑动变阻器R2的滑动触头P移动时，对于两个电压表V1与V2的示数U1和U2，电压表V1与V2的示数的变化量△U1和△U2（均取绝对值），下列说法中正确的是（）2．（2012•枣庄）小明同学在物理实验活动中，设计了如图所示的四种用电流表和电压表示数反映弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定．四个电路中有一个电路能实现压力增大，．B C D3．（2013•乌鲁木齐）如图所示，AB为铅笔芯．其电阻与长度成正比，当两个电流表均接0～0.6A量程时，改变滑片P在铅笔芯上的位置，两个电流表示数的最大与最小比值为2：1，滑片P允许滑动的长度范围cd为10cm；当两个电表均接0～3A量程时，滑片P允许滑动的长度范围为（）=====，即=0.6A，，即×=10cm×4．（2012•烟台）在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是（）分析电流的变化，再利用公I=5．（2013•福州）图是一个环境温度监控电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小．若环境温度升高，闭合开关S．则（）6．（2013•河北）如图所示，电源电压保持不变，R1和R2为定值电阻．下列说法正确的是（）7．（2013•大连）某电路如图所示，电源电压不变，R1＞R2．闭合开关s，将滑动变阻器的滑片P从a端滑至b端，则（）P=P=8．（2012•咸宁）光敏电阻的特点是有光照射它时阻值变小．如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、B间接监控装置．则（）可知，电路中的电流变小，可知，电路中的电流变小，故9．（2013•雅安）如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是（）可知，电路中的电流变小，即电流表的示数变小；10．（2013•本溪）如图所示，电源电压保持不变，L是标有“2V 1W”字样的灯泡，电流表A、A1的量程均为0～0.6A，将滑动变阻器滑片P滑至最右端，断开S1，闭合S2，电压表示数为6V，电流表A的示数为0.3A；闭合S1、S2，电流表A1的示数为0.1A．（假设灯丝电阻不变）则下列说法中正确的是（）==20==60==811．（2013•贵阳）如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）====12．（2012•株洲）如图所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是（）13．（2013•武汉）如图所示的电路中，电源电压保持不变，R2、R3是两个定值电阻．闭合开关S、滑片P向左滑动：当电流表示数变化量的绝对值为△I时，电压表示数变化量的绝对值为△U；当电流表示数变化量的绝对值为△I′时，电压表示数变化量的绝对值为△U′．若△I＜△I′，则（）．可知，电路中的电流变大，即==R14．（2013•达州）如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4：1；当开关S 断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）=，=；====15．（2013•包头）在如图所示电路中，当开关S1闭合时，为使电流表、电压表的示数都减小，下列操作正确的是（）二、填空题（共10小题）（除非特别说明，请填准确值）16．（2011•昭通）如图所示的电路中，电源电压不变，闭合开关S，若将滑片P向右移动，电压表V的示数将不变，电流表A1的示数将变小，电流表A2的示数将不变（填“变大”、“变小”或“不变”）．17．（2012•达州）如图所示的电路中，电源电压恒定不变，已知R1=3R2，当S1闭合、S2断开时，电压表和电流表示数分别U1和I1；当S1断开、S2闭合时，电压表和电流表示数分别U2和I2，则U1：U2=1：1，I1：I2=4：3．=+，：=418．（2011•咸宁）在图甲所示电路中，电源电压保持不变，R0、R2为定值电阻，电流表、电压表都是理想电表．闭合开关，调节滑动变阻器，电压表V1、V2和电流表A的示数均要发生变化．两电压表示数随电路中电流的变化的图线如图乙所示．根据图象的信息可知：b（填“a”或“b”）是电压表V1示数变化的图线，电阻R2的阻值为1Ω，电源电压为12 V，电阻R0的阻值为2Ω．===119．（2011•雅安）一只标有“10Ω 0.6A”的定值电阻R1（“0.6A”表示R1允许通过的最大电流是0.6A）和另一只“20Ω 0.5A”的电阻R2并联使用，在保证电路元件都安全的前提下，允许加在它们两端的最大电压是6V，干路中的最大电流是0.9A，此时R2在10s内产生的热量是18J．==0.3A20．（2011•仙桃）如图所示的电路中，电源电压为3V．闭合开关，滑动变阻器R1的滑片P向右移动的过程中，电压表的示数变大（选填“变大”或“变小”）．当滑动变阻器R1的滑片P移到某一位置时，电压表的示数为0.6V，电流表的示数为0.2A，则R2的阻值为12Ω．=21．（2013•荆州）实际上，电源自身是有电阻的，称为“内电阻”．在电路中，一个实际电源相当于一个电源电压相同的理想电源和内电阻串联连接．为了测出电源电压和内电阻，小明同学设计了如图所示的电路（电压表和电流表均视为理想电表），实验步骤如下：（1）闭合开关S，移动滑动变阻器R0的滑片P到某处时，分别读出电压表示数为2.0V，电流表示数为0.50A；（2）再向右（选填“左”或“右”）移动滑片P到另一处时，电压表示数变为2.5V，电流表示数变为0.25A；（3）由有关公式求出电源电压U=3V，内电阻r=2Ω．，∴22．（2012•十堰）如图所示，电源电压不变，小灯泡上标有“6V 3W”的字样（小灯泡电阻不变），当开关S1、S2、S3都闭合，滑动变阻器R2的滑片P到a端时，小灯泡正常发光，电流表的示数为1.5A，则电源电压为6V，R1的电阻为6Ω；当S1、S3闭合，S2断开，滑动变阻器滑片P滑到b端时，电压表示数为3V，电流表的示数为0.25 A．I= ===6=23．（2013•广东）题图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风．（l）要让电吹风工作时吹出热风，它的开关应置于题图甲中1（选填“1”、‘2”或“3“）位置，此时电风扇与电热丝的连接方式是并联．（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是13200J（3）电热丝在工作时的电阻值是91.7Ω（保留一位小数）（4）使用几年后，发现电热丝变细，则其电阻变大，它的实际功率将变小．R=P=UI=P=UI=R==P=UI=24．（2013•安顺）如甲图所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P 从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则R1的阻值为10Ω．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的B点（选填“A”、“B”、“C”、“D”或“E”）．在中点时，连入电路的阻值为R==20×=0.3A25．（2013•镇江）如图所示电路，电阻R1=3Ω，R2=2Ω．闭合开关S，电流表A的示数变大，电流表A1的示数不变（以上两空选填“变大”、“变小”或“不变”），电压表V的示数变化与电流表A的示数变化之比等于2Ω．的示数变化之比为：三、解答题（共5小题）（选答题，不自动判卷）26．（2013•烟台）图甲为某型号电子秤，其原理结构如图乙所示，R0为定值电阻；R是压敏电阻，其阻值随所受压力F变化的关系如图丙所示．改写电压表（量程为3V）的表盘数值后可直接读出所称量物体的质量，设踏板的质量为5kg，电源电压保持9V不变，g取10N/Kg．（1）空载时，电压表的示数为1V，求R0的阻值．（2）该电子秤的量程是多大？（3）如果保持电子秤结构和电压表量程不变，只在电路中增加一个电阻，使电子秤的量程变为110kg，计算说明应使用多大的电阻？如何连接？=====0.1A====9027．（2013•咸宁）如图甲所示，电源电压为U保持不变，R0为定值电阻．闭合开关，电流表A的示数为I，电压表V1的示数U1，电压表V2的示数为U2．移动滑动变阻器得到在不同电流下的U1﹣I图线和U2﹣I图线，如图乙所示．（1）随着电路中电流的增大，电压表V1的示数U1减小，电压表V2的示数U2增大；（选填“减小”或“增大”）（2）在U﹣I坐标中两条图线在Q点相交，此状态滑动变阻器连入电路的阻值是0Ω；（3）请根据图象求电源电压U和定值电阻R0的阻值．==128．（2013•自贡）谢敏同学利用电压表和电流表测量电阻R1的阻值（约9Ω），电源选用两节干电池．（1）按图甲电路，将图乙中电流表正确连入电路．（2）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3 V不变，你认为发生故障的原因可能是R1处断路或R2处短路．（3）清除故障后，小明将滑片P向左滑动时，电压表示数将增大（填“增大”“减小”或“不变”），当P滑到某一位置时，两表读数如图丙所示，由此可知R=10Ω．你认为这个结果可靠吗不可靠？理由是没有多次测量求平均值．可以估算出干路中的电流大约在R=可判断电路中R==29．（2013•上海）在如图1所示的电路中，电源电压为18伏保持不变，电阻R1为10欧，闭合电键S后，电流表A的示数如图2（a）所示．①求电阻R1两端的电压U1．②求此时滑动变阻器R2连入电路的阻值．③现有标有“20Ω，2A”“50Ω，1A“字样的滑动变阻器可供选择，有一个表盘如图2（b）所示的电压表可接入电路．当选用标有20Ω，2A字样的变阻器替换R2，并把电压表接入CD两点间时（选填“AB”，“CD”，“AB或CD”），在移动变阻器滑片P的过程中电压表示数的变化量△U最大．求电压表示数的最大变化量△U最大．==12.5=1.8A=0.6A30．（2013•天津）现有一个阻值为30Ω的定值电阻R0，一个电压约为12V的电源，一个只有0～3V量程的电压表，一个最大阻值为200Ω的滑动变阻器，开关及导线若干．请你设计一个实验，比较精确地测出一个约为20Ω的未知电阻R x的阻值（电路可重组），要求：（1）画出实验电路图；（2）写出主要实验步骤和需要测量的物理量；（3）写出待测电阻R x的数学表达式（用已知量和测量量表示）．，。

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（含有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．当导体两端电压为10V时，通过的电流为500mA，那么导体两端电压为2V时，导体的电阻是（）A．0.004ΩB．0.02ΩC．4ΩD．20Ω2．下列有关欧姆定律的说法中错误的是（）A．对同一导体，通过导体的电流跟导体两端的电压成正比B．在电压不变时，导体的电阻越大，通过导体的电流越小C．在电压相同时，导体的电阻跟通过导体的电流成反比D．用不同的定值电阻研究电流和电压的关系，得到的结论都一样3．如图所示，电源电压保持不变，只闭合开关S1，L1发光；再闭合开关S2，则（）A．L1变亮B．L1的亮度不变C．电流表示数变小D．电路的总电阻变大4．如图是简易坐位体前屈测试仪的简化原理图，电源电压不变，同学向前推动测试仪的滑块实际上是向右移动滑动变阻器的滑片，装置利用某电表的大小来表示成绩的优差，则（）A．该装置是用电压表的示数用来反映被测试者的成绩B．该装置是用电流表的示数用来反映被测试者的成绩C．电压表示数越大，电流表示数越大D．被测试者成绩越好，电压表与电流表的比值越小5．如图所示电路，电源电压不变，开关S处于闭合状态，当开关S1由断开到闭合时，以下说法正确的是（）A．电压表示数不变B．电流表示数变小C．在相同时间内，电路消耗的电能变小D．电压表与电流表的示数比值不变6．如图是某水果店使用的电子秤工作原理简化图，滑片P可在竖直放置的电阻R上滑动，不放水果时，P 处于R的最上端。

当所称水果的质量增大时，由电表改装成的显示器示数也增大。

下列说法正确的是（）A．显示器是由电压表改装而成B．接线柱“1”应与“2”连接R D．水果质量越大，接入电路的总电阻将越小C．为了节约电能，可去掉电阻7．如图所示的电路中，电源电压保持不变。
