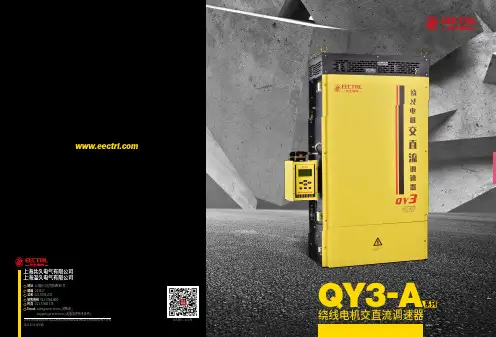

绕线电机交直流调速器QY3-A系列88号 201617************************************OVERVIEW 概述APPLICATION用途目录QY3-A 系列专用于绕线电机的可靠驱动，广泛用于升降机构、平移机构、回转机构、变幅机构、抓斗机构、淬火机构、装煤推焦等机构的启动、调速和制动控制。
1-11-2PRODUCT OVERVIEWPRODUCT OVERVIEWCONTENTS结构特征05产品结构2外形尺寸16产品尺寸6现场应用检测报告用户报告2224F3产品应用7QY3-A 选型14产品选型5连接方式故障保护应用框图080910应用框图4显示面板产品特色功能0607显示与操作3概述用途性能特点工作原理技术指标型号规格F2010*******产品概述1150~400A15~100A1500~3000A1000~1200A500~700A380VAC 380VAC 380VAC主令光纤连接ProfiBus-DP/ProfiNet主钩副钩大车小车3~M 3~M 3~M 3~M 3~M一拖多控制协同控制3~M 3~M3~M 3~M 3~M 3~M380VACQY3-A 绕线电机交直流调速器 专用于以三相异步绕线式电动机作为拖动机构的桥式起重机的运行控制多重高可靠设计确保起重机安全运行优越的控制性能友好的人机界面便捷的安装维护● 启动时先建立电机转矩后打开制动器，停车时先关闭制动器再撤销电机转矩，有效防止启制动溜钩。
● 零速制动机制，大大减少刹车片的磨损。
● 多种故障自诊断和保护功能，如：上升时负载出现快速下滑；下降减速或停车制动失效等，控制器将立刻保护。
● 晶闸管代替接触器换向，杜绝因换向接触器故障导致的溜钩现象。
● 控制信号采用220V AC 经光电隔离后输入，杜绝低压信号易受电磁干扰的隐患。
● 控制信号经继电器隔离输出，抗干扰能力强。
● 主令操作与面板设置的互锁设计，避免不规范操作引发的故障。
JHX5-DM 直流调速器说明
单板型JHX5系列直流电机调速器，是根据中小型机械客户的实际要求设计开发，使用先进单片微机， 采用数字PID 的方法进行运算和控制, 并结合成熟的EMC 抗干扰措施进行优化设计, 工作性能稳定可靠， 有着很高的性价比，可广泛适用于直流电机的马达调速。
型 号 说 明：
结构及接线：
注 意 事 项：
* 不可安装在有腐蚀性气体的环境, 相对湿度90%以下, 无结露。
* 应安装在不会有水溅到的位置，无粉尘的场所. 最好安装在专用的电器箱内。
* 外壳应接地,调速器裸露的线路均可能带有高压，上电后不可触摸。
断电后，机内高压也需一定时间释放，因此检查时，要等机内LED 指示灯完全熄灭后方可进行，应放在非专业人员接触不到的位置，防止发生触电危险。
温州精汇电子科技有限公司
光电开关
JHX5 - M
H：带显示扩展功能
A: 交流电机调速器25~550W。
直流电机斩波调速模块使用说明书OPERATING INSTRUCTIONS一、产品介绍1、产品用途广泛应用于各种电动车（电动游乐车、电动工具车、电动运输车、电动叉车等）的调速。
2、产品特点（1）主电路采用高速、大电流、低压降MOSFET芯片，与控制电路集成于一体，模块化封装。
给安装、拆卸带来极大方便。
（2）具有短路保护和三倍过载启动功能，有效保护电机和模块安全，延长电机和模块的使用寿命。
是理想的直流电机斩波调速控制器。
（3）电子油门（以下简称油门）控制采用抽拉式结构，便于脚踏式油门控制的安装。
调速平滑，车辆运行平稳。
（4）采用进口高性能芯片，模块压降小、功耗低，效率高，节电效果好。
（5）采用DCB板，经特殊焊结工艺，保证焊接层无空洞。
导热性能好，主电路工作极为可靠。
热循环负载次数超过国家标准10倍，使用寿命长。
（6）采用高级导热绝缘封装材料，防暴、防潮性能优良，外形美观。
3、产品型号、规格（见表1）注：1、表内规格栏中的电流为模块在工作壳温70℃时输出的最大直流电流平均值；电压为额定输入电压。
2、特殊电压或电流规格，可按用户要求协议定做。
二、模块主要参数（见表2）注：1、额定电压为模块工作电压的额定值，其范围为DC43～53V。
2、额定电流为模块控制规定功率电机在正常工作时所通过的电流。
3、最大平均电流为模块控制规定功率电机在起步或堵转时所通过的电流。
4、瞬时最大电流为模块在负载短路时，允许在10μs内所通过的电流。
5、工作壳温为模块运行中允许的模块导热底板几何中心点的最高温度。
6、绝缘电压为模块主端子和控制端子分别对导热底板之间的耐压有效值。
7、模块压降为模块在额定电流工作时的平均通态压降。
三、模块的安装1、模块的外形和安装尺寸（见图1和表3）图 1 直流电机斩波调速模块外形图表 32、模块的安装步骤第一步：把散热器固定于机壳支撑架上。
第二步：在模块导热底板表面与散热器表面各均匀涂覆一层导热硅脂，再用四个螺钉把模块固定于散热器上。
9X一9591调速板说明书
一.接线端子说明
1.R，I：直流电机调速板交流220V输入端。
2.A，H：直流电压输出端。
DCO~200V可调。
3.J，K：直流180V输出不可调，接直流马达定子线圈（目前我司暂未使用该型号之马达）。
4.T1，T2：输出控制端，短接时直流输出，断开时无输出。
二.直流板各功能旋钮说明：
1.MAX：最大速度调节，顺时针调节越大，最大直流输出越高。
2.MIN：最小速度调节，调节此旋钮主要影响最低速度。
3.ACC：马达启动加速时间，0-2秒可调。
4.IR：马达力矩调节。
5.DEC：减速时间调节。
6.CL：输出线性调节，根据不同类型之使用场所调节。
航空航天环境控制 机电 过滤流体与气体处理 液压 气动过程控制 密封与屏蔽直流驱动器 产品样本-590G590G系列直流数字式调速器简介590系列调速器由相关的控制元件组成，用合适的外壳封装后提供给用户。
该装置输入标准的三相交流电，范围在110V到500V之间。
适用于控制他励直流电机或者永磁直流电机，为电枢和励磁绕组提供可调节的直流电压和电流。
该装置设计有安装孔，适用于简单和经济型的盘柜安装，插拔式连接件方便元件的安装和移除。
控制回路与电源回路完全隔离，这样简化了系统内控制器之间的连接，提高了操作者的安全性。
电路可自动调整来适应电网频率在45-65Hz之间变化，它对来自电网的干扰有很强的免疫力。
控制和通讯590G调速器由一个32位微处理器控制，提供以下先进性能：•复杂的控制算法简单的模拟电路无法实现•软件可配置的控制回路建立在标准的软件模块基础上•串口通讯连接其他驱动或电脑，用于更先进的系统技术指标功率配置590G四象限可逆；2个全控三相晶闸管桥591G两象限非可逆；1个全控三相晶闸管桥晶闸管控制可变磁场供电电枢电流额定值（（Adc）电枢电流额定值35A过载能力150% 30秒；200% 10秒电枢电压电枢电压----Vac×1.2交流电源电压（（Vac）50/60Hz交流电源电压110到500V交流—标准产品励磁电流10A励磁电压电枢---Vac×0.9环境0—45℃温度升高1℃，降容1%有效海拔500米以上，每升高200米，降容1%，最高到5000米，500米以下，正常使用。
保护措施• 高能MOV’s • 过流(瞬间)• 过流(反时限) • 励磁故障• 速度反馈故障• 电机过温• 晶闸管散热块过温故障(强迫风冷装置) • 晶闸管"触发" 故障• 晶闸管缓冲网络 • 零速检测• 停滞逻辑• 堵转保护输入/输出模拟输入（5路12bit带符号输入，带有短路过压保护）1路电流给定（-10V--- +10V）4路可自定义模拟输出（3路10bit输出，带有过压保护）1路电枢电流输出（-10V--- +10V或0V-10V）2路可自定义数字输入（9路输入—最大24V，15mA）1路可编程停车1路惯性停车1路使能信号1路开始/运行5路可自定义数字输出（3路输出—24V（最大30V）100mA，带短路保护）3路可自定义参考电源0-- +10VDC0-- -10VDC0—24VDC速度反馈类型：：速度反馈类型电枢电压反馈—标配直流测速发电机反馈编码器反馈类型：：通讯通讯类型类型RS485/RS422Profibus-DP机械安装选件卡件卡：：共两种速度反馈卡，直流测速发电机反馈卡订货号为：AH500935U001编码器反馈卡订货号为：AH387775U001共两种通讯选项卡，RS485/RS422通讯卡订货号为： AH385826U001Profibus-DP 卡的订货号为： AH467328U001额定电流（A ） 型号型号整体尺寸整体尺寸固定中心固定中心 AB C D E1E1 3535590G/591G 590G/591G250415180200400尺寸单位为毫米交流进线电抗器安装尺寸滤波器外部交流电源（RFI ）滤波器交流电源滤波器和电抗器部件型号，符合EN55011 Class A 的要求。
DC-1500直流电机调速器使用手册誉冠电子科技有限公司在使用本产品前 请您详细阅读本使用说明书。
由于不遵守该使用及安装说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家将不承担任何相关责任。
请妥善保管好文件，如有相关疑问，请与厂家联系。
安全注意事项·请专业技术人员进行安装、连接、调试该设备。
·在带电情况下不能安装、移除或更换设备线路。
·请务必在本产品的电源输入端与电源（电瓶）之间加装必要的保护装置,以免造成危险事故或致命伤害；需要加装：过流保护器、保险、紧急开关。
·请做好本产品与大地、设备之间的隔离及绝缘保护。
·如确实需要带电调试本产品， 请选用绝缘良好的非金属专用螺丝刀或专用调试工具。
·本产品需要安装在通风条件良好的环境中。
·本产品不能直接应用在高湿、粉尘、腐蚀性气体、强烈震动的非正常环境下。
该标志表示一种重要提示或是警告。
概 述：DC-1500小功率直流电机调速器,它具有体积小，安装方便、调速精度高、价格低、功能齐全等优点。
广泛使用于电线、电缆、轻工、纺织、造纸、化工、印染、冶金、橡塑、拉丝、挤出机械、医疗器械、食品生产、印刷包装等各种行业，与永磁直流电机配套使用。
对小型直流电机电枢供电，使直流电机实现恒转矩无级调速。
本装置主电路采用集成电路，并带有电压负反馈，电流截止反馈电路及软启动等环节，提高调速精度，限制启动电流，控制电路采用集成电路触发双向可控硅，电路线路简单，工作稳定可靠。
可外接控制包括：位移控制器、NPN 光电开关、PNP光电开关、电脑或变频器等模拟输出DC0～10V无级控制。
一、产品特点：■采用SMT技术 体积小■闭环P I调节■电流设置和限流保护■软启动功能■标准信号输入0 - 5V 或 0-10V、4.7K 电位器■跟随性好.响应速度快■调速比宽 机械特性硬二、电气参数：□输入电压AC： 110V / 220V±10﹪□频 率： 50/60HZ□输出电压DC： 0-（110V-220V）（可以设置）□速度信号： 0-5V/0-10V/电位器□最大连续电流： 7A□调 速 比: 1:20□外形尺寸： 113 *85 * 45 mm三、产品性能：1、具有较硬的机械特性2、具有较宽的调速范围，（0—最大）。

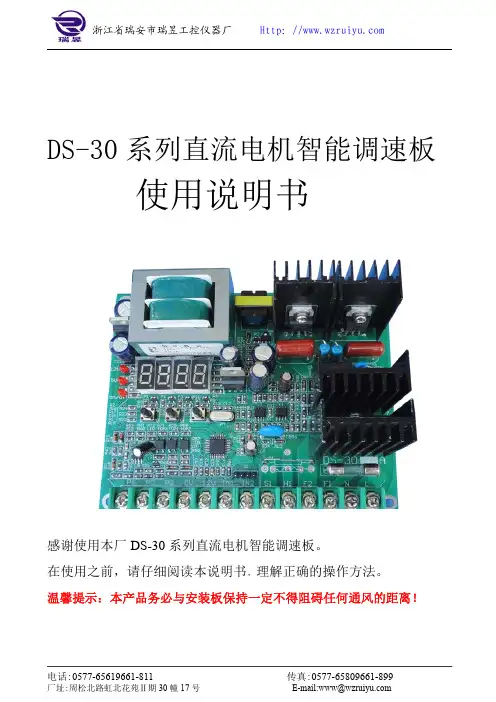

DS-30系列直流电机智能调速板使用说明书感谢使用本厂DS-30系列直流电机智能调速板。
在使用之前，请仔细阅读本说明书，理解正确的操作方法。
温馨提示：本产品务必与安装板保持一定不得阻碍任何通风的距离！序言版本：1.1非常感谢您选用本厂的DS-30系列直流电机智能调速板，是本厂生产的高品质、多功能、低噪音、低速大转矩的智能调速板。
DS-30系列直流电机调速板采用直流伺服控制方法，实现了电机电流和速度的双闭环双分离控制，电机实际电流精确值读取结合短路、过流保护功能使受控制电机工作在理想状态下。
专业级的EMC-EMI设计增强了控制器对工业环境的适应能力，减少了智能调速板出现故障的机率，给用户带来了使用上的方便，也大大提高了智能调速板的性价比。
本说明书提供给用户安装、运行参数设定、异常诊断、日常维护及安全使用相关注意事项。
为了保证正常的安装及操作本智能调速板产品，请您在使用DS-30系列智能调速板之前，务必仔细阅读本说明书。
本说明书为随机发送的附件，请您使用后妥善保管，以备今后使用。
如在使用过程中还存在解决不了的疑难问题，请联络本公司的各地经销商或直接与本公司客户服务中心联系。
本说明书内容如有变动，恕不另行通知。
一、综述1.1安全注意事项�不能安装在含有爆炸性气体的环境里，否则有引发爆炸的危险�必须具有专业资格的人员进行配线作业，否则有触电的危险。
�确认输入电源处于完全断开的情况下，才能进行配线作业，否则有触电危险。
�人体静电会严重损坏内部IC，未采取防静电措施时，请勿用手触摸印刷电路板、集成电路等内部器件，否则有可能引起故障。
�请勿用螺丝、垫片及导电体之类的异物掉进控制板内部，否则有火灾及控制器损坏的危险。
�启动后如果出现过流保护，请再次确认外部接线无误后，再上电运行。
�不要安装在阳光直射的地方，否则有损坏控制板的危险。
1.2智能调速板规格�工作电压：AC220V±10%50Hz�输出电流：0-5A�调速范围：0-100档�适配电机最大功率：0.4KW、0.75KW�电枢输出电压：DC0-220V�励磁输出电压：DC200V�外形尺寸（长ⅹ宽ⅹ高）:105x128x50�接线方式：端子式二、配线图本控制板接线端分为主回路和控制回路两部分，用户配线时必须依照下图所示进行正确配线。
直流电机调速器使用说明书名称：直流电机调速器，型号：DM103AH一、功能特点1、本PWM直流电机调速器(型号DM103AH) 主要用来驱动直流有刷电机，专为运动控制卡如MACH3,USBCNC或PLC等控制直流电机而设计的，具有调速，开/停，正反转，堵转报警输出，过流保护，短路保护。
状态指示等功能。
2、调速器可以与各种运动控制卡，PLC等实现联合控制。
也可以独立控制电机。
通过设置调速器，可以匹配电压20-110V,功率2000W以内的各种不同型号的直流有刷电机。
可以单独通过外接开关与旋钮来用;也可以配PLC,运动控制卡、工控机等来用。
3、功能接口齐全。
可以外接0-5V,0-10V,4-20MA,PWM等信号及外接电位器手动共5种控制方式来调速。
4、有开停与正反转接口，有保护输出接口。
5、支持交流或直流输入,不存在接反电源烧东西的问题。
供电范围宽AC15-110V（50/60HZ）,DC+20-+150V，6、有电源指示灯，绿灯是电源指示灯，红灯亮是报警指示灯。
6、本驱动器也可以用来驱动锅炉发热丝，震动盘，电磁机等负载。
负载适用与2KW以内的非容性的所有负载。
二、调速器接线端口定义：1、高压接口：M-：接直流有刷电机负极。
极限负载2KW,标称负载1.5KW，电机方向不对，交换电机两条线即可。
M+：接直流有刷电机正极。
极限负载2KW,标称负载1.5KWNC：空脚不用接，安全间距用。
ACIN：交流电源输入接口，也可以接直流，输入不分正负电源输入范围：AC15-110V 50/60HZ,DC20-150VNC:：空脚不用接，安全间距用。
ACIN:：交流电源输入接口，也可以接直流，输入不分正负，电源输入范围：AC15-110V 50/60HZ,DC+20-+150V2、模拟量输入接口：5V：电源5V输出脚。
外接电位器调速时的电位器接线脚。
外接正反转控制按键脚。
5V的端口在接电位器调速和接开关正反转或开停时会接线。
欧陆传动系统有限公司590+系列直流数字式调速器产品手册HA466461U002，第一版与5.x版本软件兼容欧陆传动系统有限公司，2001年版权版权所有。
本文件的任何部分均不得存储在可恢复系统中，或者，未经欧陆传动系统有限公司的书面许可而以任何形式或以任何方式传输给任何非欧陆传动系统有限公司的雇员。
尽管已竭尽所能来确保本文件的精确性，但是，仍然有可能在不予通知的情况下对本文件进行修正或者补充，因此而产生的损坏，伤害及费用，欧陆传动系统有限公司将不予承担任何责任。
保修欧陆传动系统有限公司担保，按照欧陆传动系统有限公司IA058393C标准销售条款，自交货之日起12个月内，本产品在设计、材料与工艺方面无任何瑕疵。
欧陆传动系统有限公司保留在不予通知的情况下对本文件内容以及产品规格进行更改的权利。
要求重要事项：在安装本设备以前，请仔细研读该安全信息。
目标用户本手册是提供给需要对手册中讲述的设备进行安装、配置或维修，或者进行其它任何相关操作的所有人员使用。
本信息的目的在于强调安全事项，并使用户能够最大限度地从该设备中受益。
下表是关于设备如何安装和使用的详细情况，请填写完整，以备将来参考之用。
安装详情序列号（参见产品标签）安装地点（由用户提供信息）设备用途：部件相关设备（参见调速器证书）设备安装：壁挂安装封装安装应用领域本设备用于通过使用直流电压用做工业电机的速度控制。
人员要求本设备的安装、操作与维护工作应该由有资格的人员来完成。
有资格的人员指具有相应技能，并熟悉所有安全要求及确定的安全操作实践，熟悉本设备的安装过程、操作与维护以及全部相关危险性的人员。
危险性警告！本设备可能由于旋转机械以及高压而危及生命安全。
如不遵守下面的规定，则有可能导致触电危险。
根据国际电工委员会（IEC）61800－3的要求，本产品属于限制销售级别的设备。
在局部环境下使用时，本产品可能产生无线电干扰，在此情况下，用户可能需要采取适当的措施。
双闭环直流调速控制板JP JP--ZLTS ZLTS--6使用说明书目 录一、用途及特点............................................................................................1 二、技术参数................................................................................................1 三、型号义释................................................................................................1 四、控制板外型尺寸控制板外型尺寸、、主要元器件及端子说明.......................................1 五、接线接线示意图示意图示意图如图如图....................................................................................3 六、故障分析 (3)一、用途及特点1、该控制板配合晶闸管智能模块可对直流电动机进行速度调节，广泛应用于直流电动机调速系统。
2、该控制板设计独特、外型美观，该控制板带有金属屏蔽罩可屏蔽干扰、保护控制板且方便安装。
3、采用霍尔传感器取样，精度高、稳定性好、采样电路与控制电路完全隔离、安全可靠。
4、可根据负载特性对速度环与电流环反馈参数进行调整，以保证电机平稳运行。
5、给定积分环节可实现直流电动机软起动，且积分时间可调。
6、该控制板适应主电路额定输入电压范围宽（交流380V、660V、1140V）。
应按照铭牌中所标电压对应使用。
二、技术参数技术参数1、控制电源：+12±0.5V /1A、-12±0.5V /0.3A。
V3.0 DQ系列可逆直流调速器说明书STDQ1208STDQ2408STDQ3608STDQ4808济南三腾电子科技有限公司在使用本产品前请您仔细阅读本使用说明书。
由于不遵守该使用及安装说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家将不承担任何相关责任。
请妥善保管好文件，如有相关疑问，请与厂家联系。
该标志表示一种重要提示或是警告。
目录型号指标--------------------------------------------------------------------------------------3页特点--------------------------------------------------------------------------------------------3页外形尺寸--------------------------------------------------------------------------------------4页安装要求--------------------------------------------------------------------------------------4页接线要求--------------------------------------------------------------------------------------4页接线端子功能示意--------------------------------------------------------------------------5页电源开关保险及电机的连接---------------------------------------------------------- --5页电源输入警告--------------------------------------------------------------------------------6页速度调节电位器的安装与连接-----------------------------------------------------------7页控制端子的功能与连接--------------------------------------------------------------------8页BRAKE的连接-------------------------------------------------------------8页EN的连接------------------------------------------------------------------- 8页DIR的连接------------------------------------------------------------------ 8页外部模拟量控制方式与连接--------------------------------------------------------------9页光电耦合器或集电极开路方式控制-------------------------------------9页速度控制模拟量的连接----------------------------------------------------9页可调电位器的功能介绍与设置-----------------------------------------------------------9页ACCEL的设置与调整方法----------------------------------------------10页DECEL的设置与调整方法----------------------------------------------10页FWD MAX SP的设置与调整方法-------------------------------------10页REV MAX SP 的设置与调整方法-------------------------------------10页REGEN CL的设置与调整方法-----------------------------------------11页IR COMP 的设置与调整方法-------------------------------------------11页通电前检查步骤----------------------------------------------------------------------------12页LED状态指示说明------------------------------------------------------------------------ 12页公司地址及联系方式----------------------------------------------------------------------12页规格及型号：型号电源范围(VDC)最大输出电压(V）最大连续电流(A)最大输出电流(A)STDQ1208 8-1812 8 15 STDQ2408 20-6024 8 15 STDQ3608 20-6036 8 15 STDQ4808 20-6048 8 15 一、特点：该系列调速器为低压直流四象限再生脉宽调速，采用专用单片机智能控制，响应速度快、运转平稳、工作可靠、保护功能齐全等。
V3.0 B系列直流无刷调速器说明书STAB31005-1STAB11005-1济南三腾电子科技有限公司目录概述---------------------------------------------------------2 产品特征-----------------------------------------------------2 安装尺寸-----------------------------------------------------3 接口及控制信号-----------------------------------------------3 功能与使用---------------------------------------------------4 显示及键盘操作-----------------------------------------------5 系统使用-----------------------------------------------------7 联系方式-----------------------------------------------------7一、概述:750W通用直流无刷电机调速器是三腾电子为配合现代化工业自动控制领域而自主研发的大功率调速器，主要采用国际最新电机专用数字处理器DSP为核心，配以高速度数字逻辑芯片，高品质功率模块，组成具有集成度高、体积小、保护完善、接线简洁、可靠性高等一系列优点。
该调速器可提供：操作面板速度设定，外部模拟电压调速、外部电位器调速，PWM脉宽调速等功能。
采用高速核心控制部件控制，具有操作安全（控制部件和功率部件全隔离）、调速方式灵活多样、转速即时显示、保护功能齐全、功率部件提供硬件保护等特点。
二、产品特征:1、系统特性：输入电源 AC180--250VAC 50/60Hz连续输出电流: 5A，适合310V 750W、110V 375W以下的无刷电机最大输出电流: 9.9A,可通过面板设置保护电流值使用温度：-10~+45℃保存温度：-20~+85℃使用及保存湿度：<85% [不结霜条件]构造：壁挂箱体式2、基本特性冷却方式：散热器方式控制输入输出信号：全隔离保护功能：过电流、过热、过速度、过电压、欠压、控制电源异常面板界面：4位LED 显示4 位按键操作3、安装注意事项★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★* 运行期间严禁打开外壳测量或触摸底板上任何器件和接插件。
TSC/TSCG-200/400W系列直流电机调速板使用说明书温馨提示：本产品务必与安装板保持一定不得阻碍任何通风的距离！一、简介TSC/TSCG-200/400W系列可控硅控制直流电机调速板具有体积小、安装方便、调速精度高、价格低等优点，广泛使用于电线、电缆、轻工、纺织、造纸、化工、印染、冶金、橡塑、拉丝、挤出机械、医疗器械、食品生产、印刷包装等各种行业，并可与永磁、他激、并激、串激直流电机配套使用。
对小型直流电机电枢供电，使直流电机实现恒转矩无级调速。
本装置主电路采用单相桥式半控电路，并带有电压负反馈等环节，提高了调速精度，控制电路采用单结晶体管触发，电路线路简单，工作稳定可靠，并且温度补偿性能稳定。
可外接控制包括：位移控制器、光电开关和位移传感器。
二、参数1、长期连续工作制2、正常工作电压：220V（±10%）3、输出电流：2.5A4、调速范围：1：105、静态精度：5%6、适配电机功率：200W—400W7、电枢输出电压：DC0—220V8、励磁输出电压：DC200V/1A9、外形尺寸（长×宽×高）：162×100×55mm10、接线方式：端子式三、安装须知1、用户在使用本产品之前，应仔细阅读说明书。
2、请不要安装在高温、高湿度的环境中。
3、请不要安装在木材等易燃性的材料上。
4、请不要安装在高振动的机器设备上。
5、请不要安装在有油雾、灰尘、有易燃气体的环境中。
6、控制板安装时务必与导电体间保持适当空间，以免控制板短路等原因损毁。
7、在上电以后以及断电后十分钟内，请勿接触控制仪/板上导体部分，以免触电。
（注1：）只有合格的专业人员才可以实施安装、配线、拆卸及保养。
（注2：）请遵守安装须知，若未依上述规定安装，而导致控制板损毁或发生危险事件，本厂不负任何责任。
在安装过程中有任何问题，欢迎来电咨询。
四、特点1、用可控硅触发实现无级调速。
2、引入电压负反馈技术使速度更平稳。
重庆赛力盟电机有限责任公司直流电机使用维护说明书1概述直流电机是将直流电能与机械能相互转换的旋转电机，它具有优良的调速特性，调速平滑、方便、范围宽广；它具有过载能力大，能承受频繁的冲击负载；它具有能实现频繁的无级快速起动、制动和反转，能满足各种生产过程自动化系统、不同的特殊运行特点的要求；它广泛用于冶金、矿山、交通运输、纺织、印染、造纸、印刷、水泥、化工、机床、风机等行业。
Z2系列适用于恒速或调速范围不大于2：1的电力拖动系统中，为自扇冷结构。
ZO2系列适用于多尘埃及金属切削等场合，为全封闭结构。
ZT2系列适用于削弱磁场向上恒功率调速，调速范围为1：3及1：4的电力拖动中。
Z2C系列适用于船舶恒速电力拖动系统中，也可作为海洋或内河船舶各种辅机电力拖动和供电电源之用。
Z3系列适用于恒速或转速调节范围不大于3：1的电力拖动系统小，有自扇冷结构和强迫通风两种。
Z4系列采用全迭片结构，适用于静止整流电源供电，具有转动惯量小，有较好的动态性能，为强迫通风结构，也可以用作管道通风或空水冷结构。
ZBL4系列采用全封闭结构，机座带散热片。
适用于多尘埃的场合。
ZSL4系列为自扇冷结构,可弱磁恒功率向上调速，达额定转速的1-2倍。
已生产电机的机座号132——200，共3个机座号。
ZLZ4系列采用全封闭结构，可用于连铸机的传动系统中。
ZZJ-800系列能承受频繁的起动、制动、正反转，过载能力大，用于金属轧机的辅传动机械及冶金起重，有全封闭结构，有强迫通风结构和空水冷结构。
过载能力为3倍左右。
ZZJ-900系列具有ZZJ-800系列的特点,且转动惯量为ZZJ-800系列的60%。
Z系列中型直流电动机可用于普通工业和传动金属轧机及其辅助机械，有强迫通风结构和空水冷结构。
ZSN4系列为水泥回转窖主传动专用直流电机，有强迫通风结构和管道通风结构。
2电机的起运、安装及校正2.1电机的起运2.1.1运输及拆箱时应遵守“小心轻放”、“切勿倒置”等说明。
