电液动扇形闸门产品介绍
电液动扇形闸门一种包括有左、右阀体、扇形闸板、橡胶密封圈、闸板传动轴、阀体松紧轴的电动扇形闸阀，它是通过阀体松紧轴、导杆、闸板传动轴将扇形闸板夹在左阀体、有波纹管的右阀体的中间并通过阀体传动轴上的链轮的转动而实现阀体的松开和夹紧，阀体传动轴上的拨叉控制扇形闸板在左、右阀体的中间位置而不摩擦密封面，且扇形闸板上增设的金属密封圈满足了密封性能。
本实用新型的结构合理、能满足在温度高、腐蚀性强的介质的工艺要求。
本系列扇形闸门广泛应用于建材、冶金、矿山、电力、化工、轻工、粮食等行业，是各类落料系统的卸料控制装置。
电液动扇形闸门结构特点
本闸门结构简单，采用优质钢板焊接而成，采用电液推杆驱动，运行平稳，故障率低，可以快速切断料流。
电液动扇形阀门性能特点
电液动扇形闸门是根据建材行业的特殊需要，用作水泥熟料库除尘设备的理想卸料装置。
扇形阀门在出料口处设置了防尘罩，避免了灰尘飞扬；扇形阀门采用电液推杆作动力源，取代气缸传动，节约了工程投资成本；扇形阀门阀体采用阶台结构，减少了料流冲击。
电液动扇形阀门技术参数
连接形式：法兰
主体材料：碳钢
公称通径：1000（mm）
适用介质：晶料、固体颗粒物料、粉状物料
材质：碳钢
密封形式：硬密封型
标准：国标
外形：中型
流动方向：单向
驱动方式：电气、电液动、气动
零部件及配件：配件
用途：放料
压力环境：低压
工作温度：常温
类型(通道位置)：二通式。
电液动平板闸门使用说明书
电液动平板闸门是一种常见的水利工程用设备，用于控制水流的
通断和水位的调节。
为了更好地使用和维护电液动平板闸门，以下是
使用说明书的详细步骤。
第一步：检查设备
在使用电液动平板闸门前，应先检查设备是否存在故障。
检测方法包
括检查进口和出口的水位、观察设备的外观和连接部位是否有裂缝等
问题。
第二步：开启控制系统
在启动电液动平板闸门之前，需要全面检查设备的控制系统是否启动，并将控制系统开启，以确保根据需要随时打开或关闭水闸门。
第三步：检查闸门
在打开水门之前，要先检查闸门是否正常井开，检查闸门是否存在锈迹、损坏或其他问题，确保它可以顺畅地开启或关闭。
第四步：控制进水流量
在确定电液动平板闸门正常之后，需要控制进水流量，以保证水压不
会超过闸门的承载能力，有效防止水流过大而对设备产生损坏。
第五步：关闭水闸门
当需要停止水流时，需要关闭电液动平板闸门。
在关闭水门时，需要
控制闸门下降的速度，以免水流突然变化，对设备产生严重的冲击力。
第六步：维护设备
为了确保电液动平板闸门能够长期运行，需要定期检查设备是否存在
损坏或故障，并及时排除故障。
总之，电液动平板闸门的使用说明书是水利工程中不可或缺的一
部分，了解和掌握每一步的使用方法是非常必要的。
只有不断的重视
和维护电液动平板闸门设备，才能确保设备长期运行和水利工程的安全。

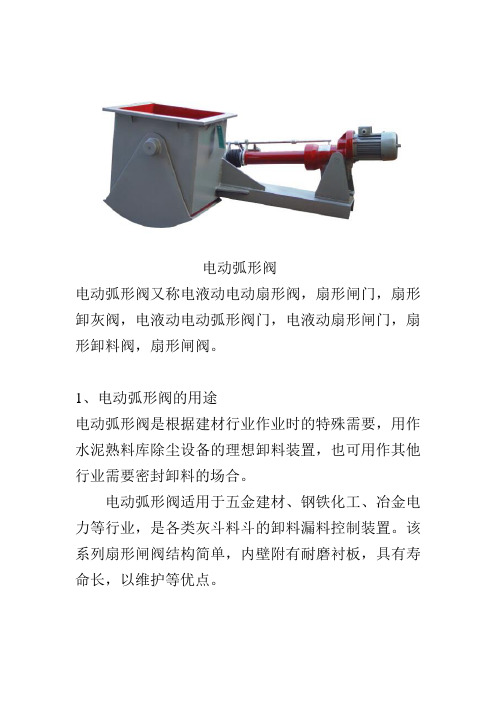

电动弧形阀
电动弧形阀又称电液动电动扇形阀，扇形闸门，扇形卸灰阀，电液动电动弧形阀门，电液动扇形闸门，扇形卸料阀，扇形闸阀。
1、电动弧形阀的用途
电动弧形阀是根据建材行业作业时的特殊需要，用作水泥熟料库除尘设备的理想卸料装置，也可用作其他行业需要密封卸料的场合。
电动弧形阀适用于五金建材、钢铁化工、冶金电力等行业，是各类灰斗料斗的卸料漏料控制装置。
该系列扇形闸阀结构简单，内壁附有耐磨衬板，具有寿命长，以维护等优点。
2、电动弧形阀的结构特点
电动弧形阀结构简单，采用优质钢板焊接而成，采用电液推杆及气缸驱动，运行平稳，故障率低，可以快速切断料流。
电动弧形阀采用电液推杆驱动，直接将电液推杆固定在闸门本体上，避免了用户在现场定位的烦恼，安装简便。
电动弧形阀在出料口设置了防尘罩，避免了灰尘飞扬；采用电液推杆作动力源，取代气缸传动，节约了工程投资成本；阀体采用阶台结构，减少了料流冲击；阀体关键部位铺设栅栏结构的耐磨衬板，减少了衬板直接磨损。
3、电动弧形阀的性能参数
适用介质适用温度介质流速
晶料、固体颗粒物料、粉状物料≤300℃≤28m/s 电源电压调节特性电液推杆型号
380V50HZ 二位开关式DYT系列
适用介质干燥粉尘
工作温度≤150℃
卸灰量6-90m3/h。
第二卷：技术协议XXXXX有限公司*********************项目阀门系统设备甲方：XXXXX有限公司（盖章）乙方：*****************有限公司（盖章）签订地点：石家庄高新区签订日期：2016年12月07日一、总则1.1概述：本技术协议书适用于************************项目阀门系统设备，阐述了对上述设备在设计、制造、检验、供货及运输保护等的最低要求。
1.2乙方的职责：1.2.1乙方严格按照本技术协议的要求提供设备及材料。
如果没有得到甲方书面认可，例外项、背离项和替换都将是无效的。
1.2.2乙方对该项目提供的阀门设备的设计、制造、供货、检查和试验负有全部责任，保证所提供的设备满足有关技术标准、规范的要求。
二、设备技术性能、参数：单层棒条阀二台技术参数电液动扇形闸门二台技术参数电动插板门一台技术参数电子式电动调节碟阀二台技术参数电动通风蝶阀三台技术参数电动蝶阀一台技术参数电液动平板闸阀DYLV-0.6一台技术参数单层棒条阀一台技术参数圆形单层单门重锤锁风阀DaSzFy-1一台技术参数电子式电动调节碟阀二台技术参数手动扇形闸门一台技术参数三、供货范围：单层棒条阀设备供货范围电液动扇形闸门设备供货范围电动插板门设备供货范围电子式电动调节碟阀设备供货范围电动通风蝶阀设备供货范围电动蝶阀设备供货范围电液动平板闸阀DYLV-0.6设备供货范围单层棒条阀LBI-400×400设备供货范围圆形单层单门重锤锁风阀DaSzFy-1设备供货范围电动蝶阀设备供货范围手动扇形闸门设备供货范围电气描述：乙方配现场控制箱，控制箱防护等级IP54，乙方提供控制箱至设备之间的线缆。
四、常规易损件明细表：单层棒条阀电液动扇形闸门电动插板门电子式电动调节碟阀电动通风蝶阀电动蝶阀电液动平板闸阀DYLV-0.6圆形单层单门重锤锁风阀DaSzFy-1五、随机备品备件明细表：以下备品备件为随机备品备件由厂家免费提供六、设备随机资料清单：单层棒条阀电液动扇形闸门电动插板门电子式电动调节碟阀电动通风蝶阀电动蝶阀电液动平板闸阀DYLV-0.6电液动扇形闸门单层棒条阀LBI-400×400圆形单层单门重锤锁风阀DaSzFy-1七、设备制造通用技术标准：电机基本技术要求GB755；电机外客防护等级技术标准GB4842﹒1-85；旋转电机基本技术要求GB755–87；火焰切割件应符合JB/T5000.2-1998《火焰切割件通用技术条件》；焊接件应符合JB/T5000.3–1998《焊接件通用技术条件》；气焊手工电弧及气体保护焊焊缝坡口的基本形式与尺寸应符合GB985技术标准涂装应符合JB/5000.10–1998《涂装通用技术条件》；防锈漆应符合GB4879–85的有关规定；包装应符合JB/T5000.13–1998《包涂装通用技术条件》。
电动闸门知识点总结大全一、电动闸门的概念电动闸门是一种通过电动驱动装置控制门体开闭的门禁设备，通常用于公共场所的进出口管理，可以实现自动识别和控制人员通行，提高通行效率和安全性。
电动闸门具有门禁、通道控制、人员管理等功能，广泛应用于地铁、高铁、机场、写字楼、商场等场所。
二、电动闸门的分类1. 按闸门形式分：旋转门、三辊门、滑动门、翼闸门、摆动门等。
2. 按通行方式分：单向通行、双向通行。
3. 按材质分：不锈钢电动闸门、铝合金电动闸门等。
4. 按操作方式分：手动电动闸门、全自动电动闸门。
三、电动闸门的组成部分1. 闸门机：包括电机、减速器、控制器等组成，是电动闸门的核心部件，负责驱动闸门开闭。
2. 闸门翼板：可以是旋转门的转门翼板、三辊门的三辊翼板、滑动门的滑动翼板等。
3. 传感器：用于感知人员通行的状态，如红外传感器、超声波传感器等。
4. 控制器：控制闸门的开闭动作，以及与门禁系统的联动，实现通行控制功能。
5. 外壳：由不锈钢、铝合金等材料制成，用于保护闸门内部零部件。
四、电动闸门的特点1. 安全性：采用多重安全保护措施，如防夹、防撞、防夹手等，保障用户安全。
2. 稳定性：采用优质材料和精密制造工艺，保证闸门的稳定性和耐用性。
3. 高效性：可自动感知人员通行，快速响应并迅速开启或关闭闸门，提高通行效率。
4. 美观性：外观设计精美，可根据实际需要定制不同风格和颜色的外观。
5. 灵活性：支持多种通行方式，可根据需要设置单向或双向通行。
五、电动闸门的安装1. 安装位置：通常安装在室内或室外的出入口处，以实现出入口的人员管理和通行控制。
2. 安装要求：需确保地面平整稳固，闸门机安装牢固，通电及联通门禁系统等。
六、电动闸门的维护与保养1. 定期清洁：保持闸门外观整洁，定期清洁闸门各部件及传感器。
2. 润滑保养：定期对闸门机的轴承、链条等部件进行润滑保养。
3. 故障排除：定期对闸门进行功能测试，及时发现并排除故障。

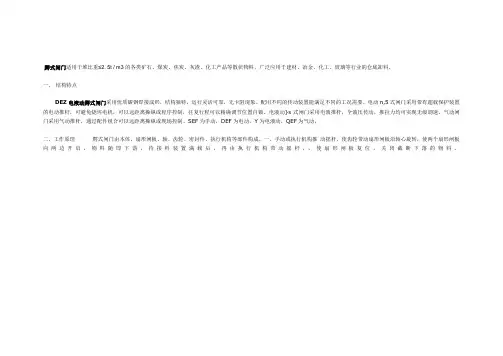

腭式闸门适用干堆比重≤2. 5t / m3的各类矿石、煤炭、焦炭、灰渣、化工产品等散状物料，广泛应用于建材、冶金、化工、玻璃等行业的仓底卸料。
一、结构特点
DEZ电液动腭式闸门采用优质碳钢焊接成形，结构独特，运行灵活可靠，无卡阻现象。
配用不同的传动装置能满足不同的工况需要。
电动n,5式闸门采用带有超载保护装置的电动推杆，可避免烧坏电机，可以远距离操纵或程序控制，往复行程可以精确调节位置自锁。
电液动}s式闸门采用电液推杆，全液压传动，推拉力均可实现无级调速。
气动闸门采用气动推杆，通过配件组合可以远距离操纵或现场控制。
SEF为手动，DEF为电动，Y为电液动，QEF为气动。
二、工作原理腭式闸门由本体、扇形闸板、轴、齿轮、密封件、执行机构等部件构成。
一。
手动或执行机构推动摇杆，使齿轮带动扇形闸板沿轴心旋转，使两个扇形闸板向两边开启，物料随即下落，待接料装置满载后，再由执行机构带动摇杆，，使扇形闸板复位，关闭截断下落的物料。
高邮市腾达机电设备有限公司1平板闸门样本Theelectric hydraulic push rod sample selection高邮市腾达机电设备有限公司2产品介绍平板闸门适用于煤仓（或其它物料仓）下装车用，属于间断性装车闸门。
结构形式为液动扇形闸门，操作简便，灵活可靠，是理想的装车设备。
品牌：高邮腾达型号：DPZ/DYLV 连接形式：法兰主体材质：碳钢公称通经：用户自定适用介质：固体物料，颗粒物料，粉尘等材质：碳钢密封形式：硬密封型标准：国标外形：中型流动方向：单向驱动方式：手动，电液动，电动零部件及配件：行程开关用途：流量控制压力环境：常压工作温度：常温类型（通道位置）：直通式规格：口径(200mm~1200mm)型号说明1.DYLV －电液动单推杆平板闸门2.DPZ －电液动双推杆平板闸门工作原理由平板闸门、电液推杆、闸板组成，电液推杆驱动闸板作水平方向的往复运动，达到阀门的启闭目的。
电液推杆液压原理图电液推杆电器原理图3高邮市腾达机电设备有限公司DYLV型电液动平板闸门技术参数（选型表）A×A B×B C×C L H n-d电液推杆型号200×200256×256306×3069201208-Φ14DYTZ1000-200 250×250306×306346×34610501208-Φ14DYTZ1000-250 300×300356×356396×39612601208-Φ14DYTZ1000-300 400×400456×456496×496125614012-Φ14DYTZ1750-400 450×450510×510556×556167014012-Φ14DYTZ1750-450 500×500560×560606×606189014016-Φ18DYTZ1750-500 600×600660×660706×706222016016-Φ18DYTZ2500-600 700×700770×770820×820252016020-Φ18DYTZ2500-700 800×800870×870920×920275018020-Φ18DYTZ3000-800 900×900974×9741030×1030295018024-Φ23DYTZ3000-900 1000×10001074×10741130×1130311018024-Φ23DYTZ3000-1000注：本闸门可按用户需求设计制造。

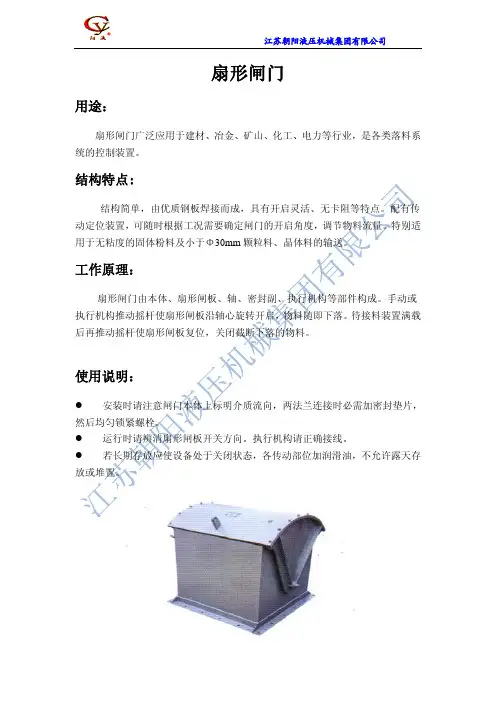

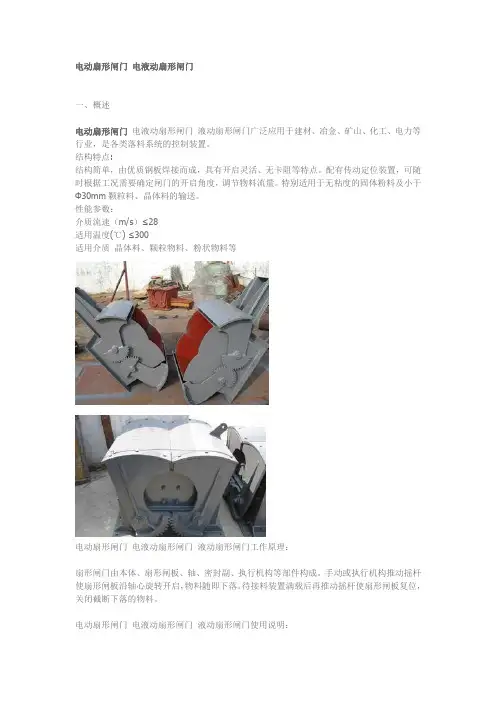

电动扇形闸门电液动扇形闸门
一、概述
电动扇形闸门电液动扇形闸门液动扇形闸门广泛应用于建材、冶金、矿山、化工、电力等行业，是各类落料系统的控制装置。
结构特点:
结构简单，由优质钢板焊接而成，具有开启灵活、无卡阻等特点。
配有传动定位装置，可随时根据工况需要确定闸门的开启角度，调节物料流量。
特别适用于无粘度的固体粉料及小于Φ30mm颗粒料、晶体料的输送。
性能参数：
介质流速（m/s）≤28
适用温度(℃) ≤300
适用介质晶体料、颗粒物料、粉状物料等
电动扇形闸门电液动扇形闸门液动扇形闸门工作原理：
扇形闸门由本体、扇形闸板、轴、密封副、执行机构等部件构成。
手动或执行机构推动摇杆使扇形闸板沿轴心旋转开启，物料随即下落。
待接料装置满载后再推动摇杆使扇形闸板复位，关闭截断下落的物料。
电动扇形闸门电液动扇形闸门液动扇形闸门使用说明：
l 安装时请注意闸门本体上标明介质流向，两法兰连接时必需加密封垫片，然后均匀锁紧螺栓。
l 运行时请辨清扇形闸板开关方向。
执行机构请正确接线。
l 若长期存放应使设备处于关闭状态，各传动部位加润滑油，不允许露天存放或堆置。
电动扇形闸门电液动扇形闸门液动扇形闸门特点：
本闸门在出料口处设置了防尘罩，避免了灰尘飞扬；采用电液推杆作动力源，取代气缸传动，节约了工程投资成本；阀体采用阶台结构，减少了料流冲击；阀体关键部位铺设栅栏结构的耐磨衬板，减少了衬板直接磨损。
关键字：电动扇形闸门电液动扇形闸门液动扇形闸门。
电液动平板闸门在某钢厂原料仓工艺改造中的应用与探讨摘要：本文根据总结散状原料储运过程中使用的扇形闸门、颚式闸门等设备实际应用的特点与不足，以某钢厂现有原料仓改造工程为实例，提出了在储存特定料种料仓条件下，采用电液动平板闸门的可行方案。
关键词：原料仓；散状原料；平板闸门；扇形闸门；颚式闸门1 前言在散状物料的仓下放料过程中，通常在料仓落料孔下方设闸门控制料仓的开启与关闭，将料仓内的物料传输到仓下的带式输送机或自卸汽车。
目前采用的闸门有电液动平板闸门、扇形闸门、颚式闸门等。
目前使用的颚式闸门与扇形闸门均可用于各种粒度散状原料的仓下放料，且使用过程中可靠性高，很少出现阀体被物料卡塞，不能正常关闭闸门的情况。
但以上两种闸门工作时卸料工作面几乎全部暴露在外部环境中，作业现场扬尘十分严重，对环境造成了粉尘污染，且影响现场操作人员正常作业。
电液动平板闸门可较好地衔接料仓与带式输送机，减少卸料过程中产生的扬尘，但平板闸门在使用过程中闸板运动轨道易被仓内物料堵塞，导致闸门不能关闭到位，且仓内料位较高时，往往需要机旁连续点动操作才能将闸门开启，远程操作无法打开闸门，此外，电液动平板闸门不适用于大粒度物料的仓下放料。
因此，目前电液动平板闸门多用于小型钢结构料仓的仓下放料。
随着环保政策日益严格，采用扇形闸门或颚式闸门难以控制作业现场粉尘污染，已不适应将来环保需求，如何通过工艺优化，扩大平板闸门的应用范围，在不降低设备可靠性的前提下，采用平板闸门替代扇形闸门或颚式闸门，可有效控制仓下作业区域粉尘污染，实现清洁作业。
2 工程背景该钢铁厂高炉区域矿槽筛下不具备入炉条件的小颗粒烧结矿，焦炭通过槽下碎矿、碎焦胶带机分别运输至碎矿仓、碎焦仓，原碎焦仓、碎矿仓均在仓下采用电液动扇形闸门将仓内碎焦、碎矿转载到自卸汽车，随后自卸汽车行驶至烧结区域，将碎矿、碎焦分别卸入燃料系统、配料系统汽车受料槽，供烧结机二次加工。
由于高炉区域距烧结区域距离约3千米，长期采用汽车运输碎焦、碎矿不仅运输成本高昂，且从扇形闸门放料，汽车运输，卸车等过程均产生大量扬尘，对厂区造成了大量粉尘污染，为降低运输成本，减少厂区粉尘污染适应环保要求，该钢厂新建了一条高炉区至烧结区的碎矿、碎焦带式输送机运输系统，在高炉区对碎矿、碎焦仓进行了土建及设备改造。
电液联动阀门（张大鹏）执行器分类传统执行器分为电动、气动和液动三种。
各种执行器比较⏹电动执行器以电能为动力，具有操作简便、易于实现远距离控制等特点，但可靠性相对较差。
⏹经常出现的问题有定位精度差、过开过关、电机烧毁、齿轮箱磨损等，维护费用很大。
气动执行器以压缩空气为动力，具有结构简单、维护较为方便等特点，但体积大、需要气源和空气净化装置；普通的液压执行器以高压油为动力，具有负载能力大，调节精度高等特点，但需要配备有庞大的独立供油设备，维护工作量也相对较大⏹REXA执行器主要有调节型(Xpac)和开关型(Mpac)⏹两种⏹执行器，直行程，旋转型（ESD旋转、调节阀直行程）执行器的结构⏹REXA Xpac执行器包含两个主要部分，即执行器（缸和电液动力组件）部分和控制箱部分。
执行器装在驱动装置上，制箱远程安装。
连接它驱动装置上，控制箱们的是模块电缆和反馈电缆。
执行器部分的核心是电液动力模块，包括马达、齿轮泵、流量匹配阀、贮油箱、加热器、旁路电磁阀（弹簧失效单元特有）等。
性能⏹（1）定位精度小于全行程的0.15%；⏹（2）重复率小于全行程的0.1%；⏹（3）死区在控制信号的0.1%~5%范围内可调，最小可达0.05%；⏹（4）可接受4~20mA标准模拟量信号或脉冲信号；⏹（5）直行程输出位移范围0.75 inch ~ 22inch（英寸），用户可以根据需要灵活选用；角行程输出角度范围0 ~ 90°和0 ~ 120°两种角位移；⏹（6）输出位移全行程时间0.5s ~ 300s可选；⏹（7）直行程输出力范围2,000 lbs ~ 120,000 lbs（磅）可选；角行程输出力矩范围600in.lbs~400,000in.lbs（英寸.磅）可选。
我站调节阀采用步进式电机，启动时为1台电机之后加大行程时再启动一台，开关度基本到位时再切换为一台电机动作。
ESD开关为点动式，可作为再次保护，防止误操作。
液动扇形阀及阀门选型的步骤和依据一、产品[液动排泥阀]的详细资料：产品名称：液动排泥阀产品特点：液压、气动角式快开排泥阀，是一种由液压源或气动源作执行机构的角型截止类阀门。
通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。
该阀液压缸之活塞为L 形皮碗，密封性能好，经久耐用，阀门密封副亦为橡胶密封,无泄漏。
还可通过电动二位四通换向电磁阀实现远程控制。
操作方便，安全可靠。
二、技术参数：公称压力0 6MPa、1 0MPa公称通径：100"～400mm最低马驱动压力：0.15MPa适用介质：水、污水驱动介质：清水、气适用温度：0～80℃法兰标准：GB／T l 7241 6 GB／T 911 3试验标准：GB／T l 3927 APl 598三、主要零部件材料：零件名称月体、月盖膜片压板、阀盘阀杆膜片材料铸铁、球铁、碳钢球铁、青铜不镕钢尼龙强化橡胶四、主要外形连接尺寸：DN 80 100 150 200 250 300 350 400H 480 500 620 735 805 940 1100 1200L1 135 145 175 225 260 280 305 340L2 125 125 145 185 205 245 270 310订货须知：一、①液动排泥阀产品名称与型号②液动排泥阀口径③液动排泥阀是否带附件二、若已经由设计单位选定公司的液动排泥阀型号，请按液动排泥阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数。
产品详细信息截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。
阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。
截止阀只适用于全开和全关，不允许作调节和节流。
主要零件材料零件名称阀体、阀盖、阀瓣、阀杆缸体、上下缸盖活塞填料、垫片J741W-16P 铬镍钛钢35# 灰铸铁或铝合金聚四氟乙烯J741W-16R 铬镍钼钛钢主要性能规范型号公称压力试验压力工作压力工作温度适用介质密封（水）气密封壳体J741W-16P1.6 1.76 0.62.4 1.6 -40℃～+150℃硝酸类J741W-16 R 醋酸类主要尺寸及重量公称通径尺寸重量（Kg）D D1 D2Z-φdb L H50 16 125 100 4-18 16 230 337 20 65 180 145 120 4-18 18 290 365 35 80 195 160 135 8-18 20 310 470 51 100 215 180 155 8-18 20 350 525 65 125 245 210 185 8-18 22 400 572 80150 280 240 240 8-18 24 480 585 100阀门选型的步骤和依据：在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。
