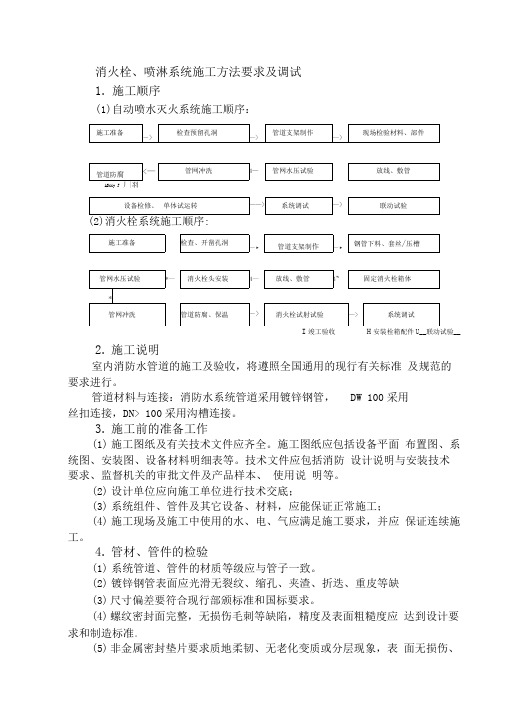

消火栓、喷淋系统施工方法要求及调试1.施工顺序(1)自动喷水灭火系统施工顺序：(2)消火栓系统施工顺序:竣工验收安装栓箱配件U__联动试验__2.施工说明室内消防水管道的施工及验收，将遵照全国通用的现行有关标准及规范的要求进行。
管道材料与连接：消防水系统管道采用镀锌钢管，DW 100采用丝扣连接，DN> 100采用沟槽连接。
3.施工前的准备工作(1)施工图纸及有关技术文件应齐全。
施工图纸应包括设备平面布置图、系统图、安装图、设备材料明细表等。
技术文件应包括消防设计说明与安装技术要求、监督机关的审批文件及产品样本、使用说明等。
(2)设计单位应向施工单位进行技术交底；(3)系统组件、管件及其它设备、材料，应能保证正常施工；(4)施工现场及施工中使用的水、电、气应满足施工要求，并应保证连续施工。
4.管材、管件的检验(1)系统管道、管件的材质等级应与管子一致。
(2)镀锌钢管表面应光滑无裂纹、缩孔、夹渣、折迭、重皮等缺(3)尺寸偏差要符合现行部颁标准和国标要求。
(4)螺纹密封面完整，无损伤毛刺等缺陷，精度及表面粗糙度应达到设计要求和制造标准。
(5)非金属密封垫片要求质地柔韧、无老化变质或分层现象，表面无损伤、皱纹等缺陷。
(6)法兰密封面应完整光洁，不得有毛刺及经向沟槽；螺纹法兰的螺纹应完整无损伤5.喷头的检验(1)喷头的型号、规格应符合设计要求；一般情况下，喷头的温级要和使用环境相协调，即闭式喷头的动作温度比使用环境温度高 30C左右；(2)喷头的商标、型号、公称动作温度、制造厂及生产年月等标志应齐全；(3)喷头外观应无加工缺陷和机械损伤；(4)喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝的现象；(5)闭式喷头应进行密封性能试验，并以无渗漏、无损伤为合格。
试验数量宜从每批中抽查1%,但不得少于5只，试验压力应为 3.0MPa;试验保压时间不得少于3min。
当有两只及以上不合格时，不得使用该批喷头。
当仅有一只不合格时，应再抽查2%但不得少于10只。
消防喷淋、消火栓系统施工方案（一） 消防喷淋、消火栓施工工艺流程1、喷淋系统施工工艺流程2、消火栓系统施工工艺流程3、施工准备及工序控制施工作业前，施工技术管理人员应及时落实每道工序进行所需施工条件。
如管网安装所需的各种基准线，预留孔洞及位置，设备安装的基础，高处作业脚手架搭设，试压前的水源、排水设施、吊顶喷头追位前的龙骨敷设情况等。
（1） 管道安装前定位放线：管道定位应严格以设计图为依据，同时参照各专业施工图纸及施工人员意见确定管道位置，应以减少管路打架、便于后续工序操作为原则，但凡与设计不一致的地方应及时办理洽商手续，在设计不做要求的地方，管道安装应与其它专业管道及设备保持适当距离，距墙、梁、柱等应保持不小于半个管径的距离。
位置确定后，可将管路走向用墨线弹在顶板上或在关键处作记号挂线安装。
（2） 在每一步管网安装前应结合现场情况进行计量预制及预组装，包括支吊架的制作、支管的预制，预制好的丝扣连接管道应按顺序摆放整齐，避免混（3） 乱中损坏丝扣，支架制作后应刷二遍防锈漆，晾干后使用。
（4） 管道调直：管道安装前应先进行调直，丝扣连接或法兰连接的管道应分段预组装调直，管道的调直可采用敲打、预压等方法。
镀锌钢管不可加热调直，管道调直过程中不可损坏管材、管件、表面镀锌层。
（5） 套管安装：套管一般配合预留孔洞时进行安装，根据管道尺寸及建筑物厚度确定套管规格、长度，通常与墙体平齐，高出楼地面50mm，套管与管道间隙用不燃烧材料填塞密实，建筑物有防水要求的应做防水套管，其作法应严格按施工图册要求执行。
4、管网安装施工工艺管网安装应严格按照施工图纸及说明、设计交底、变更通知和国家有关施工验收的规范及有关专业规程、规定进行，如遇特殊问题应及时与设计、甲方、监理办理工程洽商，严禁擅自更改设计或进行违章指挥及操作。
（1） 管材、管件清理及外观检查➢管网安装前应清楚内部杂物，安装时应随时清除已安装管道内部杂物，安装中断或完毕的敞口处，应临时封闭。
喷淋、消火栓施工方案喷淋、消火栓施工方案一、前言本旨在提供一套详细的喷淋、消火栓施工方案，以确保施工过程的顺利进行。
方案将包含喷淋和消火栓的选型、项目计划、施工步骤、安全措施等内容，为施工人员提供明确的指导。
二、喷淋选型1. 定义喷淋系统的设计要求，包括灭火剂的种类、喷淋灭火器数量、喷淋位置、喷淋喷头类型等。
2. 根据设计要求选择适当的喷淋设备，包括喷淋灭火器、喷淋管道、喷头等，确保其符合相关标准和规定。
3. 参考相关文献和经验，进行系统的计算和模拟分析，以评估所选设备的性能和可行性。
三、消火栓选型1. 确定消火栓的需求，包括消火栓数量、位置、流量要求等。
2. 根据需求选择适当的消火栓设备，包括消火栓、消火栓管道、喷水喉等，确保其符合相关标准和规定。
3. 进行系统的计算和模拟分析，评估所选设备的性能和可行性。
四、项目计划1. 制定施工计划，包括施工时间安排、施工队伍组织、施工阶段和目标等。
2. 制定项目进度控制措施，建立施工进度表，并设定重要节点和里程碑。
3. 协调相关部门和人员，确保施工过程中的资源供应、人员调度和安全执行。
五、施工步骤1. 施工前准备工作，包括清理现场、安置施工设备和材料等。
2. 进行喷淋系统的安装和调试，确保喷淋设备安装正确、无漏水，并进行相应的测试和评估。
3. 进行消火栓系统的安装和调试，确保消火栓设备安装正确、无漏水，并进行相应的测试和评估。
4. 完成系统的联调测试，包括喷淋系统与消火栓系统的联动测试，确保系统的一体化运行。
5. 进行系统的终验，包括性能测试、防漏测试和稳定性测试等，以确保喷淋和消火栓系统符合设计要求。
六、安全措施1. 确保施工现场的安全，包括设置警示标志、禁止吸烟、防止火源等。
2. 严格执行安全操作规程，包括佩戴安全防护装备、正确使用施工设备等。
3. 建立应急预案，包括灭火器材和逃生通道的设置，培训工作人员相应的应急处理方法。
七、附件本所涉及附件如下：1. 喷淋系统设计图纸2. 消火栓系统设计图纸3. 施工材料清单4. 施工进度表八、法律名词及注释本所涉及的法律名词及其注释如下：1. 建筑消防设施：指建筑内外设置的消防设备，如消火栓、喷淋系统等。
目 录1.编制说明 .....................................................................................1.1编制依据 ................................................................................1.2编制人员 ....................................................................................1.3施工方案发放范围 ........................................................................2.分部（分项）工程概况 .........................................................................2.1分部（分项）工程设计概况： ..............................................................2.2分部（分项）工程工程量 ..................................................................2.3分部（分项）工程施工特点： ..............................................................2.4分部（分项）工程施工条件： ..............................................................3.1施工流水段的划分及施工工艺流程 ..........................................................3.2施工组织 ................................................................................3.3施工准备 ................................................................................4.施工进度计划 ................................................................................. 5消防工程主要施工方法 .........................................................................5.1 消防给水管道安装 .......................................................................5.2 消火栓（箱）安装 .......................................................................5.3 火灾报警系统安装 .......................................................................5.4系统的调试 ..............................................................................6.质量通病的预防控制 ...........................................................................6.1 消防给水系统管网方面的质量通病 .........................................................6.2 室内消火栓方面的质量通病 ...............................................................6.3自动喷水灭火系统方面的质量通病 ..........................................................6.4消防设备方面的质量通病 ..................................................................6.5产生质量通病的根本原因 ..................................................................6.6质量通病的防治对策 ......................................................................7.各项管理及保证措施 ...........................................................................7.1 质量要求及技术要点 .....................................................................7.2质量保证措施 ............................................................................7.3安全施工保证措施 ........................................................................7.4进度保证措施 ............................................................................7.5文明施工保证措施 ........................................................................贵阳金阳新区大关安置房消防工程施工方案1.编制说明1.1编制依据1.1.1已审批的《施工组织设计》及其编制依据1.1.2已审批的施工图、设计交底、会审纪要及变更文件1.1.3与分部（分项）工程有关的国家（地方）或行业规范、规程、法规、标准、图集1.1.4公司管理手册1.2编制人员杜立平1.3施工方案发放范围分公司：商务合约部；机电部项目部：技术部；商务合约部；机电部2.分部（分项）工程概况2.1分部（分项）工程设计概况：2.1.1分部分项工程设计概况：贵阳市金阳新区黔灵山大道大关安置房工程，建筑总体概况为地下室加塔楼商住形式，总建筑面积21万㎡，地下一层为停车库和设备用房，地上为商业住宅形式。
消防水水喷淋、消火栓系统施工组织设计消防水（水喷淋、消火栓）系统施工案第一节自动喷水灭火系统施工案该工程自动喷水系统火灾危险等级为：中危险级II级，雨淋系统按重危险II级。
管材和接口：管径小于DN100mm时采用镀锌钢管，丝扣接口，管径大于等于DN100mm采用镀锌钢管，法兰或沟槽连接件（卡箍）接口。
4.1工艺流程安装准备干管安装报警阀安装管道冲洗立管安装喷洒分层干、支管安装水流指示器、水泵、水箱等安装节流装置安装管道试压喷洒头支管安装系统通水试验报警阀、喷洒头安装4.2施工前现场检验材料、管材、管件和系统部件①系统施工使用的材料、管材和管件进行现场检验，均应吻合施工设计要乞降现行有关尺度的规定，并应具有出厂合格证。
②系统的管道，采用热镀锌钢管或热镀锌无缝钢管，管件的材质品级，应与所采用的管子一致。
管件在安装前，应进行外表检查，并吻合以下要求：1)材质、规格、型号符合设计要求；2)外表无裂纹、缩、夹渣、折迭、重皮等缺点；3)尺寸偏差吻合现行的尺度要求；word.4)螺纹密封面应完整，无损伤、毛刺等缺陷；5)各类非金属密封垫片应柔韧，无老化蜕变或分层征象，外表无折损、皱纹等缺点。
③对系统部件进行检验系统的喷头、湿式报警阀、压力开关、水流指示器等主要部件，应检查三证（合格证、生产可证和消防检测中央合格的检测报告）。
1)检验喷头a.喷头的型号、规格要吻合设计要求；b.喷头的商标、型号、公称动作温度、制造厂及生产年月等标志要齐全，并附有出厂合格证；c.喷头的外观应无加工缺陷和机械损伤现象；d.闭式喷头应进行密封机能试验，无渗漏、无损伤为合格。
试验数目宜从每批中抽查1%，但不得少于5只，试验工夫不得少于3min。
当有两只及两只以上不合格时，不得使用该批喷头。
当唯一一只不合格，再抽查2%，但不得少于10只，从头进行密封机能试验，如仍有不合格时，亦不得使用该批喷头。
2)检验湿式报警阀a.湿式报警阀和水流指示器除有商标、型号、规格等标志外，还应有水流向的永久性标志；b.湿式报警阀的阀瓣和操作机构必须动作灵活可靠，无卡涩现象；阀体应清洁，无异物堵塞；c.水力警铃的铃锤应滚动灵活，手动旋转轻，无停滞征象。
消防水(水喷淋、消火栓)系统施工方案一、引言消防水系统是建筑物中至关重要的一部分，它可以在火灾发生时提供及时、有效的灭火保护。
本文将围绕消防水系统的施工方案展开详细讨论，包括水喷淋系统和消火栓系统的设计要点、施工流程以及注意事项。
二、水喷淋系统施工方案1. 设计要点•确定水喷淋系统的覆盖范围和喷头布置方案。
•选择合适的管道材质和直径。
•确保水泵和喷头能够正常工作并满足需求。
2. 施工流程•确定安装位置，并进行必要的测量和标记。
•安装主管道和支管道，并连接喷头。
•完成水泵、压力传感器等设备的安装。
•进行系统检测和调试，确保系统正常运行。
3. 注意事项•施工过程中需要严格遵守安全操作规程。
•喷头布置要合理，应考虑建筑特点和火灾风险。
•施工完毕后进行全面检查，确保系统无漏水等问题。
三、消火栓系统施工方案1. 设计要点•确定消火栓系统的布置位置和数量。
•按照标准要求选择适当的消防栓类型和规格。
•确保消火栓系统管网的连通性和可靠性。
2. 施工流程•安装消防栓箱和消防栓本体。
•敷设消防栓管道，并连接到主干管网。
•进行水压测试和密封性检查。
•进行消火栓系统联通测试。
3. 注意事项•施工前应清理施工现场，并采取防护措施。
•检查管道和阀门是否严密，防止漏水。
•完工后进行水压测试和系统功能检查。
结语消防水系统的施工过程需要仔细规划和操作，确保系统能够在火灾发生时发挥最大作用。
通过合理的设计、精确的施工和严格的检测，消防水系统将为建筑物和使用者提供更加全面的安全保障。
喷淋、消火栓施工方案一、施工前准备工作在开始喷淋、消火栓施工之前，首先要对施工现场进行充分的准备工作，确保施工顺利进行。
具体步骤如下：1.确认施工图纸：施工前需仔细核对施工图纸，确保施工过程符合相关要求。
2.人员培训：施工人员需接受相关培训，了解各项施工流程和安全措施。
3.材料准备：准备所需的喷淋、消火栓设备及材料，确保数量充足。
4.施工区域清理：清理施工区域，确保施工场地整洁，方便施工进行。
二、喷淋、消火栓施工流程1. 喷淋系统施工流程喷淋系统是建筑物消防系统中重要的一环，其施工流程如下：•定位喷淋器位置：根据施工图纸确定各喷淋器的位置，并进行标记。
•安装管道：按照设计要求，在各喷淋器之间安装管道，确保管道连接牢固。
•连接水源：连接喷淋系统至水源，进行水压测试，确保系统正常工作。
•进行试漏：系统安装完成后进行试漏，排除管道漏水问题。
•调试系统：按照要求进行系统调试，确保各项参数正常。
2. 消火栓系统施工流程消火栓系统是建筑物内部的重要消防装置，其施工流程如下：•定位消火栓位置：根据施工图纸确定消火栓位置，并进行标记。
•安装消火栓支架：在预定位置安装消火栓支架，确保支架稳固。
•安装管道：连接消火栓支架和水源管道，确保管道畅通。
•安装消防栓：安装消防栓头，确保连接紧密。
•进行压力测试：安装完成后进行压力测试，确认系统正常工作。
三、施工后验收喷淋、消火栓施工完成后，需要进行系统验收，确保系统符合相关安全要求。
验收步骤如下：1.系统功能测试：测试喷淋、消火栓系统的功能，确保正常工作。
2.水压测试：进行系统水压测试，确认系统水压符合要求。
3.漏水检测：检查系统是否存在漏水现象，排除问题。
4.交付使用：系统通过验收后，可交付使用。
四、安全注意事项在进行喷淋、消火栓施工过程中，需要注意一些安全事项，以确保施工过程安全顺利：•施工人员需佩戴相关安全防护用具，如安全帽、手套等。
•确保施工现场通风良好，避免发生中毒事故。
喷淋、消火栓施工方案（一）引言概述：本文将介绍喷淋、消火栓施工方案的一些重要内容，包括施工流程、安装要求、设备选择、施工注意事项等。
正文内容：一、施工流程1.确定喷淋、消火栓施工的具体区域和范围。
2.制定施工计划，明确施工时间和工程进度。
3.进行现场勘测，了解施工区域的具体情况，包括楼层、通道、防火门等。
4.安排人员，包括工程师、技术人员和施工人员。
5.准备施工所需的材料和工具，确保施工期间的顺利进行。
二、安装要求1.根据相关法规和标准，确定喷淋、消火栓的安装位置和数量。
2.确保喷淋、消火栓的管道和设备与建筑物其他部件的结构牢固连接。
3.保证喷淋、消火栓设备的密封性能，防止水压泄漏。
4.安装喷淋、消火栓设备前，进行必要的测试和检验，确保设备的工作正常。
三、设备选择1.根据建筑物的使用性质和火灾风险等级，选择合适的消火栓和喷淋设备。
2.选择符合国家标准和行业标准的品牌产品，确保设备的质量。
3.考虑设备的维修保养和后期操作的便捷性，选购可靠性较高的设备。
四、施工注意事项1.施工人员需经过专业培训，熟悉喷淋、消火栓设备的安装和维护方法。
2.在安装过程中，严格执行相关施工规范，确保施工质量。
3.设备安装完成后，进行相应的测试和调试，确保设备的正常工作。
4.施工期间，保持施工现场的整洁，防止杂物和堆积物影响施工效果。
5.施工完成后，进行相关记录和档案整理，便于后期的维护和管理。
总结：喷淋、消火栓施工方案的制定与实施是确保建筑物消防设施完善和火灾安全的重要环节。
通过合理的施工流程、严格的安装要求、适当的设备选择和注意事项的遵循，可保障喷淋、消火栓设备的正常运行和有效使用。
消防水(水喷淋、消火栓)系统施工方案范本1：专业规范风格1.项目概述1.1 项目名称及背景1.2 目标与范围1.3 引言2.设计标准和规范2.1 国家标准2.2 地方规范2.3 行业标准3.系统参数和要求3.1 设计基础3.2 工程参数3.3 系统要求4.工程施工方案4.1 施工流程4.2 主要设备4.3 施工图纸4.4 施工工具和材料4.5 施工步骤5.系统调试和验收5.1 设备调试5.2 系统功能测试5.3 完工验收6.安全风险控制措施6.1 防火措施6.2 紧急撤离和应急响应6.3 安全培训和教育7.项目管理和质量控制7.1 施工进度管理7.2 质量控制7.3 施工安全管理8.维护和保养8.1 维护计划8.2 设备保养8.3 定期检查和维修9.附件9.1 工程图纸9.2 设备清单9.3 施工合同法律名词及注释：1. 消防法：指中华人民共和国《消防法》。
2. 建筑法：指中华人民共和国《中华人民共和国建筑法》。
3. 工程施工规范：指国家建设行业标准《建筑工程施工规范》。
本文档涉及附件：1. 工程图纸一份2. 设备清单一份3. 施工合同一份范本2：通俗易懂风格1.项目概述1.1 项目名称及背景本项目是关于消防水系统（水喷淋、消火栓）的施工方案。
该项目的目标是为了确保建筑物在紧急情况下有稳定有效的消防水供应，以保护人们的生命财产安全。
1.2 目标与范围本项目的目标是按照国家相关标准和规范，设计和施工消防水系统，包括水喷淋系统和消火栓系统。
范围涵盖了系统的设计、施工、调试和验收等工作。
1.3 引言消防水系统是建筑物中最常用的消防设施之一，它起到了非常重要的作用。
本文档将全面介绍消防水系统的施工方案，以确保施工过程的质量和安全。
2.设计标准和规范2.1 国家标准消防水系统的设计将遵循国家相关标准，包括消防法和建筑法等。
2.2 地方规范根据当地政府的相关规定，消防水系统的施工需满足相应的地方规范。
2.3 行业标准除了国家和地方的规范外，我们还将参考行业标准，以确保消防水系统的设计和施工符合行业最佳实践。
消火栓喷淋系统施工方案范本1：消火栓喷淋系统施工方案本方案旨在规划和实施消火栓喷淋系统的施工工作，以确保消防安全性能。
详细的施工方案如下：1. 工程概述1.1 项目背景1.2 工程目标1.3 工程范围1.4 工期计划1.5 项目责任人2. 施工准备2.1 确定施工队伍和人员2.2 准备所需材料和工具2.3 检查施工现场的安全性和环境条件2.4 制定施工计划和安全措施3. 安装消火栓系统3.1 施工布置图纸3.2 安装消火栓和喷淋系统3.3 安装水泵和管道3.4 安装喷头和控制阀3.5 进行系统测试和调试4. 施工质量控制4.1 制定施工质量要求4.2 进行现场监督和检查4.3 确保施工符合相关标准和规范5. 完工与验收5.1 完成消火栓喷淋系统的施工 5.2 进行功能性能测试5.3 编制施工总结报告5.4 进行系统验收和交付6. 其他注意事项6.1 安全措施和风险评估6.2 施工期间的沟通和协调6.3 施工记录和文件归档附件：1. 工程布置图纸2. 施工进度计划3. 系统测试报告4. 施工总结报告法律名词及注释：1. 消防安全性能: 指消火栓喷淋系统在火灾发生时迅速启用，有效控制火势并保护生命财产安全的能力。
2. 相关标准和规范: 指国家和地方政府制定的与消火栓喷淋系统施工相关的法律法规、行业标准等文件。
范本2：消火栓喷淋系统施工方案本施工方案旨在解决消火栓喷淋系统的安装和施工问题，实现火灾安全控制。
详细的施工方案如下：1. 工程概述1.1 项目背景和目标1.2 工程范围和施工时间计划1.3 项目责任人和团队成员2. 施工准备2.1 施工人员和团队分配2.2 准备所需的材料和设备2.3 检查施工现场的安全性和环境条件2.4 制定施工计划和安全规定3. 消火栓系统的安装3.1 施工图纸的制定和查看3.2 安装消火栓和喷淋系统3.3 安装水泵和管道3.4 安装喷头和控制阀3.5 进行系统测试和调整4. 施工质量控制4.1 制定施工质量要求和验收标准4.2 进行现场监督和质量检查4.3 确保施工符合相关的标准和规范5. 完工和验收5.1 系统安装和调试完成5.2 进行功能测试和性能评估5.3 形成施工总结报告5.4 进行系统验收和交付6. 其他注意事项6.1 安全风险评估和控制6.2 施工期间的沟通和协调6.3 施工记录和文件归档附件：1. 工程图纸和设计文件2. 施工进度计划表3. 系统测试和调试报告4. 施工总结和验收报告法律名词及注释：1. 消火栓喷淋系统：安装在建造物中的一种灭火设备，通过喷淋水雾形成防火屏障，限制火势的扩散。
消防栓及喷淋系统专业施工方案编制人：审核人：审批人：湖南省工业设备安装有限公司二0一六年十月一、工程概况：本工程位于安徽省芜湖市鸠江区官陡门路88号博世(芜湖）汽车部件有限公司厂房内二、主要施工技术措施（一）自动喷淋灭火系统1、本次工程中的系统介绍：本工程中的自动喷淋灭火系统分布于厂房及各楼层。
其中主要由消防喷淋系统水泵房湿式报警阀组，系统管线、吊顶型及非吊顶型喷头、供水水箱及系统稳压装置组成，系统采用湿式报警方式，其共设置1套湿式报警阀组，分别与相应系统管线相连，本工程中设三台自动喷洒给水加压泵，一台电动泵，两台柴油泵，一用两备，系统设膜气压罐。
2、施工准备（1）设备、材料选用应符合设计标准、规范的要求，必须有三证，国内名牌产品。
系统包括的主要设备：水泵接合器、报警阀及组件，信号控制阀、水流指示器、喷洒头、气压给水装置、稳压泵等。
其中主要组件应有国家消防产品质量监督检验中心出具的检测报告。
工程所用的主要材料: 热镀锌钢管1"-10"、丝扣管件、沟槽件、型钢。
（2）主要机具：套丝机、沟槽机、开孔器、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等机械，另外还有套丝扳、管钳子、压力钳子、链钳、手锤、扳手、导链、电气焊等工具，钢卷尺、水平尺、角尺、游标卡尺、线坠、直尺等量具。
3、作业条件（1）施工图纸及有关技术文件应齐全，现场水、电应满足连续施工要求，系统设备材料应能保证正常施工。
（2）须预留及预埋的应随结构完成，管道安装所需要的基准线应测定并标明，设备安装前基础应检验合格，喷洒头及支管安装应配合吊顶装修进行（无吊顶处喷头的安装应随管线安装进度进行）。
4、操作工艺5、安装准备（1）熟悉图纸并对照现场复核管路，设备位置及标高是否有交叉,或排列不当，如果有应及时与设计人员研究解决并办理相关手续，检查预埋或预留洞是否正确，需临时剔凿的应与设计及土建方协商解决。
（2）进场设备材料规格、型号应满足设计要求，必须由专职检验员检查，并报工程监理，设备材料外观应整洁、无缺损、变形及锈蚀，镀锌及涂漆应均匀无脱落，法兰密封面应完整光洁，无毛刺及径向沟槽，丝扣应完好无损伤，水泵盘车应灵活无阻滞及异常声响，设备配件应齐全，报警阀应逐个进行渗漏试验，阀门及喷头应抽样进行强度、严密性试验。
上述工作必须由专职工程师完成，并报工程监理审核。
6、管网安装（1）自动喷水灭火系统管材应根据设计要求选用，本工程中管材选用热镀锌钢管管件，选用镀锌管件，当管子公称直径小于50mm时，应采用螺纹连接，当管子公称直径大于或等于50mm时，采用法兰及沟槽连接。
（2）管道安装前应校直管子，并清除内部杂物，停止安装时应对已安装的管道敞口应进行封堵，如需在镀锌管上开孔焊接时应提前预制，必要时管道两端采用法兰连接，焊接并做防腐处理后再进行安装，严禁在已安装好的镀锌管道上开孔施焊。
（3）管道穿过伸缩缝时应设置柔性短管，管道水平安装宜设2‰-5‰的坡度，坡向泄水装置。
（4）自动喷水灭火系统管道支、吊架选材及做法应满足要求，支吊架最大间距应符合下表:（5）干管安装喷淋干管用沟槽件、法兰、管件连接，每根配管长度不宜超过6米，直管段处可把几根连接在一起，应使用导链安装，但不宜过长，也可调直后编号依顺序安装，吊装时应先吊起管道的一端，待稳定后再吊起另一端。
A、管道采用沟槽件连接的措施：钢管滚槽：钢管定尺切断去毛刺后把钢管调平放入滚轮之间，下压手动液压泵使滚轮顶到钢管外壁,锁紧手动液压泵回油阀，将对应管径塞尺塞入标尺确定滚槽深度，开动滚槽机开关同时下压手动液压泵。
钢管开孔:开孔定位、锁紧钢管、开孔机定位后开孔，开孔后去毛刺。
B、管道连接紧固法兰时，应检查法兰端面是否干净，并采用3-5mm厚的石棉垫，法兰螺栓的规格应符合规定，紧固螺栓时应先紧固最不利点，然后依次对称紧固，法兰接口应安装在易拆装的位置。
C、水平安装的管道的卡架一般以吊架为主，每段干管应设1个防晃支架，管道改变方向时，应增设防晃支架。
D、立管安装在竖井内时，应在管井的预埋铁件上安装卡架固定管线，安装位置距地面或楼面宜为1.5m，层高超过5M时应增设支架。
（6）支管安装A、管道的分支预留口在吊装前应先预制好，丝接的采用三通定位预留口，沟槽式连接的应预先用开孔器开孔。
B、当管道变径时，宜采用异径接头，在管道弯头处不得采用补芯，当需要用补芯时，三通可用1个、四通可用2个以下。
C、配水支管上每一支管段，相邻两喷头之间的管段设置的吊架均不少于1个。
当喷头之间距离小于1.8m时，可隔段设置。
但吊架的间距不宜大于3.6m。
每一配水支管宜设1个防晃支架，管道支吊架安装的位置不应妨碍喷头的喷水效果。
（7）管道水压试验、管道冲洗A、喷淋管道水压试验可分层、分段进行，上水时最高点要有排气装置，高、低点各装一块压力表。
上满水后检查管路有无泄漏，如果有法兰、阀门等部位泄漏，应在加压前紧固。
升压后再出现泄漏时做好标记，待泄压后处理。
必要时可泄水处理。
B、水压试验压力应根据工作压力确定，当系统工作压力小于或等于1MPa 时，试验压力采用1.4MPa，当系统工作压力大于1MPa时，试验压力采用工作压力再加0.4MPa。
试压时稳压30分钟，目测管网应无泄漏、变形、且压力降不大于0.05MPa。
C、冬季试水压，环境温度不应低于+5℃。
若低于+5℃时，应采取防冻措施。
（可在试压水中充填热水或直接用空气试压）D、喷淋管道试压后，可直接做冲洗工作。
冲洗时，应确保管内有足够的水流量，排放冲洗水的排水管道应与排水系统可靠连接，其排放应畅通安全。
管网冲洗应连续进行，当出口处水的颜色、透明度与入口水的情况基本一致时方可结束冲洗。
7、设备安装（1）水泵安装A、验证水泵的规格、型号应符合设计要求，开箱检查，做好记录，电机须测试绝缘泵体，电机检查注油。
吸水管水平管段上不应有气囊和漏气现象。
B、水泵配管安装应在水泵定位找平（水平度不得大于3mm）、稳固后进行。
水泵设备不得承受管道的重量。
安装顺序为：逆止阀、阀门等依次与水泵紧固连接。
与水泵相接配管的一片法兰先与阀门法兰紧固，用线坠找直找正后量出配管尺寸，配管应先点焊在这片法兰上，再把法兰取下焊接，待冷却后再与阀门连接，最后再焊与配管相接的另一片法兰。
法兰及垫片应按中压（2.5Mpa以上）标准执行。
C、配管法兰应与水泵、阀门的法兰相符，阀门安装手轮方向应便于操作，其标高应一致，配管亦应排列整齐。
（2）高位水箱安装：高位水箱应在结构封顶前安装就位，并做满水试验，消防用水与其它用水共用此水箱的应确保消防用水不被它用，必须留有10分钟的消防用水，与生活用水合用时，应使水经常处于流动状态，防止水质变坏，消防出水管应设单向阀，所有水箱管口均应预制加工。
（3）报警阀安装：安装报警阀时应先安装水源控制阀，再安报警阀，然后根据设备说明书再进行辅助管道及附件的安装，水源控制阀、报警阀与配水干管的连接应保证水流方向一致，报警阀组安装的位置应符合设计要求，无要求时，报警阀应安装在便于操作的较明显的位置，其距地宜为1.2m，两侧与墙的距离为0.5m，正面与墙的距离不应小于1.2m，安装报警阀组的室内应有排水设施。
安装过程中报警阀前应加过滤器。
（4）水泵接合器安装：水泵接合器规格应根据设计选定，其安装位置宜有明显标志，阀门位置应便于操作，接合器附近不应有障碍物，接合器应有泄水装置。
8、喷淋头支管安装（1）喷淋头支管安装是指吊顶型喷头的末端一段支管，这段管不能与支干管同时进行施工，要与吊顶装修同步进行，吊顶龙骨装完，根据吊顶材料厚度定出喷头的预留口标高，按吊顶装修图确定喷头的坐标，此支管管径一律为25mm，末端用25*15mm的异径管箍口，安装时应拉线安装，支管末端的弯头处100mm 以内应加卡件固定，支管装完，预留口用丝堵拧紧。
（2）向上喷的喷头有条件的可与支管同时安装好，其他管道安装完后不易操作的位置也应先安装好向上喷的喷头。
（3）喷淋系统试压，封吊顶前进行系统试压，为了不影响吊顶装修试压可分层分段进行，强度试验合格后进行严密性试验。
9、系统组件与喷头安装（1）水流指示器安装，一般安装在每层或某区域的分支干管上，水流指示器前后应保持有5倍安装管径长度的直管段，安装时应水平安装并注意水流方向与指示器的箭头方向应保持一致。
安装后的水流指示器浆片、膜片应动作灵活，不应与管壁发生碰擦。
（2）喷头安装，喷头一般在吊顶板安装后进行安装，安装时要用专用扳手，安装在易受机械损伤处的喷头，应加设防护罩。
（3）报警阀配件安装，其配件一般包括压力表、压力开关、延时器、过滤器、水力警铃，泄水管等，应严格按照说明书或安装图册进行安装，水力警铃应安装在公共通道或值班室附近的外墙上，且应安装检修测试用的阀门。
连接警铃的管线的长度应满足要求。
（4）节流装置的安装，节流装置应安装在直径不小于50mm的水平管段上，减压孔板应安装在管道内水流转弯处下游一侧的直管上，且与转弯处的距离不小于管子直径的2倍。
10、通水调试（1）喷淋系统安装完成后应整体通水使系统达到正常的工作压力以备调试。
（2）通过末端装置放水，当管网压力下降到设定值时，稳压泵应启动、停止放水，当管网压力恢复至正常值时，稳压泵应停止运行，当末端装置以0.94-1.5L/S的流量放水时稳压泵应自锁，水流指示器、压力开关、水力警铃、消防水泵等应及时动作并发出相应信号。
末端放水后，水力警铃动作时间必须在90秒以内。
11、其它施工注意措施（1）管道安装宜有坡度，配水支管以４‰的坡度坡向干管，配水干管以２‰的坡度坡向末端放水口或立管放水口。
（2）管道吊架与喷头的距离应大于等于300mm，吊架与末端喷头的距离应小于等于750mm。
（3）管道涂刷油漆时，要保证不得将油漆涂到喷头的感温无件上（管道要涂刷红色油漆，或红色色环。
（4）直立型标准喷头的溅水盘与顶板的距离为75-150mm，有吊顶的隐蔽型喷头的安装高度应根据装修要求的吊顶高度确定。
（5）在宽度大于1.2m的风管或整排管道下方应安装下垂型的补充喷头。
（6）穿越人防防护单元隔墙的管道应做密闭套管，并应在管道上设置防爆波阀门。
（7）喷淋管道配水支管控制的喷头数应符合设计要求及规范规定：（8）埋地管道需进行防腐，防腐形式采用“三布两油”。
（9）有需要进行管道保温的，其保温材料的选择一定要符合相关规定、要求，不采取保温措施但又需采取防冻措施的管道应采用管线伴热的方式防冻。
（二）消火栓系统:1、消火栓系统工艺概况：本工程中消火栓系统为室内消火栓系统，其水源由主体消防水池供给，消火栓给水加压泵，本建筑物各层均设消火栓进行保护。
2、施工准备（1）主要材料和设备：A、消火栓系统管材采用内外壁热镀锌钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
