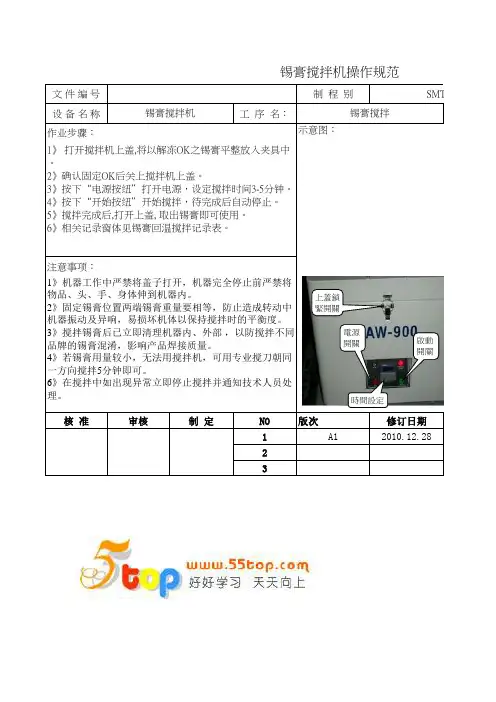

锡膏搅拌机MIX500D SLOPE 操作说明书

文 件 编 号
制 程 别设 备 名 称
工 序 名：核 准审核制 定NO 版次修订日期
1
A12010.12.282

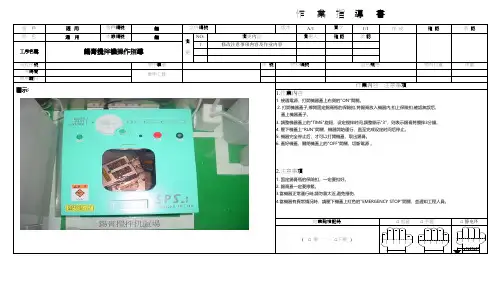

3锡膏搅拌机操作规范
SMT 锡膏搅拌机锡膏搅拌作业步骤：
示意图：1》 打开搅拌机上盖,将以解冻OK之锡膏平整放入夹具
中。

2》确认固定OK后关上搅拌机上盖。

3》按下“电源按纽”打开电源，设定搅拌时间3-5分钟。

4》按
下“开始按纽”开始搅拌，待完成后自动停止。

5》搅拌完成后,打开上盖, 取出锡膏即可使用。

6》相关记录窗体见锡膏回温搅拌记录表。

注意事项：
1》机器工作中严禁将盖子打开，机器完全停止前严禁
将物品、头、手、身体伸到机器内。

2》固定锡膏位置两端锡膏重量要相等，防止造成转动中机器振动及异响，易损坏机体以保持搅拌时的平衡度。

3》搅拌锡膏后已立即清理机器内、外部 ，以防搅拌不同品牌的锡膏混淆，影响产品焊接质量。

4》若锡膏用量较小，无法用搅拌机，可用专业搅刀朝
同一方向搅拌5分钟即可。

6》在搅拌中如出现异常立即停止搅拌并通知技术人员处理。

上蓋鎖緊開關
時間設定啟動開關電源開關。

名称页次第 1 页，共 2 页1.目的
为搅拌锡膏提供正确的方法和依据，使精密电子部搅拌锡膏作业标准化，确保锡膏符合标准使用要求。

2.适用范围
适用公司精密电子部锡膏搅拌作业。

3.定义
无
4.操作说明
4.1.确认机器安装完成并放置平稳。

4.2.关闭本机器之电源开关，设定搅拌时间3分钟（第一设定完毕后会自动记忆，勿需每次设定。

）
设定时间
4.3.打开机器之上盖，取出需要搅拌的锡膏放在转轴的一侧，再取出一个相同重量的配重器放于另一侧，也可同时搅拌两罐锡膏；
※修订履历※
变更日期变更版本变更内容。

锡膏搅拌机说明书一、机器特性功能：1. 0最高转速可达到1100转每分钟1．1搅拌时不需要事先将锡膏退冰；1．2不必打开容器；1．3电源单相220v：1．4无水气问题：1．5不破坏锡粉的形状：1．6夹具适用于各式包装锡膏罐；1．7搅拌时间和搅拌次数可任意设置；1．8具有手动调速功能；二、锡膏搅拌机安装与调试：2．1 安装2．1.1请将机器置于水平稳定的桌面或地面上，调整机器四个脚杯到水平，避免机器在高速搅拌时产生异声或摇晃：2．1.2请检查机器的使用电压规格(Ac220v)应与市电之电压规格相符，接通单相220v电源；2．1.3请确认是否有螺丝松动，机器内平板不得有异物，避免发生碰撞。

2．2 调试2．2.1 确认机器放置平稳。

2．2.2将待搅拌的锡膏罐完全置于机器的夹具内。

同时搅拌两罐500G的锡膏罐，若要搅拌1000G的锡膏罐，顺另行更换夹具。

2．2.3请用手转动锡膏罐一圈，确认不会发生碰撞，将本机器之上盖盖上，并打开电源开关。

2．2.4调整面板时间掣时间设定到较佳的搅拌时间，约3—5分钟，视锡膏品牌和锡膏当时情况而异。

2．2.5按启动开关后，运转指示灯亮。

机器开始自动高速搅拌，直到完成后机器自动停止，开盖本机自动切断电源。

2．2.6作业完成后运转停止，显示屏显示实际搅拌时间。

2．2.7运转中欲停止机器运转，可按电源开关键，停止并取消本次之运转。

三、锡膏搅拌机操作步骤及注意事项3．1 操作步骤3．1.0调试完毕后，打开本机器之上盖，确认机器内无异物。

3．1.1转动机器锡膏夹具的角度，将待搅拌的锡膏罐置入机器的夹具内。

3．1.2请用手转动锡膏罐一圈，确认不会发生碰撞，将机器的上盖盖上，并打开电源开关。

3．1.3调整面板上时间掣设定时间到较佳的搅拌时间，视锡膏厂牌而异。

3．1.4按启动开关后，运转指示灯亮。

机器开始自动高速搅拌，直到完成后机器自动停止。

3．1.5作业完成后运转停止，显示屏显示实际搅拌时间。

設備操作說明書2 3 67 8第 2頁 共 1頁設備名稱 錫膏攪拌機 設備功能 攪拌 文件編號設備型號LF-80A廠 商力之鋒版 本A0一﹑功能介紹﹕ 1.視窗。

2.彩燈。

3.夾具。

4.安全保護開關。

5.操作面板。

6.固定夾具松緊之調整旋鈕。

7.固定夾具之調整螺母。

8.上下蓋鎖扣裝置。

二﹑操作說明﹕1. 首先將機器接通220V 電源。

2. 打開機蓋﹕2.1用φ3mm 內六角扳手松開調整螺母﹐然后用手旋轉調整旋鈕﹐此時夾具口打開﹐直到能放下錫膏瓶為止。

2.2旋轉夾具調整旋鈕﹐直到把錫膏夾緊(松緊標准只要求調整旋鈕使錫膏瓶不松動即可)﹐再調整螺母鎖緊即可。

3. 確認無誤后關上機蓋﹐安全保護開關閉合﹐機器電源被接通。

按下操作面板上的電源開關﹐機器處于通電狀態。

當按下啟動開關時﹐機器開始工作。

當打開上蓋時﹐安全保護開關斷開﹐機器電源被切斷﹐機器停止工作。

4. 時間和功能設置﹕4.1儀器在正常工作時﹐按住“E ”鍵超過3秒鐘﹐可進入時間單位設置狀態且時間單位指示燈閃爍﹐用“△”鍵選擇時間單位﹐被選中的單位指示燈閃爍﹐按“E ”鍵確認。

再按一次“E ”鍵“SV ”顯示器個位上的數碼管閃爍﹐根據錫膏所需攪拌時間﹐用“▽”和“△”鍵來修改數據。

持續按住“▽”或“△”鍵會加快輸入速度。

數據輸入后﹐按E 鍵確認否則無效。

4.2同時按住“E ”鍵和“△”鍵超過3秒鐘﹐可進入正/ 倒計時設置狀態﹐上排數碼管顯示“JS ”,下排數碼管按原設置的值顯示“on ”或“off ”。

按“△”鍵選擇on 為正計時﹔按“▽”鍵選擇off 為倒計時﹐按E 鍵確認并退出功能設置狀態。

核准 審核 制作 日期1 4 5設備操作說明書。

锡膏搅拌机作业指导书引言概述：锡膏搅拌机是一种用于电子制造业的设备，主要用于将锡膏搅拌均匀并提高其粘度。

本文将为您介绍锡膏搅拌机的操作指南，包括准备工作、操作步骤、注意事项等。

一、准备工作1.1 清洁工作台在使用锡膏搅拌机之前，应先清洁工作台，确保没有杂物和灰尘。

这样可以避免杂质进入锡膏中，影响产品质量。

1.2 检查设备在操作锡膏搅拌机之前，需要检查设备是否正常工作。

检查电源线、开关、旋钮等是否完好，并确保设备接地良好，以防止静电对设备和产品的影响。

1.3 准备锡膏在操作锡膏搅拌机之前，需要准备好锡膏。

检查锡膏的保质期和质量，并确保锡膏的温度适宜，一般建议在室温下使用。

二、操作步骤2.1 打开设备将锡膏搅拌机的电源线插入电源插座，并打开开关。

确保设备正常工作后，可以进入下一步操作。

2.2 放置锡膏将准备好的锡膏放置在锡膏搅拌机的容器中。

注意，容器应干净无尘，并确保容器的尺寸适合锡膏的搅拌。

2.3 调节搅拌时间和速度根据需要，调节锡膏搅拌机的搅拌时间和速度。

一般来说，搅拌时间在3-5分钟之间，搅拌速度根据锡膏的粘度和要求来调节。

三、注意事项3.1 避免过度搅拌过度搅拌会导致锡膏的粘度过高，影响后续的工作。

因此，在搅拌过程中，要注意控制搅拌时间，避免过度搅拌。

3.2 防止污染在操作锡膏搅拌机时，要注意防止污染。

避免将杂质、灰尘等物质掉入锡膏中，以免影响产品质量。

3.3 定期保养定期对锡膏搅拌机进行保养，清洁容器、搅拌装置等部件。

这样可以延长设备的使用寿命，并保证搅拌效果的稳定。

四、常见问题及解决方法4.1 锡膏搅拌不均匀如果发现锡膏搅拌不均匀，可以适当延长搅拌时间，增加搅拌速度，或者调整搅拌装置的位置。

4.2 锡膏粘度过高如果锡膏的粘度过高，可以适当减少搅拌时间，降低搅拌速度，或者添加适量的稀释剂来调整。

4.3 设备故障如果发现锡膏搅拌机出现故障，应立即停止使用，并联系专业技术人员进行维修。

五、总结通过本文的介绍，我们了解了锡膏搅拌机的操作指南。

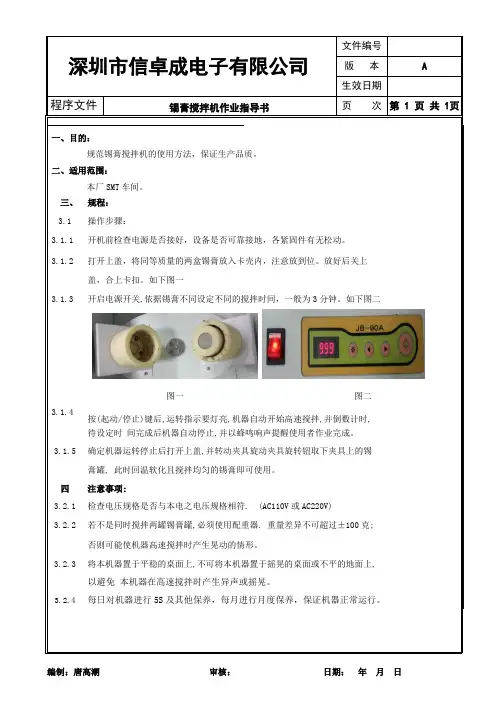

文件编号版本 A
编写人员版序00 锡膏搅拌机
审核编写日期
操作指导书
1.0 目的
使员工正确操作使用锡膏搅拌机，确保正常生产。

2.0 适用范围
适用于本公司所使用锡膏搅拌机。

3.0 参考文件
锡膏搅拌机操作手册。

4.0 定义
无
5.0 责任
制造部SMT
6.0 操作方法
6.1 开机操作
a.机器应摆放在电源的坚实平稳的地面上；
b.每次取出一瓶锡膏并确认其回温达到了规定的时间；
c.搅拌机中有两个锡膏夹具，其中一个里面放有一瓶报废的锡膏做平衡砝码用，搅拌
时不可将其拿出；
d.根据锡膏瓶的大小决定在锡膏夹具中是否加入及加入何种适配器，然后装入锡膏；
e.检查确认没有工具、手套等物品遗漏在机器内；
f.合上盖子，锁上门锁；
g.开电源开关，通过调整运行时间按扭来设定搅拌时间；
h.按下启动/停止开关，机器开始运动；当运行时间结束时马达停止转动，但运行指示
灯依然亮，此时锡膏罐由于惯性仍在旋转，等到运行停止,关闭电源开关后才能打开
上盖取用；
i.机器的旋转部件在运动时不要打开上盖，以免发生意外。

6.2 搅拌时间定义
通常机器搅拌为5分钟, 或根据客户要求定义.
7.0 维护与保养
定期保养,根据使用周期制定保养计划。

8.0 附件
设备保养记录表
第 1 页共 1页。

锡膏搅拌机作业指导书引言概述：锡膏搅拌机是电子制造业中常用的设备，用于混合和搅拌锡膏，确保其质量和稳定性。

正确操作锡膏搅拌机对生产工艺和产品质量至关重要。

本文将详细介绍锡膏搅拌机的操作指导，帮助操作人员正确使用设备，提高生产效率和产品质量。

一、设备准备1.1 确保锡膏搅拌机处于稳定的工作台上，避免晃动和倾斜。

1.2 检查电源线和插头是否完好，确保接地良好，避免电击事故。

1.3 检查搅拌机的搅拌刀片是否安装正确，无松动或损坏。

二、操作步骤2.1 打开锡膏搅拌机的电源开关，待设备启动完成后，将需要搅拌的锡膏放入容器中。

2.2 根据需要设置搅拌时间和速度，一般建议搅拌时间在5-10分钟，速度适中。

2.3 在搅拌完成后，关闭电源开关，停止搅拌机的工作，并取出搅拌好的锡膏。

三、注意事项3.1 操作人员在操作锡膏搅拌机时应注意安全，避免手部接触搅拌刀片或其他运动部件。

3.2 禁止在搅拌机运行时打开机器的盖子，以免发生意外伤害。

3.3 定期清洁和维护锡膏搅拌机，确保设备处于良好的工作状态，延长设备的使用寿命。

四、故障处理4.1 如果锡膏搅拌机出现异常噪音或震动，应立即停机检查，避免设备损坏。

4.2 如果搅拌机无法启动或停止工作，应检查电源线是否接触良好，电源是否正常。

4.3 如果锡膏搅拌不均匀或出现异常情况，可以适当调整搅拌时间和速度，或更换搅拌刀片。

五、总结5.1 正确操作锡膏搅拌机对提高生产效率和产品质量至关重要，操作人员应严格按照操作指导进行操作。

5.2 定期进行设备维护和清洁，确保设备的正常运行和延长使用寿命。

5.3 遇到故障时要及时处理，避免影响生产进度和产品质量。

通过本文的操作指导书，希望能帮助操作人员正确操作锡膏搅拌机，提高生产效率和产品质量，确保生产工艺的顺利进行。

锡膏搅拌机SOLDER CREAM MIXER MIX500D SLOPE使 用 手 册USER MANUAL前言首先，我们诚挚地感谢您选用SMtech的锡膏搅拌机!您将可利用MIX500D SLOPE将锡膏搅拌均匀，以实现更完美的印刷和逥流焊效果。

在使用这台机器前，请您详细地阅读这份使用手册，并将它妥善保存。

关于该产品的改进和局部更新,我们将不作另行说明。

如有疑惑请洽分销商或我们。

建议您保留机器的包装材料，以备运送机器时的需要，使用不恰当的包装运送机器容易导致机器损坏。

每一台SMtech的产品在交付使用者之后，我们都将提供为期1年的免责免费保修服务。

但是未经授权分拆机器部件的，将不适用于免责免费保修服务。

MIX500SLOPE的内部是高速旋转的部件，错误使用机器例如在机器中放置异物导致机器损毁的，也不适用于免责免费保修服务。

目 录一. 装箱清单 4二. 注意事项 5三. 概要 63.1应用3.2特色3.3规格四. 部品说明 7～8五. 安装和使用 9～11六. 维护保养 12～18七. 附件 19～217.1外型尺寸 197.2简易故障排除指引 20～21一． 装箱清单：使用手册 1 份测试报告及保修凭证 1 份机器主体 1 台橡胶垫（直径67MM，厚2MM） 2个（用来保持锡膏夹具锁紧镙杆的清洁）电源线 2 条（国标，英制各1条）钥匙 2 把二． 注意事项：拆开包装后，请对应装箱清单确认所有部品齐全。

不正确的电源会导致机器损坏或效能降低，请确认电源与规格一致。

机器运行会有震动，请将机器放置在平稳坚实的地方。

一旦出现异常的，过于激烈的响声，请立即关闭电源，待机器所有部件停止转动后，再开盖检查，予以排除。

在机器起动前，请务必确认机器内无工具，手套或其它物品，运行装置两侧重量差异超过50克会引起机器剧烈震动！搅拌机是高速运转的机器，两侧负载不平衡极易导致皮带断裂或马达损毁，在更换不同规格的锡膏时尤其要注意。

锡膏搅拌机操作规范
锡膏搅拌机操作规范文件编号版本/次頁次
分发部门SMT生效日期
1.目的：明确操作步骤及注意事项,以确保锡膏搅拌均匀。

2.使用范围：适用于本SMT锡膏搅拌作业。

3.操作说明：
3.1确认锡膏搅拌机能够处于良好的工作状态。

3.2取出需要搅拌的锡膏将锡膏放在转轴的一侧，再取一个相同重量的治具放于另一侧。

3.3将锡膏瓶口的一侧卡于固定端的凹槽处,再将卡座旋紧,旋紧程度以锡膏瓶能安稳的紧贴卡座底部。

3.4将锡膏瓶夹紧后，用手上下前后晃动锡膏瓶，确认是否摇动，浮起，若出现松动，则重新安装锡膏瓶矫正安放位置。

3.5确认安装好锡膏瓶后，将搅拌机盖子盖上，将盖子外部的锁环扣紧。

3.6搅拌机锁好后，打开机器电源开关，再在机器右下方的时间设置盘上设置搅拌时间，操作盘上设有两对上下键，左侧调节以小时为单位，右侧调节以分钟为单位。

一般锡膏的搅拌时间为3~5分钟。

最后按下开始键，搅拌机进行工作。

3.7按下开关ON机器开始运作，若中途停止则按下OFF键，若不停止机器将在设定时间后自动停止，且恢复原设定状态。

4.注意事项：
4.1在机器工作过程中注意听声音，若发出“轰隆”的声音，则证明锡膏瓶未放好，或使用治具的重量与锡膏的重量相差过多，出现不平衡的状况，应立即停止工作重新安装锡膏瓶或更换治具。

4.2在运行状态中禁止打开机器盖，避免锡膏瓶甩出伤人。

4.3使用后保持机器清洁。

5.保养：
5.1每天擦试机台,以保持机台清洁。

5.2机内夹具保养。

5.3保养项目依据 [锡膏搅拌机保养记录表] 保养,并记录。

拟制: 审核: 批准:。

锡膏搅拌机操作规范
1.目的：
供锡膏搅拌操作人员提供正确的操作方法.
2.适用范围：
适用于本公司的锡膏搅拌机。

3.内容:
3.1把机器水平放置于工作台上,接入电源 AC220V。

3.2将待搅拌锡膏在红胶<<锡膏、红胶使用记录表>>按要求进行登记。

3.3打开机箱锁,掀开机盖,取已解冻的锡膏两瓶,分别放入两个锡膏夹具内,然后锁紧,如只搅拌一瓶锡膏,可将与锡膏重量相等的模具放入夹具内,锡膏放入另一个夹具内,然后锁紧螺丝。

3.4确认锡膏容器已经夹紧妥当后,关上机箱,锁好机箱锁,打开电源开关.设定时间为3～5分钟。

3.5时间设定后,按下绿色启动开关开始搅拌,搅拌完成后,打开机盖,松开锡膏原夹具,取出锡膏放入指定地方供生产使用，并在<<锡膏、红胶使用记录表>>。

3.6每天下班时对设备进行清洁保养。

4.注意事项:
4.1机器运转过程中切勿打开机箱盖,以免造成安全事故。

4.2 被搅拌的两瓶锡膏规格和重量应相同,必须确认锡膏被夹具完全夹紧,以免影响机器的平衡。

4.3时间设定的范围是0.1-9.9分钟,如超过范围,可在停止搅拌后再设定所需时间进行搅拌。

4.4机器运转过程中如有异常响,请立即按下红色停止开关停机,在机转动停止以前,请勿打开机盖。

5、使用表单
《锡膏、红胶使用记录表》
冰柜温度点检表月份：
月份：
此为参照物，以实物为准（实物尺寸长宽：4.5cm*7cm）
月份：锡膏使用记录表。

锡膏搅拌机作业指导书一、概述锡膏搅拌机是一种用于混合和搅拌锡膏的设备。

本作业指导书旨在提供详细的操作步骤，以确保使用者正确、安全地操作锡膏搅拌机。

二、安全注意事项在操作锡膏搅拌机之前，请务必遵守以下安全注意事项：1. 在操作之前，确保已经穿戴好个人防护装备，包括手套和护目镜。

2. 确保锡膏搅拌机的电源已经断开，以免发生电击事故。

3. 在操作过程中，避免将手或其他物体靠近搅拌机的搅拌部件，以免发生伤害。

4. 在清洁和维护锡膏搅拌机时，务必先断开电源，并等待设备完全停止运转。

三、操作步骤1. 准备工作a. 确保锡膏搅拌机放置在平稳的工作台面上，并且与电源连接良好。

b. 检查搅拌机的搅拌部件是否干净，无异物，如有需要，请先进行清洁。

c. 确保锡膏搅拌机的控制按钮处于关闭状态。

2. 加入锡膏a. 打开锡膏容器，并将其倒入搅拌机的容器中。

注意不要将锡膏溅到搅拌机外部或其他地方。

b. 根据需要，可以根据锡膏的粘度和使用要求，调整搅拌机的搅拌速度。

3. 搅拌锡膏a. 打开锡膏搅拌机的电源开关，确保搅拌机开始运转。

b. 观察搅拌过程中锡膏的状态，确保搅拌均匀。

c. 根据需要，可以根据搅拌时间和速度调整搅拌机的参数。

4. 关闭搅拌机a. 当锡膏搅拌完成后，关闭搅拌机的电源开关。

b. 等待搅拌机完全停止运转后，可以打开搅拌机的盖子，取出搅拌好的锡膏。

四、清洁和维护1. 清洁a. 在操作结束后，断开搅拌机的电源，并等待设备停止运转。

b. 使用清洁布或纸巾擦拭搅拌机的外部和容器，确保无锡膏残留。

c. 注意不要将擦拭布或纸巾掉入搅拌机内部。

2. 维护a. 定期检查搅拌机的电源线和插头是否完好，如有损坏应及时更换。

b. 如果发现搅拌机的搅拌部件有损坏或松动的情况，应立即停止使用，并联系维修人员进行维修或更换。

五、故障排除在使用锡膏搅拌机时，可能会遇到一些故障情况，以下是常见故障及解决方法：1. 搅拌机无法启动a. 检查电源是否连接正常，并确保电源开关已打开。
