采矿课程设计cad图一、教学目标本课程的教学目标是使学生掌握采矿课程设计的基本知识和技能,能够运用CAD软件进行简单的采矿图纸设计。
具体目标如下:1.了解采矿工程的基本概念和流程。
2.掌握CAD软件的基本操作和功能。
3.熟悉采矿图纸的种类和内容。
4.能够熟练使用CAD软件进行基本绘图操作。
5.能够根据采矿工程的需求,设计出符合要求的采矿图纸。
情感态度价值观目标:1.培养学生的创新意识和解决问题的能力。
2.培养学生的团队合作精神和沟通协调能力。
二、教学内容本课程的教学内容主要包括采矿工程的基本概念和流程、CAD软件的基本操作和功能、采矿图纸的种类和内容等。
具体安排如下:1.采矿工程的基本概念和流程:介绍采矿工程的基本概念,如矿床、采矿方法等,以及采矿工程的基本流程,如勘探、设计、施工等。
2.CAD软件的基本操作和功能:介绍CAD软件的基本操作,如绘图、修改、标注等,以及CAD软件的功能,如三维建模、动画制作等。
3.采矿图纸的种类和内容:介绍采矿图纸的种类,如平面图、剖面图、立面图等,以及采矿图纸的内容,如矿体边界、开采范围、工程布局等。
三、教学方法本课程的教学方法采用讲授法、实践法和互动讨论法相结合。
具体方法如下:1.讲授法:通过教师的讲解,使学生掌握采矿工程的基本概念和流程,CAD软件的基本操作和功能,采矿图纸的种类和内容等。
2.实践法:通过学生的实际操作,培养学生的动手能力和实际操作能力,使学生能够熟练使用CAD软件进行采矿图纸的设计。
3.互动讨论法:通过学生之间的讨论和交流,激发学生的思考和创新能力,培养学生的团队合作精神和沟通协调能力。
四、教学资源本课程的教学资源包括教材、多媒体资料和实验设备等。
具体资源如下:1.教材:选用正规出版社出版的采矿工程和CAD相关教材,为学生提供系统的理论知识。
2.多媒体资料:制作课件、演示图等,为学生提供直观的学习资料。
3.实验设备:提供计算机、CAD软件等实验设备,为学生提供实际操作的机会。

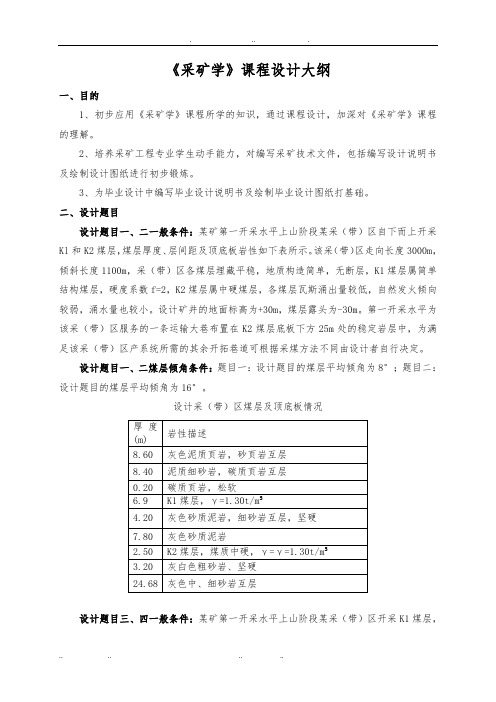

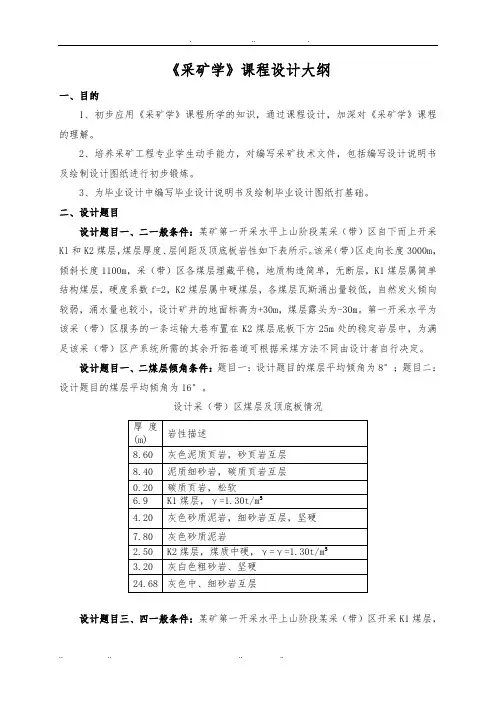

《采矿学》课程设计大纲一、目的1、初步应用《采矿学》课程所学的知识,通过课程设计,加深对《采矿学》课程的理解。
2、培养采矿工程专业学生动手能力,对编写采矿技术文件,包括编写设计说明书及绘制设计图纸进行初步锻炼。
3、为毕业设计中编写毕业设计说明书及绘制毕业设计图纸打基础。
二、设计题目设计题目一、二一般条件:某矿第一开采水平上山阶段某采(带)区自下而上开采Kl和K2煤层,煤层厚度、层间距及顶底板岩性如下表所示。
该采(带)区走向长度3000m,倾斜长度1100m,采(带)区各煤层埋藏平稳,地质构造简单,无断层,K1煤层属简单结构煤层,硬度系数f=2,K2煤层属中硬煤层,各煤层瓦斯涌出量较低,自然发火倾向较弱,涌水量也较小。
设计矿井的地面标高为+30m,煤层露头为-30m。
第一开采水平为该采(带)区服务的一条运输大巷布置在K2煤层底板下方25m处的稳定岩层中,为满足该采(带)区产系统所需的其余开拓巷道可根据采煤方法不同由设计者自行决定。
设计题目一、二煤层倾角条件:题目一:设计题目的煤层平均倾角为8°;题目二:设计题目的煤层平均倾角为16°。
设计采(带)区煤层及顶底板情况设计题目三、四一般条件:某矿第一开采水平上山阶段某采(带)区开采K1煤层,煤层平均厚度3.5m,顶底板岩性如下表所示。
该采(带)区走向长度2500m,倾斜长度980m,采(带)区各煤层埋藏平稳,地质构造简单,无断层,K1煤层属简单结构煤层,硬度系数f=0.3,该采(带)区K1煤层具备突出危险性,瓦斯含量为12m³/t。
设计矿井的地面标高为+30m,煤层露头为-30m。
第一开采水平为该采(带)区服务的一条运输大巷布置在K3煤层底板下方25m处的稳定岩层中,为满足该采(带)区产系统所需的其余开拓巷道可根据采煤方法不同由设计者自行决定。
设计题目三、四煤层倾角条件:设计题目三的煤层平均倾角为12°;设计题目四的煤层平均倾角为20°。
作业规程绘图标准一、总体要求1、图纸布局合理、美观、清晰、紧凑。
2、图纸使用统一标准符号,标注、文字、数字等样式统一。
3、图纸符合实际,准确无误,能够起到指导生产作用。
4、附图样式、数量符合要求。
二、具体要求(一)图纸幅面要求1、在图纸上必须用粗实线画出图框,格式分为不留装订边和留有装订边两种。
图框格式如图1-1、1-2、1-3、1-4所示图1-1 不留装订边的图纸图框格式一图1-2不留装订边的图纸图框格式二图1-1 留装订边的图纸图框格式一图1-2 留装订边的图纸图框格式二2、图框尺寸,应符合表1-1的规定。
特殊情况时可将表1-1中图纸长、宽边都可加长。
加长部分应为原边长的1/8及其整数倍数。
表1-1 图框尺寸(mm)(二)图纸标题栏标准1、图纸必须设有标题栏,以表明该图纸名称、设计日期、设计者和各级审核者等。
标题栏应位于图纸右下角,特殊情况时可位于图纸右上角。
2、标准标题栏必须具备更改区、签字区、名称及代号区等部分,格式符合规范要求,并作为统一标识不得修改。
3、标题栏的外框用粗实线画出,分栏线用细实线画出,标题栏中的文字方向为看图方向。
4、图纸标题栏均宜采用下图格式,见图2-1所示。
图2-1 图纸标题栏格式(三)标注标准1、尺寸标注①图纸上的尺寸数字,规定以毫米或米为单位,(在1∶50~1∶500比例的图纸上采用毫米为单位,在1∶1000~1∶10000比例的图纸上采用米为单位)。
如不按照上述规定时,则必须在各尺寸数字右边回流所采用计量单位,同时在图纸附注中均应注明单位。
②图纸的尺寸应以标注的尺寸数值为准,同一尺寸一般只标注一次,并应标注在表示该结构最清晰的图形上;对表达设计意图没有意义的尺寸,不应标注。
③尺寸线与尺寸界线应用细实线绘制。
尺寸线起止符号可用箭头、圆点、短斜线绘制,见图3-1。
同一张工程图中,一般宜采用一种起止符号形式,当采用箭头位置不够时,可用圆点或斜线代替。
半径、直径、角度和弧度的尺寸起止符宜用箭头表示。
采矿设计制图标准二O一O年八月目次1 总则 (1)2 基本规定 (1)2.1 一般规定 (1)2.2 图纸规格 (1)2.3 图纸标题栏 (4)2.4 比例 (5)2.5 文字与数字 (6)2.6 图线 (6)2.7 字母与符号 (8)3 图形及画法 (10)3.1 投影及视图 (10)3.2 尺寸标注 (13)3.3 标高 (18)3.4 方向与坐标 (19)4 图例 (25)5 附录 (40)附录一本标准用词说明 (40)1 总则1.0.1 为统一金属、非金属矿山采矿设计制图标准,实现制图标准化,提高制图效率,保证图面质量,不用或少用文字说明便能表达设计意图,使设计、施工和生产之间有简捷共同语言,特制定本标准。
1.0.2 本标准适用于采矿专业和井建专业各设计阶段的设计图和通用图(包括CAD绘图),制图中涉及其它专业时,应按有关专业制图标准执行。
1.0.3 本标准遵照国际标准,图纸中使用的简化汉字、计量单位名称及符号,应符合国家现行有关标准、规范和规程的规定。
1.0.4 在复制地质图时,仍采用原地质图例进行复制,需要在复制图中增加内容时,应按规定的图例绘制。
2、基本规定2.1 一般规定2.1.1 图纸应首先考虑视图简便,在符合各咨询和各设计阶段内容深度要求前提下,力求制图简明、清晰、易懂。
2.1.2 工程咨询和设计图纸的度量单位,无论图面上和图中的文字说明,均应以法(规)定的计量单位表示。
2.1.3 各咨询和各设计阶段的图纸均应编制图纸目录,图纸目录应符合图2.1.3的规格、内容、要求,图纸目录的序号应按各咨询、设计单位自行规定的各设计专业的编号顺序、子项(施工图设计阶段)编号顺序和孙项(施工图设计阶段)编号顺序进行编制。
图2.1.3图2.1.3 图纸目录幅面格式2.1.4 应根据不同咨询设计阶段、不同设计专业要求,采用适当的规格和比例的图纸;图面布局要合理,图面表达设计内容、要求应完整、简明,图形投影正确;图中数字、文字、符号表示准确,各种线条粗细符合本标准规定。

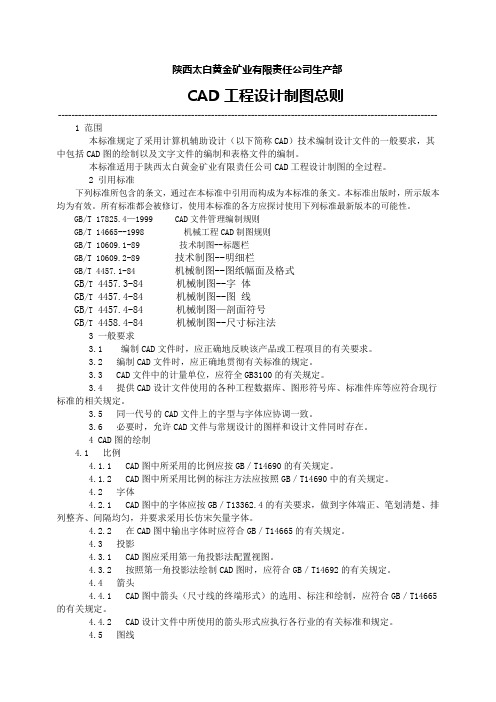

陕西太白黄金矿业有限责任公司生产部CAD工程设计制图总则------------------------------------------------------------------------------------------------------------------1 范围本标准规定了采用计算机辅助设计(以下简称CAD)技术编制设计文件的一般要求,其中包括CAD图的绘制以及文字文件的编制和表格文件的编制。
本标准适用于陕西太白黄金矿业有限责任公司CAD工程设计制图的全过程。
2 引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 17825.4—1999 CAD文件管理编制规则GB/T 14665--1998 机械工程CAD制图规则GB/T 10609.1-89 技术制图--标题栏GB/T 10609.2-89 技术制图--明细栏GB/T 4457.1-84 机械制图--图纸幅面及格式GB/T 4457.3-84 机械制图--字体GB/T 4457.4-84 机械制图--图线GB/T 4457.4-84 机械制图—剖面符号GB/T 4458.4-84 机械制图--尺寸标注法3 一般要求3.1 编制CAD文件时,应正确地反映该产品或工程项目的有关要求。
3.2 编制CAD文件时,应正确地贯彻有关标准的规定。
3.3 CAD文件中的计量单位,应符全GB3100的有关规定。
3.4 提供CAD设计文件使用的各种工程数据库、图形符号库、标准件库等应符合现行标准的相关规定。
3.5 同一代号的CAD文件上的字型与字体应协调一致。
3.6 必要时,允许CAD文件与常规设计的图样和设计文件同时存在。
4 CAD图的绘制4.1 比例4.1.1 CAD图中所采用的比例应按GB/T14690的有关规定。
矿物资源工程专业毕业设计出图标准与规定(地采方向)井田开拓⑴井田开拓平面图图纸比例尺为:1:5000,应具有下列内容:a. 图框、图名(水平布置:图纸上部或垂直布置:图纸左侧)、标题栏、图例、巷道名称表(按开拓、准备、回采巷道顺序以序号由下而上递增方式标柱);b. 坐标网格、坐标值、指北针(应与经线重合);c. 主要勘探线、主要钻孔及标号(包括编号,地面标高,见煤标高);d. 地质构造符号;e. 底板等高线;f. 开拓巷道:已开掘井巷和计划开掘井巷分别用实线和虚线绘出。
大巷长度规定为:若采(盘)区靠近井田边界侧无采(盘)区,则大巷画至上(下)山位置,否则大巷需掘过上(下)山50米(岩石)或者100米(煤层)。
g. 井田境界,第一水平采(盘)区或带区边界线,区段或分带划分用长度为500米的虚线表示。
若煤层群分组,则只画第一分组。
h. 井底车场及主要硐室,井下火药库(必须具有单独回风道);i 各种永久煤柱线和工业广场、主要巷道保护煤柱线。
j. 设计采(盘)区或带区已掘巷道用实线绘出,接续工作面的回采巷道要全长绘出,其中一段为实线(长度需按工作面接续时间确定),其余为虚线。
非设计采(盘)区绘制规定为:采(盘)区式准备时,则用虚线全长绘出采(盘)区上(下)山、下部车场,而带区式准备绘出带区平巷与大巷的联系巷道。
k. 主要生产系统的箭头图(运煤、运料、通风);l. 第一水平采(盘)区或带区标号,包括名称、设计可采储量和年产量;⑵井田开拓剖面图图纸比例尺为:1:5000,应具有下列内容:a. 剖面线位置:若开采水平布置有中央石门,则沿石门作剖面线,否则沿主(副)井垂直于煤层走向作剖面线。
b. 图框、图名、标题栏、巷道名称表(按开拓、准备、回采巷道顺序以序号由下而上递增方式标柱,必须与井田开拓平面图巷道标注一致);c. 井田标高线;d. 主要钻孔及标号;e. 井田境界及工业广场保护煤柱线;f. 标注开采水平、井巷及煤层名称;g. 设计水平井巷、井底车场和主要硐室(井底煤仓和清煤斜巷)画实线。
煤矿技术员不得不知的绘图基本要求矿井11种图纸绘制标准及要求第1条计算机绘制矿图必须做到准确、齐全、及时,符号运用要正确、统一,图纸内容应布置适当,着色准确;矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条矿图上的内容、标注、符号、图幅及编号要符合规定技术标准,比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料,并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例;图签栏内容应齐全,必须有煤矿法人或矿长及主要技术负责人的亲笔签字,并加盖本单位公章。
第3条矿图要根据实际变化及时填绘和标注。
第4条各种矿图均须使用统一的坐标系统。
第5条计算机绘图人员要具有一定专业知识,掌握相关技术标准,采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识,通防和机电绘图员应有一定的本专业的知识。
第6条图纸资料来源明确,图号清晰,编制、审核、校对分工明确。
第7条绘制各类矿图时,必须由专业技术人员参与,正确使用图例,图纸精度要符合测量要求,保证矿图的质量。
第8条各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑,接头间无疙瘩,点线、虚线间隔大小一致,平行线间距相等,各种文字、数字注记规范,字隔、字向符合要求,颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条图纸要按规定定期填绘:采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制;矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次;矿井涌水量与各种相关因素动态曲线图每月绘制一次;井上下对照图每季填绘一次;其他图纸每半年根据生产情况修正完善一次;应急图纸要随时填绘。
采掘工程平面图绘制要求第1章基本要求第1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求,结合公司的具体情况制定的。
采矿设计制图标准及图例
一、图框
设计图纸的幅面及图框尺寸,应符合下表要求:
A0图纸只能长边加长,A1-A3图纸长、宽边都可以加长。
加长部分应为原边长的1/8及其整数倍数。
留装订边时:
A0、A1、A2图纸装订边的图框装订边留25mm、其余三边10mm;A3、A4图纸装订边的图框装订边留25mm、其余三边5mm。
不留装订边时:
A0、A1图纸四边都留20mm;A2、A3、A4图纸四边逗留10mm。
二、文字
1.采矿设计字体均为宋体,包含:汉字、英文字母、阿拉伯数字、罗马数字。
2.块矿名称、标题字体、公司及矿权名称字体大小为5号字。
3.设计中的说明文字字体大小为4号字。
4.设计中图表内文字、坐标数字、标注字体大小为3号字。
5.平面图中坐标数字要求字头指向北方向。
6.图纸中表示数量的数字,应采用阿拉伯数字表示。
拉丁字母、希腊字母或阿拉伯数字,如需写成斜体字时,其斜度应与水
平上倾75°
三、线形
注:每幅图必须严格分图层,在图中使用多段线。
四、比例
1.工程图常用比例按下表选取:
2.同一视图,采用纵向和横向两种不同比例绘制时,应加以注明;长细比较大,且不需要详细标注的视图,可不按比例绘制。
3.全图只有一种比例时,应将比例注写在标题栏内。
不同视图比例注写在相应视图名的下方,如下图:
4.不能按比例绘图时,必须注有“示意图”字样。
五、字母与符号
常用技术术语字母符号宜参照下表:
六、图例
制图常用充填图案及要求:
制图常用图例:。
1 总则1.0.1为规范煤矿矿井采矿专业工程制图规则,保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,适应煤矿矿井建设需要,制定本标准。
1.0.2本标准适用于煤矿矿井各阶段采矿专业工程制图。
1.0.3煤矿矿井采矿专业工程制图,除应符合本标准外,尚应符合国家现行有关标准的规定。
2 基本规定2.1 图纸幅面2.1.1图纸基本幅面尺寸宜采用表2.1.1所规定的基本幅面。
2.1.2必要时,可按图2.1.2选用加长幅面。
也可在基本幅面的基础上,按A4幅面的短边或者长边成整数倍加长。
表2.1.1 图纸基本幅面尺寸图2.1.2 图纸幅面注:1、粗实线所示为基本幅面;2、细实线、细虚线所示为加长幅面2.2 图框格式2.2.1在图纸上应用粗实线画出图框,并应采用留有装订边的图框格式(图2.2.1),装订边宜位于图框左侧。
基本幅面图框尺寸应符合表2.2.1规定。
(a) X型(b) Y型(图中1应为5)图2.2.1 图框格式1—纸边界线;2—图框线;3—周边;4—会签栏;5--标题栏表2.2.1 基本幅面图框尺寸2.2.2加长幅面的图框尺寸,宜按所选用的基本幅面大一号的图框尺寸确定。
2.3 标题栏2.3.1图纸应设置标题栏(图2.3.1)。
标题栏宜由更改区、签字区、名称区、代号及其他区组成。
也可按实际需要增加或减少,并应符合下列规定:1更改区宜由更改标记、数量、修改和批准者签名和日期等组成。
2签字区宜由设计、审核、审定签名和年月等组成。
3名称区宜由项目隶属单位及工程名称或文件名称、单位工程名称和图纸名称等组成。
4代号及其他区宜由图纸代号、共页第页、质量、比例及设计编制单位名称等组成。
2.3.2标题栏的位置应位于图纸的右下角。
2.3.3标题栏格式宜符合图2.3.1的规定。
图2.3.1 标题栏格式2.3.4 必要时,可在图纸左上侧设置图号栏。
2.3.5 复制的地质图应采用本标准规定的标题栏。
2.4 会签栏2.4.1会签栏应设于首图中,会签栏的位置应位于标题栏的左侧。
采矿课程设计平面图一、课程目标知识目标:1. 学生能理解并掌握采矿工程平面图的基本知识,包括图例、比例尺、坐标系统等;2. 学生能够识别采矿平面图中的各种地质结构和采矿工程要素,如矿体、矿脉、采场、巷道等;3. 学生能够运用采矿平面图进行基本的测量和计算,如距离、面积、体积等。
技能目标:1. 学生能够运用采矿平面图进行矿井巷道的定位和导航;2. 学生能够通过采矿平面图分析矿井的地质构造和矿体分布;3. 学生能够利用采矿平面图进行简单的矿山规划和设计。
情感态度价值观目标:1. 培养学生对采矿工程及地质学科的兴趣和热爱,激发学生探索自然奥秘的热情;2. 培养学生的团队合作意识,学会在采矿平面图分析过程中与他人交流、协作;3. 增强学生的安全意识,认识到采矿工程中遵守规范、注重安全的重要性。
本课程针对高年级学生,结合采矿工程学科特点,注重理论知识与实践技能的结合。
在教学过程中,充分考虑学生的认知水平、兴趣和需求,采用生动、直观的教学方法,使学生在掌握采矿平面图知识的同时,提高实际操作能力和安全意识。
通过本课程的学习,为学生未来从事地质勘探、矿山设计等相关工作奠定坚实基础。
二、教学内容本章节教学内容依据课程目标,紧密联系教材,主要包括以下几部分:1. 采矿平面图基础知识:- 图例、比例尺、坐标系统及其应用;- 矿井巷道、矿体、矿脉等基本概念及其在平面图中的表示。
2. 采矿平面图的识别与分析:- 识别矿井地质构造、矿体分布、开采工程等要素;- 分析矿井巷道之间的关系和矿井的整体布局。
3. 采矿平面图的实际应用:- 距离、面积、体积等基本测量计算;- 矿山规划与设计的基本方法。
教学大纲安排如下:第一课时:采矿平面图基础知识,介绍图例、比例尺、坐标系统等。
第二课时:识别矿井地质构造、矿体分布、开采工程等要素。
第三课时:分析矿井巷道之间的关系和矿井整体布局。
第四课时:采矿平面图的实际应用,包括测量计算和矿山规划与设计。
黑龙江科技学院
采矿工程专业课程设计绘图要求(讨论稿)
资源与环境工程学院
采矿工程系
二О一二年五月
一、图纸幅面要求
1、图纸基本幅面尺寸宜选用基本幅面(见表1)。
表1 图纸基本幅面尺寸
2、根据地质条件的需要,可以按照图1选用加长幅面。
也可以在基本幅面的基础上,按照A4幅面的短边或者长边整数倍加长。
图1 图纸幅面
注:粗实线所示为基本幅面;2.细实线、细虚线所示为加长幅面
二、图框格式要求
1、在图纸上应用粗实线画出图框,并应采用留有装订边的图框格式(见图2),装订边宜位于图框左侧。
基本幅面图框尺寸应符合表2的规定。
没有
特殊要求时,图纸宜选用X型图框格式。
图2 图框格式
1-纸边界线;2-图框线;3-周边;4-标题栏
表2 基本幅面图框尺寸
幅面代号A0A1A2A3A4
尺寸B×L(mm)1189×841841×594594×420420×297297×210 c105
a25
2、加长幅面的图框尺寸,宜按所选用的基本幅面大一号的图框尺寸确定。
三、标题栏要求
1、标题栏的画法(尺寸为mm)及格式要求
图3 标题栏的绘制及填写要求
2、标题栏的位置应位于图纸的右下角。
四、绘图比例
采矿制图常用比例应符合表3的规定。
采区平、剖面图制图比例一般选择1:2000。
表3 采矿制图常用比例
图名
常用比例
采区巷道布置及机械配备图
平面:1:2000 1:5000 1:10000
剖面:1:2000
采区车场布置图
平面 1:200 1:500 1:100 断面 1:50
剖面 1:200 1:100
巷道断面图
1:50
五、字体
字体应选择长仿宋字体(T 仿宋_GB2312),字体的高度不小于3.5mm ,字体宽度比例为0.7。
六、线宽
1、图边线:b=0.8mm
由指导老师填写 由审核老师填写
8号字体
5号字体
10号字体
2、断层线、采区剖面图中煤层线:0.6mm
3、标题栏外线:0.30mm;标题栏内线:0.18mm
4、斟探线:0.20mm
5、巷道线:0.40mm
6、方格网线、煤层底板等高线、标注(引)线、其它线:0.2mm
7、采掘工程平面图巷道宽度:2.0mm
七、图例
八、其他要求
1、坐标的标注应在内外边框中间标注比例内外边框能放下的比例,煤层底板等高线标高标在整条等高线的中间上侧。
如图4所示:
图4 坐标及煤层底板等高线标高的标注方法
2、图例等表格首行的行宽度为15mm,当正文部分大于10行时行宽为8mm,小于10行时的行宽为10mm,字体高度以充满表格(不要太大)为宜,保持整体美观、漂亮,具体要求如图5所示。
图5 表格的绘制要求
3、工作面移交时,所掘的巷道用实线画出来,未来的巷道不画
4、用图例画出采区(盘区、带区)内机械设备配置地点
5、在采区(盘区、带区)内用符号标出①运煤、②进风
表格给出,表格的绘制要求与前面的要求相同。
6、在绘图时应重点注意以下几项内容:应绘出和标出①指北针(标注在方格网线上)、②剖面位置(按图例的要求)、③留巷与否。
7、标出①上山、②区段石门、③区段平巷等的尺寸,标注方法如:330m 片
层左
20
8、进入采区(盘区、带区)的巷道应从采区(盘区、带区)边界画起,带区(采区)平面图的绘制应该取带区的边界为范围,其他没有的地方可以不画。
9、图层设置
(1)采区布置平面图设四个图层:
①fig1:白(黑)色(图边框;方格网;上层图线及本煤层巷道;标题栏;标注)
②fig2:红色(下层煤层底板等高线和下层内所有巷道)
③fig3:绿色(上层煤层底板等高线和上层内所有巷道)
④fig4:监色(岩石巷道)
(2)采区布置剖面图设三个图层:
①fig1:白(黑)色(图边框;高程线;巷道)
②fig2:红色(煤层)
③fig3:监色(引线和标注)
