接地电阻测试仪FW-E08A作业指导书1范围本作业指导书适用于接地网接地电阻测量，规定了常规地网、大地网的接地电阻测量试验的引用标准、测试原理和方法、仪器设备要求、测试人员要求和职责、作业程序、试验结果判断方法和试验注意事项等。
制定本指导书的目的是规范接地网接地电阻测试，保证测试结果的准确性，为建构筑物防雷接地、设备运行的工作接地和保护接地检测提供依据。
2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
DL/T 475 接地装置工频特性参数的测量导则DL/T 621 交流电气装置的接地DL/T845.2 电阻测量装置通用技术条件第2部分工频接地电阻测试仪GB 50065 交流电气装置接地设计规范GB/T 2143建筑物防雷装置检测技术规范3 测试原理本作业指导书仅提供三种常用的测试方法,其中30°法和直线法适用于市区或郊区的民用地网测试，优先选用30°角法。
远离法适用于发电厂、变电站等发配电场所的大地网测试仪。
注意：以下所描述的长度是指电极之间的直线距离，不是拉线的长度。
3.1 30°角法电压极P和电流极C测试线一样长,长度为地网对角线D的2倍,即GP=GC=2D,两条测试线之间的夹角为30°。
该方法适用于土质条件较好，土壤较为均匀的场所，市区内受环境限制时或地网（民用）面积不大时可采取此方法。
3.2 直线法（0.618法）电流极引线长度是地网对角线长度的4-5倍，即GC=4-5D。
当远距离放线有困难时，在土壤电阻率均匀的地区可取2D，土壤电阻率不均匀时取3D。
GP=0.5~0.6GC。
该方法同样只适合于土壤电阻率比较均匀的地方，由于放线较长，不推荐在市区检测时使用。
XXX线路工程线路参数测试施工方案XXX公司XX部门XXXX年XX月施工方案签名页1编制依据2 工程概况XX线路工程（以下简称本工程）起自XX变电站，经XXX，止于XXX变电站，线路全长XXkm。
共xxx基杆塔。
工期：xxxx年xx月xx日开工，竣工时间：xxxx 年xx月xx日。
本工程为新建（或改建）的高压输电线路，在投入运行前必须进行工频参数实测，以获得符合实际的线路参数。
因此XX线路参数在线路两端变电站间隔进行测试。
3 施工组织措施施工组织结构工作负责人：XXX 电话：XXX技术负责人：XXX 电话：XXX安全负责人：XXX 电话：XXX工作班人员：技工XX人，辅助工XX人，共XX人。
职责：工作负责人：负责组织、指挥工作班人员安全开展各项工作，完成本工程项目。
技术负责人：负责对本项工作提出技术方案并协助工作负责人解决技术问题。
安全负责人：负责对现场的安全情况进行监督，及时制止违反安规等规章制度的行为和现象。
施工人员：服从工作负责人的指挥，按照施工工艺标准按时完成工作负责人所安排的工作。
4 施工技术措施保证安全的技术措施：施工任务：xxx线路工程参数测试。
工作地点：xxx线路间隔工作地点：XXX电力线#xxxx～#xxxx运行方式：XXX电力线冷备用或检修状态。
计划施工时间：XXXX年XX月XX日XX时XX分至XXXX年XX月XX日XX时XX分。
（具体施工时间以工作票为准）涉及的运行设备及施工步骤：停电设备：（视实际情况需要）1、xxxx站：断开XX间隔XX线路开关、拉开XXX刀闸；2、xxxx站：断开XX间隔XX线路开关、拉开XXX刀闸。
应设遮栏、应挂标示牌：1、xxxx站：在XX间隔与四周带电设备装设遮栏并面向工作地点悬挂“止步、高压危险”警示牌；并在工作地点悬挂“在此工作”标示牌。
2、xxxx站：xxxx站：在XX间隔与四周带电设备装设遮栏并面向工作地点悬挂“止步、高压危险”警示牌；并在工作地点悬挂“在此工作”标示牌。
接地网施工方案接地网施工方案1. 引言接地网是电力系统中非常重要的安全设施之一，它能够保护电力设备和人身安全免受地电位的影响。
本文档旨在提供一个完整的接地网施工方案，以确保施工的高效性和质量。
2. 施工准备在正式开始接地网施工之前，需要进行充分的准备工作：- 完成方案设计：根据实际情况，设计接地网的布置方案和接地体位置。
- 确定施工人员：根据施工规模和难度，确定施工所需的人员数量，并确保他们具备相关的技术能力和资质要求。
- 准备施工材料和设备：根据接地网设计方案，采购和准备所需的接地体、导线、接地电阻测试仪等材料和设备。
3. 施工步骤接地网施工的步骤如下：步骤一：确定施工点在施工前需要确定好接地网施工的具体位置。
根据接地网设计方案，在地面上标出接地体的位置，确保布置合理。
步骤二：挖掘坑穴根据接地体的尺寸和布置方案，在施工点上挖掘合适的坑穴。
坑穴的尺寸应根据接地体的大小合理确定，确保接地体能够完全埋入地下。
步骤三：安装接地体将预先准备好的接地体安装到挖掘好的坑穴中。
接地体应与土壤充分接触，确保良好的接地效果。
在安装过程中，要注意接地体与导线的连接牢固可靠。
步骤四：铺设导线根据接地体的布置方案，使用导线将各个接地体进行连接。
导线的材质应符合相关的电气安全要求，并确保导线与接地体的连接牢固可靠。
步骤五：接地电阻测试完成接地网的铺设后，需要进行接地电阻测试，以确保接地网的可靠性。
测试时应使用专业的接地电阻测试仪，并遵循测试操作规范。
步骤六：施工记录和验收在施工过程中，应及时记录施工的各个环节和参数，包括接地体的位置、深度、导线的长度等信息。
施工完成后，还需进行接地网的验收，确保施工的质量符合要求。
4. 安全注意事项在接地网施工过程中，需要注意以下安全事项：- 工作人员应按照相关的安全操作规范进行作业，佩戴好个人防护装备，确保人身安全。
- 在挖掘坑穴和安装接地体时，要注意避免破坏地下管线，避免发生事故。
- 施工现场应设置明显的警示标志，确保他人不会误入施工区域。
《电力设施接地网施工方案》一、项目背景随着电力行业的不断发展，电力设施的安全稳定运行至关重要。
接地网作为电力设施的重要组成部分，其施工质量直接关系到电力系统的安全可靠运行。
本项目为[具体电力设施项目名称]的接地网施工工程，旨在为该电力设施提供良好的接地保护，确保设备和人员的安全。
该电力设施所处地区地质条件复杂，土壤电阻率较高，给接地网的施工带来了一定的挑战。
因此，在施工过程中，需要根据实际情况采取合理的施工方法和技术措施，以确保接地网的接地电阻满足设计要求。
二、施工步骤1. 施工准备（1）熟悉施工图纸和技术规范，了解接地网的设计要求和施工工艺。
（2）组织施工人员进行技术交底，明确施工任务和质量要求。
（3）准备施工所需的材料和设备，包括接地扁钢、接地极、电焊条、电焊机、接地电阻测试仪等。
（4）对施工现场进行清理和平整，确保施工场地符合施工要求。
2. 接地极施工（1）根据设计要求，确定接地极的位置和数量。
（2）采用人工或机械方式开挖接地极坑，坑的深度和直径应符合设计要求。
（3）将接地极放入坑中，确保接地极与土壤接触良好。
（4）采用电焊方式将接地极与接地扁钢连接牢固。
3. 接地扁钢敷设（1）根据设计要求，确定接地扁钢的敷设路径和位置。
（2）采用人工或机械方式开挖接地扁钢沟，沟的深度和宽度应符合设计要求。
（3）将接地扁钢放入沟中，确保接地扁钢与土壤接触良好。
（4）采用电焊方式将接地扁钢连接牢固，连接处应进行防腐处理。
4. 接地电阻测试（1）在接地网施工完成后，采用接地电阻测试仪对接地网的接地电阻进行测试。
（2）如果接地电阻不满足设计要求，应采取相应的措施进行降阻处理，如增加接地极数量、采用降阻剂等。
（3）重复进行接地电阻测试，直到接地电阻满足设计要求为止。
5. 竣工验收（1）对接地网的施工质量进行全面检查，包括接地极的安装质量、接地扁钢的敷设质量、连接处的防腐处理质量等。
（2）整理施工资料，包括施工图纸、技术交底记录、材料检验报告、接地电阻测试报告等。
接地网接地电阻测试的原理方法及意义[ 2012-6-28 9:16:24 ] [转载请注明来源：就是要仪器网 ]一、概述近些年来，国内多处变电站因雷击形成扩大事故，多数与地网接地电阻不合格有关，接地网起着工作接地和保护接地的作用,当接地电阻过大则:发生接地故障时,使中性点电压偏移增大,可能使健全相和中性点电压过高,超过绝缘要求的水平而造成设备损坏。
在雷击或雷电波袭击时,由于电流很大,会产生很高的残压,使附近的设备遭受到反击的威胁,并降低接地网本身保护设备(架空输电线路及变电站电气设备）带电导体的耐雷水平,达不到设计的要求而损坏设备。
同时接地系统的接地电阻是否合格直接关系到变电站运行人员、变电检修人员人身安全；但由于土壤对接地装置具有腐蚀作用，随着运行时间的加长，接地装置已有腐蚀，影响变电站的安全运行；因此，必须大力加强对地网接地电阻的定期监测；运行中变电站地网接地电阻的测量，由于受系统流入地网电流的干扰以及试验引线线间的干扰，使测试结果产生较大的误差。
特别是大型接地网接地电阻很小（一般在0.5Ω以下），即使细微的干扰也会对测试结果产生很大的影响；如果对地网接地电阻测试不准确，不仅损坏设备，而且会造成诸如地网误改造等不必要的损失，结合我对接地网接地阻抗测试方法的研究，现总结如下：二、接地电阻测试原理及方法：测试接地装置的接地阻抗时电流极要布置的尽量远，通常电流极与被试接地装置边缘的距离dcG应为被试接地装置最大对角线长度D的4～5倍（平行布线法），在土壤电阻率均匀的地区可取2倍及以上（三角形布线法），电压引线长度为电流引线长度0.618倍（平线布线法）或等于电流线（三角形布线法）。
1、电位降法电位降法测试接地装置的接地阻抗是按图1布置测试回路，且符合测试回路的布置的要求。
G—被试接地装置；C—电流极；P—电位极；D—被试接地装置最大对角线长度；dCG—电流极与被试接地装置边缘的距离；x—电位极与被试接地装置边缘的距离；d—测试距离间隔；流过被试接地装置G和电流极C的电流I使地面电位变化，电位极P从G的边缘开始沿与电流回路呈30°~45°的方向向外移动，每间隔d（50m或100m或200m）测试一次P与G之间的电位差U，绘出U与x 的变化曲线。
接地系统接地电阻测试方法和步骤（图解）一、接地电阻测试要求:a。
交流工作接地，接地电阻不应大于4Ω;b。
安全工作接地，接地电阻不应大于4Ω；c。
直流工作接地，接地电阻应按计算机系统具体要求确定；d。
防雷保护地的接地电阻不应大于10Ω;e。
对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω.二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值.亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内.其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整，测试仪包括如下器件.1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ，电位探棒P ˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图1。
2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差.2、操作步骤2.1、仪表端所有接线应正确无误。
2。
2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2。
3、仪表放置水平后,调整检流计的机械零位,归零。
2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min.当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值.2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
厂房接地施工方案1. 引言厂房接地是指为了保障人员安全和电气设备的正常运行，通过合理的接地系统将电气设备与大地进行良好的接触，以排除或减少电气设备的感应潜在电能和静电能，保证电流的正常回流路径和电流的正常分配。
本文档旨在提供一种可行的厂房接地施工方案。
2. 接地材料及设备在进行厂房接地施工时，需要准备以下材料和设备：•铜排：用于建立接地网，具有导电性能好、耐腐蚀性强等特点；•接地线：用于连接电气设备与接地网；•接地电极：用于与大地建立良好的接触，常用的接地电极有钢筋混凝土接地体、镀锌铁皮接地体等；•接地装置：如接地电阻测试仪、接地电阻计等；•手动工具：如铁锹、扳手、螺丝刀等；•安全防护设备：如安全帽、防护手套、绝缘鞋等。
3. 施工步骤3.1 资料准备在进行厂房接地施工前，需要准备以下资料：•接地施工图纸：包括厂房内电气设备的布置及接地系统的连接方式等；•设备清单：详细列出需要进行接地的电气设备及数量。
3.2 建立接地网接地网是厂房接地系统的核心部分，建立接地网的步骤如下：1.清理施工区域：清除施工区域内的杂物和碎石，确保施工区域平整。
2.安装接地电极：根据接地施工图纸要求，选择合适的接地电极类型和位置。
将接地电极深埋于地下，确保与大地有良好的接触。
3.铺设铜排：根据接地施工图纸要求，将铜排铺设于接地电极之间，确保铜排与接地电极之间有良好的连接。
4.连接接地线：根据接地施工图纸要求，将接地线与铜排连接，确保接地线与铜排之间有牢固的连接。
3.3 连接电气设备完成接地网的建立后，需要将电气设备与接地网进行连接，具体步骤如下：1.根据设备清单，确定需要进行接地的电气设备。
2.确认每台电气设备的接地点，清除接地点附近的杂物。
3.使用合适的接地线将电气设备与接地网连接，确保连接牢固可靠。
4.检查每台电气设备的接地连接是否正确，并使用接地电阻测试仪对接地电阻进行测量和记录。
4. 安全注意事项在进行厂房接地施工时，需要注意以下安全事项：1.在进行施工前，必须佩戴合适的安全防护设备，如安全帽、防护手套和绝缘鞋等。
接引下线及接地网导通测试施工方案一、项目背景和目的1、项目背景该项目涉及的设施或建筑物（例如工厂、建筑、电站等）具有大规模电力设备或系统，其中接引下线和接地网是电气系统中至关重要的安全设施。
接引下线用于引导和释放突发电流，以确保电气系统的稳定运行，而接地网用于将电流安全导入地下，以保障设施和人员的安全。
随着技术的不断发展和电力系统的不断升级，确保接引下线及接地网的良好工作状态至关重要。
因此，本项目旨在对接引下线和接地网进行导通测试，以保障电力系统的安全运行和设施的稳定性。
2、项目目的确保设施安全性和稳定性：通过对接引下线及接地网进行导通测试，确保其功能正常、电阻合格，以保障设施内部电气设备的安全性和稳定性。
符合法规要求：遵守当地法律法规、电气安全标准以及行业规范，保证接引下线和接地网符合相关的规定和要求。
预防事故发生：通过测试，及时发现和解决接引下线和接地网的潜在问题，预防由于设备失效或故障引起的电气事故，降低安全风险。
提高电气系统可靠性：保证接引下线及接地网导通正常，提高电气系统的可靠性和稳定性，减少设备故障的可能性，确保电力系统平稳运行。
合理维护和管理：为未来的维护工作提供参考和依据，以便及时调整、修复和维护接引下线和接地网，延长其使用寿命并保持良好状态。
二、测试范围和对象1、测试范围测试范围涵盖了设施内的电力系统关键部分，主要包括接引下线和接地网。
具体测试范围如下：接引下线：涉及设施内所有主要电力设备和主要电力回路的接引下线，确保其连通性和电阻符合规定标准。
接地网：包括设施内接地系统的所有主要接地网，测试其导通性和接地电阻，确保其符合规定标准。
2、测试对象2.1、接引下线：主要电力设备的接引下线，例如变压器、发电机、电动机等。
主要电力回路的接引下线，如主干回路、支路等。
2.2、接地网：主设施的整体接地网，包括主接地网和主配电室接地网。
分支设施的接地网，包括分支配电室、区域接地网等。
三、安全措施1、人员安全1.1、培训与认证：所有参与测试的人员必须接受适当的培训，了解测试程序、设备操作和安全规程。
变电站接地网电阻测试方法Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998一、概述近些年来，国内多处变电站因雷击形成扩大事故，多数与地网接地电阻不合格有关，接地网起着工作接地和保护接地的作用,当接地电阻过大则: 发生接地故障时,使中性点电压偏移增大,可能使健全相和中性点电压过高,超过绝缘要求的水平而造成设备损坏。
在雷击或雷电波袭击时,由于电流很大,会产生很高的残压,使附近的设备遭受到反击的威胁,并降低接地网本身保护设备(架空输电线路及变电站电气设备）带电导体的耐雷水平,达不到设计的要求而损坏设备。
同时接地系统的接地电阻是否合格直接关系到变电站运行人员、变电检修人员人身安全；但由于土壤对接地装置具有腐蚀作用，随着运行时间的加长，接地装置已有腐蚀，影响变电站的安全运行；因此，必须大力加强对地网接地电阻的定期监测；运行中变电站地网接地电阻的测量，由于受系统流入地网电流的干扰以及试验引线线间的干扰，使测试结果产生较大的误差。
特别是大型接地网接地电阻很小（一般在Ω以下），即使细微的干扰也会对测试结果产生很大的影响；如果对地网接地电阻测试不准确，不仅损坏设备，而且会造成诸如地网误改造等不必要的损失，结合我对接地网接地阻抗测试方法的研究，现总结如下：二、接地电阻测试原理及方法：测试接地装置的接地阻抗时电流极要布置的尽量远，通常电流极与被试接地装置边缘的距离dcG应为被试接地装置最大对角线长度D的4～5倍（平行布线法），在土壤电阻率均匀的地区可取2倍及以上（三角形布线法），电压引线长度为电流引线长度倍（平线布线法）或等于电流线（三角形布线法）。
1、电位降法电位降法测试接地装置的接地阻抗是按图1布置测试回路，且符合测试回路的布置的要求。
G—被试接地装置；C—电流极；P—电位极；D—被试接地装置最大对角线长度；dCG—电流极与被试接地装置边缘的距离；x—电位极与被试接地装置边缘的距离；d—测试距离间隔；图1电位降法测试接地装置的接地阻抗流过被试接地装置G和电流极C的电流I使地面电位变化，电位极P从G 的边缘开始沿与电流回路呈30°~45°的方向向外移动，每间隔d（50m或100m 或200m）测试一次P与G之间的电位差U，绘出U与x的变化曲线。
10kV配电变压器接地电阻测试及分析方案设计
前言
在电网系统中，配电变压器是十分重要的设备，将关系到电网能否稳定运行。
但就实际情况来看，由于接地电阻阻值过大，配电变压器会出现设备烧毁的情况，因此相关人员还应加强配电变压器接地电阻测量工作的开展，从而及时发现接地电阻阻值过大的问题，并采取合理措施降低接地电阻阻值。
接地电阻就是用来衡量接地状态是否良好的一个重要参数，是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻，以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。
接地电阻大小直接体现了电气装置与“地”接触的良好程度，也反映了接地网的规模。
接地电阻的概念只适用于小型接地网；随着接地网占地面积的加大以及土壤电阻率的降低，接地阻抗中感性分量的作用越来越大，大型地网应采用接地阻抗设计。
摘要
在配电变压器安装、使用的过程中，还应避免接地电阻阻值过大，以免出现设备烧毁和人员触电等事故。
基于这种认识，配电变压器接地电阻对供电设备的正常使用影响巨大，若在供电设备的运行过程中，接地电阻值超过正常的范围，会烧毁供电设备及对人员的生命财产安全带来巨大的威胁，所以对于10kV配电变压器接地电阻测试是至关重要的，并且制定了相关的电变压器接地电阻测试的方案。
本设计是10kV配电变压器接地电阻的测试，从接地电阻的背景对接地电阻进行多方面分析，同时介绍了接地电阻的基本测量方法，同时进行了误差分析 , 总结了接地电阻工程测量中的误差来源及消除方法, 并根据测试过程提出了相关的注意事项。
[关键词]配电变压器；接地电阻；测量；注意事项。

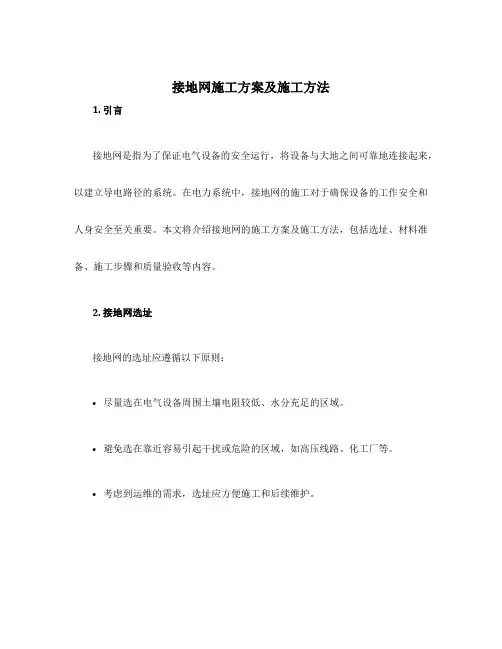

接地网施工方案及施工方法1. 引言接地网是指为了保证电气设备的安全运行，将设备与大地之间可靠地连接起来，以建立导电路径的系统。
在电力系统中，接地网的施工对于确保设备的工作安全和人身安全至关重要。
本文将介绍接地网的施工方案及施工方法，包括选址、材料准备、施工步骤和质量验收等内容。
2. 接地网选址接地网的选址应遵循以下原则：•尽量选在电气设备周围土壤电阻较低、水分充足的区域。
•避免选在靠近容易引起干扰或危险的区域，如高压线路、化工厂等。
•考虑到运维的需求，选址应方便施工和后续维护。
3. 施工材料准备在进行接地网施工前，必须准备以下材料和工具：•接地棒：通常使用铜接地棒，具有良好的导电性能和耐腐蚀性。
•接地线：采用铜线或铝线，截面积应根据需要计算确定。
•接地剂：用于改良土壤电阻，提高接地效果的化学药剂。
•施工工具：如铲子、锤子、钳子、量具等基本工具。
4. 施工步骤4.1 接地网布线接地网的布线是将接地线与设备连接起来并形成闭合回路。
以下是布线的步骤：1.找到设备的接地点，确保设备与接地点可靠连接。
2.在合适的位置埋设接地线，保证接地线与接地点的连接紧固可靠。
3.根据需求综合考虑，选择是否需要增设分支接地线。
4.2 埋设接地棒接地棒的埋设需要注意以下事项：1.按照设计要求选择合适的接地棒。
2.在选定的位置挖掘合适的大小孔穴，使接地棒能够完全埋设其中。
3.将接地棒放入孔穴内，并用锤子轻轻敲打，确保接地棒的贴地部分与土壤紧密接触。
4.3 接地剂的使用接地剂可以改善土壤的电导率，提高接地效果。
使用接地剂的步骤如下：1.按照接地剂的使用说明，将接地剂与适量的水混合，搅拌均匀形成浆状物质。
2.在接地棒周围形成一定的范围，将接地剂均匀地撒在土壤上。
3.等待接地剂干燥并固化，形成坚固的接地体。
5. 施工质量验收施工完毕后，应进行接地网的质量验收，以确保接地系统符合电气设备安全要求。
以下是常用的验收要点：•检测接地体与接地线之间的接触电阻，确保其在设定范围内。
西藏阿里过渡电源项目全厂接地网特性参数测试方案批准：贺祥云审核：肖中林校核：王纯高编写：陈瑜琨史博葛洲坝集团股份有限公司西藏阿里过渡电源工程施工项目部二0一0年六月二十一日西藏阿里过渡电源项目全厂接地网特性参数测试方案一概况接地是为了保证接地装置内、外发生接地故障时，经接地装置流入地中的最大短路电流，所造成的接地电位升高及地面的电位分布不致于危及人员和设备的安全，将电站范围的接触电位差和跨步电位差限制在安全值之内。
阿里过渡电源接地网由主厂房接地网、综合水池接地网、综合水泵房接地网、燃油泵房接地网、含油污水处理车间接地网等部分组成。
从接地网整体性来看，已完成的接地网已经有效的连为一个整体。
整个接地网共敷设接地扁铁3500m，埋设接地模块150个，打下钢桩50根，经计算接地网总面积约为6190㎡，最大对角线长度为112 m。
为了检查截流前已完接地工程的施工质量及接地效果，通过对全厂接地装置进行接地电阻、接触电势、跨步电势、接触电压、跨步电压及两台避雷针的接地电阻的测试，以便为后续工程的接地施工提供有关技术参数和决策依据。
本方案编制依据为中华人民共和国国家标准《电气装置安装工程电气试验设备交接试验标准》GB50150 26.0.1。
二测试原理1、接地电阻的测量：测量接地电阻的方法很多，这里对接地网的接地电阻测试采用的方法是三极法，其测试接线原理图如图所示。
为了便于分析简化计算，把整个接地网视为半球形，设Rg 为球半径（m ），流入大地的电流为I （A ），则：三极法测接地电阻的原理接线图在距球心为x （m ）处球面上电流密度为：22xI J π=（A/m 2） 根据电场强度ρ⋅=J E （v/m ）则距球心x(x ≥Rg)处所具有的电位为x x x x I dx x I Edx U ∞∞∞=-=-=⎰⎰πρπρ222 (V)因此电极1使1、2之间所呈现的电位差为)11(2121d Rg I U -=πρ (V) 电极3使1、2之间所呈现的电位差为)11(13232d d U -= (V) U 1、U 2之间的总电位差为)1111(213231221d d d Rg I U U U -+-=+=πρ (V) 则U 1、U 2之间呈现的电阻Rg 为)1111(2132312d d d Rg I U Rg -+-==πρ (Ω) 而接地网的接地电阻实际等于RgR πρ2= (Ω) 欲使测量的接地电阻Rg 与接地网的实际电阻R 两者是相等的，则必须有0111132312=-+-d d d 设 1312d R d ⋅=，1323)1(d R d ⋅-=则有 01111=--+-R R 即 012=-+R R得 618.0251=±-=R （负根舍去） 上述分析过程表明，如果电流极置于非无穷远处，则电压极将对电流极与被测接地网两者之间进行黄金分割，即放在距接地网0.618处，就可测得接地网的真实接地电阻。
接地网接地电阻测试的原理方法及意义[ 2012-6-28 9:16:24 ] [转载请注明来源：就是要仪器网 ]一、概述近些年来，国内多处变电站因雷击形成扩大事故，多数与地网接地电阻不合格有关，接地网起着工作接地和保护接地的作用,当接地电阻过大则:发生接地故障时,使中性点电压偏移增大,可能使健全相和中性点电压过高,超过绝缘要求的水平而造成设备损坏。
在雷击或雷电波袭击时,由于电流很大,会产生很高的残压,使附近的设备遭受到反击的威胁,并降低接地网本身保护设备(架空输电线路及变电站电气设备）带电导体的耐雷水平,达不到设计的要求而损坏设备。
同时接地系统的接地电阻是否合格直接关系到变电站运行人员、变电检修人员人身安全；但由于土壤对接地装置具有腐蚀作用，随着运行时间的加长，接地装置已有腐蚀，影响变电站的安全运行；因此，必须大力加强对地网接地电阻的定期监测；运行中变电站地网接地电阻的测量，由于受系统流入地网电流的干扰以及试验引线线间的干扰，使测试结果产生较大的误差。
特别是大型接地网接地电阻很小（一般在0.5Ω以下），即使细微的干扰也会对测试结果产生很大的影响；如果对地网接地电阻测试不准确，不仅损坏设备，而且会造成诸如地网误改造等不必要的损失，结合我对接地网接地阻抗测试方法的研究，现总结如下：二、接地电阻测试原理及方法：测试接地装置的接地阻抗时电流极要布置的尽量远，通常电流极与被试接地装置边缘的距离dcG应为被试接地装置最大对角线长度D的4～5倍（平行布线法），在土壤电阻率均匀的地区可取2倍及以上（三角形布线法），电压引线长度为电流引线长度0.618倍（平线布线法）或等于电流线（三角形布线法）。
1、电位降法电位降法测试接地装置的接地阻抗是按图1布置测试回路，且符合测试回路的布置的要求。
G—被试接地装置；C—电流极；P—电位极；D—被试接地装置最大对角线长度；dCG—电流极与被试接地装置边缘的距离；x—电位极与被试接地装置边缘的距离；d—测试距离间隔；流过被试接地装置G和电流极C的电流I使地面电位变化，电位极P从G的边缘开始沿与电流回路呈30°~45°的方向向外移动，每间隔d（50m或100m或200m）测试一次P与G之间的电位差U，绘出U与x 的变化曲线。
《输电线路接地电阻测试施工方案》一、项目背景随着电力系统的不断发展，输电线路的安全稳定运行至关重要。
接地电阻是衡量输电线路接地系统有效性的重要指标，接地电阻值的大小直接影响着线路的防雷、防静电等性能。
为确保输电线路的安全可靠运行，需对输电线路的接地电阻进行定期测试和维护。
本次施工方案针对[具体输电线路名称]的接地电阻测试工作，该线路承担着重要的电力输送任务，线路长度为[具体长度]公里，涉及[具体杆塔数量]基杆塔。
通过本次接地电阻测试，及时发现接地系统存在的问题，并采取相应的整改措施，以提高线路的耐雷水平和安全运行能力。
二、施工步骤1. 施工准备（1）组织施工人员进行技术交底，明确测试任务、方法和安全注意事项。
（2）准备好测试所需的仪器设备，包括接地电阻测试仪、测试线、接地棒等，并对仪器设备进行检查和校准，确保其性能良好、测量准确。
（3）收集输电线路的相关资料，如线路走向、杆塔编号、接地装置类型等。
（4）办理工作票等相关手续，确保施工合法合规。
2. 现场测试（1）选择合适的测试地点，一般应在杆塔接地引下线与接地装置连接处进行测试。
（2）将接地电阻测试仪的接地棒插入地面，确保接地良好。
（3）按照测试仪的使用说明，将测试线连接好，分别连接到接地装置和测试仪上。
（4）开启测试仪，进行接地电阻测试。
测试过程中，应注意观察测试仪的显示数据，确保测试结果准确可靠。
（5）对每基杆塔的接地电阻进行测试，并记录测试数据。
3. 数据分析与处理（1）对测试数据进行整理和分析，判断接地电阻值是否符合相关标准要求。
（2）对于接地电阻值超标的杆塔，应进一步分析原因，可能的原因包括接地装置腐蚀、接地体断裂、土壤电阻率高等。
（3）根据分析结果，制定相应的整改措施，如更换接地装置、增加接地体长度、采用降阻剂等。
4. 整改实施（1）按照制定的整改措施，组织施工人员进行整改施工。
（2）整改施工过程中，应严格按照施工规范和安全要求进行操作，确保施工质量和安全。
接地装置的特性参数大都与土壤潮湿程度密切相关，因此接地装置的状况评估和验收测试应尽量在干燥季节和土壤未冻结时进行，不应在雷、雨、雪中或雨、雪后立即进行。
通过实际的测量，为整改地网装置提供可靠依据，对变电站接地网接地状况提出整改优化方案，使接地网接地电阻符合要求，从而有效防止设备绝缘损坏造成的跨步电压造成人员伤害或设备的进一步损坏。
起到保证电气设备的安全运行，为变电站工作人员创造一个安全可靠的工作环境的作用。
现在常用的接地电阻测量方法有三种：变频法、电流电压表法（即三极法）、接地电阻器法。
变频法测量接地电阻的方法介绍现场采用三极法测量接地电阻时，常利用一条停运的10KV或35KV线路中的两相作电流导线和电压导线。
这种做法存在两个问题：1.当电极采用直线布置时，由于两引线平行且距离又长，存在互感，使电压导线上产生感应电压，影响测量精度。
而电极采用三角形布置时，虽能减少引线间的互感影响，但却要同时停运两条线路，当现场只能提供一条低压架空线时，三极法就遇到了不可克服的困难。
2.是地中干扰电流，主要是地中工频电流的影响。
3.测量电压用的电压辅助极埋设点与实际零电位的偏差也会造成一定的影响。
采用变频法，可以在准确测量接地电阻值的同时，解决以上问题。
一、接地电阻的要求类1：一般情况下，接地装置的接地电阻应符合下式要求：R≤2000/I（式1）式中：R——考虑到季节变化的Zui大接地电阻，Ω；I——计算用的流经接地装置的入地短路电流，A公式（1）计算用流经接地装置的入地短路电流，采用接地装置、外短路时，经接地装置流入地中的Zui大短路电流对称分量Zui大值，该电流应按5~10年发展后的系统Zui大运行方式确定，并应考虑系统中各接地中性点间的短路电流分配，以及避雷线中分走的接地短路电流。
类2：当接地装置的接地电阻不符合式1要求时，可通过技术经济比较增大接地电阻，但不得大于5Ω，且应符合以下要求：1.为防止转移点位引起的危害，对可能将接地网的高电位引向厂、所外或将低电位引向厂、所内的设施，应采取隔离措施。
西藏阿里过渡电源项目全厂接地网特性参数测试方案批准：贺祥云审核：肖中林校核：王纯高编写：陈瑜琨史博葛洲坝集团股份有限公司西藏阿里过渡电源工程施工项目部二0一0年六月二十一日西藏阿里过渡电源项目全厂接地网特性参数测试方案一概况接地是为了保证接地装置内、外发生接地故障时，经接地装置流入地中的最大短路电流，所造成的接地电位升高及地面的电位分布不致于危及人员和设备的安全，将电站范围的接触电位差和跨步电位差限制在安全值之内。
阿里过渡电源接地网由主厂房接地网、综合水池接地网、综合水泵房接地网、燃油泵房接地网、含油污水处理车间接地网等部分组成。
从接地网整体性来看，已完成的接地网已经有效的连为一个整体。
整个接地网共敷设接地扁铁3500m，埋设接地模块150个，打下钢桩50根，经计算接地网总面积约为6190㎡，最大对角线长度为112 m。
为了检查截流前已完接地工程的施工质量及接地效果，通过对全厂接地装置进行接地电阻、接触电势、跨步电势、接触电压、跨步电压及两台避雷针的接地电阻的测试，以便为后续工程的接地施工提供有关技术参数和决策依据。
本方案编制依据为中华人民共和国国家标准《电气装置安装工程电气试验设备交接试验标准》GB50150 26.0.1。
二测试原理1、接地电阻的测量：测量接地电阻的方法很多，这里对接地网的接地电阻测试采用的方法是三极法，其测试接线原理图如图所示。
为了便于分析简化计算，把整个接地网视为半球形，设Rg 为球半径（m ），流入大地的电流为I （A ），则：三极法测接地电阻的原理接线图在距球心为x （m ）处球面上电流密度为：22xI J π=（A/m 2） 根据电场强度ρ⋅=J E （v/m ）则距球心x(x ≥Rg)处所具有的电位为x x x x I dx x I Edx U ∞∞∞=-=-=⎰⎰πρπρ222 (V)因此电极1使1、2之间所呈现的电位差为)11(2121d Rg I U -=πρ (V) 电极3使1、2之间所呈现的电位差为)11(13232d d U -= (V) U 1、U 2之间的总电位差为)1111(213231221d d d Rg I U U U -+-=+=πρ (V) 则U 1、U 2之间呈现的电阻Rg 为)1111(2132312d d d Rg I U Rg -+-==πρ (Ω) 而接地网的接地电阻实际等于RgR πρ2= (Ω) 欲使测量的接地电阻Rg 与接地网的实际电阻R 两者是相等的，则必须有0111132312=-+-d d d 设 1312d R d ⋅=，1323)1(d R d ⋅-=则有 01111=--+-RR 即 012=-+R R得 618.0251=±-=R （负根舍去） 上述分析过程表明，如果电流极置于非无穷远处，则电压极将对电流极与被测接地网两者之间进行黄金分割，即放在距接地网0.618处，就可测得接地网的真实接地电阻。
事实上，一般将电流极与电压极布置成一直线，电流极与接地网边缘之间的距离d 13为接地网最大对角线D 的4～5倍，电压极到接地网的距离d 12 约为d 13的50%～60%即可。
2、跨步电势及接触电压的测量：接触电势是当接地短路电流流过接地装置时，在地面上离电力设备的水平距离为0.8m 处(模拟人脚的金属板)，沿设备外壳、构架或墙壁离地的垂直距离为1.8m 处的两点之间的电位差；接触电压是指人接触上述两点时所承受的电压。
跨步电势是指当接地短路电流流过接地装置时，在地面上水平距离为0.8m 的两点指点的电位差；跨步电压是指人体两脚接触上述两点时所承受的电压。
如需测量接触电压和跨步电压，可根据下图进行测量。
接触电压和跨步电压测量原理图S —电力设备架构，在测量中为测量点A 、B 、C 、D 、E 点；V 1和V 2—高输入阻抗电压表；P —模拟人脚的金属板；Rm —模拟人体的电阻；G —接地装置；C —测量用电流极通过上图，可以推导出如下公式：接触电势E jj m P m j U R R R E 2+= (V) 接触电压U j2P m j m j R R E R U += (V) 跨步电势E kk m P m k U R R R E 2+= (V) 跨步电压U k P m k m k R R E R U 2+=(V)式中E j，E k—接触电势和跨步电势；U j，U k—接触电势和跨步电势；R P—人一个脚的接地电阻；R m—模拟人体的电阻，1500Ω。
三测试方法1、接地网接地电阻的测量：采用工频电流电压法（三线法）进行测量。
测量接线如图所示，每个电压极测量三次，再取平均值，即：R=(R1+R2+R3)/3。
通过比较最小的平均值即为本次接地电阻实测值。
在进行测量时，采用50㎜2橡皮绝缘多股铜芯软电缆作为电流测试线，10㎜2橡皮绝缘多股铜芯软电缆作为电压测试线，用L80×8㎜角钢作为电压探针桩。
为了安全起见，测试加压电源的电压选择70～75V，估计被测接地网的接地电阻值在1～2Ω之间，那么测试最大电源容量在4KW左右，故选择BX1-500型交流弧焊机作为加压电源是完全可以满足要求的。
同时准备6kVA试验调压器及3台2kVA 行灯变压器作为后备加压电源。
工频电流电压法接线图2、接触电势、跨步电势、接触电压和跨步电压的测量：接触电势、跨步电势、接触电压和跨步电压的测量与接地网接地电阻同时进行，共分5个测量点进行。
步骤如下：(1)、按照接触电压和跨步电压测量原理图配线，测量用电流极采用接地网接地电阻测量用电流极；模拟人脚的金属板采用0.125m×0.25m的长方形钢板，在放置金属块是为使金属块良好接地，应先将地面平整好后使用调和好的降阻剂敷设在地面上后再敷设金属块，并在金属板上放置15kg的配重块，试验过程中应注意保持地面的湿度；模拟人体的电阻采用0～5000Ω的滑线变阻器，在接线时调整为1500Ω即可。
(2)、接触电势、跨步电势的测量：确认接线正确后，取下并联在电压表V1和V2上的电阻Rm后，开始施加电流。
电流值应尽可能的升高，电流值应＞20A。
在电流稳定后读取电压表V1和V2的值，V1的读数值即为接触电势，V2的读数值即为跨步电势。
(3)、接触电压、跨步电压的测量：完成接触电势和跨步电势的测量后，降电流。
将电阻Rm 恢复接线，检查接线正确后，开始施加电流。
电流值应尽可能的升高，电流值应＞20A 。
在电流稳定后读取电压表V1和V2的值，V1的读数值即为接触电压，V2的读数值即为跨步电压。
(4)、通过测得的接触电压和跨步电压，可根据如下公式推断出，当通过接地装置入地的最大短路电流值为Imax 时，对应的接触电压和跨步电压的最大值。
I I U U jj max max = II U U k k max max = U jmax —接触电压最大值；U kmax —跨步电压最大值；I max —短路电流最大值，通过设计图F357S-D0101-04查的三相短路冲击电流峰值为34.41kA ；U j —实测接触电压；U k —实测跨步电压；I —测量时的实际输入电流。
四 现场布置1、接地网的测试点位置选择：因为本接地网处于阿里35kV 变电站及多处建筑物中，为避免建筑物中的金属接地体对测量结果的影响，本次测量点选择在厂区接地网中的接地井及接地网4个边角处，共计5个测量点，同时为测量避雷器接地电阻分别在1、2#避雷器旁加设两个测量点。
见测量点布置图：在测量点处用2m角钢与测试点接地扁铁连接，并垂直于地面竖立，作为接触电势和接触电压的测量点。
2、电流极位置的选择及布置：电流极的选择应沿上述5个测试点向各自不同方向延伸，距测试点560m处；并列打入4跟3m深L80×8㎜角钢作为试验电流极。
3、电压极位置的选择及布置：电压极沿每个测试点向电流极延伸至252m、280m、308m、336m、364m处分别打入3m深L80×8㎜角钢作为试验电压极。
同时应注意电流极、电压极的打入深度应在冻土层以下打入，即应在1.5m土层以下打入。
在电流极、电压极打入过程中应灌入降阻剂，从而使电流极、电压极与土壤良好接触，端头露出地面150—200 mm以便连接引线。
4、电流线、电压线的布置：电流线由测试点向电流极直线布置，电压线由测试点向电压极直线布置，在布置电压线时为避免与电流线之间发生互感干扰，应与电流线相隔至少5m平行布置。
五所需材料、仪表、设备及工具（一）测试所需材料150㎜2橡皮绝缘多股铜芯软电缆800 m .210㎜2橡皮绝缘多股铜芯软电缆500 m .34㎜2橡皮绝缘多股铜芯软电缆100 m .43×25＋1×10橡皮绝缘电缆100 m .5L80×8㎜角钢（桩67根×3 m）200 m .6降阻剂（每个桩50㎏）2100㎏.7绝缘胶布10卷.8绝缘胶带10卷.9钢板(0.125m×0.25m) 4 块.1配重铁块60 kg 0.（二）测试所需仪表、设备、工具1三相配电柜100A1台2BX 1-500型交流电焊机1台.36kVA试验调压器1台.42kVA行灯变压器3台.5电流互感器（100/5）1只.6FLKE万用表2块.7TV-24 VA表4块.80～5000Ω滑线变阻器 2 台.9自动空气开关（200A）2个.1自动空气开关（100A）1个0.14P八角锤2把1.112P八角锤2把1铁锹10把3.1挖掘机1台4.（三）测试所需交通、通讯工具1对讲机5部.2交通工具车2辆.六劳动力计划1现场管理人员3人.2测量人员2人.3电工4人.4测试人员3人.5线路布置人员10人.七其它及注意事项为了确保接地电阻测试工作的顺利进行，成立专门的接地电阻测试小组，在测试过程中，现场实行统一指挥、统一调度。
1．电缆连接应可靠，绝缘必须满足质量要求；2．试验前应认真检查，保证接线准确无误；3．试验过程中严禁电流互感器二次侧开路；4．试验过程中严禁周边进行电焊施工，尽量排除一切干扰因素，以免对测试结果造成影响；5．电流表和电压表在测试时应同时读数，并作好相对应的记录；6．试验周围设置安全标志，无关人员不得入内。
二0一0年六月二十一日附：试验记录表格西藏阿里过渡电源项目电气试验现场记录表记录编号：XZAL-D1001-001极第二次第三次接地电阻测试结果分析：施加电流(A)接触电势(V)跨步电势(V)接触电压(V)跨步电压(V)结论分析：安装承包商制造承包商监理/业主初检复检终检年月日年月日年月日年月日年月日第页共页。
