接地电阻测试方法接地电阻测试方法是用来衡量电气设备的接地性能的一种方法。
接地电阻是指电气设备接地系统中的接地电阻值，它反映了电气设备的接地质量和安全保护性能。
接地电阻测试的目的是确保电气设备的接地系统符合安全规范，并能提供有效的保护。
接地电阻测试一般使用万用表或专用的接地电阻测试仪进行，下面是一种典型的接地电阻测试方法：1. 准备工作：a. 关闭由待测试设备供电的电源开关，确保设备断电，以免发生触电事故。
b. 断开设备的接地线，将仪表的两个测试线分别与接地线和地面连接。
2. 测试步骤：a. 设置测试仪表的测试范围和功能，并打开仪表电源。
b. 将一个测试线连接到接地线的连接端，将另一个测试线插入地面，确保接地电阻测试仪表与地面之间没有干扰。
c. 打开测试仪表的测试功能，开始测试接地电阻。
d. 等待一段时间（一般为数秒至数十秒），使测试仪表稳定读取接地电阻值。
e. 记录测试仪表上显示的接地电阻值。
3. 数据分析：a. 对于一般家庭或办公场所的电气设备，其接地电阻应满足一定的安全标准（如国家标准、行业标准等）。
根据具体的标准要求，判断测试结果是否合格。
b. 如果测试结果超出了安全标准的范围，可能表示存在接地问题，需要及时检修或更换接地设备。
4. 注意事项：a. 在进行接地电阻测试时，要确保测试环境的安全，最好由专业人员进行操作。
b. 在测试仪表连线时，要确保仪表与地面的连接牢固，以免影响测试结果。
c. 如果测试接地电阻的设备带有电气设备，测试前应先断开电源，确保安全。
总结起来，接地电阻测试是一种评估电气设备接地性能的方法，它可以帮助我们了解设备的接地质量和安全保护性能。
通过合理的测试方法和数据分析，可以及时发现接地问题并采取相应的维修和改进措施。
但需要注意的是，接地电阻测试应该由专业人员进行，并按照相关标准进行。
只有合格的接地电阻测试结果才能确保设备的安全性和可靠性。

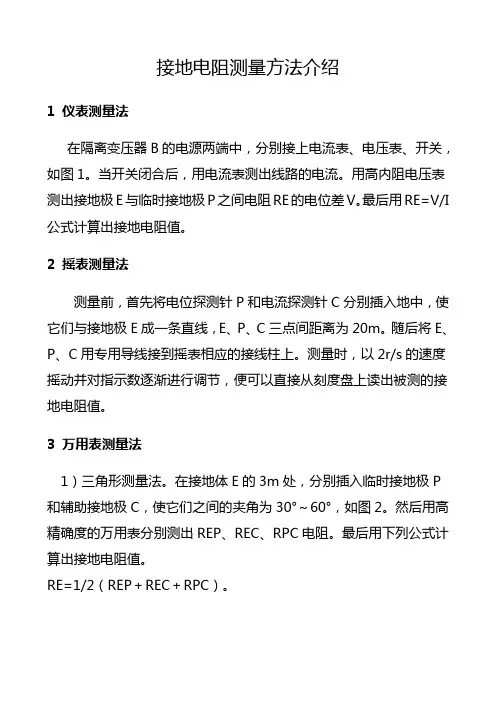

接地电阻测量方法介绍1 仪表测量法在隔离变压器B的电源两端中，分别接上电流表、电压表、开关，如图1。
当开关闭合后，用电流表测出线路的电流。
用高内阻电压表测出接地极E与临时接地极P之间电阻RE的电位差V。
最后用RE=V/I 公式计算出接地电阻值。
2 摇表测量法测量前，首先将电位探测针P和电流探测针C分别插入地中，使它们与接地极E成一条直线，E、P、C三点间距离为20m。
随后将E、P、C用专用导线接到摇表相应的接线柱上。
测量时，以2r/s的速度摇动并对指示数逐渐进行调节，便可以直接从刻度盘上读出被测的接地电阻值。
3 万用表测量法1）三角形测量法。
在接地体E的3m处，分别插入临时接地极P和辅助接地极C，使它们之间的夹角为30°～60°，如图2。
然后用高精确度的万用表分别测出REP、REC、RPC电阻。
最后用下列公式计算出接地电阻值。
RE=1/2（REP＋REC＋RPC）。
2）直线测量法。
在接地极E的3m和6m处，分别插入临时接地极P 和辅助接地极C，如图3。
若用万用表测得：RE＋RP=8Ω，RP＋RC=10Ω,RE＋RC=6Ω，则可以用解三元一次方程组方法，分别求出RE、RP、RC的接地电阻值。
接地网接地电阻测试的原理方法及意义一、概述近些年来，国内多处变电站因雷击形成扩大事故，多数与地网接地电阻不合格有关，接地网起着工作接地和保护接地的作用,当接地电阻过大则:发生接地故障时,使中性点电压偏移增大,可能使健全相和中性点电压过高,超过绝缘要求的水平而造成设备损坏。
在雷击或雷电波袭击时,由于电流很大,会产生很高的残压,使附近的设备遭受到反击的威胁,并降低接地网本身保护设备(架空输电线路及变电站电气设备）带电导体的耐雷水平,达不到设计的要求而损坏设备。
同时接地系统的接地电阻是否合格直接关系到变电站运行人员、变电检修人员人身安全；但由于土壤对接地装置具有腐蚀作用，随着运行时间的加长，接地装置已有腐蚀，影响变电站的安全运行；因此，必须大力加强对地网接地电阻的定期监测；运行中变电站地网接地电阻的测量，由于受系统流入地网电流的干扰以及试验引线线间的干扰，使测试结果产生较大的误差。
一、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
使用前检查测试仪是否完整，测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根二、接地电阻设置要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
三、接地电阻测试方法1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C 端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1 将仪表上2个E端钮连结在一起。
1.2测量小于1Ω接地电阻时接线图见图2 将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤：2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后，调整检流计的机械零位，归零。
2.4、将“倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
2.6、如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。
接地电阻测试1. 引言接地电阻测试是一种测试电气系统中的接地电阻的方法。
接地电阻是指将电气设备与地面之间的电阻，它是确保电气系统正常运行和保护人身安全的重要指标。
本文将介绍接地电阻测试的基本原理、测试方法和相关注意事项。
2. 基本原理接地电阻测试的基本原理是通过在接地系统上施加一个直流电流，然后测量接地系统中的电压降和电流值，从而计算出接地电阻。
根据欧姆定律，电流与电压之比即为电阻值。
3. 测试方法接地电阻测试可以通过不同的方法进行，如四线法、三线法和两线法。
下面将介绍常用的四线法测试方法。
3.1 四线法接地电阻测试四线法接地电阻测试是一种精确测量接地电阻的方法，在此方法中，使用四根测试线，其中两根用于施加电流，另外两根用于测量电压降。
测试步骤如下：1.施加电流：将两根测试线连接至电流源和接地系统，使电流通过接地系统流动。
2.测量电压：将另外两根测试线连接至接地系统中的不同点，测量电压降。
3.计算电阻值：根据测得的电压降和电流值，通过欧姆定律计算出接地电阻。
3.2 注意事项在进行接地电阻测试时，需要注意以下事项：•测试前应确认电气系统处于安全状态，避免可能的触电危险。
•测试仪器应符合相关的标准要求，并进行校准。
•所有测试线缆应保持良好的接触和连接，以避免测量误差。
•在进行测试时，应注意保持测试线与其他电气设备和金属结构的良好隔离，避免干扰。
•测量时应保持稳定的电流和电压，以获得准确的测量结果。
4. 结论接地电阻测试是一种重要的电气测试方法，用于评估接地系统的性能和安全性。
通过四线法接地电阻测试，可以准确地测量接地电阻值，并判断接地系统是否符合要求。
在进行测试时，需要严格遵守相关的安全操作规程，以确保测试结果的准确性和人身安全。
Markdown文本如下：# 接地电阻测试## 1. 引言接地电阻测试是一种测试电气系统中的接地电阻的方法。
接地电阻是指将电气设备与地面之间的电阻，它是确保电气系统正常运行和保护人身安全的重要指标。

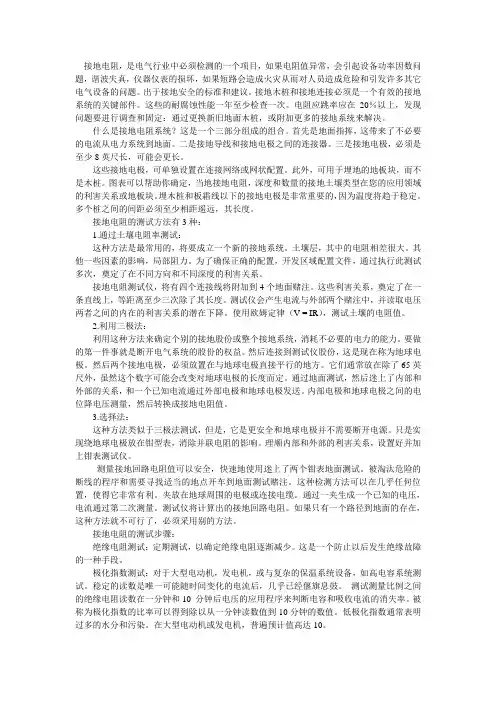

接地电阻，是电气行业中必须检测的一个项目，如果电阻值异常，会引起设备功率因数问题，谐波失真，仪器仪表的损坏，如果短路会造成火灾从而对人员造成危险和引发许多其它电气设备的问题。
出于接地安全的标准和建议。
接地木桩和接地连接必须是一个有效的接地系统的关键部件。
这些的耐腐蚀性能一年至少检查一次。
电阻应跳率应在20％以上，发现问题要进行调查和固定：通过更换新旧地面木桩，或附加更多的接地系统来解决。
什么是接地电阻系统？这是一个三部分组成的组合。
首先是地面指挥，这带来了不必要的电流从电力系统到地面。
二是接地导线和接地电极之间的连接器。
三是接地电极，必须是至少8英尺长，可能会更长。
这些接地电极，可单独设置在连接网络或网状配置。
此外，可用于埋地的地板块，而不是木桩。
图表可以帮助你确定，当地接地电阻，深度和数量的接地土壤类型在您的应用领域的利害关系或地板块。
埋木桩和板霜线以下的接地电极是非常重要的，因为温度将趋于稳定。
多个桩之间的间距必须至少相距遥远，其长度。
接地电阻的测试方法有3种：1.通过土壤电阻率测试：这种方法是最常用的，将要成立一个新的接地系统。
土壤层，其中的电阻相差很大。
其他一些因素的影响，局部阻力。
为了确保正确的配置，开发区域配置文件，通过执行此测试多次，奠定了在不同方向和不同深度的利害关系。
接地电阻测试仪，将有四个连接线将附加到4个地面赌注。
这些利害关系，奠定了在一条直线上，等距离至少三次除了其长度。
测试仪会产生电流与外部两个赌注中，并读取电压两者之间的内在的利害关系的潜在下降。
使用欧姆定律（V = IR），测试土壤的电阻值。
2.利用三极法：利用这种方法来确定个别的接地股份或整个接地系统，消耗不必要的电力的能力。
要做的第一件事就是断开电气系统的股份的权益。
然后连接到测试仪股份，这是现在称为地球电极。
然后两个接地电极，必须放置在与地球电极直接平行的地方。
它们通常放在除了65英尺外，虽然这个数字可能会改变对地球电极的长度而定。
接地电阻国家标准建筑物接地电阻的要求依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。
第三节、第二类防雷建筑物的防雷措施要求，第条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
第条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。
架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。
本规范第.条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。
第四节、第三类防雷建筑物的防雷措施要求，第条：每根引下线的冲击接地电阻不宜大于30Ω。
第条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。
电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。
依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第条：在电缆与架空线连接处，应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。
第条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。
第条：危险区域应采取相应的防静电措施。
凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。
接地电阻测试方法和及其详细测试步骤接地电阻是指针对电气设备、线路、设施等接地部分的接地电阻进行测量的过程。
接地电阻的测试是评估接地系统良好性能的重要方法，也是确保人身安全和设备运行的关键指标之一、下面将详细介绍接地电阻测试的方法和步骤。
一、测试设备1.测试仪表：测试仪表是进行接地电阻测试的关键设备，主要包括接地电阻测试仪、导线等。
2.测试电源：测试电源一般使用低压电源。
二、测试方法1.测试前准备（1）检查测试仪表的功能、电源等是否正常。
（2）清理被测接地电极表面的污物和氧化物。
（3）确认测试点的布置和导线接线是否合理。
（4）确保测试现场安全。
2.测试步骤（1）测量前的准备工作a.将测试仪表连接到测试点，连接好导线。
b.检查导线连接是否牢固。
c.开启仪表电源。
d.检查仪表上的电压和电流设置。
（2）开始测量a.将测试仪表置于接地电阻测试方式。
b.按下测量按钮，开始测试。
c.在测试过程中，观察仪表的读数是否稳定。
（3）记录数据a.在仪表上记录测试结果。
b.将测试结果记录在测试报告中。
（4）结束测试a.测试结束后，关闭仪表电源。
b.拆除测试点和测试仪表连接的导线。
c.清理测试现场。
三、注意事项1.测试点选择要合理，一般选择在接地装置的位置。
2.接地电阻测试可以在设备停电的情况下进行，但必须确认设备与大地处于完全断开状态。
3.测试过程中应注意测试仪表的保护，避免受到外界干扰。
4.测试时，仪表应放置在水平位置，以确保数据的准确性。
5.测试仪表的接线要牢固，导线要选用良好的导电材料。
6.测试仪表应定期进行校准，以确保测试结果的准确性。
7.测试后应及时清理测试点和测试仪表，保持测试现场的整洁。
接地电阻的测试对于确保设备运行的安全性和可靠性至关重要。
通过按照上述方法和步骤进行，可以准确评估接地系统的性能，并及时采取措施进行维修和改进。
同时，在测试过程中要注意安全，遵守相关规范和操作步骤，确保人身和设备的安全。
接地电阻测试方法（图解）一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整，测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
此主题相关图片如下：测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后，调整检流计的机械零位，归零。
2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
设备接地电阻测试方法说明一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整，测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m 线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m 1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图1.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
2.3、仪表放置水平后，调整检流计的机械零位，归零。
2.4、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
2.5、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
接地电阻测试方法接地电阻是一个非常重要的安全参数，它可以用来测试系统的安全性和可靠性。
本文旨在详细介绍如何进行接地电阻测试，以及其相关技术要点。
一、接地电阻测试的基本原理接地电阻测试是检测系统地线安装质量的一种测试方法，它可以用来检测地线是否达到规定的安全要求，确保系统的安全性和可靠性。
接地电阻测试的基本原理是：用低阻抗旋转电阻器（回路图中的“R”）、有效原始接地点（即从电源到地）处计算出来的电路电阻值（即电流比电压）作为接地电阻的测量值。
二、不同类型的接地电阻测试方法1.仪器法仪器法是接地电阻测试最主要的方法之一，它利用专业仪器测量接地电阻，实现准确、可靠的测量。
常用的仪器有安全接地测试仪、接地电阻表等，它们可以通过测量电流、电压和功率来测量接地电阻的准确度。
2.电感法电感法也称为短路电感法，是一种快速准确测量接地电阻的方法。
它利用电感器结合脉冲发生器的原理，通过短路测试接地电阻，从而获得接地电阻值。
3.电位法电位法也称为滤波电位法，是用于测量接地电阻的一种特殊测量方法。
它采用脉冲发生器作为输入源，在接地电阻测试点上输出一个脉冲电压，通过测量脉冲电压的幅度，从而可以获得接地电阻的值。
三、接地电阻测试的注意事项1.应按规定的接地电阻值进行测试，如果设备接地电阻超过所规定的值，可能会产生安全风险。
2.接地电阻的测量结果应及时记录，频繁进行接地电阻测试，以保证系统的安全性。
3.在测试过程中，应按正确的测试步骤进行操作，以避免测量失败，以保证测量的准确性。
四、总结接地电阻是电力系统运行安全的重要参数，它的测量不仅可以保证系统的安全性，也可以预防事故的发生。
本文详细介绍了接地电阻测试的基本原理和不同类型的测试方法，以及测试过程中的注意事项，以期能够帮助读者更好地了解接地电阻测试的要点。
接地电阻测试方法和及其详细测试步骤Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】接地系统接地电阻测试方法和步骤（图解）一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
四、使用前检查测试仪是否完整，测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤、仪表端所有接线应正确无误。
、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
、仪表放置水平后，调整检流计的机械零位，归零。
、将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。
当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。
此时刻度盘上读数乘上倍率档即为被测电阻值。
、如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
、如果发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。
六、注意事项1、禁止在有雷电或被测物带电时进行测量。
2、仪表携带、使用时须小心轻放，避免剧烈震动。
接地系统方案一、接地方式大楼中弱电系统众多，还有交流和直流电源系统，各个系统都有独自的接地要求，按功能分有防雷地、工作交流地（N线）、静电地、屏蔽地、直流地、绝缘地、安全保护地等，为了各接地装置之间不能经土壤击穿和避免相互干扰，防雷接地与其它接地装置在土壤中需隔开较大的距离（如20m）。
由于城市中大楼的接地装置受到接地装置场地的限制，无法实现上述距离间隔，因此按照现行的国家相关防雷标准，应将上述接地实现共用接地系统。
在电子设备有特殊要求时，应采用瞬态接地技术。
明确地讲，所说的共用接地系统是将防雷地、工作交流地（N线）、静电地、屏敝地、直流地、绝缘地、安全保护地等做在一个接地装置上（通常是大楼基础地），接地电阻值取其中的最低值。
完全的共地系统不仅采用公共的接地装置，而且采用公共的接地系统，共地使电子设备无法受到地电位反击。
智能建筑必须有良好的接地装置以及良好的接地系统。
在智能建筑的共用接地系统是以大楼基础接地为接地装置，以暗装的法拉第笼中的钢筋笼栅为接地系统的骨架，并将各种已与此笼栅做了等电位连接的设备金属外壳、金属管道、电气和信号线路的金属护套、桥架等连接到一起，构成了多种大小不同的金属接地（等电位连接）网络。
在垂直方向上，最下层为大楼基础地，向上是各个楼层的楼层地，在楼层内设有机房接地母排（环形或接地线），信息系统首先接到机房接地母排上，然后由此引向楼层地，再经大楼接地骨架接到最底层的接地装置上。
各大楼内机房电子设备的接地方式按下述进行：二、：计算机网络机房、卫星和有线电视系统和监控系统等机房联合接地,电阻应≤1Ω。
机房静电地板下应加做均压环（具体见第6点），以起到等电位连接作用，并将均压环至少两处连接到机房所在楼层的弱电管道井内的共用接地排（楼层弱电等电位汇集点）上；机房内的工作交流地（N线）、静电地、屏敝地、直流地、绝缘地、安全保护地等直接连接到均压环上；在土建施工过程中最好将穿线缆的管从弱电间直埋到各个弱电机房，每个机房两根。
三、设备间接地：各设备间接地的方法同机房接地。
四、共用接地体：大楼存在着强电接地和弱电接地，采用共用接地体，因两接地线的不对称、共用接地体上的引出点不同、大楼接闪雷电时，引下线的不对称接闪现象等，造成了同一机房内的强电接地和弱电接地不可能存在等电位，有可能存在相对电位，这将可能使弱电设备内部强电接地点与弱电接地点之间造成闪烙现象，从而损坏设备。
将强电引到机房配电箱后，从强电井内引出的PE线不再在机房内使用，机房内的单相三线制中的PE线采用在机房配电箱内连线到机房环行接地母排，所以在强电地与弱电地之间加装等电位连接器，一旦出现不对称现象可起到等电位连接的保护作用。
五、电位汇流排：如果机房面积较大，在均压环较远处设备放置比较集中，应在该处设置机房设备等电位汇流排，在均压环与汇流排之间采用线缆连接，设备接地以最近的距离连接到该等电位汇流排上，因计机房面积较大，故考虑设置2块。
六、机房均压环：在有弱电机房的楼层弱电井内设置楼层弱电等电位汇集点，水平与楼层各个机房均压环连接，垂直采用线缆与下层弱电等电位汇集点联结，层层联结下传到大楼共用接地体（基础弱电接地点）。
沿计算机机房等机房墙体四周分别均布安装环行均压环。
并采用将均压环至少两处连接到机房所在楼层的弱电管道井内的共用接地排（楼层弱电等电位汇集点）上；机房内的静电地、屏蔽地、直流地、绝缘地、安全保护等接地直接连接到均压环上；机房环行均压环安装示意图：静电地板扁铜条机房墙壁机房地面膨胀螺丝相接处。
七、线路的屏蔽：感应雷击很多是由于传输线路在磁场中切割磁力线产生感应高压，使计算机系统遭到破坏，对传输线路采取屏蔽措施，是降低感应雷击破坏的有效方法。
目前机房内的大部分线路采用穿管布线（金属软管或硬管），但从实际情况看，综合布线的金属护管的屏蔽接地需改进，使每根护管两端有效接地，并与均压等电位带连接，最大限度的减少感应雷击侵入的渠道。
八、法拉第笼的问题：当机房的均压等电位带与大楼的钢筋网相连时，形成一个法拉第笼；或者做防静电处理，墙壁采用防静电铝塑板，并与机房共地系统相连，使机房形成一个法拉第笼。
注：1.接地引下线的连接必须在防雷配电柜前进行；电源插座必须就近与均压等电位相连接。
综上所述，我们根据所保护对象的不同，考虑了智能大楼各系统的电源、信号及接地的防雷击过电压，提出了完善的防雷解决方案。
随着智能建筑物管理系统的出现、应用推广和发展以及综合业务数据网（ISDN）、双绞线分布数据接口（TPDDI）、光纤分布数据接口（FDDI）等技术的发展,使智能建筑内、外各种信息、数据图象的高速传输和大容量传输成为可能。
信息已是智能建筑非常关键和重要的资源,对信息资源的保护是必不可少的。
我们所提供的方案满足的防雷接地保护需要。
机房接地工程机房应安装一个良好的接地系统，使电源中有一个稳定的零电位，作为供电系统电压的参考电压，有一个良好接地线，计算机传输中的电源电压及信号遇到或产生各种干扰时，就可以通过高、低频滤波电容将其滤掉。
此外，当遇到雷电、机柜附近的强功率源以及电火花干扰时，良好的机房接地系统应可以起到保护计算机的作用。
因此，设计一个良好的机房接地系统是相当重要的，机房接地系统一般分为下述4种：直流地：这种接地系统是将电源输出端通过地网接地一起，使其成为稳定的零电位，这个电源地线与大地直接连通，并有很小的接地电阻。
交流电：这种接地系统把交流电源的地线与电动机、发电机等交流电动设备的接地点连接在一起，之后再与大地连接。
安全地：为了屏蔽外界干扰、漏电及电火花，所有计算机的机柜、机箱、机壳、面板及马达外壳都需要接地屏蔽，该系统即可为安全地。
防雷接地：防雷接地，应按现行国家标准《建筑防雷设计规范》执行。
一般要求：直流地电阻小于1欧姆，交流地接地电阻小于4欧姆，安全地接地电阻小于4欧姆。
交流工作接地、安全保护接地、直流工作接地、防防雷接地等四种接地宜共用一组接地装置，其接地电阻按其中最小值确定；若防雷接地单独设置接地装置时，其余三种接地宜共用一组接地装置，其接地电阻不应大于其中最小值，并应按现行国标准《建筑防雷设计规范》要求采取防止反击措施。
交流工作接地、安全保护接地、直流工作接地、防雷接地等四种接地宜共用一组接地装置，其接地电阻小于1欧姆；对直流工作接地有特殊要求需单独设置接地装置的电子计算机系统，其接地电阻值及与其它接地装置的接地体之间的距离，应按计算机系统及有关规定的要求确定。
电子计算机系统的接地应采取单点接地并宜采取等电位措施。
当多个电子计算机系统共用一组接地装置时，宜将各电子计算机系统分别采用接地线与接地体连接。
接地方法有如下：直流接地直流工作接地是计算机系统中数字逻辑电路的公共参考零电位,即逻辑地。
逻辑电路一般工作电平低,信号幅度小,容易受到地电位差和外界磁场的干扰,因此需要一个良好的直流工作接地,以消除地电位差和磁场的影响。
机房直流工作接地线的接法通常有三种:串联法、汇集法、网格法。
串联法在地板下敷设一条截面积为(0.4～1.5mm)×(5～10mm)的青铜(或紫铜)带。
各设备把各自的直流地就近接在地板下的这条铜皮带上。
这种接法的优点是简单易行,缺点是铜带上的电流流向单一,阻抗不小,致使铜带上各点电位有些差异。
这种接法一般用于较小的系统中。
汇集法在地板下设置一块5～20mm厚、500×500mm大小的铜板,各设备用多股屏蔽软线把各自的直流地都接在这块铜板上。
这种接法也叫并联法,其优点是各设备的直流地无电位差,缺点是布线混乱。
网格法用截面积为(2.5mm×50mm)左右的铜带,整个机房敷设网格地线（等电位接地母排）,网格网眼尺寸与防静电地板尺寸一致,交叉点焊接在一起。
各设备把自己的直流地就近连接在网格地线上。
这种方法的优点在于既有汇集法的逻辑电位参考点一致的优点,又有串联法连接简单的优点,而且还大大降低了计算机系统的内部噪声和外部干扰;缺点是造价昂贵,施工复杂。
这种方法适用于计算机系统较大、网络设备较多的大、中型计算机房。
交流工作地计算机、网络设备是使用交流电的电气设备，这些设备按规定在工作时要进行工作接地,即交流电三相四线制中的中性线直接接入大地,这就是交流工作接地。
中性点接地后,当交流电某一相线碰地时,由于此时中性点接地电阻只有几个欧姆,故接地电流就成为数值很大的单相短路电流。
