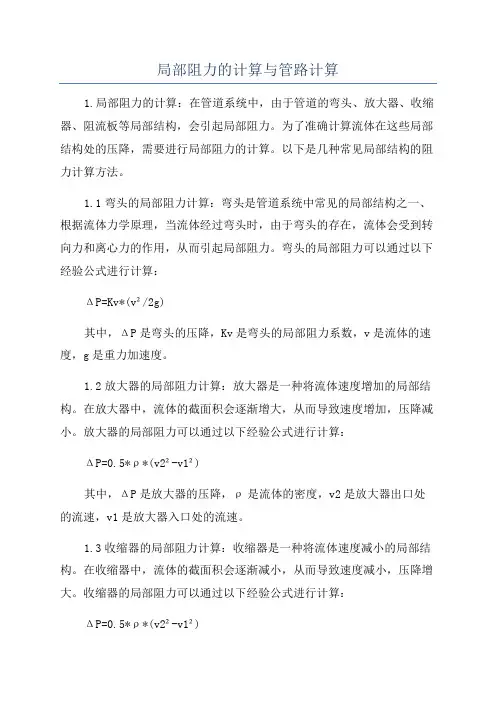

局部阻力的计算与管路计算1.局部阻力的计算：在管道系统中，由于管道的弯头、放大器、收缩器、阻流板等局部结构，会引起局部阻力。
为了准确计算流体在这些局部结构处的压降，需要进行局部阻力的计算。
以下是几种常见局部结构的阻力计算方法。
1.1弯头的局部阻力计算：弯头是管道系统中常见的局部结构之一、根据流体力学原理，当流体经过弯头时，由于弯头的存在，流体会受到转向力和离心力的作用，从而引起局部阻力。
弯头的局部阻力可以通过以下经验公式进行计算：ΔP=Kv*(v²/2g)其中，ΔP是弯头的压降，Kv是弯头的局部阻力系数，v是流体的速度，g是重力加速度。
1.2放大器的局部阻力计算：放大器是一种将流体速度增加的局部结构。
在放大器中，流体的截面积会逐渐增大，从而导致速度增加，压降减小。
放大器的局部阻力可以通过以下经验公式进行计算：ΔP=0.5*ρ*(v2²-v1²)其中，ΔP是放大器的压降，ρ是流体的密度，v2是放大器出口处的流速，v1是放大器入口处的流速。
1.3收缩器的局部阻力计算：收缩器是一种将流体速度减小的局部结构。
在收缩器中，流体的截面积会逐渐减小，从而导致速度减小，压降增大。
收缩器的局部阻力可以通过以下经验公式进行计算：ΔP=0.5*ρ*(v2²-v1²)其中，ΔP是收缩器的压降，ρ是流体的密度，v2是收缩器出口处的流速，v1是收缩器入口处的流速。
1.4阻流板的局部阻力计算：阻流板是一种将流体分割的局部结构。
当流体通过阻流板时，会因为流体通过的流道变窄而引起阻力。
阻流板的局部阻力可以通过以下经验公式进行计算：ΔP=0.5*ρ*(v²-v1²)其中，ΔP是阻流板的压降，ρ是流体的密度，v是阻流板后的流速，v1是阻流板前的流速。
2.管路计算：在管道系统设计中，需要计算整个管道系统的压降和流量。
以下是常见的管路计算方法。
2.1管道的阻力计算：管道本身会引起流体的阻力。

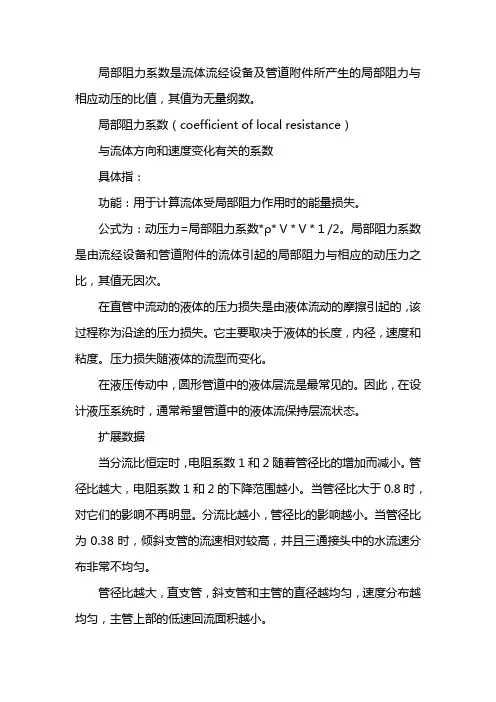

局部阻力系数是流体流经设备及管道附件所产生的局部阻力与相应动压的比值，其值为无量纲数。
局部阻力系数（coefficient of local resistance）
与流体方向和速度变化有关的系数
具体指：
功能：用于计算流体受局部阻力作用时的能量损失。
公式为：动压力=局部阻力系数*ρ* V * V * 1 /2。
局部阻力系数是由流经设备和管道附件的流体引起的局部阻力与相应的动压力之比，其值无因次。
在直管中流动的液体的压力损失是由液体流动的摩擦引起的，该过程称为沿途的压力损失。
它主要取决于液体的长度，内径，速度和粘度。
压力损失随液体的流型而变化。
在液压传动中，圆形管道中的液体层流是最常见的。
因此，在设计液压系统时，通常希望管道中的液体流保持层流状态。
扩展数据
当分流比恒定时，电阻系数1和2随着管径比的增加而减小。
管径比越大，电阻系数1和2的下降范围越小。
当管径比大于0.8时，对它们的影响不再明显。
分流比越小，管径比的影响越小。
当管径比为0.38时，倾斜支管的流速相对较高，并且三通接头中的水流速分布非常不均匀。
管径比越大，直支管，斜支管和主管的直径越均匀，速度分布越均匀，主管上部的低速回流面积越小。

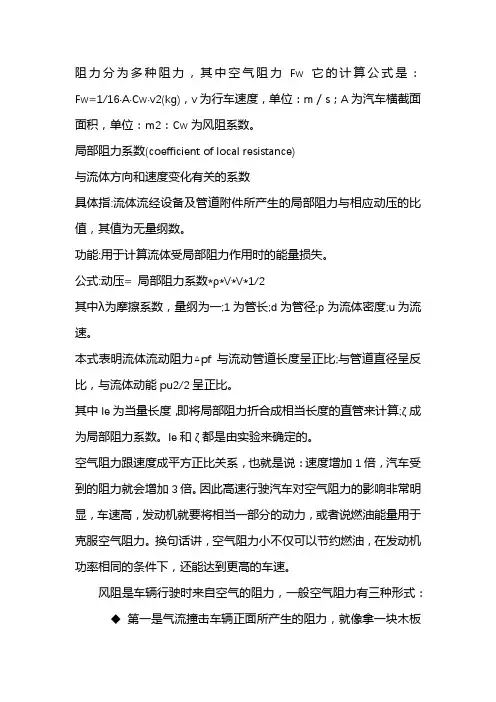

阻力分为多种阻力，其中空气阻力Fw它的计算公式是：Fw=1/16·A·Cw·v2(kg)，v为行车速度，单位：m／s；A为汽车横截面面积，单位：m2：Cw为风阻系数。
局部阻力系数(coefficient of local resistance)与流体方向和速度变化有关的系数具体指:流体流经设备及管道附件所产生的局部阻力与相应动压的比值，其值为无量纲数。
功能:用于计算流体受局部阻力作用时的能量损失。
公式:动压= 局部阻力系数*ρ*V*V*1/2其中λ为摩擦系数，量纲为一;1为管长;d为管径;ρ为流体密度;u为流速。
本式表明流体流动阻力△pf与流动管道长度呈正比;与管道直径呈反比，与流体动能pu2/2呈正比。
其中le为当量长度，即将局部阻力折合成相当长度的直管来计算;ζ成为局部阻力系数。
le和ζ都是由实验来确定的。
空气阻力跟速度成平方正比关系，也就是说：速度增加1倍，汽车受到的阻力就会增加3倍。
因此高速行驶汽车对空气阻力的影响非常明显，车速高，发动机就要将相当一部分的动力，或者说燃油能量用于克服空气阻力。
换句话讲，空气阻力小不仅可以节约燃油，在发动机功率相同的条件下，还能达到更高的车速。
风阻是车辆行驶时来自空气的阻力，一般空气阻力有三种形式： 第一是气流撞击车辆正面所产生的阻力，就像拿一块木板顶风而行，所受到的阻力几乎都是气流撞击所产生的阻力。
◆第二是摩擦阻力，空气与划过车身一样会产生摩擦力，然而以一般车辆能行驶的最快速度来说，摩擦阻力小到几乎可以忽略。
◆第三则是外型阻力(下图可说明何谓外型阻力)，一般来说，车辆高速行驶时，外型阻力是最主要的空气阻力来源。
