并联环路压力损失的最大允许差值双管同程:15%双管异程:25%附录C 当量长度表所谓水泵的选取计算其实就就是估算(很多计算公式本身就就是估算的),估算分的细致些考虑的内容全面些就就是精确的计算。

特别补充:当设计流量在设备的额定流量附近时,上面所提到的阻力可以套用,更多的就是往往都大过设备的额定流量很多。

同样,水管的水流速建议计算后,查表取阻力值。

关于水泵扬程过大问题。

设计选取的水泵扬程过大,将使得富裕的扬程换取流量的增加,流量增加才使得水泵噪音加大。

特别的,流量增加还使得水泵电机负荷加大,电流加大,发热加大,“换过无数次轴承”还就是小事,有很大可能还要烧电机的。

另外“水泵出口压力只有0、22兆帕”能说明什么呢？水泵进出口压差才就是问题的关键。

例如将开式系统的水泵放在100米高的顶上,出口压力如果就是0、22MPa,就这个系统将水泵放在地上向100米高的顶上送,出口压力就就是0、32MPa了！1、水泵扬程简易估算法暖通水泵的选择:通常选用比转数ns在130～150的离心式清水泵,水泵的流量应为冷水机组额定流量的1、1～1、2倍(单台取1、1,两台并联取1、2。

按估算可大致取每100米管长的沿程损失为5mH2O,水泵扬程(mH2O):Hmax=△P1+△P2+0、05L(1+K)△P1为冷水机组蒸发器的水压降。

△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。

L为该最不利环路的管长K为最不利环路中局部阻力当量长度总与与与直管总长的比值,当最不利环路较长时K值取0、2～0、3,最不利环路较短时K值取0、4～0、62、冷冻水泵扬程实用估算方法这里所谈的就是闭式空调冷水系统的阻力组成,因为这种系统就是最常用的系统。

1、冷水机组阻力:由机组制造厂提供,一般为60~100kPa。

2、管路阻力:包括磨擦阻力、局部阻力,其中单位长度的磨擦阻力即比摩组取决于技术经济比较。

若取值大则管径小,初投资省,但水泵运行能耗大;若取值小则反之。

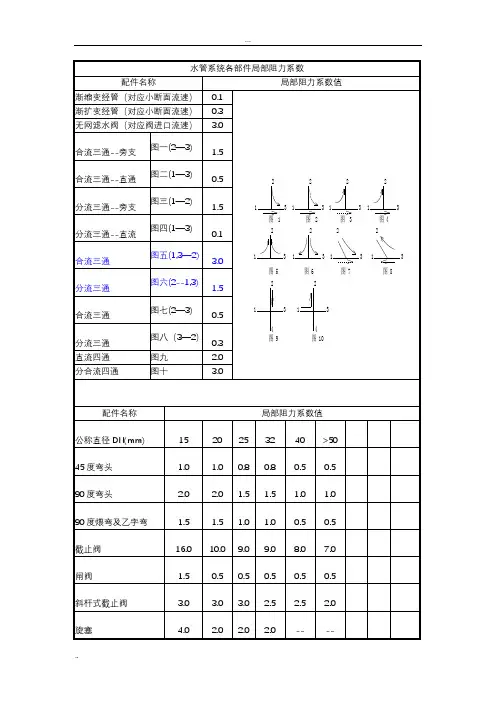

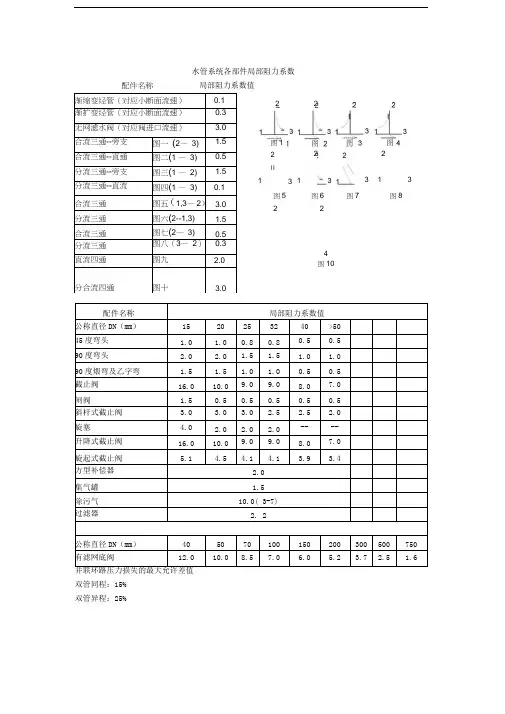

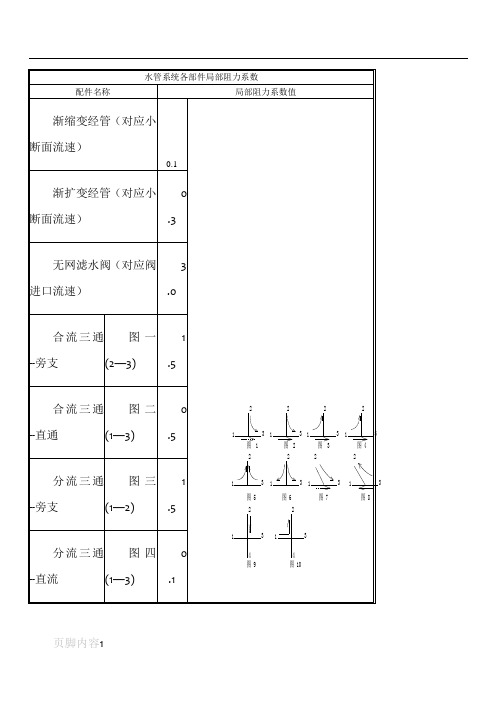

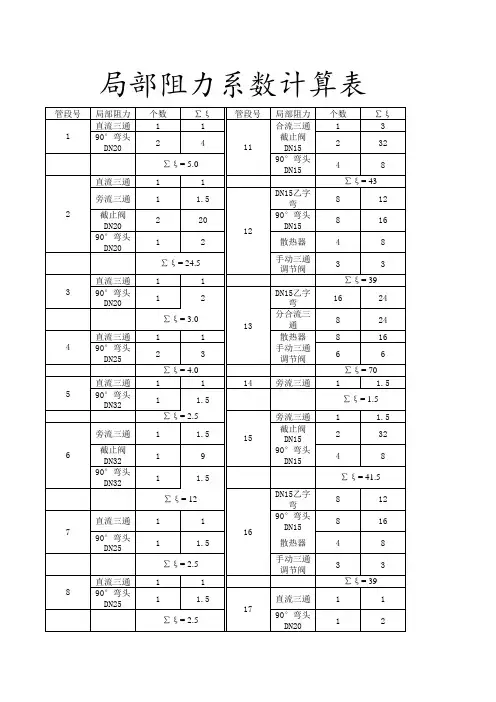

水管系统各部件局部阻力系数配件名称局部阻力系数值渐缩变经管（对应小断面流速）0.144图 10123321图 9图 8图 7图 6图 5图 4图 3图 2图 132112123123123123123321渐扩变经管（对应小断面流速）0.3无网滤水阀（对应阀进口流速）3.0合流三通--旁支图一(2—3)1.5合流三通--直通图二(1—3)0.5分流三通--旁支图三(1—2)1.5分流三通--直流图四(1—3).1合流三通图五(1,3—2)3.0分流三通图六(2--1,3)1.5合流三通图七(2—3).5分流三通图八（3—2）.3直流四通图九2 .0分合流四通图十3 .0配件名称局部阻力系数值公称直径DN(mm)15225324>5045度弯头1.1.0.8.8.5.590度弯头2.2.01.51.51.01.090度煨弯及乙字弯 1.51.51.01.0.5.5截止阀16.010.09.09.08.07.0闸阀 1.5.5.5.5.5.5斜杆式截止阀3.3.03.02.52.52.0旋塞4.2.02.02.0----升降式截止阀16.010.09.09.08.07.0旋起式截止阀 5.14.54.14.13.93.4方型补偿器 2.0集气罐 1.5除污气10.0（3-7）过滤器2．2公称直径DN(mm)4057100150200300500750有滤网底阀12.1876532100.0.5.0.0.2.7.5.6并联环路压力损失的最大允许差值双管同程：15%双管异程：25%附录C 当量长度表所谓水泵的选取计算其实就是估算（很多计算公式本身就是估算的），估算分的细致些考虑的内容全面些就是精确的计算。

特别补充：当设计流量在设备的额定流量附近时，上面所提到的阻力可以套用，更多的是往往都大过设备的额定流量很多。

同样，水管的水流速建议计算后，查表取阻力值。

关于水泵扬程过大问题。

设计选取的水泵扬程过大，将使得富裕的扬程换取流量的增加，流量增加才使得水泵噪音加大。

并联环路压力损失的最大允许差值双管同程：15%双管异程：25%附录C 当量长度表所谓水泵的选取计算其实就是估算（很多计算公式本身就是估算的），估算分的细致些考虑的内容全面些就是精确的计算。

特别补充：当设计流量在设备的额定流量附近时，上面所提到的阻力可以套用，更多的是往往都大过设备的额定流量很多。

同样，水管的水流速建议计算后，查表取阻力值。

关于水泵扬程过大问题。

设计选取的水泵扬程过大，将使得富裕的扬程换取流量的增加，流量增加才使得水泵噪音加大。

特别的，流量增加还使得水泵电机负荷加大，电流加大，发热加大，“换过无数次轴承”还是小事，有很大可能还要烧电机的。

另外“水泵出口压力只有0.22兆帕”能说明什么呢？水泵进出口压差才是问题的关键。

例如将开式系统的水泵放在100米高的顶上，出口压力如果是0.22MPa，就这个系统将水泵放在地上向100米高的顶上送，出口压力就是0.32MPa了！1、水泵扬程简易估算法暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。

按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L(1+K)△P1为冷水机组蒸发器的水压降。

△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。

L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.62、冷冻水泵扬程实用估算方法这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是最常用的系统。

1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。

2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。

若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。

并联环路压力损失的最大允许差值双管同程：15%双管异程：25%附录C 当量长度表所谓水泵的选取计算其实就是估算（很多计算公式本身就是估算的），估算分的细致些考虑的内容全面些就是精确的计算。

特别补充：当设计流量在设备的额定流量附近时，上面所提到的阻力可以套用，更多的是往往都大过设备的额定流量很多。

同样，水管的水流速建议计算后，查表取阻力值。

关于水泵扬程过大问题。

设计选取的水泵扬程过大，将使得富裕的扬程换取流量的增加，流量增加才使得水泵噪音加大。

特别的，流量增加还使得水泵电机负荷加大，电流加大，发热加大，“换过无数次轴承”还是小事，有很大可能还要烧电机的。

另外“水泵出口压力只有0.22兆帕”能说明什么呢？水泵进出口压差才是问题的关键。

例如将开式系统的水泵放在100米高的顶上，出口压力如果是0.22MPa，就这个系统将水泵放在地上向100米高的顶上送，出口压力就是0.32MPa了！1、水泵扬程简易估算法暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。

按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L(1+K)△P1为冷水机组蒸发器的水压降。

△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。

L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.62、冷冻水泵扬程实用估算方法这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是最常用的系统。

1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。

2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。

若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。

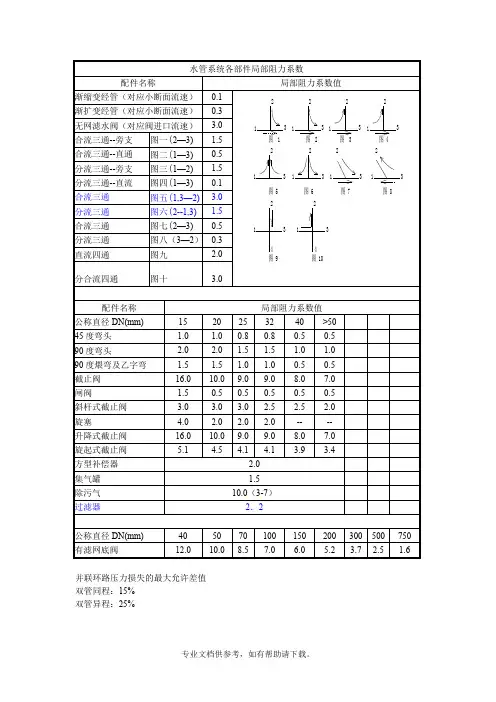

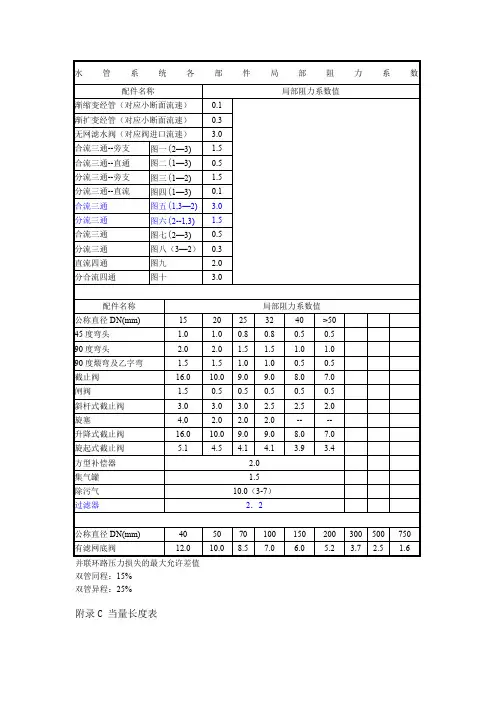

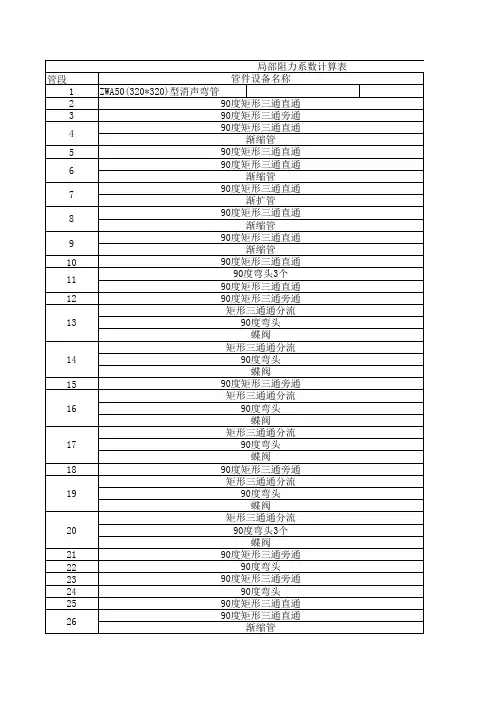

渐缩变经管（对应小断面流速） 0.1 渐扩变经管（对应小断面流速） 0.3 无网滤水阀（对应阀进口流速） 3.0 合流三通--旁支 图一 (2— 3) 1.5 合流三通--直通 图二(1 — 3) 0.5 分流三通--旁支 图三(1 — 2) 1.5 分流三通--直流 图四(1 — 3)0.1合流三通 图五（1,3— 2） 3.0 分流三通 图六(2--1,3) 1.5 合流三通 图七(2— 3)0.5 分流三通 图八（3— 2） 0.3 直流四通 图九 2.0 分合流四通 图十3.04 图10配件名称水管系统各部件局部阻力系数局部阻力系数值配件名称局部阻力系数值公称直径DN （mm ） 15 20 25 32 40 >5045度弯头 1.0 1.0 0.8 0.8 0.5 0.590度弯头 2.0 2.0 1.5 1.5 1.0 1.090度煨弯及乙字弯 1.5 1.5 1.0 1.0 0.5 0.5截止阀 16.0 10.0 9.0 9.0 8.0 7.0闸阀 1.5 0.5 0.5 0.5 0.5 0.5斜杆式截止阀 3.0 3.0 3.0 2.5 2.5 2.0旋塞 4.0 2.0 2.0 2.0 -- --升降式截止阀 16.0 10.0 9.0 9.0 8.0 7.0旋起式截止阀 5.14.54.14.13.93.4方型补偿器 2.0集气罐 1.5除污气 10.0( 3-7)过滤器2. 2公称直径DN （mm ） 40 50 70 100 150 200 300 500 750 有滤网底阀 12.010.08.57.06.05.23.7 2.51.6双管同程：15% 双管异程：25%2 223 3111图7图8图5 2 图62图12II3 2附录C当量长度表表C当■长度表（m）注d过滤器当董长度的取值，由生产厂提供.2当异径接头的出口直径不变而人口直径提高I级时，其当童长度应增大a 5 倍、提高2级或2级以上时，其当址长度应增1.0倍。

并联环路压力损失的最大允许差值双管同程：15%双管异程：25%附录C 当量长度表所谓水泵的选取计算其实就是估算（很多计算公式本身就是估算的），估算分的细致些考虑的内容全面些就是精确的计算。

特别补充：当设计流量在设备的额定流量附近时，上面所提到的阻力可以套用，更多的是往往都大过设备的额定流量很多。

同样，水管的水流速建议计算后，查表取阻力值。

关于水泵扬程过大问题。

设计选取的水泵扬程过大，将使得富裕的扬程换取流量的增加，流量增加才使得水泵噪音加大。

特别的，流量增加还使得水泵电机负荷加大，电流加大，发热加大，“换过无数次轴承”还是小事，有很大可能还要烧电机的。

另外“水泵出口压力只有0.22兆帕”能说明什么呢？水泵进出口压差才是问题的关键。

例如将开式系统的水泵放在100米高的顶上，出口压力如果是0.22MPa，就这个系统将水泵放在地上向100米高的顶上送，出口压力就是0.32MPa了！1、水泵扬程简易估算法暖通水泵的选择：通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。

按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L(1+K)△P1为冷水机组蒸发器的水压降。

△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。

L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.62、冷冻水泵扬程实用估算方法这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是最常用的系统。

1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。

2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩组取决于技术经济比较。

若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。

水管系统各部件局部阻力系数Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】并联环路压力损失的最大允许差值双管同程：15%双管异程：25%附录C 当量长度表所谓水泵的选取计算其实就是估算（很多计算公式本身就是估算的），估算分的细致些考虑的内容全面些就是精确的计算。
