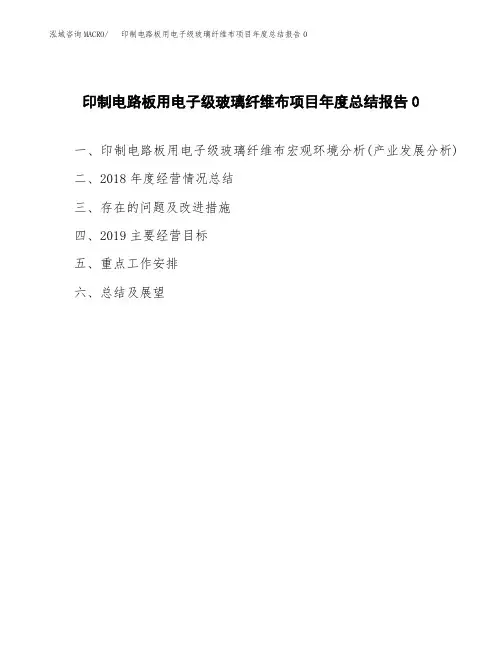

印制电路板用电子级玻璃纤维布项目年度总结报告0一、印制电路板用电子级玻璃纤维布宏观环境分析(产业发展分析)二、2018年度经营情况总结三、存在的问题及改进措施四、2019主要经营目标五、重点工作安排六、总结及展望尊敬的xxx科技发展公司领导:电子布是生产覆铜板(CCL)必不可少的材料,也是生产印制电路板(PCB)的基础材料。
电子布、覆铜板及印制电路板是电子电路产业链上三个紧密相连的上下游基础材料行业,彼此上下呼应、密不可分,最终应用到各类电子产品。
根据台湾工研院出具的《全球与中国电子玻纤布市场与未来发展调查》,2011年-2020年全球电子布销售量统计与预测,预计2017年至2020年电子布的需求与销量将逐年增加至14.4亿米。
预计2017年至2020年全球电子布市场规模将持续增长,2020年市场规模将达到19.5亿美元。
而随着下游终端产品不断朝着“薄、轻、短、小”的趋势发展,带来行业未来发展方向的高端超薄布和极薄布发展相对较快,不同定位与厚度的电子布发展呈现明显的差别化特征。
根据台湾工研院出具的《全球与中国电子玻纤布市场与未来发展调查》,以1067号为代表的超薄布及更薄的极薄布2015年销量比2011年大幅增长87.2%。
根据工信部发布的《2015年电子信息产业统计公报》,2015年,我国规模以上电子信息制造企业1.99万家。
2010年至2015年,电子信息制造业实现主营业务收入由6.39万亿增长至11.13万亿,复合增长率为11.74%。
在新时期和新的历史条件下,全公司坚定信心、求真务实、开拓进取、砥砺前行,加快形成引领经济发展新常态的体制机制和发展方式,统筹推进企业可持续发展。
一年来,面对经济下行的严峻形势,公司致力于止下滑、保运行、蓄势能,着力夯实核心业务发展基础。
面对产业转型的紧迫任务,公司致力于转方式、调结构、提质量,强力推进三次产业优化升级。
初步统计,2018年xxx科技发展公司实现营业收入8499.60万元,同比增长24.62%。
电子级玻纤布
一、含义
电子布是指用于电子工业的电子级玻璃纤维布的总称。
它是电子级玻璃纤维布中的高档产品。
电子玻璃纤维是电子信息、航空航天等行业的要害基础源材料,几乎出现在每种电子元器件中,遍布在国民经济和国防军工的各个领域。
电子玻璃纤维织造成的电子玻璃纤维布(简称电子布)是覆铜板(CCL)及印制电路板(PCB)工业必不可少的基础材料,其性能在很大程度上决定了CCL及PCB的电性能、力学性能、尺寸稳定性等重要性能。
二、性能和用途
电绝缘性能好、防火阻燃、防水、耐老化、耐气候性、高强度、高模量等特点。
被广泛用来制作环氧覆铜板和电器绝缘制品、印刷电路板、防火板、绝缘板、及航空、军工领域等。
三、玻纤布的新品种和新技术:
1.低介电玻纤布
2.高介电玻纤布
3.紫外屏蔽玻纤布
4.超薄玻纤布以及0.3毫米超薄石英纤维布
5.开纤布和起毛布
6.过烧布
7.高Tg覆铜板用玻纤布
四、前景
电子布的市场前景非常广阔,并正在向新的高峰年迈进。
另外,近几年来,我国电子工业以数字技术和网络技术为代表的信息技术连年持续飞跃发展,从而推动了与国民经济发展和人民生活提高密切相关的电子信息产品大量升级换代(如数字电视的推广应用等),导致新的市场需求不断涌现。

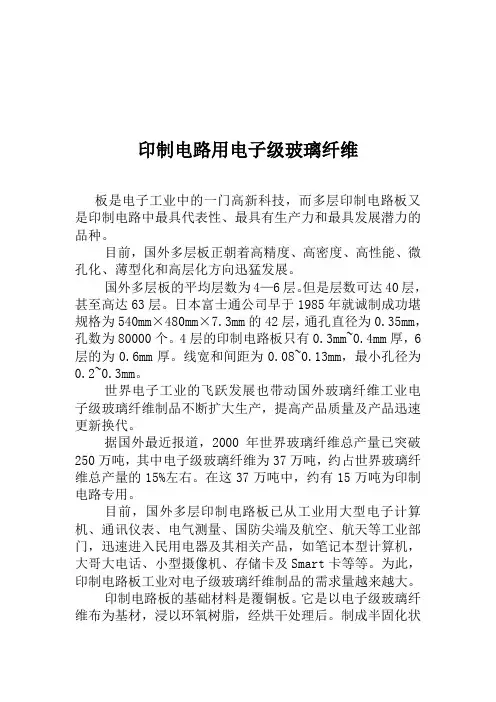

印制电路用电子级玻璃纤维板是电子工业中的一门高新科技,而多层印制电路板又是印制电路中最具代表性、最具有生产力和最具发展潜力的品种。
目前,国外多层板正朝着高精度、高密度、高性能、微孔化、薄型化和高层化方向迅猛发展。
国外多层板的平均层数为4—6层。
但是层数可达40层,甚至高达63层。
日本富士通公司早于1985年就诚制成功堪规格为540mm×480mm×7.3mm的42层,通孔直径为0.35mm,孔数为80000个。
4层的印制电路板只有0.3mm~0.4mm厚,6层的为0.6mm厚。
线宽和间距为0.08~0.13mm,最小孔径为0.2~0.3mm。
世界电子工业的飞跃发展也带动国外玻璃纤维工业电子级玻璃纤维制品不断扩大生产,提高产品质量及产品迅速更新换代。
据国外最近报道,2000年世界玻璃纤维总产量已突破250万吨,其中电子级玻璃纤维为37万吨,约占世界玻璃纤维总产量的15%左右。
在这37万吨中,约有15万吨为印制电路专用。
目前,国外多层印制电路板已从工业用大型电子计算机、通讯仪表、电气测量、国防尖端及航空、航天等工业部门,迅速进入民用电器及其相关产品,如笔记本型计算机,大哥大电话、小型摄像机、存储卡及Smart卡等等。
为此,印制电路板工业对电子级玻璃纤维制品的需求量越来越大。
印制电路板的基础材料是覆铜板。
它是以电子级玻璃纤维布为基材,浸以环氧树脂,经烘干处理后。
制成半固化状态的粘结片,再在单面、双面或多层板面敷上板薄的铜箔,经特殊的热压工艺条件下制成的。
随着科学技术的发展,覆铜板工业也在不断的发展壮大。
近年来,为了满足国际市场的新需求,国外各大覆铜板生产厂家,都在调整产品结构上狠下功夫,把采用新型层压材料、开发新品利作为提高市场竞争力的关键,如日本松下电工株式会社,在九十年代初到1997年底,共开发出多层板层压材料,包括内芯板和半固化片材料等共计26个新品种,占近几年来新增品种的54%。
电子级玻璃纤维布市场发展现状简介电子级玻璃纤维布是一种特殊制备和处理的纤维布,用于电子产品的生产和维修。
它具有优异的电绝缘性能、高温抗性和耐腐蚀性,因此在电子工业领域得到广泛应用。
本文将分析电子级玻璃纤维布市场的发展现状。
市场规模及趋势随着电子产品市场的不断扩大和技术进步,电子级玻璃纤维布市场规模不断增长。
玻璃纤维布的主要应用领域包括电子PCB板、电路印制板、显示屏、半导体制造等。
据市场研究数据显示,电子级玻璃纤维布市场的年均增长率超过10%,预计在未来几年内将继续保持稳定增长。
主要优势电子级玻璃纤维布相比其他材料具有许多优势,使其在市场上得到广泛应用。
1.优异的电绝缘性能:电子级玻璃纤维布具有良好的电绝缘性能,可以有效阻止电流通过,保障电子产品的安全运行。
2.高温抗性:玻璃纤维布可以耐受高温环境,不易燃烧和变形,适用于高温工艺和设备。
3.耐腐蚀性:电子级玻璃纤维布具有耐酸碱腐蚀的特性,可以在腐蚀性环境中稳定使用。
4.良好的机械强度:玻璃纤维布具有较高的机械强度,可以抵抗外力冲击和拉伸,提供良好的保护层。
5.易加工性:玻璃纤维布可以轻松裁剪和加工,适应不同形状的电子器件。
市场竞争格局目前,电子级玻璃纤维布市场存在着一些主要的竞争企业。
这些企业具备较强的生产能力和技术实力,能够满足市场需求。
市场竞争格局主要体现在产品质量、价格、售后服务等方面。
企业之间通过不断提高产品质量、降低价格、优化售后服务等手段来争夺市场份额。
市场驱动因素电子级玻璃纤维布市场的发展受到多个因素的驱动。
1.电子产品市场需求增长:随着人们对电子产品的需求不断增加,电子级玻璃纤维布的需求也相应增长。
2.技术进步和创新:新的电子产品不断出现,对电绝缘材料的要求也随之提升,促进了电子级玻璃纤维布市场的发展。
3.环保意识提高:电子级玻璃纤维布是一种环保材料,与其他电绝缘材料相比,具有更好的环境适应性,符合现代社会的环保要求。
市场挑战与机遇市场发展过程中面临一些挑战,但也存在着机遇。

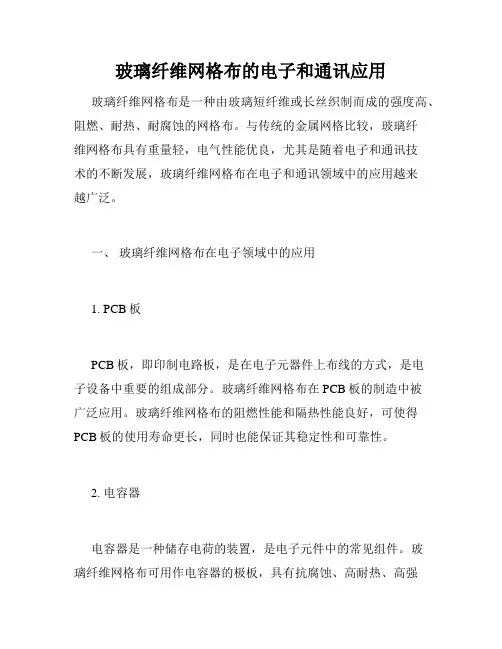

玻璃纤维网格布的电子和通讯应用玻璃纤维网格布是一种由玻璃短纤维或长丝织制而成的强度高、阻燃、耐热、耐腐蚀的网格布。
与传统的金属网格比较,玻璃纤维网格布具有重量轻,电气性能优良,尤其是随着电子和通讯技术的不断发展,玻璃纤维网格布在电子和通讯领域中的应用越来越广泛。
一、玻璃纤维网格布在电子领域中的应用1. PCB板PCB板,即印制电路板,是在电子元器件上布线的方式,是电子设备中重要的组成部分。
玻璃纤维网格布在PCB板的制造中被广泛应用。
玻璃纤维网格布的阻燃性能和隔热性能良好,可使得PCB板的使用寿命更长,同时也能保证其稳定性和可靠性。
2. 电容器电容器是一种储存电荷的装置,是电子元件中的常见组件。
玻璃纤维网格布可用作电容器的极板,具有抗腐蚀、高耐热、高强度和高电气性能等特点,能够保证电容器的稳定性和可靠性,提高了电容器的使用寿命。
3. 电磁屏蔽材料在电子仪器仪表和通讯设备中,经常需要用到电磁屏蔽材料以减少电磁波的干扰。
玻璃纤维网格布具有优良的电磁屏蔽性能,能够有效阻挡电磁波的传播,使得电子设备的工作更加稳定和可靠。
4. 电子纤维玻璃纤维网格布也可制成电子纤维,用于传输信号和电流。
这种电子纤维具有良好的导电性和机械性能,能够将信号有效地传输到远程的设备和终端。
二、玻璃纤维网格布在通讯领域中的应用1. 微波天线微波天线是通讯领域中重要的部分,负责接收和发送信号。
玻璃纤维网格布可以被用作微波天线的天线罩,具有优良的导电性和抗腐蚀性能,能够从外部干扰中保护天线,同时也不会影响到信号的传输。
2. 通讯光纤通讯光纤是一种用光信号传输信息的光缆,玻璃纤维网格布可以作为通讯光纤的增强材料,可以给光纤增加强度并保护其光学性能。
玻璃纤维网格布还可以用来制造光纤补偿器、光纤隔离器等组件,提高光学器件的性能。
3. 通讯塔通讯塔是通讯设施的重要组成部分,玻璃纤维网格布可以被用作通讯塔的支撑材料,可以减轻通讯塔本身的重量,提高其稳定性和可靠性。

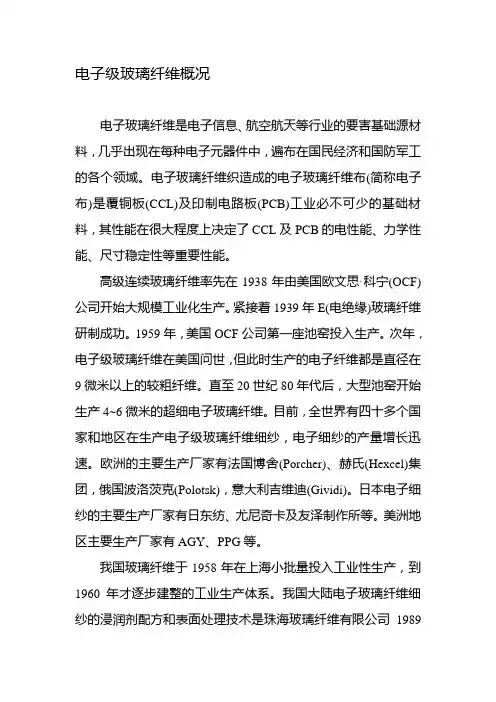

电子级玻璃纤维概况电子玻璃纤维是电子信息、航空航天等行业的要害基础源材料,几乎出现在每种电子元器件中,遍布在国民经济和国防军工的各个领域。
电子玻璃纤维织造成的电子玻璃纤维布(简称电子布)是覆铜板(CCL)及印制电路板(PCB)工业必不可少的基础材料,其性能在很大程度上决定了CCL及PCB的电性能、力学性能、尺寸稳定性等重要性能。
高级连续玻璃纤维率先在1938年由美国欧文思·科宁(OCF)公司开始大规模工业化生产。
紧接着1939年E(电绝缘)玻璃纤维研制成功。
1959年,美国OCF公司第一座池窑投入生产。
次年,电子级玻璃纤维在美国问世,但此时生产的电子纤维都是直径在9微米以上的较粗纤维。
直至20世纪80年代后,大型池窑开始生产4~6微米的超细电子玻璃纤维。
目前,全世界有四十多个国家和地区在生产电子级玻璃纤维细纱,电子细纱的产量增长迅速。
欧洲的主要生产厂家有法国博舍(Porcher)、赫氏(Hexcel)集团,俄国波洛茨克(Polotsk),意大利吉维迪(Gividi)。
日本电子细纱的主要生产厂家有日东纺、尤尼奇卡及友泽制作所等。
美洲地区主要生产厂家有AGY、PPG等。
我国玻璃纤维于1958年在上海小批量投入工业性生产,到1960年才逐步建整的工业生产体系。
我国大陆电子玻璃纤维细纱的浸润剂配方和表面处理技术是珠海玻璃纤维有限公司1989年从日本引进的,通过引进、消化、吸收已基本上掌握了9微米普通电子纱的浸润剂和表面处理技术,用该技术生产的9微米普通电子纱产品质量达到国际通用质量标准。
2001年,重庆国际复合材料公司(CPIC)从日本引进当时最先进的9微米电子玻璃纤维浸润剂和表面处理技术,用该技术生产的9微米电子纱产品达到国际先进质量标准。
该公司2007年启动了7微米E系列电子级玻璃纤维浸润剂和表面处理技术的研发,取得初步成功,目前对5微米超细电子级玻璃纤维的浸润剂和表面处理技术也获得了阶段性突破。

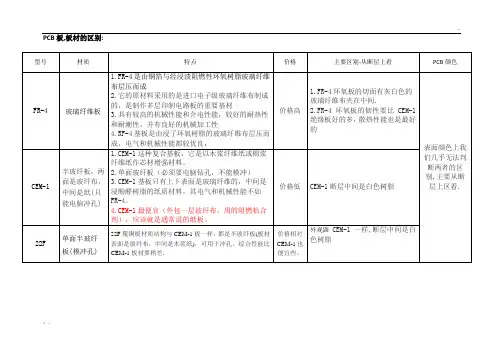

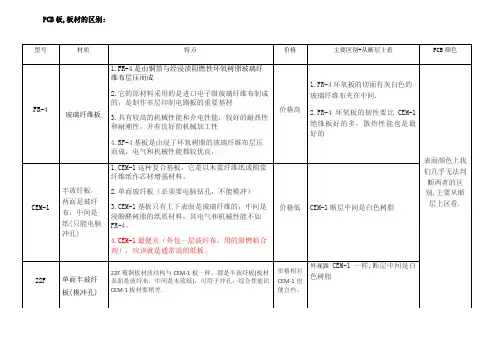

FR4环氧玻璃纤维板是应用于电子领域的重要材料FR4环氧玻璃纤维板由环氧树脂和玻璃纤维布组成。
玻璃纤维布通过树脂浸渍和层叠而成,在加热固化后形成坚硬且可靠的基板。
环氧树脂具有优异的机械强度、化学稳定性和耐高温性能,而玻璃纤维布则提供了增强材料的刚性和耐磨能力。
特性:1、优异的绝缘性能:具有优异的绝缘特性,能够有效隔离电子器件和电路板之间的电流。
这使得它成为制造高可靠性电子设备的理想基板材料。
2、高温稳定性:由于环氧树脂和玻璃纤维的特性,在高温环境下表现出良好的稳定性。
它能够承受高温焊接过程和高温工作环境,不易变形或失效。
3、机械强度:具有机械强度和刚性,能够支撑和保护电子器件。
它具有较高的抗弯曲和冲击强度,能够抵抗振动和物理损坏。
4、良好的电性能:具有低介电常数和低耗散因子,有助于降低信号传输中的损耗和串扰。
它还具有良好的耐电弧性能,可在高电压环境下运行。
FR4环氧玻璃纤维板的制造通常包括以下几个步骤:1、玻璃纤维预处理:将玻璃纤维布进行预处理,去除杂质和改善纤维间的结合力。
预处理过程通常包括洗涤、干燥和涂覆等。
2、树脂浸渍:将预处理后的玻璃纤维布放置在浸渍槽中,用环氧树脂进行浸渍。
浸渍后的玻璃纤维布通过挤压或滚筒压平,使树脂充分渗透纤维。
3、层叠和钣金:将多层浸渍的玻璃纤维布按设计要求层叠在一起,并加以压实,形成厚度均匀的基板。
层叠后的材料进一步通过加热和压力来固化树脂。
4、粗加工和平整:固化后的基板经过粗加工,如切割、抛光和打孔等,以达到所需的尺寸和精度要求,通过平整处理使基板表面平整光滑。
FR4环氧玻璃纤维板作为一种常见而重要的基板材料,在现代电子领域中发挥着重要作用。
其优异的绝缘性能、高温稳定性、机械强度和电性能使其成为制造高可靠性电子产品的理想选择。
2024年电子级玻璃纤维布市场需求分析引言电子级玻璃纤维布是一种重要的电子材料,广泛应用于电子产品的制造过程中。
本文旨在对电子级玻璃纤维布市场的需求进行分析,以帮助相关厂商了解市场趋势和发展方向。
1. 市场概述电子级玻璃纤维布是一种由玻璃纤维制成的织物,具有优异的绝缘性能、耐高温、耐腐蚀等特点,在电子产品制造领域具有广泛的应用。
随着电子产业的快速发展,电子级玻璃纤维布市场需求逐渐增加。
2. 市场需求分析2.1 主要应用领域电子级玻璃纤维布主要应用于以下几个领域:•电路板制造:电子级玻璃纤维布在电路板制造过程中用于增强电路板的机械强度和耐高温性能。
•电子元件封装:在电子元件封装过程中,电子级玻璃纤维布可以作为衬垫材料,提供电子元件的绝缘保护。
•电池制造:电子级玻璃纤维布可以用于电池隔膜的制造,提高电池的性能和安全性。
•光纤通信:电子级玻璃纤维布在光纤通信中作为光纤的增强材料,提高光纤的机械强度和耐久性。
2.2 市场规模和趋势目前,全球电子级玻璃纤维布市场规模较大,需求稳定增长。
随着5G、人工智能、物联网等新兴高科技产业的快速发展,对电子级玻璃纤维布的需求进一步增加。
2.3 市场竞争情况目前,电子级玻璃纤维布市场竞争较为激烈,主要厂商包括美国康宁公司、中国武汉玻璃纤维研究所等。
这些厂商通过不断的研发和技术创新,提高产品质量和性能,满足市场需求。
2.4 市场需求驱动因素电子级玻璃纤维布市场需求的主要驱动因素包括:•电子产业的快速发展:随着电子产品的迅猛发展,对电子级玻璃纤维布的需求逐渐增加。
•新兴高科技产业的崛起:5G、人工智能、物联网等新兴产业的快速发展,对电子级玻璃纤维布的需求增加。
•产品性能的要求提高:随着电子产品功能的不断提升,对电子级玻璃纤维布的性能要求也越来越高。
3. 市场前景和发展方向根据对市场需求的分析,电子级玻璃纤维布市场有着广阔的前景和发展空间。
为了在竞争激烈的市场中立于不败之地,厂商可以从以下几个方向进行发展:•产品技术创新:通过不断的研发和技术创新,提高电子级玻璃纤维布的性能,满足市场需求。
科技创新
中国建材报/2002年/07月/29日/第003版/
电子级玻璃纤维布用于印制电路板
危良才
印制电路板是电子工业中一类高新科技产品,而多层印制电路板又是印制电路板中最具代表性、最具生产力和发展潜力的品种。
目前,国外多层印制电路板已从工业用大型电子计算机、国防尖端、航天等行业迅速转入民用电器及其相关产品,如笔记本电脑、移动电话、小型摄像机、存储卡及Smart卡等。
所以,印制电路板工业对电子级玻璃纤维制品的需求量越来越大。
据悉,2000年,37万吨全球电子级玻璃纤维产量中,就约有15万吨为印制电路板专用。
国外电子工业近年来发展的特点是印制电路板密度高、功能多、体积小,所以原来的单、双面板已经满足不了要求,加上超级计算机、通讯仪表等设备的高速度、大容量化、功能化,多层板也由传统的多层板向具有埋、盲、通孔结合的多层板发展,向薄型化、高层化发展。
因为只有多层板才能够组装更多的芯片,符合高密度组装和产品功能化的要求及其进一步发展的趋势。
印制电路板的基础材料是覆铜板。
近年来,为了确保印制电路板向多层化、薄型化、高层化方向发展,国外各大覆铜板生产厂家都在调整产品结构,多层板和挠性板逐年大幅度增长,而单面和双面板的比例逐年下降。
提高印制电路板用玻璃纤维的物化性能,可改善产品质量并扩大品种。
日本旭硝子株式会社研制成功无气泡玻璃纤维。
过去覆铜板用玻璃纤维的单根原丝中均含有微小的、肉眼看不见的气泡。
这种气泡在拉丝过程中被快速拉长,形成几十厘米长度的空心段,会降低大型工业计算机等精密度高的印制电路板的电绝缘性能,形成异常电路而造成短路。
无气泡玻璃纤维可成功地消除玻璃液中残留微气泡。
为提高大型电子计算机中印制电路板的导线信号传输速度及通讯电子产品的高频电路,需要印制电路板的基材具有低介电常数。
近年来,国外各大玻璃纤维生产厂家在改变玻璃成分上做了大量的研究。
目前,国外通用的电子布采用的玻璃成分都是E玻璃,其介电常数为5.8~6.3(介电常数是表示印制电路板电气特性的一项重要参数)。
国外研制成功一种高浸胶量的E玻璃电子布。
这种布由于其织物结构不同,可使浸胶量增加约10%左右,有利于改进印制电路板的介电特性。
众所周知,降低印制电路板的吸湿性,有利于其改善介电性能。
而降低吸湿性,亦可通过改进电子布的织物结构来实现。
国外研制成功的新型织物结构电子布有两种:一种是经纱由Z捻(左捻)纱和S捻(右捻)纱构成,纬纱全部用Z捻纱或S捻纱。
这种电子布的特性是内应力小,变形少,制成的印制电路板翘曲现象明显减少。
另一种是经纬纱全部或其中之一用未经加捻的纺织纱,再采用喷气织机织造。
这种电子布由于有部分纱是扁平状的无捻纱,故布的浸透性好,制成的印制电路板翘曲度与扭曲度也大大改善,同时,这种印制电路板的吸湿率大幅度下降,介电稳定性大大提高,因而这种电子布成为一种良好的阻水型电子布。
国外还研制成功一种利用新型加工技术生产的/过烧布0。
这种/过烧布0又被称作/脆化布0,其强度约比普通电子布低20%~90%。
用这种/过烧布0制作的印制电路板,采用细钻头进行钻孔加工时的钻头磨损性、孔壁粗糙度及小孔弯曲度等性能良好,而且可以增加钻孔
时的重迭片数,有利于提高生产效率和降低生产成本,实现印制电路板的微型化和高密度化。
还有一种可适应微型电子计算机的挠性印制电路板,即采用电子布与环氧树脂薄膜层复合材料作为印制电路基板。
这种挠性印制电路板的厚度只有100微米,具有很大的挠性,可以任意弯曲,构成三维形式的高密度组装结构。
