催化剂的表征与性能评价催化剂的表征和性能评价是研究催化剂特性和性能的重要组成部分。
通过对催化剂进行表征和评价，我们能够了解其物理和化学性质，进而优化催化剂的合成和设计过程，提高其催化性能。
本文将介绍几种常见的催化剂表征方法和性能评价指标。
一、表征方法1. X射线衍射(XRD)XRD是一种常用的催化剂表征方法，通过射线与晶体相互作用而产生衍射图样，可以得到催化剂晶体结构、晶格常数等信息。
XRD可以帮助我们确定催化剂的晶体相、相纯度以及晶体尺寸等参数，进而推断其催化性能。
2. 透射电子显微镜(TEM)TEM可以观察催化剂的微观形貌和晶体结构，对于了解催化剂的微观结构和局域化学环境具有重要意义。
通过TEM可以获得催化剂粒子的形貌、粒径以及分布情况等信息，这些信息对于理解催化剂活性和选择性具有重要的指导作用。
3. 扫描电子显微镜(SEM)SEM能够观察催化剂的表面形貌和粒子分布情况，通过SEM可以了解催化剂的表面形貌、粒子形状和大小分布等特征。
这些信息对催化剂的反应活性和稳定性具有重要影响。
4. 紫外可见吸收光谱(UV-vis)UV-vis光谱可以帮助我们了解催化剂的电子结构和吸收性能。
通过UV-vis光谱可以获得催化剂的能带结构、价带和导带等信息，进一步推断其电子传输性能和催化活性。
二、性能评价指标1. 催化活性催化活性是评价催化剂性能的重要指标之一。
通过测定反应物的转化率、产物的选择性和产率等参数，可以评价催化剂的活性。
活性的高低决定了催化剂的实际应用性能。
2. 催化稳定性催化稳定性是衡量催化剂寿命和循环使用性能的重要指标。
通过长时间反应的实验，观察催化剂的活性变化情况，评估其稳定性。
催化剂的稳定性直接影响其在实际工业生产中的应用前景。
3. 表面酸碱性催化剂的表面酸碱性是其催化性能的重要基础。
通过吸附剂和探针分子等的测试，可以评估催化剂的酸碱性。
催化剂的酸碱性对于催化反应的催化活性和选择性具有直接的影响。

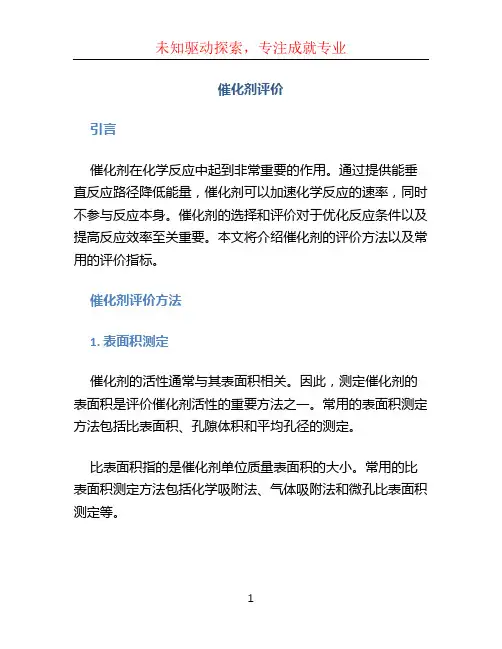

催化剂评价引言催化剂在化学反应中起到非常重要的作用。
通过提供能垂直反应路径降低能量，催化剂可以加速化学反应的速率，同时不参与反应本身。
催化剂的选择和评价对于优化反应条件以及提高反应效率至关重要。
本文将介绍催化剂的评价方法以及常用的评价指标。
催化剂评价方法1. 表面积测定催化剂的活性通常与其表面积相关。
因此，测定催化剂的表面积是评价催化剂活性的重要方法之一。
常用的表面积测定方法包括比表面积、孔隙体积和平均孔径的测定。
比表面积指的是催化剂单位质量表面积的大小。
常用的比表面积测定方法包括化学吸附法、气体吸附法和微孔比表面积测定等。
孔隙体积和平均孔径测定能够提供催化剂内部孔隙结构的信息。
孔隙体积指的是催化剂孔隙的总体积，平均孔径则是孔隙的平均直径。
常用的孔隙测定方法包括气体吸附法和压汞法。
2. X射线衍射（XRD）X射线衍射是一种常用的催化剂评价方法，用于确定催化剂的晶体结构和相组成。
通过X射线的散射模式，可以得到催化剂样品的晶体结构信息，例如晶胞参数、晶胞间距等。
同时，XRD还可以确定催化剂中的晶相和晶相含量。
3. X射线光电子能谱（XPS）X射线光电子能谱是一种表征催化剂表面化学成分和元素价态的表征技术。
通过测量催化剂表面的光电子能谱，可以得到催化剂表面的化学状态、元素分布以及表面缺陷等信息。
XPS的主要原理是通过光电子的逸出来推测原子的电子结构。
4. 红外光谱（IR）红外光谱可以用于研究催化剂上的吸附物种和表面反应。
吸附物种的种类和吸附位点的确定对于理解催化剂的活性和选择性非常重要。
通过测量红外光谱，可以观察到催化剂表面吸附物种的振动模式，从而确定吸附物种的种类和吸附位点。
5. 反应活性测定反应活性是评价催化剂性能的关键指标之一。
常用的反应活性测定方法包括气相反应的轻质烃转化、液相反应的催化氢解等。
根据反应的产物选择性以及反应速率，可以评价催化剂的活性和选择性。
催化剂评价指标1. 比表面积催化剂的比表面积是评价催化剂活性的重要指标之一。
光催化常用表征与测试光催化是一种利用光照激发催化剂表面电子的能力来促进化学反应的技术。
在光催化反应中，催化剂吸收光能，产生电子激发态，从而参与反应过程。
光催化反应具有高效、环境友好等优点，在环境净化、能源转化等领域具有广泛应用前景。
要了解光催化反应的性能和机制，需要对催化剂进行表征和测试。
下面将介绍光催化常用的表征与测试方法。
1.吸收光谱分析：吸收光谱分析是评估催化剂对不同波长光的吸收能力的方法。
通过测量催化剂在可见光或紫外光区域的吸收光谱，可以获得有关催化剂电子能级结构和光敏性能的信息。
常用的仪器有紫外可见分光光度计和光电子能谱仪。
2.表面形貌观察：催化剂的表面形貌对光催化反应活性有重要影响。
扫描电子显微镜(SEM)和透射电子显微镜(TEM)可以用于观察催化剂的形貌和粒径分布。
此外，原子力显微镜(AFM)可以提供更高分辨率的表面形貌信息。
3.表面化学组成分析：催化剂的表面化学组成对其光催化性能具有重要影响。
X射线光电子能谱(XPS)和傅里叶变换红外光谱(FTIR)是常用的技术，可以定量分析催化剂表面的元素组成和化学键信息。
4.光电化学测试：光电化学测试是评估光催化剂光电转换性能的关键方法。
光电池测试可以测量光催化剂的光电流和光电压，评估其光电转换效率。
这些测试可以通过改变光照强度、波长和电势等参数，来研究催化剂的光电特性。
5.动力学研究：动力学研究是评估光催化反应速率和机理的重要手段。
常用的动力学测试方法包括时间分辨吸收光谱、荧光光谱、电化学阻抗谱等。
通过对反应速率和中间产物的监测，可以揭示光催化反应的机理和动力学过程。
6.稳定性测试：稳定性测试是评估光催化剂长期运行性能的重要手段。
常用的稳定性测试方法包括循环光电流测试和长时间连续光照测试。
这些测试可以评估催化剂在长期光照条件下的稳定性和寿命。
在光催化表征与测试中，需要注意以下几点：1.样品的制备要严格控制，避免杂质对测试结果的影响。
2.测试条件的选择要合理，光照强度、波长、温度等参数需要根据具体实验要求进行优化。
实验16甲烷部分氧化制合成气Ni/SiO2催化剂的制备、表征和性能评价（一） 催化剂制备一、实验目的1．了解催化剂制备的常用方法。
2．掌握浸渍法制备负载型催化剂的基本原理和方法并采用干式浸渍法制备Ni/SiO2催化剂。
二、 实验原理催化剂的性能（活性、选择性和稳定性）不仅取决于催化剂的组分和含量，而且与催化剂制备的方法和工艺条件密切相关。
催化剂制备的常用方法有：沉淀法（包括共沉淀）、溶胶－凝胶法、浸渍法、离子交换法、机械混合法、熔融法和特殊制备方法等。
浸渍法是一种常用的制备负载型金属或金属氧化物催化剂的方法。
该方法所制备的催化剂的催化性能不仅与负载的金属或氧化物的种类、含量有关，而且多数情况下还与金属在载体上的分散度及载体的性质有关，此外还受制备方法、溶液的浓度、pH值和后处理等因素影响。
浸渍方法可分为浸入式浸渍和干式浸渍两种。
前一种方法是将载体浸入金属盐（硝酸盐、醋酸盐、氯化物、乳酸盐等）的浓溶液，排掉多余液体后，催化剂在热空气中处理以蒸发溶液并分解金属盐;后一种方法是让载体吸收相当于其孔体积的金属盐溶液，再经烘干、分解。
三、实验仪器和试剂1．仪器容量瓶（100 mL）,坩锅（30 mL）,烘箱,马福炉。
2．试剂Ni(NO3)2·6H2O (A.R.)，硅胶（40 - 60目）。
四、实验步骤1．Ni/SiO2催化剂制备（以10 % Ni/SiO2催化剂为例）：用天平称取43.62 g Ni(NO3)2·6H2O(A.R.)于小烧杯中，加适量二次去离子水溶解，再定容于100 mL容量瓶中，配成1.500 mol/LNi(NO3)2 ( 0.08805 g Ni/mL)水溶液。
2．取1.500 mol/L Ni(NO3)2水溶液6.31 mL于小烧杯中，加水稀释至总体积为8.0 mL。
称取5.0 g经烘干处理过的青岛硅胶（40 ~ 60目），快速将硅胶倒入装有稀释后Ni(NO3)2水溶液的烧杯中并放置10 min。
催化剂性能表征催化剂性能优劣的判断指标。
其中最主要的是动力学指标，对于固体催化剂还有宏观结构指标和微观结构指标。
催化剂性能的动力学表征衡量催化剂质量的最实用的三大指标，是由动力学方法测定的活性、选择性和稳定性。
活性催化剂提高化学反应速率的性能的一种定量的表征。
在实际应用中，用特定条件下某一反应物的转化率或时空得率等数值来衡量它，选择性指催化剂对反应类型、复杂反应（平行或串联反应）的各个反应方向和产物结构的选择催化作用。
分子筛催化剂对反应分子的形状还有择形选择性。
催化剂的选择性通常用产率或选择率和选择性因子来量度稳定性指催化剂对温度、毒物、机械力、化学侵蚀、结焦积污等的抵抗能力，分别称为耐热稳定性、抗毒稳定性、机械稳定性、化学稳定性、抗污稳定性。
这些稳定性都各有一些表征指标，而衡量催化剂稳定性的总指标通常以寿命表示。
寿命是指催化剂能够维持一定活性和选择性水平的使用时间。
催化剂每活化一次能够使用的时间称为单程寿命；多次失活再生而能使用的累计时间称为总寿命。
密度通常所说的密度ρ是质量m与其体积v之比,即ρ＝m/v。
然而,对于多孔性催化剂来说,因为颗粒堆集体积v′是由颗粒间的空隙体积v1、颗粒内的孔隙体积v2和颗粒真实的骨架体积v3三项共同组成的:v′＝v1+v2+v3，所以同一个质量除以不同涵义的体积,便得堆集密度、颗粒密度、骨架密度。
堆集密度ρ1是单位堆集体积的多孔性物质所具有的质量,即ρ1=m/(v1+v2+v3);颗粒密度ρ2是单位颗粒体积的物质具有的质量，即ρ2＝m/(v2+v3)；骨架密度ρ3是单位骨架体积的物质具有的质量，即ρ3＝m/v3。
测定堆集密度通常使用量筒法；颗粒密度则用汞置换法；骨架密度多用苯置换法或氦、氩、氮等置换法。
孔结构许多多孔性催化剂含有大量的微孔，宛如一块疏松的海绵。
要使催化反应顺利进行，反应物与产物分子必须靠扩散才能自由出入微孔。
描述微孔结构的主要参数有孔隙率、比孔容积、孔径分布、平均孔径等。
催化剂性能的评价、测试和表征概述主要内容•活性评价和动力学研究•催化剂的宏观物理性质测定•催化剂微观性质的测定和表征工业催化剂性能评价的目的①为应用提供依据②为开发制备提供判别的标准③基础研究的需要评价内容①使用性能活性，选择性，寿命②.宏观性能：比表面积，孔结构，形状与尺寸③.微观性能：晶相组成，表面酸碱性•工业催化剂的性能要求及其物理化学性质4催化剂测试• 催化剂的物理性质的测定 ，包括宏观物理性质（孔容、孔径分布、比表面等）及微观物理性质（催化剂的晶相、晶格缺陷、微观粒径尺寸等）几个基本概念评价（evaluation ），对催化剂的化学性质考察和定量描述；测试（test ），对工业催化剂物理性质（宏观和微观）的测定；表征（Characterization ），综合考察催化剂的物理、化学的性质和内在联系，特别是研究活性、选择性、稳定性的本质原因。
第一节．活性评价和动力学研究活性测定方法：流动法和静态法，流动法用得最多（一般流动法、流动循环法、催化色谱法） 本质上是对工业催化过程的模拟流动循环法、催化色谱法多用于反应动力学和反应机理活性测试的目的a ）由催化剂制造商或用户进行的常规质量控制检验b ）快速筛选大量催化剂，以便为特定的反应确定一个催化剂评价的优劣。
c ）更详尽的比较几种催化剂d ）测定在特定催化剂上反应的详尽动力学，包括失活或再生动力学。
e ）模拟工业反应条件下催化剂的连续长期运转活性的表示方法• 转化率(X A) 活性的表示方法 • 选择性(S)收率(Y)Y=X A ×S••%100⨯=的起始摩尔数反应物已转化的摩尔数反应物A A X A %100⨯=摩尔数已转化的某一反应物的所得目的产物的摩尔数S %100⨯=起始反应物的摩尔数生成目的产物的摩尔数Y•时空得率（STY）：每小时、每升催化剂所得产物的量关于时空得率：指在一定条件（温度、压力、进料空速）下，单位体积或单位质量催化剂所得到产物量，多用于工业生产和工业设计，可直接计算出量产。
时空得率表示方法：体积比速率mol/cm3.s →kg/cm3.s质量比速率mol/g.s →kg/g.s面积比速率mol/cm2.s →kg/cm2.s11动力学研究的意义和作用•化学动力学是研究一个化学物种转化为另一个化学物种的速率和机理的分支学科。
•通过动力学研究，得到数学模型，可以在较大范围内更有把握更正确地反映出温度、空速、压力等参数对反应速率、转化率、选择性的影响规律，为催化剂设计提供科学依据。
及催化动力学的一个重要目标：提供数学模型、帮助搞清反应机理，为催化剂的设计和催化反应器的设计提供科学的依据原因：动力学参数对于实际生产十分重要，在新过程的技术转让和专利许可合同中，国外已作出规定，在新的过程（专利许可合同）中，应当包括动力学数学模型。
因为一个工业催化剂的关键性能，并不是由其内在的本征活性所决定，而与使用状态十分有关，通常决定于其传热和传质性能。
12. 催化反应器的设计工业应用多相催化反应中，所得的数据是多种因素的综合作用后的结果，是一种叠加，或一种耦合。
实验室反应器可以提供模拟的和微型化的，但可以做到排除多种干扰和假象，反映本质的现象和规律，即最基本的，可将化学的和物理的过程分开，即解藕。
实验室反应器的三点要求：1．保持恒温，控温性能好；2．物料（气流）停留时间有确定性和均匀性；3．取样点分布合理，以及取样方便。
实验室反应器（三种常用反应器）•积分反应器微型管式固定床反应器（见Ｐ／103，图3-2）特点：与实际工业反应器最为接近；催化剂装量：10～800ml；物料组成沿轴向的温度和浓度变化大，适于测转化率和生成率；对于放热反应，温度梯度大，难以确定温度分布，故反应速率的数据可靠性较差。
二种类型：恒温（与外界有热量交换，需补充热量）；绝热（不向外界散发热量，工厂的反应器多为这种类型）应对温差：a．减小管径，但不宜过小，否则，加剧沟流，产生边壁效应，一般，管径取颗粒直径的4~6倍；b．恒温导热介质：熔融金属（铂－铅－镉合金），流砂、熔盐（硝酸钾（KNO3）、亚硝酸钠（NaNO2）及硝酸钠（NaNO3）的混合物—－KCl--MgCl2--LiCl及CaCl2--MgCl2--NaCl）、金属合金块等；c．惰性物质稀释：主要对于强放热而言，使之放热不那么集中。
∫dx/r =∫dw/F=W/F关键：催化剂用量多，转化率较大•微分反应器(见课件12)特点：a催化剂装量少10~500mg：b转化率小，一般，小于5%，至多10%；检测难度大；R×W=F×(C0-C)dw=w; dx=xr=F*x/wX：难测•无梯度反应器(见课件12)•外循环式无梯度反应器连续搅拌釜式反应器内循环式无梯度反应器如，外循环无梯度反应器：出发点：设法克服温度、浓度差，消除床层阻力，达到理想混合原理：进出物料量很小，但浓差较大，便于分析检测；在反应器内部使循环量远大于进料量，使得反应床前后的温差和浓差很小，几乎未变，接近与循环的主体，从而达到无温度和浓度梯度。
物料衡算：F0y0－X（F0＋F r）＝F0y fX＝y f－y in＝Fo（y f－y o）/( Fo＋Fr)＝（y f－y o）/(1+Fr/Fo)循环量Fr ↑→循环比Fr/Fo →很大；→y o－y f→等于X;→y o－y f→0.一般，循环比20~40, 已经达到大的循环量，转化率低，浓差、温差小所以反应速度：r．dm＝F. dxr=dx/dm×(Fo+Fr)=F×(y f－y o)/m(F= Fo+Fr)特点：a.反应器内流动相接近理想混合；b.催化剂颗粒大小不受反应器的管径比的限制；c.对测量精度要求不高，计算方便.连续搅拌釜式反应器见讲义Ｐ／67Q0C0Q0Ci全混，器内各处浓度均一。
R*W=Q0C0－Q0CiR= Q0 *(C0－Ci)/W13.•几种实验室反应器性能的比较((见课件13)14评价与动力学试验的流程和方法1.流程和方法（小试过程介绍）•反应器及其它配套测试、控制仪器•原料、产物的分析•仪器、仪表的校正•考察装置的建立2.预实验(消除内外扩散控制、消除管壁效应)15.多相催化过程的反应机理（插入示意图）多相催化的反应步骤①反应物分子从气流中向催化剂表面扩散（外扩散）②反应物分子向孔内扩散（内扩散）③反应物分子在催化剂内表面上吸附（吸附）④吸附的反应物分子在催化剂表面上进行化学反应（表面反应）⑤反应产物自催化剂内表面脱附（脱附）⑥反应产物在孔内扩散（内扩散）⑦反应产物扩散到反应气流中（外扩散）1,2,6,7扩散过程；3，4，5表面反应过程；16.内、外扩散的消除（图，p/114）见课件16• 外扩散消除• 确定最适宜的气流速度和最适宜的催化剂粒径。
• F>F P 外扩散消除气速（线速）↑→ 佳↑，但转化率要下降，为什么？17.示意图见课件17内、外扩散的消除• d<dp• d<dp 内扩散消除颗粒↓→内扩消除↑→但压降↑→放热量↑→控制难度↑思考题：为什么必须消除内外扩散？如何消除内外扩散的影响 18.管壁效应的消除• d r :反应管直径；d g ：催化剂颗粒直径原因：沟流，导致短路126<<gr d d压降，颗粒大小以及床层高度三者经验关系：反应管截面容纳6~12颗催化剂；床层高度：管径＝2.5～319.催化剂评价和动力学研究典型实例实验室小试研究一般过程1.查阅文献；2.制定实验方案；3.搭实验装置；4.工艺实验；5.条件影响因素考察；6.稳定性试验；7.数据处理；8.验证；20.在Pt-Sn/Al2O3催化剂上丙烷脱氢反应动力学研究⑴装置流程的建立⑵空白实验⑶内外扩散影响的排除⑷实验研究①推断反应机理，写出反应速率表达式②确定实验研究方案并进行实验⑸数据处理，得出动力学模型⑹模型的检验21.二、催化剂的宏观物理性质测定22.颗粒直径及粒径分布颗粒内部构造颗粒的强度决定于晶粒和颗粒间的连接方式以及接触点的键合力。
•颗粒直径：成型粒团的尺寸，单颗粒催化剂的粒度。
•当量直径：不规则颗粒的粒径颗粒直径及粒径分布•粒度与粒度（径）分布测定方法测定粒子范围①筛分法37~5000μm②沉降法5~150μm（x射线对悬浮物的投射率的变化）③显微镜法光学显微镜500～1 μm扫描电子显微镜10～0.01 μm透视电子显微镜数百nm~1nm（手动，电脑统计，同时可看到形貌）④激光散射法0.5～500 μm（颗粒散射部分入射光，投射光减弱）⑤电导法0.5～80 μm机械强度的测定催化剂需要的机械强度表现在a．搬运时的磨损；b．装填时的向下的冲击；c．反应介质的作用（侵蚀），使内聚力下降；d．反应气流冲刷、压降、床层重力；e．床层和反应器的位移（熱涨冷缩）⒈压碎强度⑴单粒抗压碎强度：包括（正（轴向）、侧（径向）压强度⑵堆积抗压碎强度⒉磨损性能试验球磨试验25催化剂的抗毒稳定性及测定催化剂中毒：由于有害杂质（毒物）对催化剂的毒化作用，使催化剂的活性、选择性、或寿命降低的现象，称为催化剂中毒。
常见的毒物有：硫化物：H2S CS2RSH H2SO4等含氧化合物：CO CO2H2O等含P、As、Cl、重金属化合物等中毒原因：催化剂表面活性中心吸附毒物，转变为表面化合物，阻碍原活性中心与反应物分子接触。
该表面化合物可以分为永久性占领物（不能除去，活性不能恢复）；暂时性占领物（通过一般方法可除去，恢复原活性）26催化剂的抗毒稳定性及测定评价方法：•在反应物中加入一定浓度的有关毒物，使催化剂中毒，而后观测其活性和选择性恢复能力。
•测定最高加入毒物浓度。
•将中毒催化剂再生处理，观测其性和选择性恢复能力。
27比表面积与孔结构测定•比表面积的测定比表面积指单位重量催化剂内外表面积的总和，以米2/克计算。
•测定比表面积常用的方法是吸附法，又可分为化学吸附法和物理吸附法。
28比表面积与孔结构测定• 物理吸附法：通过吸附质对多孔物质进行非选择性吸附来测定比表面积。
常用的测定方法有BET 法和气相色谱法。
• 化学吸附法：通过吸附质对多组份固体催化剂进行选择吸附来测定各组份的表面积。
29BET 法测定比表面积原理• 基于理想吸附物理模型，在Langmuir 吸附理论基础上得到BET 吸附等温式：Langmuir 吸附理论：A ． 表面均匀，无区别；B ． 吸附分子间无相互作用；C ． 单分子层吸附BET 理论模型(Brunauer-Emmett-Teller)A ． 吸附分子间有相互作用，可多分子层吸附；B ． 第二层开始，其吸附过程类似于冷凝；C ． 吸附平衡后，分子的蒸发和冷凝的速度相等。
