机构运动学分析

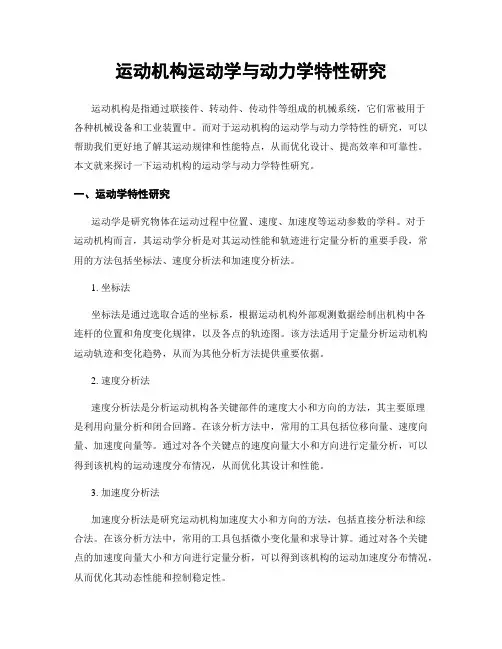

运动机构运动学与动力学特性研究运动机构是指通过联接件、转动件、传动件等组成的机械系统，它们常被用于各种机械设备和工业装置中。

而对于运动机构的运动学与动力学特性的研究，可以帮助我们更好地了解其运动规律和性能特点，从而优化设计、提高效率和可靠性。

本文就来探讨一下运动机构的运动学与动力学特性研究。

一、运动学特性研究运动学是研究物体在运动过程中位置、速度、加速度等运动参数的学科。

对于运动机构而言，其运动学分析是对其运动性能和轨迹进行定量分析的重要手段，常用的方法包括坐标法、速度分析法和加速度分析法。

1. 坐标法坐标法是通过选取合适的坐标系，根据运动机构外部观测数据绘制出机构中各连杆的位置和角度变化规律，以及各点的轨迹图。

该方法适用于定量分析运动机构运动轨迹和变化趋势，从而为其他分析方法提供重要依据。

2. 速度分析法速度分析法是分析运动机构各关键部件的速度大小和方向的方法，其主要原理是利用向量分析和闭合回路。

在该分析方法中，常用的工具包括位移向量、速度向量、加速度向量等。

通过对各个关键点的速度向量大小和方向进行定量分析，可以得到该机构的运动速度分布情况，从而优化其设计和性能。

3. 加速度分析法加速度分析法是研究运动机构加速度大小和方向的方法，包括直接分析法和综合法。

在该分析方法中，常用的工具包括微小变化量和求导计算。

通过对各个关键点的加速度向量大小和方向进行定量分析，可以得到该机构的运动加速度分布情况，从而优化其动态性能和控制稳定性。

二、动力学特性研究动力学是研究物体在运动过程中所受到的力、力矩、牵引力等动力学参数变化的学科。

对于运动机构而言，其动力学特性研究是评估机构动态性能、稳定性和控制精度的重要手段，常用的方法包括定常法、非定常法和力学模型法。

1. 定常法定常法是通过假定机构在稳态状态下运动的方法，从而分析机构受力情况和动态特性的一种方法。

在该分析方法中，一般假设机构运动速度和加速度都比较小，因此可以进行线性化处理。

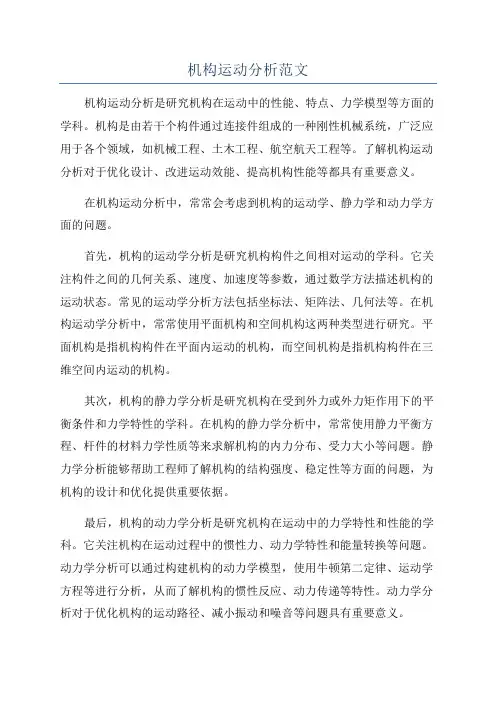

机构运动分析范文机构运动分析是研究机构在运动中的性能、特点、力学模型等方面的学科。

机构是由若干个构件通过连接件组成的一种刚性机械系统，广泛应用于各个领域，如机械工程、土木工程、航空航天工程等。

了解机构运动分析对于优化设计、改进运动效能、提高机构性能等都具有重要意义。

在机构运动分析中，常常会考虑到机构的运动学、静力学和动力学方面的问题。

首先，机构的运动学分析是研究机构构件之间相对运动的学科。

它关注构件之间的几何关系、速度、加速度等参数，通过数学方法描述机构的运动状态。

常见的运动学分析方法包括坐标法、矩阵法、几何法等。

在机构运动学分析中，常常使用平面机构和空间机构这两种类型进行研究。

平面机构是指机构构件在平面内运动的机构，而空间机构是指机构构件在三维空间内运动的机构。

其次，机构的静力学分析是研究机构在受到外力或外力矩作用下的平衡条件和力学特性的学科。

在机构的静力学分析中，常常使用静力平衡方程、杆件的材料力学性质等来求解机构的内力分布、受力大小等问题。

静力学分析能够帮助工程师了解机构的结构强度、稳定性等方面的问题，为机构的设计和优化提供重要依据。

最后，机构的动力学分析是研究机构在运动中的力学特性和性能的学科。

它关注机构在运动过程中的惯性力、动力学特性和能量转换等问题。

动力学分析可以通过构建机构的动力学模型，使用牛顿第二定律、运动学方程等进行分析，从而了解机构的惯性反应、动力传递等特性。

动力学分析对于优化机构的运动路径、减小振动和噪音等问题具有重要意义。

总结起来，机构运动分析包括运动学分析、静力学分析和动力学分析三个方面，是研究机构性能、特点和力学模型等内容的学科。

它在优化机构设计、改进机构性能、提高机构运动效能等方面有着重要的应用价值。

机械设计中的机构运动学分析机械设计是工程领域中非常重要的一个分支，涉及到机构的设计和运动学分析。

机构运动学分析是机械设计的基础，它研究机构的运动规律和特性，为机械设计师提供重要的参考和依据。

本文将介绍机械设计中的机构运动学分析的基本原理和方法。

一、机构运动学分析的基本原理机械设计中的机构是由两个或多个刚性物体通过连接件连接而成的系统，它们之间通过关节或者滑动副实现相对运动。

机制运动学分析的基本原理是根据运动链的几何形状和相对运动规律，推导出关节变量与链接尺寸之间的关系，并通过数学模型进行分析。

机构运动学分析的基本原理可以概括为以下几点：1. 运动链的几何形状分析：通过对机构的几何形状进行分析，确定关节的类型和位置，进而推导出机构的运动规律。

2. 关节变量的确定：根据机构的运动特性和几何形状，确定与机构运动相关的关节变量，如转角、滑动距离等。

3. 运动学方程的建立：通过对机构的几何形状和关节变量的分析，建立机构的运动学方程，描述机构的运动规律。

4. 运动学仿真和分析：利用计算机辅助设计软件，进行机构的运动学仿真和分析，验证设计方案的合理性和可行性。

二、机构运动学分析的方法机构运动学分析的方法主要有以下几种：1. 图解法：通过将机构的各个部分用几何图形表示，利用几何图形的运动规律进行运动学分析。

2. 向量法：通过引入位移向量和速度向量，利用向量运算的方法进行运动学分析。

3. 应用工具软件：借助计算机辅助设计软件，使用机构运动学分析模块进行分析和仿真。

机构运动学分析的具体过程一般包括以下几个步骤：1. 根据机构的几何形状，确定运动链和关节类型。

2. 建立机构的坐标系和运动学方程。

3. 推导关节变量与链接尺寸之间的关系。

4. 进行运动学仿真和分析，验证设计方案的合理性和可行性。

三、机构运动学分析的应用机构运动学分析在机械设计中有着广泛的应用。

它可以用于分析各种类型的机构，如连杆机构、齿轮机构、曲柄机构等。

栏杆机四杆机构运动学分析1 四杆机构运动学分析1.1 机构运动分析的任务、目的和方法曲柄摇杆机构是平面连杆机构中最基本的由转动副组成的四杆机构，它可以用来实现转动和摆动之间运动形式的转换或传递动力。

对四杆机构进行运动分析的意义是：在机构尺寸参数已知的情况下，假定主动件（曲柄）做匀速转动，撇开力的作用，仅从运动几何关系上分析从动件（连杆、摇杆）的角位移、角速度、角加速度等运动参数的变化情况。

还可以根据机构闭环矢量方程计算从动件的位移偏差。

上述这些内容，无论是设计新的机械，还是为了了解现有机械的运动性能，都是十分必要的，而且它还是研究机械运动性能和动力性能提供必要的依据。

机构运动分析的方法很多，主要有图解法和解析法。

当需要简捷直观地了解机构的某个或某几个位置的运动特性时，采用图解法比较方便，而且精度也能满足实际问题的要求。

而当需要精确地知道或要了解机构在整个运动循环过程中的运动特性时，采用解析法并借助计算机，不仅可获得很高的计算精度及一系列位置的分析结果，并能绘制机构相应的运动线图，同时还可以把机构分析和机构综合问题联系起来，以便于机构的优化设计。

1.2 机构的工作原理在平面四杆机构中，其具有曲柄的条件为：a.各杆的长度应满足杆长条件，即：最短杆长度+最长杆长度≤其余两杆长度之和。

b.组成该周转副的两杆中必有一杆为最短杆，且其最短杆为连架杆或机架（当最短杆为连架杆时，四杆机构为曲柄摇杆机构；当最短杆为机架时，则为双曲柄机构）。

三台设备测绘数据分别如下：第一组(2代一套)四杆机构L1=125.36mm，L2=73.4mm， L3=103.4mm，L4=103.52mm最短杆长度+最长杆长度(125.36+73.4) <其余两杆长度之和(103.4+103.52)最短杆为连架杆，四杆机构为曲柄摇杆机构图1-1 II-1型栏杆机机构测绘及其运动位置图第二组(2代二套)四杆机构L1=125.36mm，L2=50.1mm，L3=109.8mm，L4=72.85mm最短杆长度+最长杆长度(125.36+50.1) <其余两杆长度之和(109.8+72.85)最短杆为连架杆，四杆机构为曲柄摇杆机构图1-2 II-2型栏杆机机构测绘及其运动位置图第三组(3代)四杆机构L1=163.2mm，L2=64.25mm，L3=150mm，L4=90.1mm最短杆长度+最长杆长度(163.2+64.25) <其余两杆长度之和(150+90.1)最短杆为连架杆，四杆机构为曲柄摇杆机构图1-3 III型栏杆机机构测绘及其运动位置图在如下图1所示的曲柄摇杆机构中，构件AB为曲柄，则B点应能通过曲柄与连杆两次共线的位置。

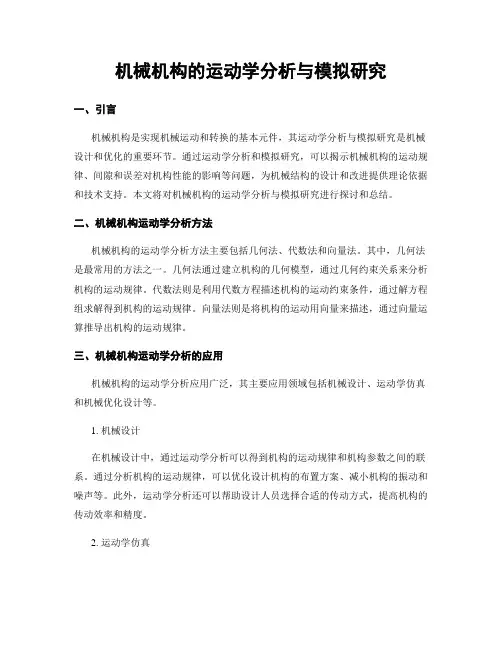

机械机构的运动学分析与模拟研究一、引言机械机构是实现机械运动和转换的基本元件，其运动学分析与模拟研究是机械设计和优化的重要环节。

通过运动学分析和模拟研究，可以揭示机械机构的运动规律、间隙和误差对机构性能的影响等问题，为机械结构的设计和改进提供理论依据和技术支持。

本文将对机械机构的运动学分析与模拟研究进行探讨和总结。

二、机械机构运动学分析方法机械机构的运动学分析方法主要包括几何法、代数法和向量法。

其中，几何法是最常用的方法之一。

几何法通过建立机构的几何模型，通过几何约束关系来分析机构的运动规律。

代数法则是利用代数方程描述机构的运动约束条件，通过解方程组求解得到机构的运动规律。

向量法则是将机构的运动用向量来描述，通过向量运算推导出机构的运动规律。

三、机械机构运动学分析的应用机械机构的运动学分析应用广泛，其主要应用领域包括机械设计、运动学仿真和机械优化设计等。

1. 机械设计在机械设计中，通过运动学分析可以得到机构的运动规律和机构参数之间的联系。

通过分析机构的运动规律，可以优化设计机构的布置方案、减小机构的振动和噪声等。

此外，运动学分析还可以帮助设计人员选择合适的传动方式，提高机构的传动效率和精度。

2. 运动学仿真运动学仿真是通过计算机模拟机构的运动规律，得到机构的运动轨迹和速度变化等信息。

通过运动学仿真可以模拟机构的运动过程，检验机构运动过程中是否存在干涉、碰撞等问题。

运动学仿真可以帮助设计人员快速评估机构的性能，优化设计方案，提高设计效率。

3. 机械优化设计机械机构的优化设计是通过改变机构的结构和参数，使机构在满足运动要求的前提下，达到最佳性能的设计。

运动学分析可以用于评价机构的性能指标，如运动的连续性、平稳性、传动效率等。

通过运动学分析可以了解机构的性能问题，优化设计方案，提高机构的性能。

四、机械机构运动模拟的方法机械机构运动模拟是通过计算机软件模拟机械机构的运动过程，可以显示机构的运动轨迹、速度变化和加速度变化等。

平面六杆机构的运动分析
1.确定机构的几何特性：首先，需要根据机构的构件和铰链的几何特
性确定机构的几何特性。

这包括确定构件的长度、铰链的位置和角度。

2.建立机构的运动方程：根据机构的几何特性，可以建立机构的运动
方程。

运动方程描述了机构各构件之间的运动关系，可以通过几何关系和
运动链法建立运动方程。

3.解决运动方程：通过求解运动方程，可以得到机构各构件的位置、
速度和加速度。

这可以通过数值方法或解析方法来完成。

4.分析机构的运动特性：根据机构的运动方程和解决的结果，可以分
析机构的运动特性。

这包括机构的平稳性、运动范围、速度和加速度的变
化等。

5.优化机构的设计：根据分析的结果，可以对机构的设计进行优化。

例如，可以调整构件的长度、角度和铰链的位置，以改善机构的运动性能。

总之，平面六杆机构的运动分析是研究和设计机械系统的重要步骤。

通过分析机构的运动特性，可以优化机构的设计，提高机械系统的性能和
效率。

因此，对平面六杆机构的运动分析有着重要的理论和实际意义。

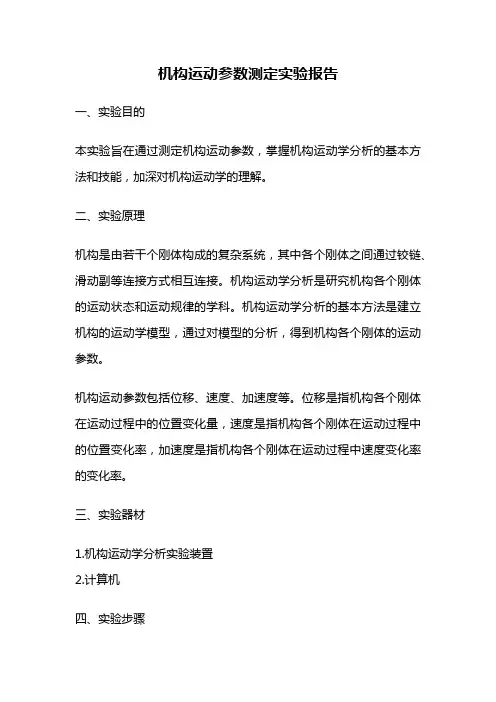

机构运动参数测定实验报告一、实验目的本实验旨在通过测定机构运动参数，掌握机构运动学分析的基本方法和技能，加深对机构运动学的理解。

二、实验原理机构是由若干个刚体构成的复杂系统，其中各个刚体之间通过铰链、滑动副等连接方式相互连接。

机构运动学分析是研究机构各个刚体的运动状态和运动规律的学科。

机构运动学分析的基本方法是建立机构的运动学模型，通过对模型的分析，得到机构各个刚体的运动参数。

机构运动参数包括位移、速度、加速度等。

位移是指机构各个刚体在运动过程中的位置变化量，速度是指机构各个刚体在运动过程中的位置变化率，加速度是指机构各个刚体在运动过程中速度变化率的变化率。

三、实验器材1.机构运动学分析实验装置2.计算机四、实验步骤1.打开机构运动学分析实验装置，将待测机构放置在装置上。

2.启动计算机，打开机构运动学分析软件。

3.在软件中建立机构的运动学模型。

4.通过软件分析，得到机构各个刚体的位移、速度、加速度等运动参数。

五、实验结果通过实验，我们得到了待测机构的运动参数。

具体数据如下：1.机构各个刚体的位移：刚体1：x=10cm，y=5cm刚体2：x=15cm，y=10cm刚体3：x=20cm，y=15cm2.机构各个刚体的速度：刚体1：vx=2cm/s，vy=1cm/s刚体2：vx=3cm/s，vy=2cm/s刚体3：vx=4cm/s，vy=3cm/s3.机构各个刚体的加速度：刚体1：ax=0.5cm/s²，ay=0.2cm/s²刚体2：ax=0.8cm/s²，ay=0.4cm/s²刚体3：ax=1.2cm/s²，ay=0.6cm/s²六、实验分析通过对机构运动参数的测定，我们可以了解机构各个刚体在运动过程中的运动状态和规律。

在实际工程中，机构运动学分析是非常重要的，可以帮助工程师设计出更加合理、高效的机构系统。

七、实验结论通过本次实验，我们成功地测定了机构的运动参数，掌握了机构运动学分析的基本方法和技能。

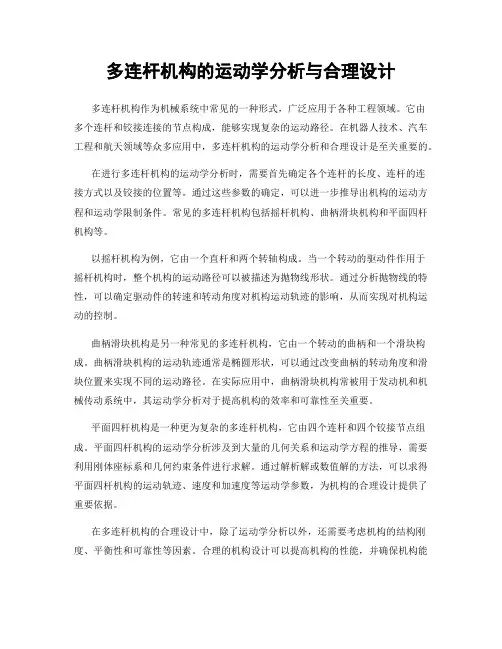

多连杆机构的运动学分析与合理设计多连杆机构作为机械系统中常见的一种形式，广泛应用于各种工程领域。

它由多个连杆和铰接连接的节点构成，能够实现复杂的运动路径。

在机器人技术、汽车工程和航天领域等众多应用中，多连杆机构的运动学分析和合理设计是至关重要的。

在进行多连杆机构的运动学分析时，需要首先确定各个连杆的长度、连杆的连接方式以及铰接的位置等。

通过这些参数的确定，可以进一步推导出机构的运动方程和运动学限制条件。

常见的多连杆机构包括摇杆机构、曲柄滑块机构和平面四杆机构等。

以摇杆机构为例，它由一个直杆和两个转轴构成。

当一个转动的驱动件作用于摇杆机构时，整个机构的运动路径可以被描述为抛物线形状。

通过分析抛物线的特性，可以确定驱动件的转速和转动角度对机构运动轨迹的影响，从而实现对机构运动的控制。

曲柄滑块机构是另一种常见的多连杆机构，它由一个转动的曲柄和一个滑块构成。

曲柄滑块机构的运动轨迹通常是椭圆形状，可以通过改变曲柄的转动角度和滑块位置来实现不同的运动路径。

在实际应用中，曲柄滑块机构常被用于发动机和机械传动系统中，其运动学分析对于提高机构的效率和可靠性至关重要。

平面四杆机构是一种更为复杂的多连杆机构，它由四个连杆和四个铰接节点组成。

平面四杆机构的运动学分析涉及到大量的几何关系和运动学方程的推导，需要利用刚体座标系和几何约束条件进行求解。

通过解析解或数值解的方法，可以求得平面四杆机构的运动轨迹、速度和加速度等运动学参数，为机构的合理设计提供了重要依据。

在多连杆机构的合理设计中，除了运动学分析以外，还需要考虑机构的结构刚度、平衡性和可靠性等因素。

合理的机构设计可以提高机构的性能，并确保机构能够承受预期的载荷和工作环境。

此外，还需要考虑机构的制造成本和装配难度等实际因素，以实现设计与制造的良好平衡。

总之，多连杆机构的运动学分析和合理设计是一项复杂而重要的任务。

通过分析机构的运动学特性和设计要求，可以实现对机构运动路径和性能的优化控制。

机械机构运动学与运动分析一、引言机械机构是现代工程领域中的重要组成部分，它们在各种工业、农业和日常生活中发挥着关键作用。

机械机构的设计必须基于对其运动学和运动分析的深入理解。

本文旨在探讨机械机构的运动学和运动分析的基本概念和方法。

二、机械机构与运动学机械机构是由若干个连接在一起的零件组成的，它们通过运动来实现特定的功能。

运动学是研究物体在空间中的运动规律的学科，而机械机构的运动学研究则着重于描述机械机构中各个零件之间的运动关系。

1.机械机构的基本元素机械机构的基本元素包括：连杆、齿轮、凸轮等。

连杆是机械机构中最常见的元素之一，它有助于转换直线运动为旋转运动。

齿轮则可用于改变机械机构中各个零件的运动速度和方向。

2.机械机构的动力学分析运动学只是研究机械机构中各个元素的运动状态和规律，并不涉及力的平衡和运动。

而动力学分析则加入了力的考虑，研究机械机构中各个元素的力学特性和运动规律。

三、机械机构的运动分析方法为了理解机械机构中的运动规律，我们需要使用一些特定的运动分析方法。

下面将介绍几种常见的运动分析方法。

1.迭代法迭代法是一种基本的分析方法，它通过反复迭代计算来解决机械机构的运动学问题。

迭代法常用于求解复杂的运动学问题，尤其是关节齿轮传动系统等。

2.矢量法矢量法是一种图形解法，它使用矢量图形来表示机械机构中各个零件的运动状态和关系。

通过绘制矢量图形，我们可以直观地看出机械机构的运动规律。

3.解析法解析法是一种使用数学方程来分析机械机构运动的方法。

它通过建立各个零件之间的数学方程，从而求解机械机构的运动规律。

四、机械机构的应用案例机械机构的运动学和运动分析在各个领域中都有广泛的应用。

以下是几个典型的应用案例。

1.自行车变速系统自行车变速系统是一个典型的机械机构，它通过链条和齿轮传动来改变自行车的速度和力矩。

运动学和运动分析可以帮助我们理解自行车变速系统中各个零件之间的运动关系，从而优化自行车的性能。

2.工业机械手臂工业机械手臂是用于自动化生产的关键设备，它具有多个自由度和复杂的运动模式。

机构运动分析范文1.机构的结构分析：机构的结构可以分为平面机构和空间机构两种类型。

平面机构中的各个刚体和铰链位于同一水平面内；而空间机构则不受这样的限制。

机构的结构分析主要是确定机构的自由度，即机构的独立运动个数。

2.机构的运动转换：机构可以通过各种连接件实现运动转换，将输入运动转化为其中一种特定的输出运动。

运动转换可以通过传动比、速度比和加速度比等参数来描述。

通过运动转换的分析，可以确定机构中各个刚体的运动规律。

3.驱动力分析：在机构运动分析中，需要对驱动力进行分析。

驱动力是指施加在机构上的力或力矩，用于推动机构的运动。

在分析中，需要对驱动力的大小、方向和作用点进行计算和确定。

4.运动学分析：机构的运动学分析主要包括位置、速度和加速度三个方面。

通过运用运动学原理和方法，可以确定机构中各个刚体的位置、速度和加速度，并建立起它们之间的关系。

5.动力学分析：机构的动力学分析研究机构在受到各种外部力作用下的运动规律。

通过应用牛顿力学原理，可以得到机构中各个刚体的动力学方程，并进一步求解得到刚体的运动状态。

机构运动分析在工程设计和机械制造领域具有重要的应用。

通过对机构的运动分析，可以确定机器人、汽车发动机等复杂机械系统的运动规律，为系统的设计和优化提供依据。

此外，机构运动分析还可以用于机械振动、机械传动和机械控制等领域的研究。

在进行机构运动分析时，需要运用刚体力学、运动学和动力学等力学原理和方法。

通过建立机构的几何模型和运动方程，可以解决机构运动分析中的各种问题，并获得机构运动的准确描述。

总结起来，机构运动分析是力学中的重要内容，主要包括机构的结构分析、运动转换、驱动力分析、运动学分析和动力学分析。

通过机构运动分析，可以确定机构的运动规律，为机械设计和制造提供理论基础和指导。

同时，机构运动分析也具有重要的应用价值，可以用于机械工程、机器人、车辆工程等领域的研究和应用。

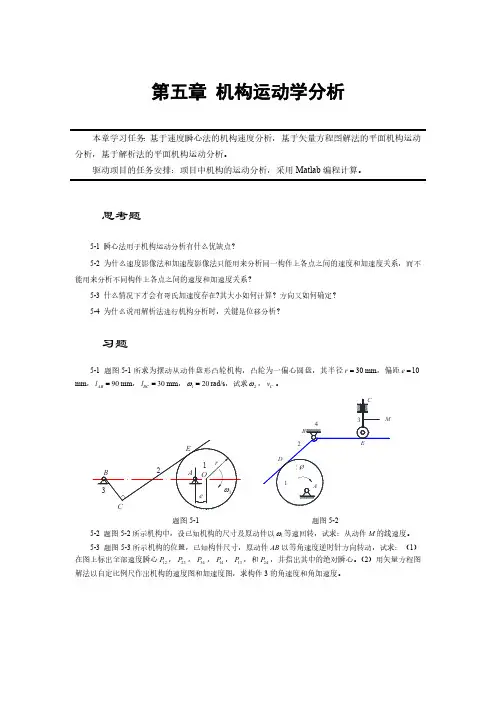

第五章机构运 动学分析本章学习任务：基于速度瞬心法的机构速度分析，基于矢量方程图解法的平面机构运动分析，基于分析法的平面机构运动分析。

驱动项目的任务安排：项目中机构的运动分析，采纳 Matlab 编程计算。

基于矢量方程图解法的平面机构运动分析构件的平面平行运动可视为构件上任一点（称为基点） 的牵涉挪动和该构件绕基点的相对转动所构成；牵涉挪动的速度和加快度等于所选基点的速度和加快度，绕基点的相对转动角速度和角加快度等于该构件的角速度和角加快度。

依据这一相对运动原理可列出构件上任一点的矢量方程，而后按必定比率画出相应的矢量多边形，由此解出机构上各点的速度和加快度以及各构件的角速度和角加快度。

依据不一样的相对运动状况，机构的运动分析可按以下两类谈论。

5.3.1 同一构件上两点间的速度和加快度关系如图 5-7（ a ）所示铰链四杆机构，已知各构件的长度和原动件1 的角速度 ω 和角加快1度 α1 ，现求图示地点中的点 C 、E 的速度 v C 、 vE1 的大小和方向以及原动件的刹时地点角和加快度 a C 、 a E ，以及构件 2、 3 的角速度 2 、 3 和角加快度2、 3。

p'bc'''Ce'''e'22B 23c' b''Ee''b'1131 A3ep1Dc''c（ a ）（b ）（c ）图 5-7 铰链四杆机构速度和加快度分析第一按已知条件，并选定合适的长度比率尺μl ，作出该刹时地点的机构运动简图，而后再进行机构的速度分析和加快度分析。

（ 1） 速度分析。

依据相对运动原理，连杆 2 上点 C 的速度 v C 应是基点 B 的速度 v B 和点 C 相对点 B 的相对速度 v CB 的矢量和，如式（ 5-1）所示。

v C＝v B+v CB（ 5-1 ）方向 ⊥CD ⊥AB⊥CB大小？ω1l AB？式（ 5-1）为一矢量方程式，仅有 v C 和 v CB 的大小未知，故可依据上式，作矢量多边形求解。

机械原理机构的运动分析机械原理机构的运动分析是研究机构运动特性和规律的过程。

机械原理机构是由若干个刚性构件通过铰链、滑动副等连接构成的机械系统，它能够完成各种复杂的机械运动任务。

在机械设计和分析中，了解机构的运动特性对于正确设计机械系统和优化结构具有重要意义。

机械原理机构的运动分析可以分为几个基本步骤。

首先，需要根据机构的布局和构造，确定机构的运动自由度。

机构的自由度是指机构可以自由移动的独立运动模式的数量。

它决定了机构的运动特性和平衡性。

一般来说，机构的自由度等于机构中刚性构件的数量减去约束条件的数量。

接下来，需要根据机构的结构和运动特点，选择合适的坐标系和坐标表达方式。

机构的运动可以用位移、速度和加速度来描述。

通过合理选择坐标系和坐标表达方式，可以简化运动分析和计算过程。

然后，根据机构的约束条件和运动自由度，建立机构的运动方程。

运动方程是描述机构中各个构件之间相对运动的数学描述。

通过求解机构的运动方程，可以得到机构各部分的运动状态，如角度、位移、速度和加速度等。

运动方程的求解可以采用解析方法、图解方法或数值方法等。

在运动分析中，还需要考虑机构的运动学性能指标。

运动学性能指标可以包括机构的工作速度、工作精度、稳定性等。

通过机构运动分析，可以定量评估和优化机构的运动性能，以满足设计要求。

最后，通过运动分析结果，可以评估机构的合理性和可行性。

如果机构的运动分析结果符合设计要求，说明机构能够正常工作，并且具有所需的运动特性。

如果机构的运动分析结果不符合设计要求，需要通过修改机构的结构或参数，重新进行运动分析和优化。

综上所述，机械原理机构的运动分析是研究机构运动特性和规律的重要过程。

通过运动分析，可以了解机构的运动自由度、建立运动方程、评估运动性能，并进行优化设计。

机械原理机构的运动分析对于机械系统设计和优化具有重要意义，能够提高机构的功能性、稳定性和工作效率。

机械机构运动学与动力学性能的分析与优化机械机构是现代工程中的重要组成部分，它们在自动化、机械制造和运输等领域起着至关重要的作用。

机械机构的运动学与动力学性能对机构的稳定性和运行效率具有决定性的影响。

因此，对机械机构的运动学与动力学性能进行准确的分析与优化显得尤为重要。

本文将从运动学和动力学两个方面论述机械机构性能的分析与优化。

一、运动学性能的分析与优化在机械机构中，运动学性能是指与机构运动相关的性能。

运动学性能的分析主要包括机构的运动轨迹、速度和加速度等方面。

通过对机构的运动学性能进行分析，可以评估机构的稳定性和运动效率，并提出相应的优化方案。

1. 运动轨迹分析机械机构的运动轨迹是机构链接件在三维空间内所描述的路径。

运动轨迹的分析可以帮助判断机构是否满足工作要求，并找出可能的设计缺陷。

例如，某机构的运动轨迹存在锯齿状的不连续现象，这可能是由于链接件的尺寸或连接方式不合理所致。

因此，优化机构的运动轨迹可以通过调整链接件的尺寸或改变连接方式来实现。

2. 速度和加速度分析机构的速度和加速度是描述机构运动性能重要的参数。

速度和加速度的分析可以帮助判断机构是否合理地满足运动要求，并探索性能改善的方法。

例如，在某机械手臂中，速度过高可能导致机构控制困难并产生较大的震动。

此时，可以通过增加减速装置或调整驱动方式来优化机构的速度和加速度。

3. 计算模拟和仿真为了对机构的运动学性能进行准确的分析与优化，常常使用计算模拟和仿真技术。

计算模拟通过建立机构的数学模型，利用计算机程序模拟机构的运动。

仿真技术则通过运动捕捉和虚拟现实技术，将机构的运动转化为可视化的图像。

这些技术可以直观地展示机构的运动学性能，并帮助工程师深入理解机构的工作原理，从而提出相应的优化措施。

二、动力学性能的分析与优化机械机构的动力学性能主要描述机构在外部力作用下的响应特性。

动力学性能的分析可以帮助评估机构的稳定性和抗干扰能力，并提出优化设计方案。

变距连杆机构的运动学分析与机构优化设计引言：变距连杆机构是一种常见的机械结构，广泛应用于各种机械设备中。

通过对变距连杆机构的运动学分析和优化设计，可以提高机构的性能和效率，实现更好的工作效果和运动控制。

本文将重点探讨变距连杆机构的运动学分析和机构优化设计的相关内容。

一、变距连杆机构的基本原理变距连杆机构由一系列连杆和关节组成，通过关节的连接和相互作用，实现机构的运动控制。

其中，连杆是变距连杆机构的关键组成部分，其长度和角度决定了机构的运动范围和效率。

在进行运动学分析和优化设计前，我们首先需要了解变距连杆机构的基本原理。

二、变距连杆机构的运动学分析1. 运动学参数的表示方法变距连杆机构的运动学参数包括连杆长度、连杆角度、角速度等，这些参数对于机构的运动和控制起着重要作用。

在进行运动学分析时，我们需要对这些参数进行准确定义和表示。

2. 位移、速度和加速度分析变距连杆机构的位移、速度和加速度是机构设计和控制的基本依据。

通过对机构的连杆尺寸、机构输入位置等因素进行分析，我们可以求解机构的位移、速度和加速度，从而进行运动学分析。

三、变距连杆机构的机构优化设计1. 运动学性能优化在变距连杆机构的设计中，需要关注机构的运动学性能。

通过调整连杆的长度和角度，我们可以优化机构的运动范围、运动平稳性和驱动力等性能指标。

2. 动力学性能优化除了运动学性能外，变距连杆机构的动力学性能也是设计和优化的关键点。

例如，我们可以通过优化连杆的材料和形状，减小机构的质量和惯性矩，提高机构的动力学性能。

3. 结构材料和参数的优化选择变距连杆机构的结构材料和参数选择对机构的性能和寿命有着重要影响。

在进行机构优化设计时，我们可以考虑选择轻质高强度材料，同时合理设计结构参数，以提高机构的效率和寿命。

四、应用案例分析通过对实际应用案例的分析，我们可以更深入地理解和应用变距连杆机构的运动学分析和机构优化设计。

例如，在汽车发动机的活塞连杆机构中，通过优化连杆的长度和形状，可以使发动机运转更加平稳，并降低能量损耗。
