有线电视网络的基本知识

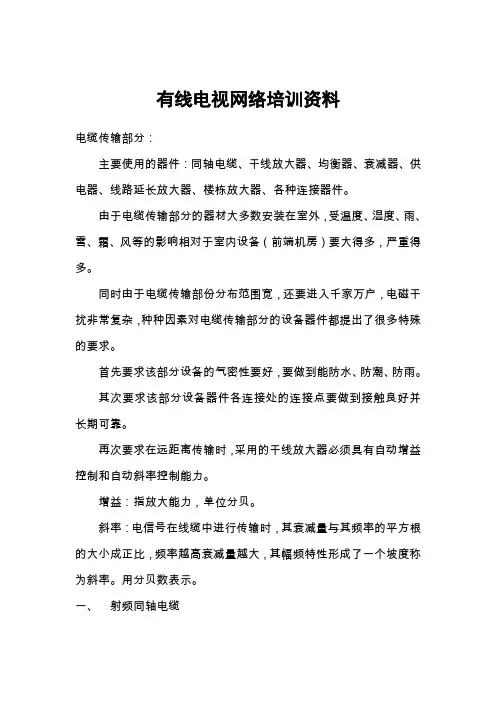

有线电视网络培训资料电缆传输部分：主要使用的器件：同轴电缆、干线放大器、均衡器、衰减器、供电器、线路延长放大器、楼栋放大器、各种连接器件。

由于电缆传输部分的器材大多数安装在室外，受温度、湿度、雨、雪、霜、风等的影响相对于室内设备（前端机房）要大得多，严重得多。

同时由于电缆传输部份分布范围宽，还要进入千家万户，电磁干扰非常复杂，种种因素对电缆传输部分的设备器件都提出了很多特殊的要求。

首先要求该部分设备的气密性要好，要做到能防水、防潮、防雨。

其次要求该部分设备器件各连接处的连接点要做到接触良好并长期可靠。

再次要求在远距离传输时，采用的干线放大器必须具有自动增益控制和自动斜率控制能力。

增益：指放大能力，单位分贝。

斜率：电信号在线缆中进行传输时，其衰减量与其频率的平方根的大小成正比，频率越高衰减量越大，其幅频特性形成了一个坡度称为斜率。

用分贝数表示。

一、射频同轴电缆1、结构：有线电视所使用的同轴电缆由内导体（轴芯）、绝缘体（电介质）、外导体（铝皮、铝带、铜网、铝网等）和护套四部分组成。

2、性能2．1 特性阻抗Z：由于电缆分布参数的存在（包括分布电阻、电容、电感），电缆对信号的传输产生阻碍，其值称为特性阻抗。

有线电视系统使用的同轴电缆的标准特性阻抗是75欧姆，这是在选购电缆时首先要考虑的参数。

2．2 衰减常数α衰减常数是在常温条件下（20℃）单位长度（100M）电缆对信号衰减的分贝数。

衰减常数和信号的频率有关，与其频率的平方根成正比，频率越高衰减越大，反之则越小。

下表列出了国产SYKV系列（耦芯线）和SYWV系列（物理发泡线）的衰减常数：单位（分贝）从上表不难看出，使用物理发泡同轴电缆SYWV-75-9作干线时，经过300米的传输距离传输550Mhz系统的电视信号，其高低端电平将相差5.48×3=16.44dB，而我们采用的550Mhz干线放大器的均衡能力为18dB，考虑到富裕量，每300米加一级干线放大器比较合适。

有线电视系统基础知识有线电视是用高频电缆、光缆、多路微波或其组合来传输，并在一定的用户中分配和交换声音、图像、数据及其它信号的综合信息系统。

基本提纲一、概述二、有线电视网络的组成三、相关基础知识一有线电视网络的概况1、有线电视网络的发展历程◆公共天线系统（Master Aerial Television, 简称MATV）这一期间技术的发展相应的也就集中在信息处理技术（如何使多个频道相混合时相互之间的影响减小）和较远距离传输技术（如何提高放大器性能，增加放大器的串接级数）等方面。

◆有线电视系统（Cable Television,简称CATV ）在这一发展阶段，CATV的信号传输方式经历了从全频道传输方式到隔频道传输方式到邻频道传输方式的历史性变迁，传输手段也在发生着变化。

从过去纯粹地使用同轴电缆，发展到开始使用光纤。

◆现代双向交互系统有线电视系统具有双向传输能力和交互功能成为了技术发展的主要方向有线电视发展到今天，无论是其系统组成、技术手段，还是其系统规模、服务功能，各方面都发生了翻天覆地的变化。

综合信息服务功能的信息网络体系。

2、有线电视网络的特点有线电视网络的优势主要体现在以下几个方面：◆实现广播电视的有效覆盖◆图像质量好，抗干扰能力强◆频道资源丰富，传送的节目多◆宽带入户，便于综合利用◆能够实现有偿服务3、有线电视网络的发展趋势未来的有线电视网络应该是一个所谓的全方位服务网。

它必须完美地将现有的通信、电视和计算机网络融合在一起，在一个统一的平台上承载着包括数据、话音、图像、各种增值服务、个性化服务在内的多媒体综合业务，并智能化地实现各种业务的无缝连接。

从技术上讲，有线电视网络发展趋势可以概括为：◆数字化：数字化处理、传输、存储和记录◆综合化：数据、语音、视频于一体的宽带综合业务平台。

◆网络化：形成统一有线电视网络体系；与其他网络互通互联◆智能化二有线电视系统的基本组成1、有线电视系统物理模型◆有线电视系统是一个复杂的完整体系，它由许多各种各样的具体设备和部件按照一定的方式组合而成。

有线电视网络基础知识1、概论1．1 引言有线电视是用高频电缆、光缆、微波等传输，并在一定的用户中进行分配和交换声音。

世界上最早的有线电视系统出现在1949年美国俄勒冈州阿斯特利亚镇，为了解决电视阴影区居民收设了增益较高的大型天线，通过电缆把天线接收下来的信号传到居民区分配给用户，这是最早的公共天Television，MATV），现在一般指在公寓、办公楼、小型住宅内的小型分配系统，其特点是只接收开路。

后来逐步发展到具有简易前端的公用天线电视（Community Antenna Television）。

最后发展到现在的线电视技术。

中国最早的有线电视是1973年在北京市北京饭店安装的公用天线系统。

1990年，湖北沙市建立了我国第一个有线电视台。

几十年来，有线电视在世界各地迅速发展起来，从开始只是接收开路电视节目发展到自己制作节目展到上百个频道，从几十个用户的小系统发展到几百万户的大系统，传输距离从几百米发展到几十展到临频传输，从单纯的电缆电视发展到集光缆、电缆、微波于一体的综合系统，从单一的传输电视节从单向传输发展到双向互传等。

今天的有线电视系统虽然还是用CATV来表示，但早已不是原来公用天后来只用同轴电缆传输信号的电缆电视（Cable TV），而是具有双向传输、能够提供全方位服务的现代有线电视是一门综合性的应用技术，它除了应用了传统的电子技术之外，还采用了现代光学技压缩等多种技术的最新成果。

近年来有线电视的发展迅猛，远远超过空间发射电视，并且可以预见有线。

虽然近来卫星数字压缩加密电视通过空间传送到用户已经进入商业市场，而且有人设想在空间建立光多的信息，但从商业上考虑，这种方法代价昂贵。

最好的办法是无线传输和有线传输相结合线系统传输到地面小型用户和家庭或个人。

1．2 有线电视的优点有线电视在世界范围内得以迅猛发展的原因是它具有许多突出的优点。

1．2．1 可以解决位于电视弱场强区和阴影区用户的电视接收问题，提高电视的覆盖率。

有线数字电视基础知识有线数字电视是一种通过有线电视网络传输信号的电视技术。

与传统的模拟电视不同，有线数字电视采用数字信号，可以提供更高质量的音视频信号和更多的频道选择。

有线数字电视的基础知识包括以下几个方面：1. 数字信号：有线数字电视使用数字信号传输音视频数据，与模拟电视的模拟信号相比，数字信号可以提供更高的画质和音质。

数字信号可以通过光纤、同轴电缆或网络传输。

2. 解码器：为了接收并播放数字电视信号，用户需要使用数字电视解码器。

解码器可以将接收到的数字信号解码成音视频数据，并通过电视屏幕和扬声器播放出来。

3. 频道选择：有线数字电视提供更多的频道选择，用户可以根据自己的喜好和需求，选择自己希望收看的电视频道。

有线数字电视的频道通常根据主题分类，比如电影频道、新闻频道、儿童频道等。

4. 互动性：有线数字电视不仅仅是传统的一种观看方式，它还提供了一些互动功能。

用户可以通过遥控器或其他输入设备，进行频道切换、点播影片、订购付费节目、参与互动游戏等。

5. 高清电视：有线数字电视可以支持高清电视节目的播放。

高清电视具有更高的分辨率和更清晰的画面，使观看电视节目更加逼真和享受。

6. 付费频道：除了免费的电视频道外，有线数字电视还提供一些付费频道。

用户可以选择订购这些付费频道，在付费后即可观看高质量的电视节目，比如电影、体育赛事、纪录片等。

总之，有线数字电视是一种采用数字信号传输的电视技术，可以提供更高质量的音视频信号和更多的频道选择。

通过使用数字电视解码器，用户可以享受高清电视的观看体验，并通过互动功能与电视节目进行互动。

同时，有线数字电视还提供付费频道的选择，用户可以根据自己的需求订购付费节目。

继续写相关内容将超过模型的字数限制。

以下是续写的部分：7. 视频点播和回放：有线数字电视还提供视频点播和回放功能。

用户可以选择自己想要观看的电影、电视剧等节目，按需进行点播。

此外，还可以通过回放功能，随时重温已经播放过的节目，方便用户错过或想重看的节目。

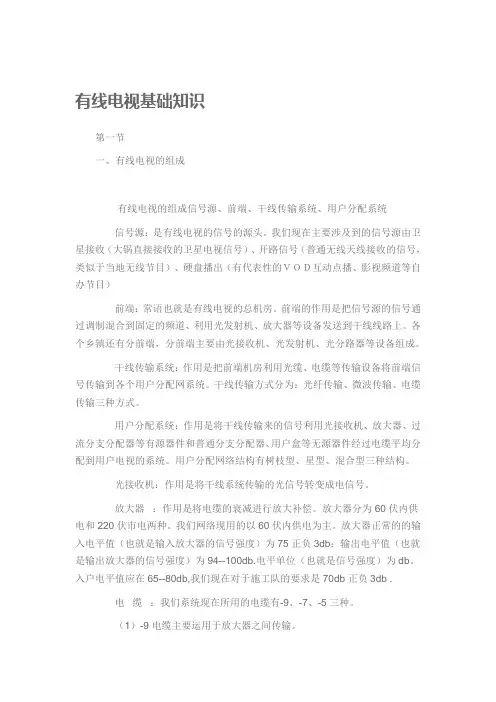

有线电视基础知识第一节一、有线电视的组成有线电视的组成信号源、前端、干线传输系统、用户分配系统信号源：是有线电视的信号的源头。

我们现在主要涉及到的信号源由卫星接收（大锅直接接收的卫星电视信号）、开路信号（普通无线天线接收的信号，类似于当地无线节目）、硬盘播出（有代表性的ＶＯＤ互动点播、影视频道等自办节目）前端：常语也就是有线电视的总机房。

前端的作用是把信号源的信号通过调制混合到固定的频道、利用光发射机、放大器等设备发送到干线线路上。

各个乡镇还有分前端，分前端主要由光接收机、光发射机、光分路器等设备组成。

干线传输系统：作用是把前端机房利用光缆、电缆等传输设备将前端信号传输到各个用户分配网系统。

干线传输方式分为：光纤传输、微波传输、电缆传输三种方式。

用户分配系统：作用是将干线传输来的信号利用光接收机、放大器、过流分支分配器等有源器件和普通分支分配器、用户盒等无源器件经过电缆平均分配到用户电视的系统。

用户分配网络结构有树枝型、星型、混合型三种结构。

光接收机：作用是将干线系统传输的光信号转变成电信号。

放大器：作用是将电缆的衰减进行放大补偿。

放大器分为60伏内供电和220伏市电两种。

我们网络现用的以60伏内供电为主。

放大器正常的的输入电平值（也就是输入放大器的信号强度）为75正负3db；输出电平值（也就是输出放大器的信号强度）为94--100db.电平单位（也就是信号强度）为db。

入户电平值应在65--80db,我们现在对于施工队的要求是70db正负3db .电缆：我们系统现在所用的电缆有-9、-7、-5三种。

（1）-9电缆主要运用于放大器之间传输。

（2）-7电缆主要运用于放大器到用户分配端之间。

（3）-5电缆主要运用于分支、分配器到用户电视之间。

系统内电缆的阻抗值为75（欧姆）。

二、有线电视的分类干线传输系统分为：光缆+电缆传输系统、微波接收+电缆传输系统、电缆传输系统有线网络系统分为：A系统10万户以上 B系统10万户以下有线系统频率分为：300兆（MHZ）550兆（MHZ）750兆（MHZ）860兆（MHZ）1000兆（MHZ）第二节一、同轴电缆的结构（1）同轴电缆的结构：内导体、绝缘介质、外导体（屏蔽层）、护套1、内导体（就是电缆中的芯线）：作用是传输供电电流和有线电视信号的主体。

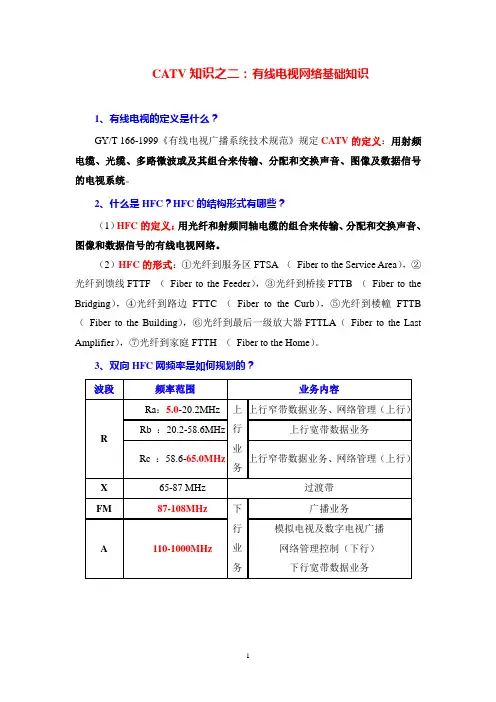

CATV知识之二：有线电视网络基础知识1、有线电视的定义是什么？GY/T 166-1999《有线电视广播系统技术规范》规定CATV的定义：用射频电缆、光缆、多路微波或及其组合来传输、分配和交换声音、图像及数据信号的电视系统。

2、什么是HFC？HFC的结构形式有哪些？（1）HFC的定义：用光纤和射频同轴电缆的组合来传输、分配和交换声音、图像和数据信号的有线电视网络。

（2）HFC的形式：①光纤到服务区FTSA （Fiber to the Service Area），②光纤到馈线FTTF （Fiber to the Feeder），③光纤到桥接FTTB （Fiber to the Bridging），④光纤到路边FTTC （Fiber to the Curb），⑤光纤到楼幢FTTB （Fiber to the Building），⑥光纤到最后一级放大器FTTLA（Fiber to the Last Amplifier），⑦光纤到家庭FTTH （Fiber to the Home）。

3、双向HFC网频率是如何规划的？4、开路电视共有多少频道？有线电视频率范围是多少？有线电视中可以使用的频道是哪些？（1）开路电视频道：地面电视广播使用的标准频道，分为48.5～108MHz，167～223MHz，470～566MHz，606～958MHz四个频段，规划了68个电视频道。

DS-1～DS-68（48.5 MHz～958MHz）。

（2）有线电视频率范围：5 MHz～1000 MHz（上行5 MHz～65 MHz，下行87 MHz～1000 MHz）。

（3）有线电视中可以使用的频道：标准频道为DS-6～DS-68，增补频道为Z-1～Z-42。

增补频道（Z-1～Z-42 ）：在无线广播电视之外，专供有线电视使用的补充频道。

开发利用地面电视四个频段之间的可用频道，分别是Z-1～Z-7、Z-8～Z-37和Z-38～Z-42，共有42个增补频道。

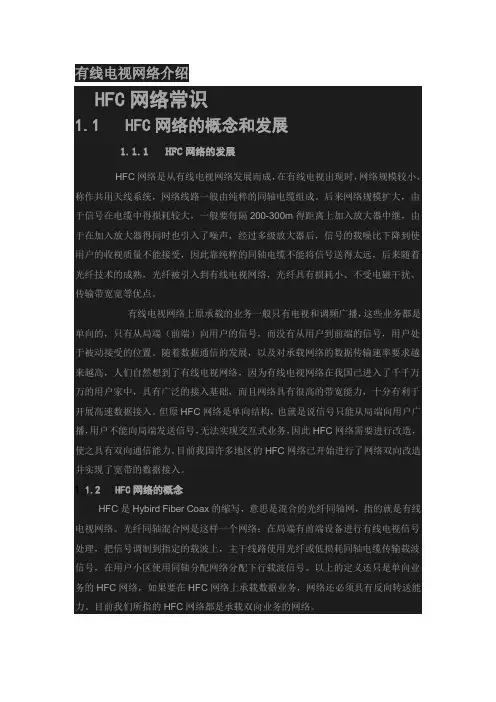

有线电视网络介绍HFC网络常识1.1 HFC网络的概念和发展1.1.1 HFC网络的发展HFC网络是从有线电视网络发展而成，在有线电视出现时，网络规模较小，称作共用天线系统，网络线路一般由纯粹的同轴电缆组成。

后来网络规模扩大，由于信号在电缆中得损耗较大，一般要每隔200-300m得距离上加入放大器中继，由于在加入放大器得同时也引入了噪声，经过多级放大器后，信号的载噪比下降到使用户的收视质量不能接受，因此靠纯粹的同轴电缆不能将信号送得太远，后来随着光纤技术的成熟，光纤被引入到有线电视网络，光纤具有损耗小、不受电磁干扰、传输带宽宽等优点。

有线电视网络上原承载的业务一般只有电视和调频广播，这些业务都是单向的，只有从局端（前端）向用户的信号，而没有从用户到前端的信号，用户处于被动接受的位置。

随着数据通信的发展，以及对承载网络的数据传输速率要求越来越高，人们自然想到了有线电视网络，因为有线电视网络在我国已进入了千千万万的用户家中，具有广泛的接入基础，而且网络具有很高的带宽能力，十分有利于开展高速数据接入。

但原HFC网络是单向结构，也就是说信号只能从局端向用户广播，用户不能向局端发送信号，无法实现交互式业务，因此HFC网络需要进行改造，使之具有双向通信能力。

目前我国许多地区的HFC网络已开始进行了网络双向改造并实现了宽带的数据接入。

1.1.2 HFC网络的概念HFC是Hybird Fiber Coax的缩写，意思是混合的光纤同轴网，指的就是有线电视网络。

光纤同轴混合网是这样一个网络：在局端有前端设备进行有线电视信号处理，把信号调制到指定的载波上，主干线路使用光纤或低损耗同轴电缆传输载波信号，在用户小区使用同轴分配网络分配下行载波信号。

以上的定义还只是单向业务的HFC网络，如果要在HFC网络上承载数据业务，网络还必须具有反向转送能力。

目前我们所指的HFC网络都是承载双向业务的网络。

按流向，HFC网络上存在上行和下行两种信号，下行信号指有线电视载波或CMTS（头端）发送的数据载波，以广播的形式从前端传输到各用户家中。

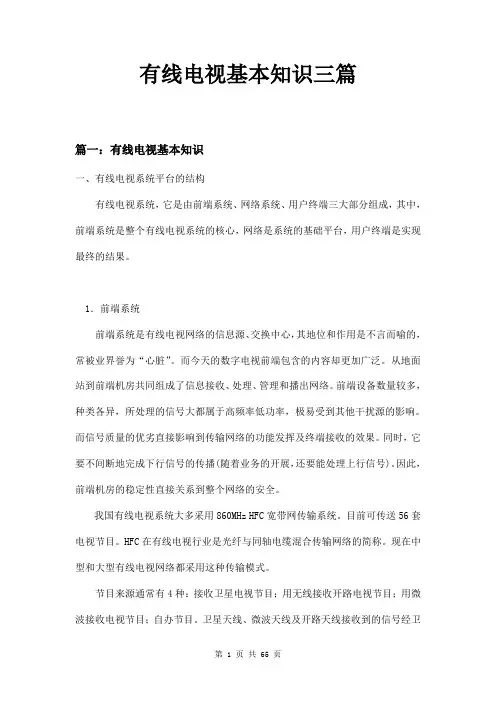

有线电视基本知识三篇篇一：有线电视基本知识一、有线电视系统平台的结构有线电视系统，它是由前端系统、网络系统、用户终端三大部分组成，其中，前端系统是整个有线电视系统的核心，网络是系统的基础平台，用户终端是实现最终的结果。

1．前端系统前端系统是有线电视网络的信息源、交换中心，其地位和作用是不言而喻的，常被业界誉为“心脏”。

而今天的数字电视前端包含的内容却更加广泛。

从地面站到前端机房共同组成了信息接收、处理、管理和播出网络。

前端设备数量较多，种类各异，所处理的信号大都属于高频率低功率，极易受到其他干扰源的影响。

而信号质量的优劣直接影响到传输网络的功能发挥及终端接收的效果。

同时，它要不间断地完成下行信号的传播(随着业务的开展，还要能处理上行信号)。

因此，前端机房的稳定性直接关系到整个网络的安全。

我国有线电视系统大多采用860MHz HFC宽带网传输系统。

目前可传送56套电视节目。

HFC在有线电视行业是光纤与同轴电缆混合传输网络的简称。

现在中型和大型有线电视网络都采用这种传输模式。

节目来源通常有4种：接收卫星电视节目；用无线接收开路电视节目；用微波接收电视节目；自办节目。

卫星天线、微波天线及开路天线接收到的信号经卫星接收机、解调器及微波中频解调器处理成视、音频信号。

为了实现多套节目同时传输，需要把0－6MHZ音、视频信号传变成不同频道的射频信号，我们把这个低频信号变为高频信号的过程叫调制。

如：把中央一台变为5频道（84－92MHZ，见电视频道划分表）；把中央二台变为7频道（175－183MHZ）。

把经过调制的信号，通过混合器送入传输网络系统。

这样一条电视信号线上就可以同时传送几十套电视节目。

所以从前端机房送出的电视信号只可能有两种：光信号和射频信号。

光信号由光缆传输，射频信号由同轴电缆传输。

2、节目录制和播出系统节目录制和播出系统是各电视台制作、编辑和播出节目的地方，它为有线电视系统提供本地节目源。

节目制作和播出系统由下面几个部分构成：摄像机：采集图像素材。

有线电视网络技术一、引言有线电视网络技术（Cable TV Network）是指将有线电视信号通过光缆、同轴电缆和光纤等传输介质发送到家庭，以提供电视节目和互联网服务的技术。

本文将分为四个部分：有线电视网络基础知识、有线电视网络的架构、有线电视网络的应用与发展以及有线电视网络的未来。

二、有线电视网络基础知识1. 有线电视网络的信号传输原理有线电视网络利用传输介质将信号从源头传输到终端。

其中，同轴电缆是最早被广泛应用的传输介质，而现在光纤在信号传输方面有了更广泛的应用。

2. 有线电视网络的信号类型有线电视网络传输的信号包括模拟信号、数字信号和混合信号。

传统的有线电视应用主要基于模拟信号的传输和处理，而现在数字信号的应用日趋普遍。

3. 有线电视网络中的网络结构有线电视网络采用树形拓扑结构或混合结构，这种网络结构能够满足大量用户对网络的连接需求。

三、有线电视网络的架构有线电视网络的基本架构包括三个方面：头端、传输网络和终端。

头端是指有线电视网络的中心控制系统，传输网络则是指使用光纤、同轴电缆等介质进行信号传输的组成部分，终端则是指从传输网络接收信号的用户。

四、有线电视网络的应用与发展1. 电视直播有线电视网络最常用的应用是电视直播，这一应用的成功也推动了有线电视网络技术在全球范围内的普及。

2. 互联网服务有线电视网络的传输速率较高，因此可以提供更高效的互联网服务。

同时，传输媒介的改进也使得网络的速度和带宽不断提高，对互联网服务的提供也产生了积极的促进作用。

3. 包括VoIP在内的互动媒体服务现在有线电视网络不仅仅能够提供电视节目和互联网服务，还可以提供包括音频、视频和语音在内的互动媒体服务。

五、有线电视网络的未来1. 智能化未来有线电视网络的发展核心是实现智能化，让网络可以为用户提供更加人性化、高效的服务体验。

2. 革新网络结构面对用户数量的不断增多和一个个新的技术进行的不断革新，有线电视网络的结构和体系同样需要不断更新。
