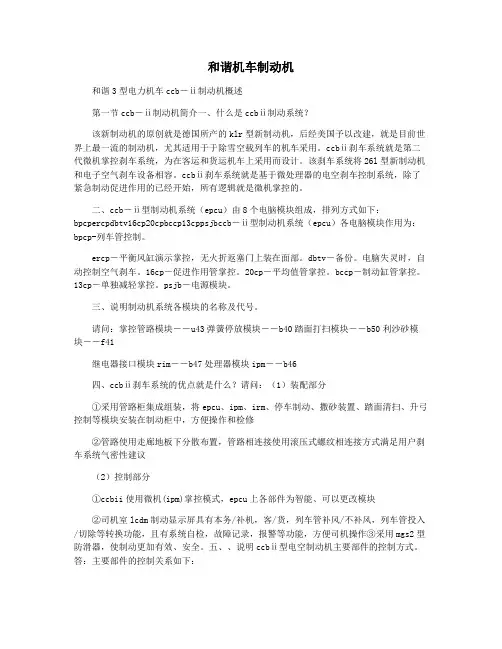

和谐机车制动机和谐3型电力机车ccb－ⅱ制动机概述第一节ccb－ⅱ制动机简介一、什么是ccbⅱ制动系统？该新制动机的原创就是德国所产的klr型新制动机，后经美国予以改建，就是目前世界上最一流的制动机，尤其适用于于除雪空载列车的机车采用。
ccbⅱ刹车系统就是第二代微机掌控刹车系统，为在客运和货运机车上采用而设计。
该刹车系统将26l型新制动机和电子空气刹车设备相容。
ccbⅱ刹车系统就是基于微处理器的电空刹车控制系统，除了紧急制动促进作用的已经开始，所有逻辑就是微机掌控的。
二、ccb－ⅱ型制动机系统（epcu）由8个电脑模块组成，排列方式如下：bpcpercpdbtv16cp20cpbccp13cppsjbccb－ⅱ型制动机系统（epcu）各电脑模块作用为：bpcp-列车管控制。
ercp－平衡风缸演示掌控，无火折返塞门上装在面部。
dbtv－备份。
电脑失灵时，自动控制空气刹车。
16cp－促进作用管掌控。
20cp－平均值管掌控。
bccp－制动缸管掌控。
13cp－单独减轻掌控。
psjb－电源模块。
三、说明制动机系统各模块的名称及代号。
请问：掌控管路模块――u43弹簧停放模块――b40踏面打扫模块――b50利沙砂模块――f41继电器接口模块rim――b47处理器模块ipm――b46四、ccbⅱ刹车系统的优点就是什么？请问：（1）装配部分①采用管路柜集成组装，将epcu、ipm、irm、停车制动、撒砂装置、踏面清扫、升弓控制等模块安装在制动柜中，方便操作和检修②管路使用走廊地板下分散布置，管路相连接使用滚压式螺纹相连接方式满足用户刹车系统气密性建议（2）控制部分①ccbii使用微机(ipm)掌控模式，epcu上各部件为智能、可以更改模块②司机室lcdm制动显示屏具有本务/补机，客/货，列车管补风/不补风，列车管投入/切除等转换功能，且有系统自检，故障记录，报警等功能，方便司机操作③采用mgs2型防滑器，使制动更加有效、安全。

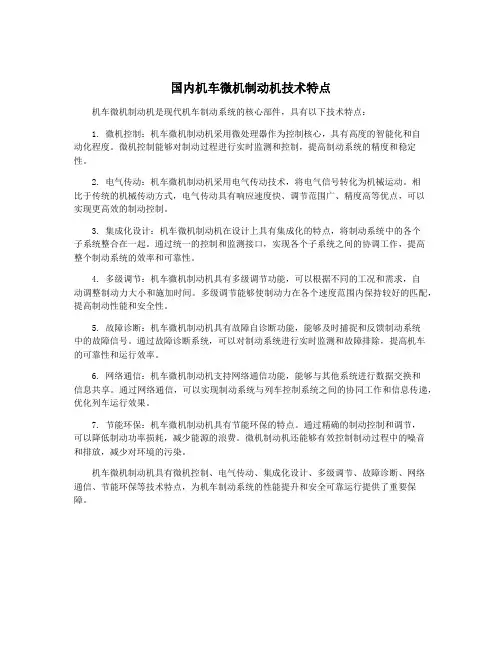

国内机车微机制动机技术特点机车微机制动机是现代机车制动系统的核心部件，具有以下技术特点：1. 微机控制：机车微机制动机采用微处理器作为控制核心，具有高度的智能化和自动化程度。
微机控制能够对制动过程进行实时监测和控制，提高制动系统的精度和稳定性。
2. 电气传动：机车微机制动机采用电气传动技术，将电气信号转化为机械运动。
相比于传统的机械传动方式，电气传动具有响应速度快、调节范围广、精度高等优点，可以实现更高效的制动控制。
3. 集成化设计：机车微机制动机在设计上具有集成化的特点，将制动系统中的各个子系统整合在一起。
通过统一的控制和监测接口，实现各个子系统之间的协调工作，提高整个制动系统的效率和可靠性。
4. 多级调节：机车微机制动机具有多级调节功能，可以根据不同的工况和需求，自动调整制动力大小和施加时间。
多级调节能够使制动力在各个速度范围内保持较好的匹配，提高制动性能和安全性。
5. 故障诊断：机车微机制动机具有故障自诊断功能，能够及时捕捉和反馈制动系统中的故障信号。
通过故障诊断系统，可以对制动系统进行实时监测和故障排除，提高机车的可靠性和运行效率。
6. 网络通信：机车微机制动机支持网络通信功能，能够与其他系统进行数据交换和信息共享。
通过网络通信，可以实现制动系统与列车控制系统之间的协同工作和信息传递，优化列车运行效果。
7. 节能环保：机车微机制动机具有节能环保的特点。
通过精确的制动控制和调节，可以降低制动功率损耗，减少能源的浪费。
微机制动机还能够有效控制制动过程中的噪音和排放，减少对环境的污染。
机车微机制动机具有微机控制、电气传动、集成化设计、多级调节、故障诊断、网络通信、节能环保等技术特点，为机车制动系统的性能提升和安全可靠运行提供了重要保障。

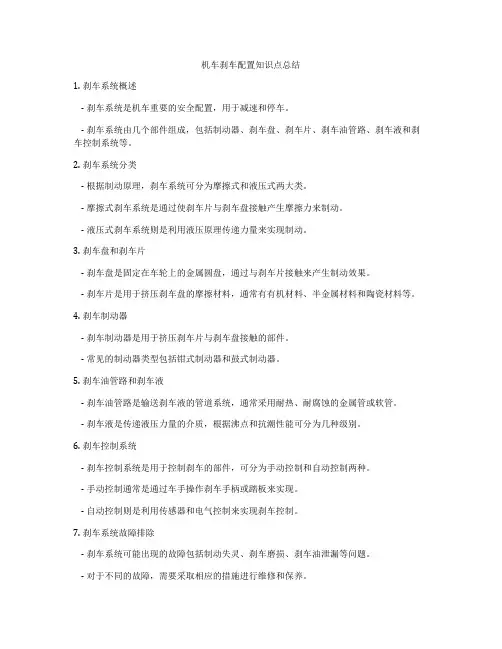

机车刹车配置知识点总结1. 刹车系统概述- 刹车系统是机车重要的安全配置，用于减速和停车。
- 刹车系统由几个部件组成，包括制动器、刹车盘、刹车片、刹车油管路、刹车液和刹车控制系统等。
2. 刹车系统分类- 根据制动原理，刹车系统可分为摩擦式和液压式两大类。
- 摩擦式刹车系统是通过使刹车片与刹车盘接触产生摩擦力来制动。
- 液压式刹车系统则是利用液压原理传递力量来实现制动。
3. 刹车盘和刹车片- 刹车盘是固定在车轮上的金属圆盘，通过与刹车片接触来产生制动效果。
- 刹车片是用于挤压刹车盘的摩擦材料，通常有有机材料、半金属材料和陶瓷材料等。
4. 刹车制动器- 刹车制动器是用于挤压刹车片与刹车盘接触的部件。
- 常见的制动器类型包括钳式制动器和鼓式制动器。
5. 刹车油管路和刹车液- 刹车油管路是输送刹车液的管道系统，通常采用耐热、耐腐蚀的金属管或软管。
- 刹车液是传递液压力量的介质，根据沸点和抗潮性能可分为几种级别。
6. 刹车控制系统- 刹车控制系统是用于控制刹车的部件，可分为手动控制和自动控制两种。
- 手动控制通常是通过车手操作刹车手柄或踏板来实现。
- 自动控制则是利用传感器和电气控制来实现刹车控制。
7. 刹车系统故障排除- 刹车系统可能出现的故障包括制动失灵、刹车磨损、刹车油泄漏等问题。
- 对于不同的故障，需要采取相应的措施进行维修和保养。
8. 刹车系统保养和注意事项- 定期检查刹车盘和刹车片的磨损情况，及时更换磨损严重的部件。
- 定期更换刹车液，保持刹车系统的正常运行。
- 注意刹车片和刹车盘的磨合，避免急剧加速和急剧刹车。
9. 刹车系统的升级和改装- 针对某些性能要求较高的用户，可以对刹车系统进行升级和改装，包括更换高性能刹车片、刹车盘，以及改进刹车控制系统。
总结：刹车系统是机车上最为重要的安全配置之一，了解和掌握刹车系统的知识可以帮助机车用户更好地保持机车运行的安全和可靠性。
通过对刹车系统的知识点总结，可以更好地理解刹车系统的工作原理和维护保养方法，从而保证机车的安全性和可靠性。

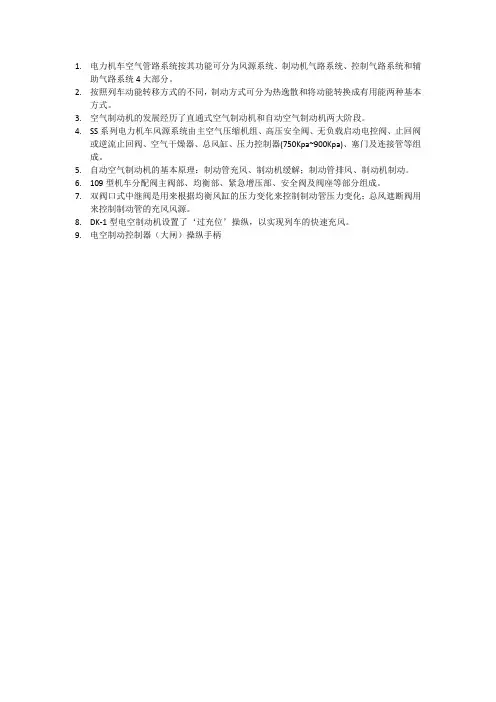

1.电力机车空气管路系统按其功能可分为风源系统、制动机气路系统、控制气路系统和辅
助气路系统4大部分。
2.按照列车动能转移方式的不同，制动方式可分为热逸散和将动能转换成有用能两种基本
方式。
3.空气制动机的发展经历了直通式空气制动机和自动空气制动机两大阶段。
4.SS系列电力机车风源系统由主空气压缩机组、高压安全阀、无负载启动电控阀、止回阀
或逆流止回阀、空气干燥器、总风缸、压力控制器(750Kpa~900Kpa)、塞门及连接管等组成。
5.自动空气制动机的基本原理：制动管充风、制动机缓解；制动管排风、制动机制动。
6.109型机车分配阀主阀部、均衡部、紧急增压部、安全阀及阀座等部分组成。
7.双阀口式中继阀是用来根据均衡风缸的压力变化来控制制动管压力变化；总风遮断阀用
来控制制动管的充风风源。
8.DK-1型电空制动机设置了‘过充位’操纵，以实现列车的快速充风。
9.电空制动控制器（大闸）操纵手柄。
我国机车制动机的发展自20世纪以来，我国机车制动技术一直在不断发展。
随着我国铁路建设的快速发展，机车制动技术也得到了持续的改进和提升，从最初的空气制动到现在的电子制动，我国机车制动技术已经取得了很大的进步。
下面将简要介绍我国机车制动机的发展历程。
一、空气制动技术20世纪初，我国的机车制动技术主要采用空气制动。
这种制动技术通过将压缩空气送入制动缸，推动制动鞋与车轮接触，从而达到制动的目的。
空气制动技术虽然在当时是一种较为先进的技术，但制动效果并不理想，尤其在重载货车上制动效果更加明显。
随着铁路运输的不断发展和机车制动需求的日益增加，我国的制动技术也开始迎来了新的发展。
二、液压制动技术20世纪60年代末期，我国开始引进液压制动技术。
液压制动技术采用液压传动来实现制动，相比于空气制动，液压制动技术具有制动力矩大、制动效果好等优点，因此得到了广泛的应用。
随着不断的改进和完善，我国的液压制动技术也逐渐成熟，并开始在机车制动系统中得到应用。
三、电子制动技术近年来，随着信息技术和电子技术的飞速发展，我国开始引进电子制动技术。
电子制动技术可以通过电子控制单元控制制动踏板、制动盘和制动鼓等制动部件，从而实现精准的制动控制。
这种技术不仅可以提高机车的制动性能，还可以实现列车的自动控制和精准停车，大大提高了铁路运输的安全性和效率。
四、发展趋势未来，随着铁路运输的进一步发展和技术的不断创新，我国机车制动技术将继续向着智能化、自动化和高效化方向发展。
随着新材料和新工艺的不断涌现，机车制动技术也将迎来新的突破和发展。
可以预见，我国机车制动技术在未来将会取得更加显著的成就，为我国铁路运输的发展做出更大的贡献。
五、新材料和新工艺的应用随着科技的不断进步，新材料和新工艺的应用也对我国机车制动技术的发展起到了至关重要的作用。
高强度、耐磨损的碳纤维材料的应用，可以大大提高制动部件的耐用性和可靠性；先进的制造工艺和加工技术，使得制动部件的精度和稳定性得到了显著提高。

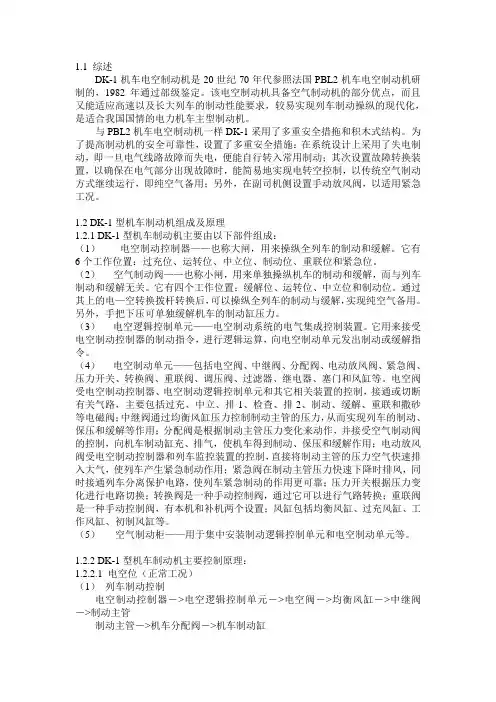

1.1 综述DK-1机车电空制动机是20世纪70年代参照法国PBL2机车电空制动机研制的，1982年通过部级鉴定。
该电空制动机具备空气制动机的部分优点，而且又能适应高速以及长大列车的制动性能要求，较易实现列车制动操纵的现代化，是适合我国国情的电力机车主型制动机。
与PBL2机车电空制动机一样DK-1采用了多重安全措拖和积木式结构。
为了提高制动机的安全可靠性，设置了多重安全措施：在系统设计上采用了失电制动，即一旦电气线路故障而失电，便能自行转入常用制动；其次设置故障转换装置，以确保在电气部分出现故障时，能简易地实现电转空控制，以传统空气制动方式继续运行，即纯空气备用；另外，在副司机侧设置手动放风阀，以适用紧急工况。
1.2 DK-1型机车制动机组成及原理1.2.1 DK-1型机车制动机主要由以下部件组成：（1）电空制动控制器——也称大闸，用来操纵全列车的制动和缓解。
它有6个工作位置：过充位、运转位、中立位、制动位、重联位和紧急位。
（2）空气制动阀——也称小闸，用来单独操纵机车的制动和缓解，而与列车制动和缓解无关。
它有四个工作位置：缓解位、运转位、中立位和制动位。
通过其上的电—空转换拨杆转换后，可以操纵全列车的制动与缓解，实现纯空气备用。
另外，手把下压可单独缓解机车的制动缸压力。
（3）电空逻辑控制单元——电空制动系统的电气集成控制装置。
它用来接受电空制动控制器的制动指令，进行逻辑运算，向电空制动单元发出制动或缓解指令。
（4）电空制动单元——包括电空阀、中继阀、分配阀、电动放风阀、紧急阀、压力开关、转换阀、重联阀、调压阀、过滤器、继电器、塞门和风缸等。
电空阀受电空制动控制器、电空制动逻辑控制单元和其它相关装置的控制，接通或切断有关气路，主要包括过充、中立、排1、检查、排2、制动、缓解、重联和撒砂等电磁阀；中继阀通过均衡风缸压力控制制动主管的压力，从而实现列车的制动、保压和缓解等作用；分配阀是根据制动主管压力变化来动作，并接受空气制动阀的控制，向机车制动缸充、排气，使机车得到制动、保压和缓解作用；电动放风阀受电空制动控制器和列车监控装置的控制，直接将制动主管的压力空气快速排入大气，使列车产生紧急制动作用；紧急阀在制动主管压力快速下降时排风，同时接通列车分离保护电路，使列车紧急制动的作用更可靠；压力开关根据压力变化进行电路切换；转换阀是一种手动控制阀，通过它可以进行气路转换；重联阀是一种手动控制阀，有本机和补机两个设置；风缸包括均衡风缸、过充风缸、工作风缸、初制风缸等。
和谐(héxié)1型电力机车CCB-II制动机一、和谐1型电力机车使用的CCB-II空气制动系统由4个部分组成：1、自动制动(即非直接制动)是通过电子制动阀EBV的自动制动手柄来实施控制的。
它通过控制列车管（BP)的充、排风来对实现对整个列车缓解、制动的控制。
在自动制动时，机车自身也将使用电制动。
2、单独制动由司机进行操作，仅用来控制机车制动缸制动和缓解。
3、后备制动(即纯空气制动)在主制动系统失效后，通过纯空气的司机制动阀控制列车管的排风，对整列车施加制动。
制动由司机制动阀在位置上的时间决定。
4、停车制动。
当机车静止且在非操控状态时，停车制动可确保机车不会溜动。
停车制动通过弹簧(tánhuáng)蓄能实现制动的，它通过位于每个司机室后墙上的两个按钮控制：一个用于施加停放制动，另外一个用于缓解停放制动。
两个按钮都将读入控制系统，以实现在重联车或同一列车中间部位机车的停车制动的制动与缓解。
当蓄电池主开关断开时，机车停车制动将自动处于制动状态。
为增加整列车的制动力，自动制动和机车电制动可以结合起来操作，实现空电混合制动。
二、CCB-II型空气制动机的构成1、CCB-II型空气制动机组成CCB-II型空气制动机组成由4个主要部件组成：电子制动阀、扩展集成处理模块、继电器接口模块、电-空控制单元。
2、电子制动阀(EBV)电子制动阀(EBV)上安装有自动制动手柄（大闸）和单独制动手柄（小闸）。
电子制动阀(EBV)链接在DP的LON网络上，并与电空制动屏（EPCU）中的5个“智能(zhì nénɡ)”模块进行实时通讯。
在电子制动阀(EBV)上，左侧是自动制动手柄（大闸），右侧是单独制动手柄（小闸），中间标牌上用汉语注明手柄的位置。
自动制动手柄（大闸）的档位包括运转位、初制动位、全制动位、抑制位、重联位和紧急制动位。
初制动位和全制动位之间是制动区。

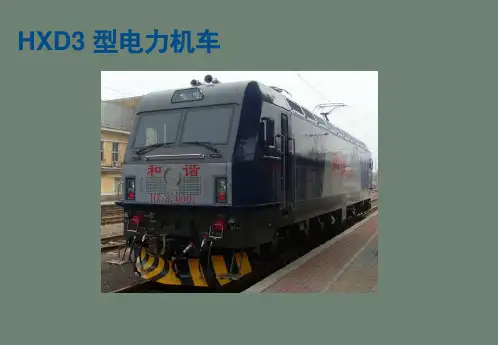

hxd3型电力机车制动系统总述汇报人：日期:•hxd3型电力机车制动系统概述•hxd3型电力机车制动系统组成及功能目录•hxd3型电力机车制动系统工作原理及流程•hxd3型电力机车制动系统性能参数与技术指标•hxd3型电力机车制动系统故障诊断与排除方法•hxd3型电力机车制动系统维护保养与注意事项目录01hxd3型电力机车制动系统概述制动系统是用于控制列车或机车速度、停车以及保持车辆在指定位置的设备。
制动系统定义制动系统在列车或机车的运行过程中发挥着至关重要的作用，它能够确保列车或机车的安全、准确和高效运行。
制动系统作用制动系统定义与作用hxd3型电力机车采用电制动和空气制动两种方式，其中电制动优先于空气制动。
制动方式制动控制制动性能制动系统采用先进的微机控制技术，能够实现精确的制动控制和调节。
hxd3型电力机车的制动性能优异，能够快速、准确地停车，并保持车辆在指定位置。
030201hxd3型电力机车制动系统特点制动系统发展历程与趋势随着技术的不断进步，列车或机车的制动系统也在不断发展。
从最初的机械制动到现在的电制动和空气制动，制动系统的性能和效率不断提高。
发展趋势未来，随着智能化、自动化技术的不断发展，列车或机车的制动系统将更加智能化、高效化。
同时，随着环保意识的不断提高，制动系统的环保性能也将成为未来发展的重要方向。
02hxd3型电力机车制动系统组成及功能采用压缩空气作为制动动力，通过控制气缸的充气和排气来实现列车的制动和缓解。
制动方式包括制动缸、制动阀、制动管路等部件，通过这些部件的相互作用，实现空气制动系统的功能。
制动装置通过司机室的操纵台或自动控制系统对空气制动系统进行控制，以满足列车在不同工况下的制动需求。
制动控制空气制动系统采用电制动技术，通过改变列车的牵引力来实现制动。
制动方式包括牵引电机、传动装置、控制系统等部件，通过这些部件的相互作用，实现电制动系统的功能。
制动装置通过司机室的操纵台或自动控制系统对电制动系统进行控制，以满足列车在不同工况下的制动需求。
机车制动机的工作原理嘿，朋友们！今天咱来聊聊机车制动机那神奇的工作原理。
你想想看，机车就像一匹烈马，得有个厉害的缰绳才能控制住它，而制动机就是这根缰绳啦！当机车风驰电掣地跑起来的时候，要是没有制动机，那可不得了，就像脱缰的野马一样，谁知道会闯出什么祸来呢！制动机的工作原理其实并不复杂。
简单来说，就是通过一系列的装置和操作，让机车能快速地停下来或者减速。
这就好像你跑步的时候，突然想停下来，你得调整自己的脚步和身体的平衡，对吧？咱先来说说这个“气”。
制动机里面有压缩空气，就像我们身体里的力气一样。
当需要制动的时候，这些气就开始发挥作用啦。
它们会推动各种零件动起来，就像一群小伙伴齐心协力完成一件大事儿。
然后呢，有刹车片呀，就像我们的鞋底，和车轮紧紧地贴在一起，产生摩擦力，让车轮慢下来或者停下来。
你说神奇不神奇？这刹车片就像是一个勇敢的卫士，死死地抓住车轮，不让它乱跑。
再看看那些制动阀之类的部件，它们就像是乐队的指挥家，有条不紊地指挥着气的流动和刹车片的动作。
要是没有它们，那可就乱套啦！你说这制动机是不是特别重要？要是没有它，那我们坐火车、骑机车得多危险呀！想象一下，要是火车到站了停不下来，那得造成多大的混乱呀！而且呀，制动机还得特别可靠。
就像我们每天都要吃饭睡觉一样，它得时刻准备好发挥作用。
不能关键时刻掉链子呀！它得能适应各种天气和路况，不管是大热天还是大冷天，不管是平坦的道路还是崎岖的山路。
所以说呀，机车制动机虽然看起来不起眼，但是它的作用可大了去了！它就像一个默默守护我们安全的英雄，在背后默默地付出。
我们得好好珍惜它，好好维护它，让它一直保持良好的状态。
总之呢，机车制动机就是这么神奇又重要的东西。
它让我们的出行更加安全，让我们能放心地享受机车带来的速度和激情。
我们可不能小瞧了它哦！原创不易，请尊重原创，谢谢!。
内燃机车JZ—7空气制动机的简介2．3自动制动阀Jz一7型自动制动阀是一种自动保压式的制动装置。
该阀安装在管座上．该阀控制制动管压力变化，通过司机操纵其手柄，实现制动机的各种性能与作用。
2 3 l自动制动阀的组成自动制动阀主要由阀体、管座、手柄、凸轮、调整阀、放风阀、重联柱塞阀、缓解柱塞阀等组成，见图8—13。
图8—13自动制动阀1一调整手轮；2调整阀盖；3一调整弹簧14一调整阀膜扳鞲鞴}5一排气阀16一供气阀，7一调整阀塞8一阀上盖；9一手柄}10一调整阀凸轮；ll一手柄轴}12一放风阀凸轮；13一重联柱塞阀凸轮}14一客，货车转换手柄；15一缓解柱塞阀凸轮}16客、货车转换阀117一管座118一阀傩；19一埋解挂塞阀}20一前盖；2l一重联柱塞闷；22一放风阀。
2 。
3．2自动制动阀的作用位置自动制动阀有7个作用位置。
司机操纵制动阀手柄从左至右依次为1一过充位；2一运转位3一最小减压位；4-最大减压位；5一过量减压位；6一手柄取出位；7一紧急制动位。
2．3．2．1过充位使制动管得到比规定的压力高30—40kPa过充压力．以加快制动管的充气速度。
2．3 .2．2运转位也称缓解位．是当列车运行或列车制动后需缓解时所置放的位置。
使制动管充气到规定压力，机车与车辆制动机缓解。
管号：1一均衡风缸管；2一制动管；3一总风管；4一中均管(中继阀均衡风缸管)；6一撒砂管l 7一过充管；8一总风遮断阀管；10一单独缓解管；ll一单独作用管。
Jz一7型制动阀安装于管座上，管座底部装有9根管子分别为：1一均衡风缸管；2一制动管;3一总风管；4一中均管；5一撒砂管; 6一过充管；7一总风遮断管；8一单独缓解管；9单独作用管。
2．3．2．3制动区制动区是对运行中的列车施行常用制动或调节运行速度所用的位置．其最小减压量是使制动管内空气压力降低40一60kPa；最大减压量是使制动管空气压力降低140一160kPa。
2．3．2．4过量减压位过量减压位用于制动缓解频繁。
