电缆沟活动防火墙

4电缆沟内防火墙汇总引言电缆沟是电力设施中不可缺少的一环，它是电力线路的重要组成部分，承载着各种电力线路，能够带来很好的效益。

但是电缆沟内存在大量的电缆和线路，一旦发生火灾，给施工和维护带来极大的危险和不便，甚至危及人身财产安全。

针对电缆沟内的防火问题，防火墙技术应运而生。

本文将基于四个电缆沟的实际情况，介绍电缆沟内常见的防火墙技术及其优缺点。

防火墙1防火墙1采用钢板混凝土墙体，防止火势蔓延，具有封闭、耐火、耐久等特点。

在防火建筑物中具有广泛的应用。

优点•钢板混凝土墙体强度大，耐火、抗震承受力强。

•操作简便，施工快捷，成本较低。

缺点•一旦墙体损坏，整个墙体不保护电缆沟，防护体系难以维持。

•墙体需要有足够的厚度，才能起到良好的防护效果。

防火墙2防火墙2采用可拆卸式防火墙，高效解决电缆敷设难、现场施工周期长等问题。

在保证高防护等级和施工安全的基础上，实现快速安装、拆卸和维护。

优点•维护方便，支持简易的拆除和重新安装。

•耐火、抗震承受力强，满足大多数电缆沟的防护需求。

缺点•相对于防火墙1，需要更高的维护成本，更长的可靠性检测周期。

•安装需要专业人员和设备的参与，相对施工难度高。

防火墙3防火墙3是在石棉钙硅板基础上采用耐火材料和耐火硅酸盐制作而成，适用于高压电缆和电线的防护。

该墙体能够起到良好的防火、耐久性和隔热效果。

优点•耐热、耐腐蚀，具有良好的防火效果。

•施工速度较快。

缺点•石棉钙硅板本身的强度较低，需要额外的加固措施。

•石棉钙硅板的生产、使用和处理会对环境造成危害。

防火墙4防火墙4采用漆面玻璃钢格栅。

该防火材料具有良好的耐腐蚀和耐火防护性能，在电缆敷设时可以大幅减少时间和资源成本，非常适用于电力、电信以及交通建设中多种电缆维护。

优点•轻质化，施工方便，可减少敷设时间和资源成本。

•耐热、耐久性好，能提供良好的防火效果。

缺点•漆面材料磨损较快，对基础格栅造成熔融等损坏，维护成本较高。

•格栅生产、使用和处理会对环境造成影响。

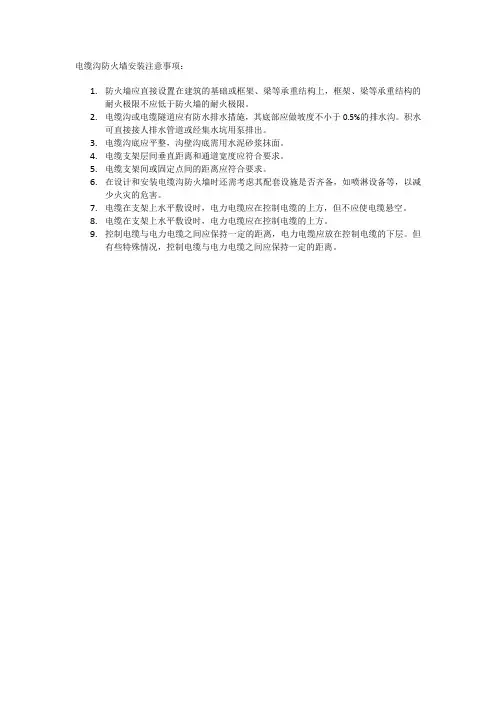

电缆沟防火墙安装注意事项：
1.防火墙应直接设置在建筑的基础或框架、梁等承重结构上，框架、梁等承重结构的
耐火极限不应低于防火墙的耐火极限。

2.电缆沟或电缆隧道应有防水排水措施，其底部应做坡度不小于0.5%的排水沟。

积水
可直接接人排水管道或经集水坑用泵排出。

3.电缆沟底应平整，沟壁沟底需用水泥砂浆抹面。

4.电缆支架层间垂直距离和通道宽度应符合要求。

5.电缆支架间或固定点间的距离应符合要求。

6.在设计和安装电缆沟防火墙时还需考虑其配套设施是否齐备，如喷淋设备等，以减
少火灾的危害。

7.电缆在支架上水平敷设时，电力电缆应在控制电缆的上方，但不应使电缆悬空。

8.电缆在支架上水平敷设时，电力电缆应在控制电缆的上方。

9.控制电缆与电力电缆之间应保持一定的距离，电力电缆应放在控制电缆的下层。

但
有些特殊情况，控制电缆与电力电缆之间应保持一定的距离。

.电缆沟内防火墙————————————————————————————————作者：————————————————————————————————日期：****工程标准工艺作业指导书（电气部分）工艺名称：电缆沟内防火墙工艺编号：010*******编制：时间：编制：年月日审核：年月日批准：年月日目录1.编制依据...................................................................................................... 错误!未定义书签。

2.标准工艺概述.............................................................................................. 错误!未定义书签。

2.1拟应用的标准工艺名称、作业地点和作业范围................................... 错误!未定义书签。

2.2工艺特点................................................................................................... 错误!未定义书签。

3.作业前准备工作和条件.............................................................................. 错误!未定义书签。

3.1人员准备................................................................................................... 错误!未定义书签。

3.2机械准备................................................................................................... 错误!未定义书签。

**工程防火墙制作、屏柜封堵、电缆管孔洞封堵等防火封堵施工方案**公司**工程电气安装工程施工项目部（章）年月日批准：年月日审核：年月日编写：年月日目录一、概述 (1)二、编制依据 (1)三、作业流程 (1)四、风险识别与与预控 (1)五、作业准备 (2)1．技术准备 (2)2.材料准备 (2)3.人员准备 (2)4.工器具准备 (2)六、作业指导 (3)1．开关柜、控制屏、配电盘底部电缆孔洞封堵 (3)2.电缆沟防火墙制作 (3)3.电缆管封堵 (4)4.注意事项 (4)七、质量控制措施 (4)1.材料控制 (4)2.工艺质量控制 (5)3.质量管理及检验 (5)一、概述为了完善升压站防火阻燃措施，避免减少因电缆等着火引起的恶性事故，以保证升压站的正常生产。

特编此施工方案已指导防火封堵施工过程。

二、编制依据序号引用资料名称1 《电力工程电缆防火封堵施工工艺导则》 DLT 5707-20142 《国家电网变电所工程电气施工工艺示范手册》（电气部分）3 《电缆防火措施设计和施工验收标准》DLGJ154-20004 《电力设备典型消防规程》DL5027-20155 《电气装置安装工程电缆线路施工及验收规范》GB50168-20066 《电气装置安装工程质量检验及评定规程》DL/T5161.1～5161.17-2002三、作业流程四、风险识别与与预控序号作业内容风险因素预控措施1 防火墙制作绊倒电缆沟支架电缆已安装空间较狭小行走容易出现绊倒出现伤害。

故作业区进行安全交底，整理作业周围环境。

碰伤、擦伤作业前安全交底，穿戴好劳保用品。

搬运砸伤搬运阻火模块，柔性有机堵料时选用小推车，堆放好后才开始搬运，严防出现掉落砸伤手脚。

防火墙制作施工准备屏柜防火封堵电缆管及孔洞封堵刷防火涂料盖板防火墙标识质量验收五、作业准备1．技术准备（1）熟悉图纸，明确施工位置及制作要求；（2）作业前技术人员分配作业内容，并进行相关安全技术交底；（3）明确各人员各自职责。

晋煤集团供电分公司电缆防火工程技术要求批准：审核：编制：日期：2010年9月18日山西晋城无烟煤矿业集团有限责任公司供电分公司电缆防火工程技术要求1、总则1.1 本技术要求的使用范围仅限于山西晋城无烟煤矿业集团有限责任公司供电分公司电缆防火工程。

1.2 本技术要求提出的是最低限度的技术要求，并未对一切技术细节作出详尽规定，也未充分引述有关标准和规范的条文。

施工方应提供符合本技术要求和有关标准的优质施工工艺及产品。

1.3施工方应仔细阅读本技术要求中的全部条款，可提供比本技术要求中规定的性能更好的材料和工艺，以便业主选择。

1.4施工方在投标前到现场勘查，拿出符合现场的可行方案，防腐后的避雷针应符合现行的国家及行业标准。

1.5 在本技术要求确定之后，业主有权因标准或规程规范发生变化而提出一些补充要求，具体项目由双方共同商定。

1.6本技术要求所使用的标准如与施工方所执行的标准不一致时，取较高标准执行。

1.7在合同签订以后，业主有权因规范、标准、规程发生变化而提出一些补充要求。

1.8 施工方在施工前应预先编制施工方案和措施，经业主审核后方可进行施工。

2 、实施方式及工程概况由于电缆沟内电缆过多，电缆与电缆交叉、叠压现象过多，要准确统计防火电缆实际长度，需移动电缆，涂刷防火涂料还需移动电缆，为减少电缆移动次数，避免重复劳动，采取“先确定电缆防火（包括防火墙）单价，以现场签证的形式确定工程量，竣工后按实际工程量乘以单价进行结算”的方式进行该项目的实施。

本次供电分公司电缆防火工程的范围：对各变电站电缆沟内的所有一次电缆以及一、二次电缆同沟敷设的二次电缆进行防火涂料涂刷，具体范围如下。

各变电站防火墙的制作地点见附表。

寺河工区6个变电站，分别是寺河110KV变电站旧35kv地下室，新35kv地下室的一次电缆进行防火涂刷，站内电缆沟内的一次电缆进行防火涂刷；东山35KV变电站东西6KV室联络电缆、电容器室、消弧线圈室内的电缆沟及站内电缆沟的一次电缆进行防火涂刷；岳城35KV变电站电缆室内的一次电缆进行防火涂刷；东风井35KV变电站电容器室，35KV配电室，6KV配电室站内的电缆沟及站内电缆沟内的一次电缆进行防火涂刷；工广35KV变电站西井区一次电缆夹层内一次电缆进行防火涂刷；三水沟35KV变电站6KV室电缆沟内的一次电缆进行防火涂刷。

电缆沟防火墙的设置标准
“电缆沟防火墙的设置标准”
电缆沟防火墙是一种重要的设备，用于防止电缆沟内火灾蔓延和保护周边环境安全。

为了确保其正常运行和有效性，以下是关于电缆沟防火墙的设置标准。

首先，电缆沟防火墙的设置位置应根据建筑物和电缆系统的布局来确定。

它应尽可能靠近电缆通道的出入口，并覆盖所有电缆进出口。

这样可以确保在火灾发生时，防火墙能够及时阻止火势蔓延。

其次，电缆沟防火墙的材料应选择具有良好的耐火性能和隔热性能的材料。

常见的材料包括防火板、防火涂料和防火玻璃等。

这些材料能够有效地隔离火源，并阻止火势通过防火墙向周围扩散。

另外，电缆沟防火墙的高度和宽度应符合相关的标准要求。

一般来说，防火墙的高度应大于或等于电缆沟的深度，宽度应足够以容纳
电缆的数量和尺寸。

这样可以保证防火墙能够完全封闭电缆沟，并阻止火势从中传播。

此外，电缆沟防火墙的安装应符合相关的安全规范和操作要求。

在安装过程中，应确保防火墙与电缆沟之间没有间隙，以避免火势通过缝隙扩散。

同时，还应定期检查和维护防火墙，确保其完好无损并及时修复任何损坏部分。

总之，电缆沟防火墙的设置标准是一项关乎电缆系统和建筑物安全的重要工作。

通过选择合适的位置、材料和尺寸，并遵守相关的安全规范和操作要求，可以确保防火墙具有良好的防火效果和可靠性。

只有这样，我们才能有效地保护电缆系统和周围环境的安全。

电缆防火的要求和措施1 一般规定1.1 对电缆可能着火蔓延导致严重事故的回路、易受外部影响波及火灾的电缆密集场所，应设置适当的阻火分隔，并应按工程重要性、火灾概率及其特点和经济合理等因素，采取下列安全措施：（1）实施阻燃防护或阻止延燃。

（2）选用具有阻燃性的电缆。

（3）实施耐火防护或选用具有耐火性的电缆。

（4）实施防火构造。

（5）增设自动报警与专用消防装置。

1.2 阻火分隔方式的选择，应符合下列规定：（1）电缆构筑物中电缆引至电气柜、盘或控制屏、台的开孔部位，电缆贯穿隔墙，楼板的孔洞处、工作井中电缆管孔等均应实施阻火封堵。

（2）在隧道或重要回路的电缆沟中的下列部位，宜设置阻火墙（防火墙）：1）公用主沟道的分支处。

2）多段配电装置对应的沟道适当分段处。

3）长距离沟道中相隔约200m或通风区段处。

4）至控制室或配电装置的沟道入口、厂区围墙处。

（3）在竖井中，宜每隔7m设置阻火隔层。

1.3 实施阻火分隔的技术特性，应符合下列规定：（1）阻火封堵、阻火隔层的设置，应按电缆贯穿孔洞状况和条件，采用相适合的防火封堵材料或防火封堵组件。

用于电力电缆时，宜使对载流量影响较小；用在楼板竖井孔处时，应能承受巡视人员的荷载。

阻火封堵材料的使用，对电缆不得有腐蚀和害。

（2）阻火墙的构成，应采用适合电缆线路条件的阻火模块、防火封堵板材、阻火包等软质材料，且应在可能经受积水浸泡或鼠害作用下具有稳固性。

（3）除通向主控室、厂区围墙或长距离隧道中按通风区段分隔的阻火墙部位应设置防火门外，其他情况下，有防止窜燃措施时可不设防火门，防窜燃方式，可在阻火墙紧靠两侧不少于1m区段所有电缆上施加防火涂料、包带或设置挡火板等。

（4）阻火墙、阻火隔层和阻火封堵的构成方式，应按等效工程条件特征的标准试验，满足耐火极限不低于1h的耐火完整性、隔热性要求确定。

当阻火分隔的构成方式不为该材料标准试验的试件装配特征涵盖时，应进行专门的测试论证或采取补加措施；阻火分隔厚度不足时，可沿封堵侧紧靠的约1区段电缆上施加防火涂料或包带。

电缆沟防火墙规范电缆沟是一种用于承载电缆、线路和管道的设备，其作用是保护电缆和线路免受外界环境的损害，并且确保电缆和线路的正常运行。

为了防止电缆沟发生火灾事故，需要制定一套严格的防火墙规范。

本文将从设计、材料选择、施工等方面对电缆沟防火墙的规范进行详述。

首先，在电缆沟设计中，应考虑到防火墙的设置。

防火墙应设置在电缆沟与周围建筑物之间，起到隔离火灾蔓延的作用。

防火墙的宽度应符合国家标准，并根据所承载的电缆和线路的数量来确定。

此外，防火墙的高度应满足防火区域的要求，一般高度不低于2米。

其次，在材料选择上，应使用防火性能良好的材料。

防火墙的材料应具有良好的耐火性能、隔热性能和抗冲击性能。

一般建议使用钢板或混凝土作为防火墙的材料，其厚度应根据电缆沟的要求确定。

另外，防火墙的外表面应涂刷防火涂料，以增强其耐火性能。

第三，在施工过程中，需要注意以下事项。

首先，应确保防火墙的建筑结构牢固，不得出现开裂或松动的情况。

其次，在施工过程中要严格执行安全操作规程，确保施工过程中不产生火源。

同时，在施工结束后，应进行防火墙的检查和验收，确保其符合设计要求和安全标准。

最后，在使用和维护阶段，需要定期检查和维护防火墙。

定期检查应包括对防火墙的表面和结构进行检查，发现问题及时修复。

此外，还应定期清理电缆沟周围的可燃物，确保火灾发生时不会对防火墙造成威胁。

同时，还应定期对防火墙进行演练，提高人员应对火灾事故的能力。

综上所述，电缆沟防火墙规范是确保电缆沟安全运行的重要措施。

通过科学合理的设计、材料选择和施工，可以有效预防火灾事故的发生。

同时，在使用和维护阶段要定期检查和维护，确保防火墙的可靠性。

只有严格按照规范进行操作才能保障电缆沟的安全运行，保护电缆和线路的正常运行。
