伺服电机的选型计算方法伺服电机是一种应用于自动控制系统中的电动机,它具有高精度、高速度、高可靠性和高动态性等特点,广泛应用于工业自动化领域。
在进行伺服电机选型计算时,需要考虑以下几个方面:1.负载特性分析:首先需要对负载进行特性分析,包括负载的惯性矩、负载力矩和负载转矩等参数的测量和计算。
负载特性分析是伺服电机选型计算的基础,它直接影响到电机输出的动力和转速。
2.动力需求计算:在进行伺服电机选型计算时,需要考虑到所需的动力大小。
动力大小与负载的力矩和转速有关,可以通过下式计算:动力大小=负载力矩×负载转速动力大小的计算可以参考负载特性分析中得到的参数。
3.转矩需求计算:转矩需求是指伺服电机在运行过程中所需的最大转矩。
转矩需求可以通过下式计算:转矩需求=负载转矩+惯性转矩负载转矩和惯性转矩可以通过负载特性分析中得到的参数进行计算。
4.速度需求计算:速度需求是指伺服电机在运行过程中所需的最大转速。
速度需求可以通过下式计算:速度需求=负载转速+加速度×加速时间负载转速是伺服电机在运行过程中所需的最大转速,加速度是伺服电机在加速阶段的加速度大小,加速时间是加速阶段的时间。
5.动态性能计算:伺服电机的动态性能是指其快速响应的能力,包括动态转矩响应和动态速度响应。
动态性能的计算需要考虑到转矩和速度的波动范围,以及加速度和减速度的大小。
6.选型参数计算:在进行伺服电机选型计算时,还需要考虑到电机的额定功率、额定转矩、额定转速、额定电压和额定电流等参数。
这些参数可以通过上述计算得到,也可以通过伺服电机的性能曲线和规格表进行查询。
总之,伺服电机的选型计算方法需要综合考虑负载特性、动力需求、转矩需求、速度需求和动态性能等方面的因素。
同时,还需要根据具体的应用场景和要求进行合理的选型。
选择伺服电机时,首先要考虑的是功率的选择。
一般应注意以下两点:1.如果选择的电机功率太小,就会出现“小马车”现象,会导致电机长期过载,由于发热而损坏绝缘,甚至烧坏电机。
2.如果电动机功率太大,就会出现“大手拉车”现象,其输出机械功率不能得到充分利用,功率因数和效率不高,不仅不利于用户和电网。
而且还会造成电能浪费。
也就是说,电动机功率既不能太大也不能太小。
为了正确选择电动机功率,必须进行以下计算或比较:P = F * V / 100(其中p是计算出的功率,以KW为单位,f是所需的拉力,以n为单位,v是工作机的线速度m / s)另外,最常用的方法是通过类比选择电动机的功率。
所谓的类比法是比较类似生产机械中使用的电动机的功率。
具体方法是知道该装置或附近其他装置中类似生产机械使用了多少功率电动机,然后选择具有类似功率的电动机进行调试。
调试的目的是验证所选电动机是否与生产机械匹配。
验证方法是使电动机带动生产机械运转,用钳形电流表测量电动机的工作电流,并将测量的电流与电动机铭牌上标记的额定电流进行比较。
如果电动机的实际工作电流与标在脾脏上的额定电流相差不大,则表明所选电动机的功率合适。
如果电机的实际工作电流比铭牌上标明的额定电流低70%,则表明电机功率太大,应更换功率较小的电机。
如果测得的电动机工作电流比铭牌上标出的额定电流大40%以上,则表明电动机功率过小,应更换功率较大的电动机。
实际上,它应该是考虑转矩(转矩),电动机功率和转矩的计算公式。
T =9550p / n。
其中:P功率,kw;N-电机额定转速,r / min;T扭矩,Nm。
电动机的输出扭矩必须大于工作机械所需的扭矩,并且通常需要安全系数。
机械功率公式:P = T * N / 97500P:功率单位W;T:扭矩,g / cm;N:转速,以r / min为单位。
伺服电机选型与计算
每种型号电机的规格项内均有额定转矩、最大转矩及电机惯量等参数,各参数与负载转矩及负载惯量间必定有相关联系存在,选用电机的输出转矩应符合负载机构的运动条件要求,如加速度的快慢、机构的重量、机构的运动方式(水平、垂直、旋转)等;运动条件与电机输出功率无直接关系,但是一般电机输出功率越高,相对输出转矩也会越高。
因此,不但机构重量会影响电机的选用,运动条件也会改变电机的选用。
惯量越大时,需要越大的加速及减速转矩,加速及减速时间越短时,也需要越大的电机输出转矩。

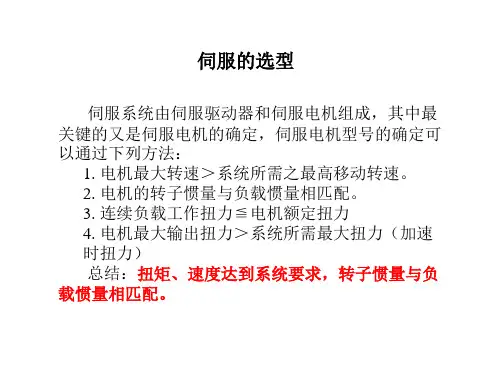

选用伺服电机规格时,依下列步骤进行。
(1)明确负载机构的运动条件要求,即加/减速的快慢、运动速度、机构的重量、机构的运动方式等。
(2)依据运行条件要求选用合适的负载惯最计算公式,计算出机构的负载惯量。
(3)依据负载惯量与电机惯量选出适当的假选定电机规格。
(4)结合初选的电机惯量与负载惯量,计算出加速转矩及减速转矩。
(5)依据负载重量、配置方式、摩擦系数、运行效率计算出负载转矩。
(6)初选电机的最大输出转矩必须大于加速转矩加负载转矩;如果不符合条件,必须选用其他型号计算验证直至符合要求。
(7)依据负载转矩、加速转矩、减速转矩及保持转矩,计算出连续瞬时转矩。
(8)初选电机的额定转矩必须大于连续瞬时转矩,如果不符合条件,必须选用其他型号计算验证直至符合要求。
(9)完成选定。
伺服电机选型计算
1.负载惯量计算
负载惯量是指负载的转动惯量,计算方式为质量乘以质心距离平方。
负载惯性大会对电机的加速度和精度要求产生一定的影响。
伺服电机需要
具备足够的能力来加速和控制负载。
负载惯量的计算公式为:
J=m*r^2
其中,J表示负载的转动惯量,m表示负载的质量,r表示负载的质
心距离。
根据实际情况确定负载的质量和质心距离,可以估算负载的转动惯量。
2.加速度计算
加速度是指负载达到一定速度所需的时间。
加速度较大可以提高生产
效率,但可能会引起震动和噪音。
确定合适的加速度需要根据应用需要进
行权衡。
加速度的计算公式为:
a=(ωf-ωi)/t
其中,a表示加速度,ωf表示最终速度,ωi表示初始速度,t表示
加速时间。
3.扭矩计算
扭矩是伺服电机提供的力矩,其大小决定了电机的最大负载能力。
根据应用需求可以计算出负载所需的最大扭矩。
扭矩的计算公式为:
T=J*α
其中,T表示所需的最大扭矩,J表示负载的转动惯量,α表示加速度。
4.功率计算
功率是指电机输出的机械功率,也是伺服电机选型的一个重要参数。
根据应用需求可以计算出对应负载的最大功率。
功率的计算公式为:
P=M*ω
其中,P表示功率,M表示扭矩,ω表示角速度。
5.速度计算
速度是指电机的转速,根据应用需求可以计算出所需的最大速度。
速度的计算公式为:
V=ω*r
其中,V表示速度,ω表示角速度,r表示负载的质心距离。
伺服电机选型计算公式伺服电机选择的时候,首先一个要考虑的就是功率的选择。
一般应注意以下两点:1。
如果电机功率选得过小.就会出现“小马拉大车”现象,造成电机长期过载,使其绝缘因发热而损坏,甚至电机被烧毁。
2。
如果电机功率选得过大.就会出现“大马拉小车”现象,其输出机械功率不能得到充分利用,功率因数和效率都不高,不但对用户和电网不利。
而且还会造成电能浪费。
也就是说,电机功率既不能太大,也不能太小,要正确选择电机的功率,必须经过以下计算或比较:P=F*V/100(其中P是计算功率,单位是KW,F是所需拉力,单位是N,V是工作机线速度m/s)此外.最常用的是采用类比法来选择电机的功率。
所谓类比法,就是与类似生产机械所用电机的功率进行对比。
具体做法是:了解本单位或附近其他单位的类似生产机械使用多大功率的电机,然后选用相近功率的电机进行试车。
试车的目的是验证所选电机与生产机械是否匹配。
验证的方法是:使电机带动生产机械运转,用钳形电流表测量电机的工作电流,将测得的电流与该电机铭牌上标出的额定电流进行对比。
如果电功机的实际工作电流与铭脾上标出的额定电流上下相差不大,则表明所选电机的功率合适。
如果电机的实际工作电流比铭牌上标出的额定电流低70%左右.则表明电机的功率选得过大,应调换功率较小的电机。
如果测得的电机工作电流比铭牌上标出的额定电流大40%以上.则表明电机的功率选得过小,应调换功率较大的电机。
实际上应该是考虑扭矩(转矩),电机功率和转矩计算公式。
即T = 9550P/n式中:P —功率,kW;n —电机的额定转速,r/min;T —转矩,Nm。
电机的输出转矩一定要大于工作机械所需要的转矩,一般需要一个安全系数。
机械功率公式:P=T*N/97500P:功率单位W;T:转矩,单位克/cm;N:转速,单位r/min。
