下载文档原格式

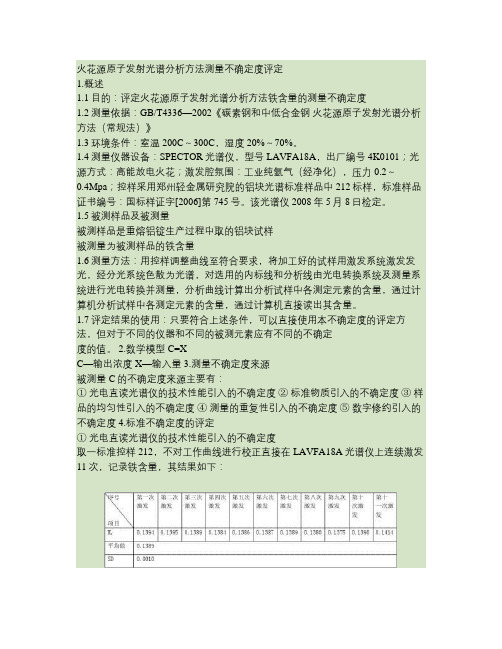

火花源原子发射光谱分析方法测量不确定度评定1.概述1.1目的：评定火花源原子发射光谱分析方法铁含量的测量不确定度1.2测量依据：GB/T4336—2002《碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）》1.3环境条件：室温200C～300C，湿度20%～70%。
1.4测量仪器设备：SPECTOR光谱仪，型号LAVFA18A，出厂编号4K0101；光源方式：高能放电火花；激发腔氛围：工业纯氩气（经净化），压力0.2～0.4Mpa；控样采用郑州轻金属研究院的铝块光谱标准样品中212标样，标准样品证书编号：国标样证字[2006]第745号。
该光谱仪2008年5月8日检定。
1.5被测样品及被测量被测样品是重熔铝锭生产过程中取的铝块试样被测量为被测样品的铁含量1.6测量方法：用控样调整曲线至符合要求，将加工好的试样用激发系统激发发光，经分光系统色散为光谱，对选用的内标线和分析线由光电转换系统及测量系统进行光电转换并测量，分析曲线计算出分析试样中各测定元素的含量，通过计算机分析试样中各测定元素的含量，通过计算机直接读出其含量。
1.7评定结果的使用：只要符合上述条件，可以直接使用本不确定度的评定方法，但对于不同的仪器和不同的被测元素应有不同的不确定度的值。
2.数学模型 C=XC—输出浓度 X—输入量 3.测量不确定度来源被测量C的不确定度来源主要有：①光电直读光谱仪的技术性能引入的不确定度②标准物质引入的不确定度③样品的均匀性引入的不确定度④测量的重复性引入的不确定度⑤数字修约引入的不确定度 4.标准不确定度的评定①光电直读光谱仪的技术性能引入的不确定度取一标准控样212，不对工作曲线进行校正直接在LAVFA18A光谱仪上连续激发11次，记录铁含量，其结果如下：光谱仪的技术性能引入的不确定度服从均匀分布，故K=则其标准不确定度为：UC1=SD/=0.0010/=0.0006 ②标准物质引入的不确定度我单位作为控样的标准物质为212标样，证书显示铁含量为0.140，标准偏差为0.002即UC2=0.002③样品的均匀性引入的不确定度从我单位内部分析的重熔铝锭试样中随机抽取编号为2512—08号样为例，受样品体积的限制，最多车制4次，每车制一次激发3个点，共激发12点进行评定，记录铁含量如下表：第一次车制铁含量X1=0.128 X2=0.124 X3=0.134 第二次车制铁含量X4=0.129X5=0.136 X6=0.127 第三次车制铁含量X7=0.133 X8=0.128 X9=0.131 第四次车制铁含量X10=0.138 X11=0.130 X12=0.135 SD=0.0042该项标准不确定度为UC3=SD/n=0.0093/=0.001④测量的重复性引入的不确定度取一均匀铝样激发10次得到铁含量结果如下表故标准不确定度为UC4=SD=0.0004⑥数字修约引入的不确定度计算机给出的铁含量为四位小数,检测结果最终依据“四舍六入五留双”的规则保留两位小数,数字修约导致的不确定度服从均匀分布,故该项不确定度UC5=0.005/3=0.0035.合成标准不确定度UC=UC12+UC22+UC32+UC42+UC52 =0.00386.扩展标准不确定度根据惯例，取包含因子K=2，置信概率P≈95%，则扩展不确定度为U=K×UC=2×0.0038=0.0076由于本检测室检测报告中铁含量仅保留2位小数，故取U=0.017.测量不确定度报告对铝样2512—08检测的铁含量为0.13，则检测结果为 C=C+U=错误！未指定书签。
直读光谱法测定低合金钢中碳的测量不确定度评定报告测量不确定度是评价测量结果的可靠性和可信度的重要指标之一、在直读光谱法测量低合金钢中碳含量时，测量不确定度评定是必不可少的环节。
一、引言本文针对直读光谱法测量低合金钢中碳含量的测量不确定度进行评定，目的是为了更准确、可信地评估该测量方法的适用性和测量结果的可靠性。
二、实验流程1.样品制备：从低合金钢中制备一系列不同碳含量的样品。
2.仪器：使用直读光谱仪对样品进行碳含量测量。
3.实验操作：根据仪器操作手册的要求，将待测样品放入仪器进行测量。
4.数据处理：将测得的光谱数据进行分析，并计算出样品的碳含量。
三、确定因素1.仪器误差：直读光谱仪所带来的误差是影响测量结果不确定度的重要因素之一、通过仪器的精度等级和最小分度值，可以评估仪器误差的大小。
2.操作误差：仪器的使用者在操作过程中可能产生的误差，如读数误差、操作不规范等。
3.样品制备误差：样品制备过程中可能存在的误差，如样品准备不均匀、化学反应的温度和时间控制不准确等。
四、评定方法1.统计方法：通过对多次重复测量数据的统计分析，计算出均值和标准偏差，从而评估测量结果的可靠性。
2.置信区间法：根据测量结果的置信区间范围，确定测量结果的不确定度。
3.模拟方法：通过对实验过程进行模拟，对各种影响因素进行量化分析，从而评估测量结果的不确定度。
五、实验结果与讨论根据实验数据的统计分析，得出测量结果的均值和标准偏差，进而计算出测量结果的不确定度。
同时，进行了置信区间法和模拟方法的评估，得到相应的测量不确定度。
六、结论七、改进建议1.提高仪器的精度等级，更新仪器以提高测量结果的准确性。
3.在样品制备过程中加强控制，严格控制反应条件，以提高样品制备的准确性。
4.进行更多的重复测量，扩大样本量，进一步提高统计分析的可靠性。
总之，本文通过对直读光谱法测量低合金钢中碳含量的测量不确定度进行评定，提出了改进建议，旨在提高该测量方法的可靠性和测量结果的准确性。
光电直读光谱仪测定碳素钢中C、Si、Mn、P、S元素含量的不确定度评定1 目的用光电直读光谱法测定碳素钢中C、Si、Mn、P、S元素的含量。
2 试验部分试验设备：光电直读光谱仪WLD—4C（北京现代瑞利）试验方法：依据GB/T4336—2002《碳素钢和中低合金钢火花源原子发射光谱分析法（常规法）》进行试验。
试验过程：先用标准试样对直读光谱仪进行校准，然后用光谱磨样机将试样表面加工成光洁平面，置于直读光谱仪的激发台上，加电激发，平行测试5次。
3 不确定度来源分析从整个操作过程分析，影响光谱分析元素不确定度的因素有以下几个方面：（1）人员。
包括测试人员的质量意识、技术水平、熟练程度及身体素质。
测试人员对试样的激发操作点不同引起测试结果偏差。
（2）仪器。
光谱仪的稳定性；光源的性能及其再现性；氩气系统的稳定程度（包括净化程度、压力、流量等）；试样加工设备及电源稳压系统的精密度和所有这些设备的维护保养状态；引起光谱仪的工作曲线的不确定度；标准试样的不确定度，导致分析曲线的不确定度。
（3）试样。
包括试样成分的均匀性，重复性，热处理状态及组织结构状态。
标准试样及控制试样成分的均匀性，成分含量标准的可靠性、其组织结构与被测试样的组织结构的同一性以及制样表面的光洁度。
（4）分析方法。
分析方法本身的不确定度。
校准曲线的制作及其拟合程度，操作规程（包括仪器参数的选择，干扰元素的修正方式等）。
（5）环境。
实验室的温度、湿度、噪声和清洁条件等。
4 建立数学模型建立与被测量有影响的量的函数关系：y=x+b式中：y—修正值x—测量值b—校正值5 分析计算各相对标准不确定度5.1 由测试人员引起的不确定度光谱分析试验由同一测试人员进行试验，不存在技术水平、操作熟练程度方面的偏差，因此由人员引起的不确定度可以忽略。
5.2 直读光谱仪的相对标准不确定度根据直读光谱仪的计量校准证书，可以得出当K=2时的各元素的扩展不确定度，见表1：表1 直读光谱仪校准证书中各元素的不确定度元素 C Si Mn P S标准值1.27 0.517 1.27 0.040 0.026/%扩展不确定度0.02 0.010 0.022 0.003 0.004/%(k=2)分别计算可以得到相对标准不确定度：311,110874.727.1202.0)()()(-⨯=⨯=⋅=C w k C U C u rel ；311,110671.9517.02010.0)()()(-⨯=⨯=⋅=Si w k Si U Si u rel ；311,110661.827.12022.0)()()(-⨯=⨯=⋅=Mn w k Mn U Mn u rel ；211,110750.3040.02003.0)()()(-⨯=⨯=⋅=P w k P U P u rel ；211,110692.7026.02004.0)()()(-⨯=⨯=⋅=S w k S U S u rel 。

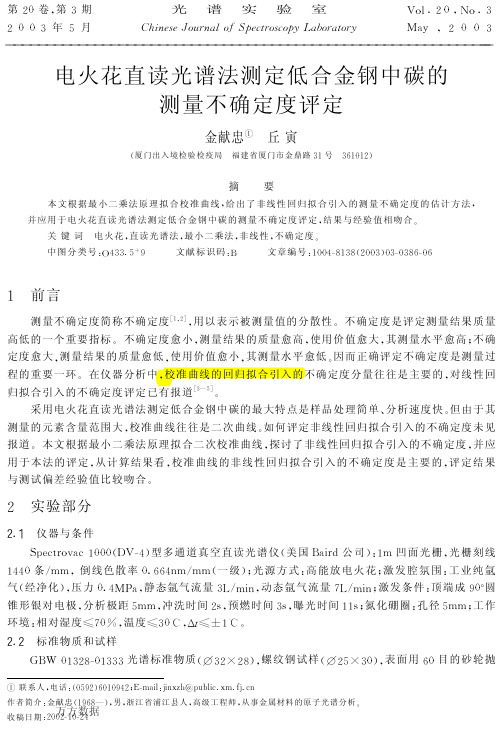

直读光谱法测定低合金钢中碳的测量不确定度一、概述1、目的用直读光谱法测定低合金钢中碳的测量不确定度。
2、检测依据的标准GB/T4336-2002碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）3、检测使用的仪器设备和检测环境（1）直读光谱仪：Q8 Magellan（德国利曼）型多通道真空直读光谱仪。
光栅刻线数高2400线/毫米、光栅焦距750毫米、波长围110nm–800nm、真空度不高于0.03mmHg、色散（一级谱线）0.52nm/mm、（二级谱线）0.26nm/mm、（三级谱线）0.13nm/mm。
工作环境: 相对湿度45%,温度23℃,Δt≤±2℃。
（2）标准物质和试样GBW01328-01333光谱标准物质(φ32×28),低合金钢试样(30mm×30mm×30mm),表面用60目的砂轮抛光。
（3）校准曲线拟合每块标准物质激发3点(RSD≤3%),根据元素含量与元素的相对光强进行曲线拟合。
（4）试验程序按GB/T4336-2002标准进行测定,分析线为C193.0nm,标线为Fe 271.4nm。
分析试样激发两次(两次结果超过本实验室允许差时,须重新分析),结果取平均值。
二、不确定度来源电火花直读光谱法测定低合金钢中碳的不确定度主要来自试样的不均匀性、电火花光源的不稳定性、光电倍增管负高压的不稳定性、光电流与光强的转换过程、温湿度变化引起的分光系统的漂移、校准曲线的线性拟合、标准物质的定值。
其中前4个因素对测定结果产生的不确定度集中表达在校准曲线回归拟合引入的不确定度；由于每次的实验环境是严格控制的,可以认为仪器标准化后的一定时间温度和湿度几乎不发生变化,本文把温度和湿度变化引起的分光系统的漂移对测量结果所产生的不确定度予以忽略；因而电火花直读光谱法测定低合金钢中碳的不确定度主要来自校准曲线的回归拟合和标准物质的定值。
三、标准不确定度评定1、校准曲线非线性回归拟合对测定结果y0引入的标准不确定度（1）一元线性拟合对测定结果y0引入的标准不确定度一元线性回归的理论方程可以表示为Y=a+bx,a 、b 可由一组观测值确定。
直读光谱仪分析法测定钢中碳的不确定度评定
周春丽
内蒙一机集团计量检测中心冶金分析室
摘要：直读光谱仪分析法检测钢中各元素含量已经在各炼钢、铸造、机械制造等部门广泛应用，但对于其测量不确定度评定的报道，目前还没有系统的研究。
本文对直读光谱仪分析法测定钢中碳的不确定度的产生原因进行了分析，并对一个标准钢样中碳的不确定度进行了评定。
通过该方法，可以应用于直读光谱仪对钢中其它元素测量时测量结果不确定度的评定。
关键词：不确定度；碳元素；直读光谱仪分析法
测量的目的是为了确定被测物的值，要求测量结果准确、一致，然而在实际测量时，由于分析方法的不完善、标准物质的均匀性、仪器设备条件的限制、检测环境、检测人员技术水平的差异等因素，使得测量结果与其绝对真值之间存在偏差，测量不确定度就是对测量结果“可疑程度”的定量表征。
国际标准化组织（ISO）、国际计量局（BIPM）、国际电工委员会（IEC）等七个国际组织于1993年制定、1995年修订的〈测量不确定度表示指南〉发布以后，受到世界范围内各组织、各国家的采用。
我国1999年发布了JJF1059-1999〈测量不确定度评定和表示〉计量技术规范，大大推动了测量不确定度的应用。
尤其是搞中国国家实验室认可的计量检测单位，所申报的各项计量、检测方法均要求给出该方法的不确定度。
目前在计量设备、仪器的检定、校准方法中有关不确定度评定的文章很多，但在检测方面，仪器分析方法的分析结果不确定度评定还是刚刚起步。
本文对直读光谱仪分析法测定钢中碳的不确定度的产生原因进行了分析，并对钢样中碳的测定不确定度评定进行了研究，并得到了最终结果。
1. 实验部分
1. 1主要仪器
ARL—3460型直读光谱仪（瑞士ARL公司生产）
1. 2环境条件
环境温度16-30℃，最大温度变化±2℃/小时, 相对湿度20-80%。
1.3测量方法
1.3.1试样制备
利用切割机和光谱磨样机，将试样制作成直径大于16mm、拥有光滑均匀平面的待测样。
1.3.2试样的测量
3460型直读光谱仪在出厂时，根据我们生产的需要，已经制作出不同材料、不同元素含量范围的四条工作曲线，包括：中合金钢中高低含量20个元素的工作曲线，白口化铸铁、球铁中10元素工作曲线，综合（可测高合金钢、高锰钢中各元素）工作曲线以及酸溶铝测定工作曲线。
因此，检测人员只需根据所测试样的材料和元素含量，选取所需要的工作曲线，然后进行测试。
实际工作中，测定时最少在一块试样不同部位连续激发三次，直接读出测定元素的含量，打印出该元素的平均值。
2. 结果与讨论
2.1 数学模型
Y=αx+β
Y——未知试样中被测元素的测定结果
x——未知试样中被测元素的强度
α、β——为常数
2.2不确定度评定
2.2.1不确定度的来源
测量结果不确定度一般来源于取样，制样，样品本身的均匀性，测量条件的变化，工作曲线校正，标准样品的不确定度，仪器测量方法、测量过程，测量结果修约等因素。
评定不确定度可以按以下步骤进行，现以编号为YSBS11178-99标钢中碳的测定为例。
2.2.3 B类不确定度评定
（1）由标准物质引起的输入量X的不确定度U b1
标准物质引入的不确定度主要来源于两个方面:一是由标准物质的不均匀性和变动性引起的不确定度;二是由标准物质定值引起的不确定度。
假设标准物质是均匀的、稳定的；即由此引起的不确定度就可以忽略。
由标样定值引起的不确定度可以通过测量数据的标准偏差、测量组数及所要求的置信概率按统计方法计算；标样定值一般是由8个以上实验室共同完成的，证书中列出了标准物质的标准偏差.
选择YSBS11178-99标准物质,计算标准不确定度。
（2）由试样制备引起的不确定度U b2
假定试样是均质、表面处理合乎制样标准要求，制样引起的不确定度可以忽略，即：U b2=0，相对标准不确定度U relb2=0 。
（3）由仪器引起的输入量X的不确定度U b3
B．由仪器波动引起的不确定度
仪器波动有随机和定向波动两种，随机波动引起的不确定度已包含在Ａ类中，此处不重复评定。
当仪器出现定向波动时，是指仪器引起的系统误差，需要重新做标准化，由仪器定向波动引起的不确定度可以忽略。
因此由仪器引起的输入量X的相对标准不确定度为U relb3=0.00013%
(4)由曲线拟合引起的不确定度U b4
ARL—3460型直读光谱仪是多通道，同时扫描型光谱仪，在出厂时，根据我们的要求，厂家按照不同钢种不同含量制作出四条工作曲线，并随机带八块标准化标钢，定期测定八块标钢中的28个元素，仪器会自动校准各条曲线,计算出α、β值。
当α≈1，β≈0时仪器曲线出厂斜率基本不变，元素的强度值基本不变,故曲线拟合引起的不确定度为定值。
由仪器QC 报告中给出的曲线回归方程C=-0.0365+1.13076I+0.22678I2+0.03357I3
C——表示测量百分浓度
I——表示测量强度值
通过测量强度值,计算出碳曲线拟合引起的不确定度为
2.3.扩展不确定度U的评定
扩展不确定度的公式为U p=κP×U C（x）
假设X为正态分布，κP可根据分布临界值查表得到（JJF1059-1999附录A表），κP=t P （υeff）。
取置信水平p=95%，自由度υeff=50，查t表得：κP=t P（υeff）=t95（50）=2.01
U p=κP×U C（x）=2.01×0.0073%=0.0147%
3. 测定结果不确定度的报告。
