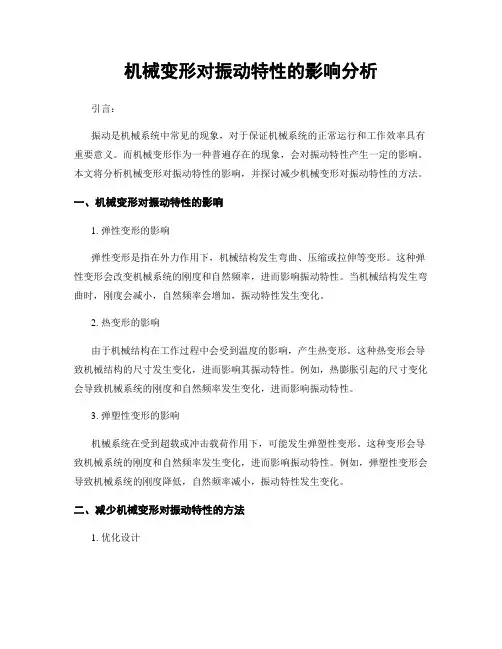

机械变形对振动特性的影响分析引言：振动是机械系统中常见的现象，对于保证机械系统的正常运行和工作效率具有重要意义。
而机械变形作为一种普遍存在的现象，会对振动特性产生一定的影响。
本文将分析机械变形对振动特性的影响，并探讨减少机械变形对振动特性的方法。
一、机械变形对振动特性的影响1. 弹性变形的影响弹性变形是指在外力作用下，机械结构发生弯曲、压缩或拉伸等变形。
这种弹性变形会改变机械系统的刚度和自然频率，进而影响振动特性。
当机械结构发生弯曲时，刚度会减小，自然频率会增加，振动特性发生变化。
2. 热变形的影响由于机械结构在工作过程中会受到温度的影响，产生热变形。
这种热变形会导致机械结构的尺寸发生变化，进而影响其振动特性。
例如，热膨胀引起的尺寸变化会导致机械系统的刚度和自然频率发生变化，进而影响振动特性。
3. 弹塑性变形的影响机械系统在受到超载或冲击载荷作用下，可能发生弹塑性变形。
这种变形会导致机械系统的刚度和自然频率发生变化，进而影响振动特性。
例如，弹塑性变形会导致机械系统的刚度降低，自然频率减小，振动特性发生变化。
二、减少机械变形对振动特性的方法1. 优化设计通过合理的结构设计和材料选择，可以减少机械结构的变形。
例如，在设计过程中考虑加强支撑结构、增加刚度等措施，可以降低机械结构的变形程度，减小对振动特性的影响。
2. 加强结构刚度通过增加结构刚度，可以降低机械结构的变形程度，进而减小对振动特性的影响。
例如，可以采用加厚结构件、增加连接螺栓等方式来提高机械结构的刚度，从而减少变形。
3. 控制温度变化控制机械系统的工作温度，可以减少热变形对振动特性的影响。
例如，可以采用冷却系统或隔热材料对机械结构进行保护，防止温度变化引起的尺寸变形。
4. 加强防护措施在机械系统中加强防护措施，可以减少弹塑性变形对振动特性的影响。
例如，在设计过程中考虑合理的冲击吸收装置、减震材料等，可以降低冲击载荷的传递，减少机械结构的变形。
机械传动系统的噪声与振动控制引言：在现代工业生产中，机械传动系统是不可或缺的一部分。
然而，随着机械传动系统的运转，噪声和振动问题也随之而来。
这些问题不仅会影响工作环境的舒适度，还会对机械设备的性能和寿命造成不良影响。
因此，控制机械传动系统的噪声和振动成为了工程师们亟待解决的难题。
噪声与振动的产生原因：机械传动系统的噪声和振动主要来自以下几个方面：1. 不平衡：机械传动系统中的旋转部件，如轴、飞轮等，如果存在不平衡，就会引起振动和噪声。
2. 齿轮啮合：齿轮传动是常见的机械传动形式，但齿轮的啮合过程会产生冲击和振动，从而产生噪声。
3. 轴承问题：轴承的磨损和故障会导致机械传动系统的振动和噪声增加。
4. 磨损和摩擦：机械零件的磨损和摩擦也会导致振动和噪声的产生。
噪声与振动的危害：机械传动系统的噪声和振动不仅会影响工作环境的舒适度，还会对机械设备的性能和寿命造成不良影响。
1. 健康问题：长期暴露在高强度噪声和振动环境下，会对人体健康产生负面影响，如听力损伤、神经系统疾病等。
2. 设备寿命：噪声和振动会加速机械设备的磨损和损坏，从而缩短设备的使用寿命。
3. 工作效率：高强度的噪声和振动会干扰工作人员的注意力和集中力，降低工作效率。
噪声与振动控制的方法：为了解决机械传动系统的噪声和振动问题，工程师们采取了一系列控制方法。
1. 平衡与校正：通过平衡旋转部件，如轴、飞轮等，可以减少不平衡引起的振动和噪声。
2. 齿轮设计与制造：优化齿轮的设计和制造工艺，减少齿轮啮合过程中的冲击和振动。
3. 轴承选择与维护：选择合适的轴承，并定期进行维护和更换，以减少轴承引起的振动和噪声。
4. 润滑与减摩：采用合适的润滑剂和减摩材料，减少机械零件的磨损和摩擦，从而降低振动和噪声的产生。
结语：机械传动系统的噪声和振动控制是一个复杂的工程问题，需要综合考虑多个因素。
通过合理的设计和优化，可以有效降低机械传动系统的噪声和振动水平，提高工作环境的舒适度，延长设备的使用寿命，提高工作效率。

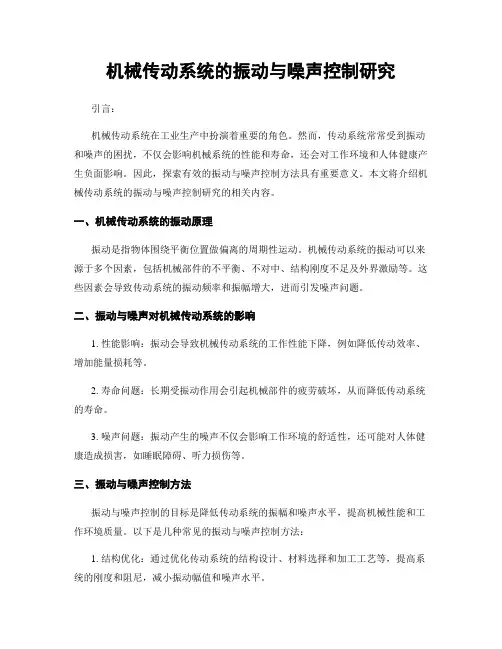

机械传动系统的振动与噪声控制研究引言：机械传动系统在工业生产中扮演着重要的角色。
然而，传动系统常常受到振动和噪声的困扰，不仅会影响机械系统的性能和寿命，还会对工作环境和人体健康产生负面影响。
因此，探索有效的振动与噪声控制方法具有重要意义。
本文将介绍机械传动系统的振动与噪声控制研究的相关内容。
一、机械传动系统的振动原理振动是指物体围绕平衡位置做偏离的周期性运动。
机械传动系统的振动可以来源于多个因素，包括机械部件的不平衡、不对中、结构刚度不足及外界激励等。
这些因素会导致传动系统的振动频率和振幅增大，进而引发噪声问题。
二、振动与噪声对机械传动系统的影响1. 性能影响：振动会导致机械传动系统的工作性能下降，例如降低传动效率、增加能量损耗等。
2. 寿命问题：长期受振动作用会引起机械部件的疲劳破坏，从而降低传动系统的寿命。
3. 噪声问题：振动产生的噪声不仅会影响工作环境的舒适性，还可能对人体健康造成损害，如睡眠障碍、听力损伤等。
三、振动与噪声控制方法振动与噪声控制的目标是降低传动系统的振幅和噪声水平，提高机械性能和工作环境质量。
以下是几种常见的振动与噪声控制方法：1. 结构优化：通过优化传动系统的结构设计、材料选择和加工工艺等，提高系统的刚度和阻尼，减小振动幅值和噪声水平。
2. 质量平衡：对传动系统中的旋转部件进行动平衡处理，消除不平衡质量，减少振动产生的源头。
3. 隔振措施：采用隔振装置，如减振垫、减振器等，将振动的传递途径切断，减少传动系统的振动传递和噪声辐射。
4. 阻尼措施：在传动系统中添加阻尼装置，如液体阻尼器、摩擦阻尼器等，消耗振动能量，减小振动幅值和噪声。
5. 控制算法：利用控制算法对传动系统进行实时监测和振动控制，提高系统的稳定性和抗干扰能力。
四、机械传动系统的振动与噪声控制研究进展当前，机械传动系统的振动与噪声控制研究已经取得了一定的进展。
例如，实时监测与控制技术的应用，为传动系统的振动与噪声控制提供了更为精准和高效的手段。
齿轮传动轴的旋转不平衡与振动控制研究引言：齿轮传动是一种常见的机械传动方式，广泛应用于各个工业领域。
然而，由于制造工艺和材料的限制，齿轮传动轴的旋转不平衡和振动问题成为制约其可靠性和使用寿命的重要因素。
因此，研究齿轮传动轴的旋转不平衡与振动控制具有重要的理论和实际意义。
一、旋转不平衡的原因和影响：1.1 旋转不平衡的原因：旋转不平衡是由于齿轮和轴的材料分布不均匀、制造误差、加工工艺等因素引起的。
在齿轮传动中，由于齿轮的不平衡产生了离心力，进而导致轴的旋转不平衡。
1.2 旋转不平衡的影响：旋转不平衡会导致齿轮传动轴在运转过程中产生振动，并引发一系列的问题，如噪声、能量损耗、高速精密机械的故障等。
此外，旋转不平衡还会影响整个传动系统的精度和可靠性。
二、齿轮传动轴振动的控制方法：2.1 动平衡方法：动平衡是一种常见的振动控制方法，通过在齿轮传动轴上安装质量块，并按照一定的规律调整其位置和质量，以达到平衡的目的。
动平衡可以通过转子动平衡机来完成，通过在实验室环境中对齿轮传动轴进行试验和调整，最终得到平衡的轴。
2.2 结构优化方法：通过对齿轮传动轴的结构进行优化设计，可以减小轴的质量不平衡和振动。
结构优化包括轴的材料选择、工艺优化、几何形状优化等方面，可以通过有限元分析和实验验证来确定最优的结构设计。
2.3 控制系统方法：控制系统方法是应用控制理论和技术对齿轮传动轴的振动进行控制的方法。
通过安装传感器和执行器，实时监测齿轮传动轴的振动状态，并根据监测结果采取相应的控制措施。
控制系统方法可以根据不同的控制要求和工况条件选择合适的控制策略，如PID控制、模型预测控制等。
三、未来研究方向：未来，对于齿轮传动轴的旋转不平衡与振动控制的研究可以从以下几个方面展开：3.1 材料技术的发展：随着材料技术的不断发展，新材料的应用将能够提高齿轮传动轴的刚度和强度，从而减小旋转不平衡和振动的产生。
例如，复合材料的应用可以减轻轴的质量，降低不平衡的影响。
齿轮传动轴的动力学特性与稳定性分析摘要：齿轮传动轴是机械系统中常用的一种传动装置，其在工程应用中起着重要的作用。
本文旨在研究齿轮传动轴的动力学特性与稳定性，通过分析齿轮传动轴的振动特性，探讨齿轮传动轴的稳定性问题。
1.引言齿轮传动轴是一种常见的转动传动装置，可将电动机等动力源的转速和扭矩传递到负载上。
在实际工程应用中，齿轮传动轴的振动问题对于传动的可靠性和使用寿命起着重要的影响。
因此，对齿轮传动轴的动力学特性与稳定性进行深入研究具有重要意义。
2.齿轮传动轴的动力学特性齿轮传动轴的动力学特性主要包括振动特性和动力响应特性两个方面。
2.1 振动特性齿轮传动轴在传动过程中会受到各种外部激励的作用，如转矩激励、不平衡力激励等。
这些激励会引起齿轮传动轴的振动，产生各种振型，包括轴向振动、弯曲振动和扭转振动等。
振动特性的研究可以通过振动测试和有限元仿真等方法进行。
2.2 动力响应特性齿轮传动轴在受到外部激励时会产生动力响应，即产生相应的转速和扭矩变化。
对于齿轮传动轴来说，动力响应的主要问题是转矩涨落和动力传递误差。
通过分析转矩涨落和动力传递误差的大小和频率特性，可以评估齿轮传动轴的动力性能和传动效率。
3.齿轮传动轴的稳定性分析齿轮传动轴的稳定性指的是齿轮传动轴在一定速度范围内的转速稳定性和转向稳定性。
稳定性问题是齿轮传动轴设计和应用中需要重点考虑的问题。
3.1 转速稳定性转速稳定性是指齿轮传动轴在工作过程中转速的稳定性能。
转速的不稳定性主要由于转矩涨落引起，而转矩涨落又与齿轮传动轴的结构和工作条件有关。
在设计齿轮传动轴时，可以采用增加刚度和减小转矩涨落的方法来提高转速的稳定性。
3.2 转向稳定性转向稳定性是指齿轮传动轴在工作过程中转向的稳定性能。
在齿轮传动轴中，转向不稳定性主要是由于基本频率的共振引起的。
因此，在齿轮传动轴的设计过程中，需要仔细选择齿轮的参数和优化齿轮传动轴的结构，以提高转向的稳定性。
4.影响齿轮传动轴稳定性的因素齿轮传动轴的稳定性受到多种因素的影响，包括设计参数、工作条件和制造误差等。

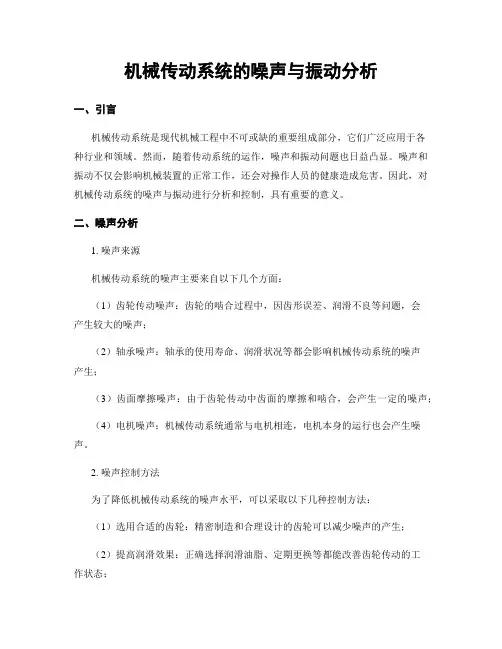

机械传动系统的噪声与振动分析一、引言机械传动系统是现代机械工程中不可或缺的重要组成部分，它们广泛应用于各种行业和领域。
然而，随着传动系统的运作，噪声和振动问题也日益凸显。
噪声和振动不仅会影响机械装置的正常工作，还会对操作人员的健康造成危害。
因此，对机械传动系统的噪声与振动进行分析和控制，具有重要的意义。
二、噪声分析1. 噪声来源机械传动系统的噪声主要来自以下几个方面：（1）齿轮传动噪声：齿轮的啮合过程中，因齿形误差、润滑不良等问题，会产生较大的噪声；（2）轴承噪声：轴承的使用寿命、润滑状况等都会影响机械传动系统的噪声产生；（3）齿面摩擦噪声：由于齿轮传动中齿面的摩擦和啮合，会产生一定的噪声；（4）电机噪声：机械传动系统通常与电机相连，电机本身的运行也会产生噪声。
2. 噪声控制方法为了降低机械传动系统的噪声水平，可以采取以下几种控制方法：（1）选用合适的齿轮：精密制造和合理设计的齿轮可以减少噪声的产生；（2）提高润滑效果：正确选择润滑油脂、定期更换等都能改善齿轮传动的工作状态；（3）消除齿面摩擦：通过表面处理和润滑措施，减少齿面间的摩擦，进而减少噪声产生；（4）减少电机噪声：选用低噪声电机、加装隔音材料等可以有效控制电机本身的噪声。
三、振动分析1. 振动的影响机械传动系统的振动会对系统的运行产生不利影响，如：（1）降低机械传动系统的工作效率；（2）导致机械装置的磨损加剧；（3）增加机械设备的维护成本；（4）影响操作人员的舒适感。
2. 振动控制方法要减少机械传动系统的振动，可以采取以下方法：（1）平衡校正：对转动部件进行静、动平衡操作，减少振动源；（2）减振措施：通过加装减振器、阻尼材料等方式，减少振动的传播；（3）结构优化：对传动系统的结构进行优化设计，提高系统的刚度和稳定性。
四、案例分析以某工业机械设备的传动系统为例，分析其噪声和振动问题。
通过对齿轮、轴承和电机的检查和测量，发现齿轮的齿形误差较大，轴承磨损严重，电机本身噪声较高。
齿轮振动的原因1. 介绍齿轮振动是指在齿轮运动过程中产生的振动现象。
齿轮振动不仅会导致噪音和能量损失，还可能引起齿面磨损和故障。
了解齿轮振动的原因对于优化齿轮设计和提高机械系统的可靠性至关重要。
2. 齿轮系统的振动模式在了解齿轮振动的原因之前，我们首先要了解齿轮系统的振动模式。
齿轮系统的振动主要可以分为以下几种模式：2.1 传动误差引起的振动齿轮的传动误差主要来自于齿廓误差和轴向负荷引起的变形。
在传动过程中，这些误差会导致齿轮的非均匀运动，从而引起齿轮系统的振动。
2.2 齿轮啮合引起的振动齿轮啮合产生的振动是另一个常见的振动模式。
当齿轮啮合时，由于啮合间隙和齿形误差等因素，会产生冲击和振动。
2.3 齿轮系统的共振当齿轮系统的振动频率等于系统的共振频率时，会发生共振现象。
共振会导致振幅增大，引起更严重的振动问题。
3. 齿轮振动的原因齿轮振动的原因可以从多个方面进行分析。
以下是一些常见的原因：3.1 齿轮设计问题•齿轮啮合角度不合适。
啮合角度是指齿轮啮合时两个相邻齿的夹角。
过大或过小的啮合角度都会导致齿轮振动。
•齿轮副几何参数设计不合理。
齿廓曲线的选择、齿形修正等几何参数的设计都会影响齿轮的振动性能。
•齿轮材料和热处理问题。
材料的选择和热处理的不当都会导致齿轮的振动问题。
•齿轮轴向负荷不平衡。
轴向负荷不平衡会引起齿轮的变形和振动。
3.2 齿轮制造和安装问题•齿轮加工精度不高。
齿轮的加工精度直接影响其振动性能。
加工精度低会导致齿轮的传动误差增大。
•齿轮安装不当。
齿轮安装时如果对啮合间隙、预紧力等参数控制不当，都会导致齿轮的振动。
3.3 动力问题•齿轮系统的激振力。
激振力是指齿轮传动中由于动力装置或负载的变化引起的周期性力。
•齿轮系统的扰动力。
扰动力是指齿轮传动中由于齿轮的不均匀间隔或间隙导致的非周期性力。
3.4 轴承问题•齿轮轴承的损坏或松动。
轴承的损坏或松动会导致齿轮的振动。
•轴承预紧力不合适。
轴承预紧力对于齿轮传动的振动特性有着重要影响。
某型齿轮箱传动系统的噪声与振动分析随着科技的进步和人们对质量要求的提高，噪声和振动问题已经成为工业界面临的一个重要挑战。
对于某型齿轮箱传动系统来说，噪声和振动不仅会对设备的正常运行产生负面影响，还会对操作人员的健康和环境造成潜在风险。
因此，对齿轮箱传动系统的噪声与振动特性进行深入分析和优化是十分必要的。
首先，要了解齿轮箱传动系统中噪声和振动的产生机制。
齿轮箱主要由齿轮、轴、轴承等组成，当这些部件在工作过程中发生相对运动时，就会产生振动。
而由于材料、摩擦、结构等因素的限制，这种振动会以声波的形式传播出来，产生噪声。
齿轮、轴、轴承等部件的质量、结构、加工精度等都会对振动和噪声产生影响，因此，在设计和制造过程中应该注重提高部件的质量和加工精度，减少不必要的振动和噪声。
其次，齿轮箱传动系统噪声和振动的分析方法主要由试验和数值模拟两部分组成。
试验方法通常使用振动传感器和声学传感器来测量实际工作状态下的振动和噪声数据。
通过对实测数据的分析，可以了解不同工况下齿轮箱振动和噪声的变化规律，找出可能存在的问题和改进措施。
数值模拟方法则通过建立齿轮、轴、轴承等部件的有限元模型，并结合运动学和动力学分析方法，计算出齿轮箱在不同工况下的振动和噪声情况。
通过数值模拟可以在设计阶段就预测和评估齿轮箱的性能，提前采取相应的改进措施。
齿轮箱传动系统的噪声和振动问题涉及到多个方面的因素。
首先，振动和噪声的源头主要包括齿轮啮合、轴承摩擦、轴向不稳定等。
齿轮啮合时会产生周期性的振动和噪声，当齿轮啮合配合不良或齿轮质量不合格时，啮合过程中会产生不规则的振动和噪声。
轴承摩擦和轴向不稳定则会导致齿轮箱产生高频振动和噪声。
其次，传动系统的结构和材料也会对振动和噪声产生影响。
合理设计传动系统的结构和加强件的连结，选择合适的材料和表面处理方法，可以有效地减少振动和噪声的产生。
再次，传动系统的工作工况也会对噪声和振动产生不同程度的影响。
根据传动系统的工况，合理调整传动比、转速和负载等参数，可以减少振动和噪声的幅度和频率。
机械齿轮传动系统的噪声与振动控制在现代工业中，机械齿轮传动系统广泛应用于各种机械设备中，包括汽车、飞机、船舶等。
然而，机械齿轮传动系统在运行过程中会产生噪声和振动问题，给设备的工作环境和使用者的舒适度带来了一定的影响。
因此，如何有效地控制机械齿轮传动系统的噪声和振动成为了一个重要的课题。
首先，我们来了解一下机械齿轮传动系统噪声和振动的产生机理。
齿轮传动系统的噪声主要源于两个方面：一是齿间间隙的变化引起的冲击噪声，二是齿轮齿面的滑移摩擦引起的连续噪声。
而齿轮传动系统的振动则是由不平衡、偏心、齿形误差等因素引起的。
这些噪声和振动问题都会给设备的运行效果和使用者的工作环境带来很大的不利影响。
那么如何控制机械齿轮传动系统的噪声和振动呢？一种常见的方法就是通过改进齿轮的设计和加工工艺来减小齿轮的齿面误差和滑移摩擦，从而降低噪声和振动的产生。
例如，在齿轮设计中使用更加精确的齿形参数，采用高精度的加工设备来制造齿轮；在齿轮的安装过程中，采用精准的定位和装配手段，确保齿轮的同心度和平行度达到要求。
这些措施都能够有效地减小噪声和振动的产生。
另外，对于机械齿轮传动系统的噪声和振动问题，还可以通过采用各种降噪和减振措施来进行控制。
例如，在设备的外壳上加装噪声吸音材料，能够有效地吸收传动系统产生的噪声；在机械齿轮传动系统的支撑结构上加装减振垫或减振器，能够有效地减小振动的传递和扩散。
这些措施都能够有效地改善机械设备的工作环境和使用者的舒适度。
此外，还可以通过运用一些高级技术手段对机械齿轮传动系统的噪声和振动进行控制。
例如，在齿轮传动系统中引入一些新型的材料，如纳米复合材料或金属陶瓷材料，能够提高齿轮的耐磨性和抗疲劳性，从而减小噪声和振动的产生；利用现代的传感器和信号处理技术，监测和控制齿轮传动系统的运行状态，能够及时发现和排除引起噪声和振动的故障。
这些高级技术手段能够更加精确地控制机械齿轮传动系统的噪声和振动。
综上所述，机械齿轮传动系统的噪声和振动控制是一个复杂而重要的问题。

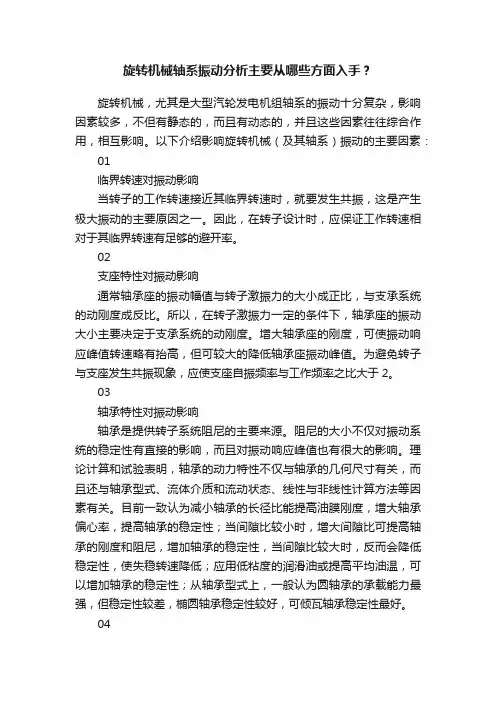

旋转机械轴系振动分析主要从哪些方面入手？旋转机械，尤其是大型汽轮发电机组轴系的振动十分复杂，影响因素较多，不但有静态的，而且有动态的，并且这些因素往往综合作用，相互影响。
以下介绍影响旋转机械（及其轴系）振动的主要因素：01临界转速对振动影响当转子的工作转速接近其临界转速时，就要发生共振，这是产生极大振动的主要原因之一。
因此，在转子设计时，应保证工作转速相对于其临界转速有足够的避开率。
02支座特性对振动影响通常轴承座的振动幅值与转子激振力的大小成正比，与支承系统的动刚度成反比。
所以，在转子激振力一定的条件下，轴承座的振动大小主要决定于支承系统的动刚度。
增大轴承座的刚度，可使振动响应峰值转速略有抬高，但可较大的降低轴承座振动峰值。
为避免转子与支座发生共振现象，应使支座自振频率与工作频率之比大于2。
03轴承特性对振动影响轴承是提供转子系统阻尼的主要来源。
阻尼的大小不仅对振动系统的稳定性有直接的影响，而且对振动响应峰值也有很大的影响。
理论计算和试验表明，轴承的动力特性不仅与轴承的几何尺寸有关，而且还与轴承型式、流体介质和流动状态、线性与非线性计算方法等因素有关。
目前一致认为减小轴承的长径比能提高油膜刚度，增大轴承偏心率，提高轴承的稳定性；当间隙比较小时，增大间隙比可提高轴承的刚度和阻尼，增加轴承的稳定性，当间隙比较大时，反而会降低稳定性，使失稳转速降低；应用低粘度的润滑油或提高平均油温，可以增加轴承的稳定性；从轴承型式上，一般认为圆轴承的承载能力最强，但稳定性较差，椭圆轴承稳定性较好，可倾瓦轴承稳定性最好。
04平衡质量对振动影响在线性系统（绝大多数情况），转子不平衡响应的峰值与转子残余不平衡量的大小成正比。
减少不平衡量可以明显地降低响应峰值，尽可能的提高转子动平衡精度是提高转子振动品质的有效措施。
05转子温度对振动影响在高参数或超临界汽轮机中，高、中压转子温度较高，这会引起转子材料弹性模量的变化。
材料的弹性模量随温度的升高而降低，从而使转子的弯曲的刚度和临界转速降低，故在分析计算中应计入转子温度变化的影响。
