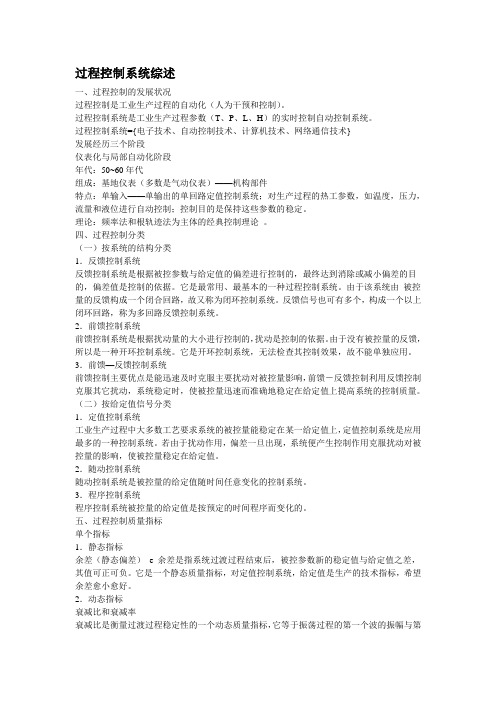

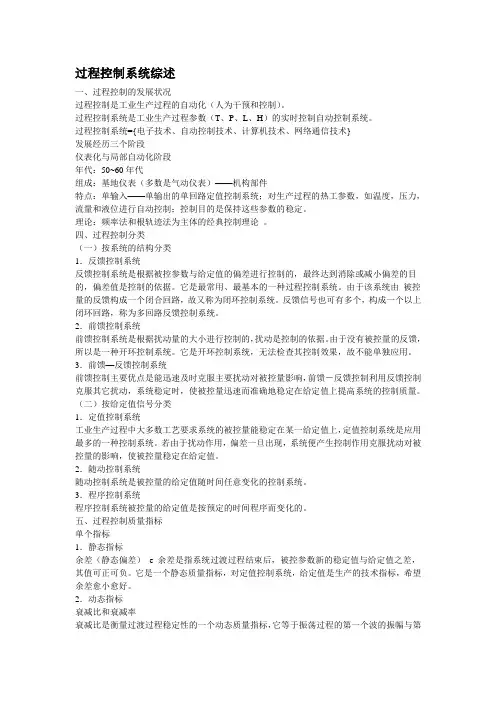

过程控制系统综述一、过程控制的发展状况过程控制是工业生产过程的自动化（人为干预和控制）。
过程控制系统是工业生产过程参数（T、P、L、H）的实时控制自动控制系统。
过程控制系统={电子技术、自动控制技术、计算机技术、网络通信技术}发展经历三个阶段仪表化与局部自动化阶段年代：50~60年代组成：基地仪表（多数是气动仪表）——机构部件特点：单输入——单输出的单回路定值控制系统；对生产过程的热工参数，如温度，压力，流量和液位进行自动控制；控制目的是保持这些参数的稳定。
理论：频率法和根轨迹法为主体的经典控制理论。
四、过程控制分类（一）按系统的结构分类1．反馈控制系统反馈控制系统是根据被控参数与给定值的偏差进行控制的，最终达到消除或减小偏差的目的，偏差值是控制的依据。
它是最常用、最基本的一种过程控制系统。
由于该系统由被控量的反馈构成一个闭合回路，故又称为闭环控制系统。
反馈信号也可有多个，构成一个以上闭环回路，称为多回路反馈控制系统。
2．前馈控制系统前馈控制系统是根据扰动量的大小进行控制的，扰动是控制的依据。
由于没有被控量的反馈，所以是一种开环控制系统。
它是开环控制系统，无法检查其控制效果，故不能单独应用。
3．前馈—反馈控制系统前馈控制主要优点是能迅速及时克服主要扰动对被控量影响，前馈－反馈控制利用反馈控制克服其它扰动，系统稳定时，使被控量迅速而准确地稳定在给定值上提高系统的控制质量。
（二）按给定值信号分类1．定值控制系统工业生产过程中大多数工艺要求系统的被控量能稳定在某一给定值上，定值控制系统是应用最多的一种控制系统。
若由于扰动作用，偏差一旦出现，系统便产生控制作用克服扰动对被控量的影响，使被控量稳定在给定值。
2．随动控制系统随动控制系统是被控量的给定值随时间任意变化的控制系统。
3．程序控制系统程序控制系统被控量的给定值是按预定的时间程序而变化的。
五、过程控制质量指标单个指标1．静态指标余差（静态偏差） e 余差是指系统过渡过程结束后，被控参数新的稳定值与给定值之差，其值可正可负。
过程控制系统（DCS系统原理）精选过程控制系统，又称分布式控制系统（DCS），在现代工业生产中发挥着举足轻重的作用。
DCS系统原理以其高度集中、分散控制的特点，为生产过程提供了稳定、高效的保障。
下面，让我们一起来深入了解DCS系统的核心原理。
一、DCS系统概述DCS系统是一种以计算机技术、通信技术和控制技术为基础，实现对生产过程进行实时监控、操作和管理的控制系统。
它将整个生产过程划分为若干个子系统，通过分散控制、集中管理的方式，确保生产过程稳定、高效运行。
二、DCS系统原理1. 分散控制DCS系统采用分散控制原理，将复杂的工业生产过程分解为若干个相对简单的子过程。
每个子过程由相应的控制器进行实时监控和控制，降低了系统故障的风险，提高了生产过程的可靠性。
2. 集中管理虽然DCS系统采用分散控制，但整个生产过程仍需进行集中管理。
DCS系统通过高速通信网络将各子系统的数据实时传输至中央控制室，操作人员可以在中央控制室对整个生产过程进行监控、调整和优化。
3. 模块化设计4. 开放式通信协议DCS系统采用开放式通信协议，便于与其他系统进行集成。
这使得DCS系统可以轻松地与企业管理系统、数据库等实现数据交换，为企业生产提供全面的信息支持。
5. 故障诊断与处理DCS系统具备强大的故障诊断和处理能力，能够实时监测系统运行状态，发现异常情况及时报警，并采取相应措施进行处理，确保生产过程不受影响。
三、DCS系统在现代工业生产中的应用1. 石化行业：DCS系统在石化行业中应用广泛，用于对炼油、化工等生产过程进行控制，提高产品质量和产量。
2. 电力行业：DCS系统在发电厂、电网调度等领域发挥着重要作用，保障电力系统安全、稳定运行。
3. 冶金行业：DCS系统应用于冶金行业的烧结、炼铁、炼钢等工序，提高生产效率，降低能耗。
4. 环保行业：DCS系统在污水处理、烟气脱硫等环保领域具有显著效果，助力企业实现绿色生产。
DCS系统原理在现代工业生产中具有广泛的应用前景，为企业提高生产效率、降低成本、保障安全生产提供了有力支持。
所谓过程控制是指根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程自动化。
一﹑过程控制的特点及分类方法过程控制的特点是与其他自动化控制系统相比较而言的，大致可归纳如下：1.连续生产过程的自动控制。
2.过程控制系统由过程检测、控制仪表组成。
3.被控过程是多种多样的、非电量的。
4.过程控制的控制过程多属慢过程，而且多半为参量控制。
5.过程控制方案十分丰富。
6.定值控制是过程控制的一种常用形式。
7.被控对象的多样性：过程工业涉及到各种工业部门，其物料加工成的产品是多样的。
同时，生产工艺各不相同。
过程控制系统的分类方法很多，若按被控参数的名称来分，有温度、压力、流量、液位、pH等控制系统；按控制系统完成的功能来分，有比值、均匀、分程和选择性控制系统；按调节器的控制规律来分，有比例、比例积分、比例微分、比例积分微分控制系统；按被控量的多少来分，有单变量和多变量控制系统；按采用常规仪表和计算机来分，有仪表过程控制系统和计算机过程控制系统等。
但最基本的分类方法有以下两种：按系统的结构特点来分反馈控制系统，前馈控制系统，复合控制系统（前馈-反馈控制系统）按给定值信号的特点来分定值控制系统，随动控制系统1.反馈控制系统偏差值是控制的依据，最后达到减小或消除偏差的目的。
反馈信号可能有多个，从而可以构成多回路控制系统（如串级控制系统）。
2.前馈控制系统扰动量的大小是控制的依据，控制“及时”。
属于开环控制系统，在实际生产中不能单独采用。
3.闭环与开环控制系统反馈是控制的核心！只有通过反馈才能实现对被控参数的闭环控制！开环控制系统不能自动地“察觉”被控参数的变化情况，也不能判断控制参数的校正作用是否适合实际需要。
闭环控制系统在过程控制中使用最为普遍。
4.定值控制系统定值控制系统是工业生产过程中应用最多的一种过程控制系统。
在运行时，系统被控量（温度、压力、流量、液位、成份等）的给定值是固定不变的。

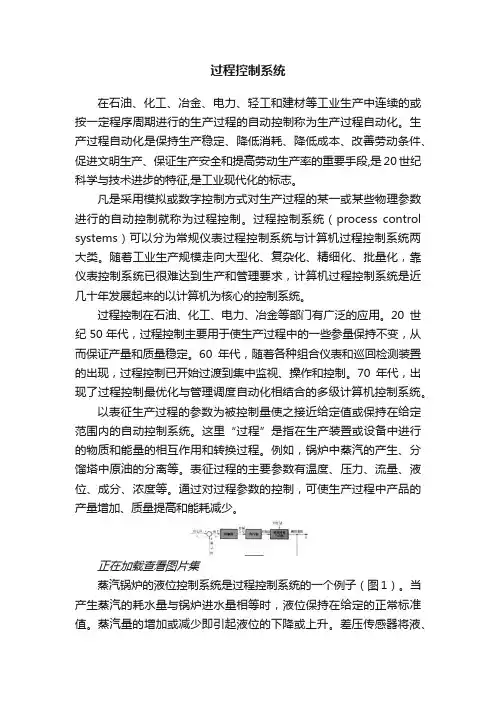

过程控制系统简介过程控制系统（Process Control System）是一种用于监控和控制生产过程的系统。
它由多个硬件设备和软件组成，能够实时监测各种传感器和执行器的状态，并根据设定的规则和算法进行自动控制。
过程控制系统广泛应用于工业生产、能源管理、环境监测等领域，能够提高生产效率、降低能源消耗、提升产品质量和安全性。
架构过程控制系统通常由以下几个组件构成：1. 传感器传感器是过程控制系统的输入设备，用于实时监测和采集生产过程中的各种数据。
常见的传感器包括温度传感器、压力传感器、流量传感器等。
这些传感器将检测到的数据传输给控制系统进行处理和分析。
2. 执行器执行器是过程控制系统的输出设备，用于根据系统的控制策略执行操作。
例如，根据温度传感器的数据，过程控制系统可以控制执行器来调节加热或冷却设备的操作，以维持所需的温度。
3. 控制器控制器是过程控制系统的核心组件，负责接收传感器数据、计算控制策略，并通过执行器来实现控制。
控制器可以是硬件控制器，如可编程逻辑控制器（PLC），也可以是软件控制器，如基于计算机的控制系统。
4. 监视界面监视界面是过程控制系统的用户界面，用于显示实时数据、报警信息和操作状态，方便操作人员进行监控和操作。
监视界面通常具有图形化界面，方便用户进行数据浏览、参数调整和报表生成等操作。
5. 数据存储与分析过程控制系统还需要具备数据存储和分析功能，以便后续的监测和分析。
数据存储可以使用数据库或云存储等方式，分析可以使用数据挖掘、统计学等方法，以提供对生产过程的优化建议。
工作原理过程控制系统的工作原理可分为以下几个步骤：1.传感器实时采集生产过程中的数据，如温度、压力、流量等。
2.数据被传输到控制器，控制器将采集到的数据与设定的控制规则进行比较，并计算出相应的控制量。
3.控制器通过执行器来实现控制操作，例如调节温度、打开或关闭阀门等。
4.控制器还会将数据传输到监视界面，以便操作人员实时监测生产过程，并及时处理异常情况。
1.自动控制1.1．概述本项目采用分散型控制系统（DCS）及子系统完成，在中心控制室进行集中操作和管理。
过程数据通过MODBUS-485进行通讯。
其它主要控制系统如：安全仪表系统（SIS）、压缩机组控制系统（CCS）、可燃气体检测系统（GDS）均独立于 DCS 系统单独设置。
采用独立报警画面，独立联锁动作，更利于采取相关预防控制措施。
生产装置，公用工程及辅助设施，实现集中操作和维护，采用信息系统（CIMS）实现全厂集中操作、控制、监视和管理，建立生产操作控制层网络结构平台，同时考虑集散控制系统（DCS）的先控和网络接口平台，为工厂信息化管理提供实时的过程数据。
过程数据和信息经OPC接口与工厂管理网进行通讯，建立相关的实时数据库。
生产操作自动化及工厂管理信息化进一步实现数字化、网络化，从其过程检测、常规控制及先进控制（APC）方面达到石化行业领先水平，并具有可扩展和提高的空间。
装置区将采用中心控制室（CCR）、现场机柜室（FAR）和现场控制室（FCR）相结合的配置方式。
全厂设置一个中心控制室（CCR）、各装置区域内设置一个现场机柜室（FAR）。
空分、热电装置、装卸站根据需要分别设置现场控制室（FCR）。
1.2．装置自动控制水平1.2.1．控制系统的选择原则（1）全厂将实现生产控制、管理、经营一体化，工艺生产装置、公用工程及辅助设施的自动控制具有国内先进水平。
（2）全厂工艺生产装置的监视、控制和管理将通过采用分散型控制系统（DCS）及子系统完成，在中心控制室进行集中操作和管理。
其它主要控制系统如安全仪表系统（SIS）、压缩机组控制系统（CCS）、可燃气体检测系统（GDS）分别独立于 DCS 系统单独设置。
DCS 系统是基础，部分成套设备包将采用相互独立的并可与 DCS 控制系统网络通讯的设备包控制系统（PLC）。
（3）主要控制系统均设置与全厂管理网络通讯的接口，提供全厂信息管理系统（CIMS）所需的数据和网络结构基础。
第一章过程控制系统概述1.五大参量：温度、压力、流量、物位（液位）、成分2.过程控制系统的组成：控制器，执行器，被控过程和测量变送等组成；除被控对象外都是变送单元。
过程控制系统由两大部分组成:过程仪表和被控对象过程控制系统由三大部分组成:检测变送单元，控制器，被控对象。
系统中的名词术语：1）被控过程：生产过程中被控制的工艺设备或装置（即从被控参数检测点至调节阀之间的管道或设备）。
2）检测变送器：检测量转换为统一标准的电信号。
3）调节器（控制器）：实时地对被控系统施加控制用。
4）执行器：将控制信号进行放大以驱动调节阀。
5）被控参数：被控过程内要求保持稳定的工艺参数。
6）控制参数：使被控参数保持期望值的物料量或能量。
7）设定值：被控参数的预定值。
8）测量值：测量变送器输出的被控参数值。
9）偏差：设定值与测量值之差。
10）扰动作用：作用于被控对象并引起被控变量变化的作用。
11）控制作用：调节器的输出（控制调节阀的开度）。
控制器，执行器和检测变送环节称为过程仪表；过程控制系统由过程仪表和被控过程组成。
3.性能指标：包含了对控制系统的稳定性、准确性和快速性三方面的评价。
稳态误差ess：描述系统稳态特性的唯一指标（静态指标）。
衰减比n：n<1,表示过渡过程为发散振荡;n=1,表示过渡过程为等幅振荡;n>1,表示过渡过程为衰减振荡。
一般为4:1-10:1，4:1为理想指标，也是用来调试的。
前馈，反馈控制特点（1）反馈控制系统：根据系统被控参数与给定值的偏差进行工作；是按照偏差进行调节，达到减小或消除偏差的目的；偏差值是系统调节的依据；可以有多个反馈信号；属于闭环控制系统。
（2）前馈控制系统：根据扰动大小进行控制，扰动是控制的依据；控制及时；属于开环控制系统；实际生产中不采用第二章过程检测仪表控制器输出:1.电动仪表：4-20mA，DC（远距离）；1-5V，DC（短距离）气动仪表：20-100Kpa（100m）直流电流4-20mA，空气压力20-100Kpa为通用标准信号。
