中兴GPON OLT开局配置指南(C220 V1.1.2)

GPON C220开局业务配置说明作者：王圣东目录1登录 (2)1.1用串口线登录方式 (2)1.2用telnet方式登录 (2)2 新建开通配置 (2)2.1 新建的C220在配置前清除原有配置 (2)2.2 修改系统时间 (2)2.3 添加硬件 (2)2.4 配置网管SNMP (2)2.5 配置数据上行口，千兆全双工 (3)2.6 添加管理VLAN、ip、路由，并配置到数据上行口 (3)3全局业务配置 (3)3.1调度模式配置 (3)3.2添加不是默认的设备类型 (3)3.3配置速率模板 (4)4业务数据配置 (4)4.1查看未注册的onu (4)4.2 注册未注册的onu (4)4.3 SVLAN配置 (4)4.4 注册后onu数据配置 (4)4.5 配置onu业务数据 (5)5 全局qinq配置 (5)6 olt命名 (5)7 保存配置 (5)适用版本：V1.1.2P1T61登录1.1用串口线登录方式用本地维护串口线连接维护台PC机串口至ZXA10 C220的主控板的CONSOLE口。

在超级终端会显示登录界面，系统进入命令行（CLI）“C220>”模式，输入enable命令及enable密码：zte，即可进入特权模式“C220#”进行各种配置。

例子：C220>enablePassword:zteC220#1.2用telnet方式登录例子：telnet ip地址//带内管理地址Username:ztePassword:zteC220#2 新建开通配置2.1新建的C220在配置前清除原有配置清楚数据的方法如下：C220# cd cfg //进入cfg目录下C220# delete startrun.datC220# delete startrun.savC220# cd ..C220# cd sl_cfg //进入sl_cfg目录下C220# delete startrun.dat //删除背板配置C220# delete startrun.savC220# reboot //系统断电重启2.2 修改系统时间C220# clock set 13:05:00 aug 11 2009 //修改系统时间，按实际时间进行添加2.3 添加硬件C220# configure terminalC220(config)# add-rack rackno 0 racktype ZXPON //添加机架默认机架号是0C220(config)# add-shelf rackno 0 shelfno 0 shelftype ZXA10C220-B //添加机框框号也设为0 C220(config)# add-card rackno 0 shelfno 0 slotno 1 GPFA //添加用户单板EPFCC220(config)# add-card rackno 0 shelfno 0 slotno 2 GPFAC220(config)# add-card rackno 0 shelfno 0 slotno 13 EIGM //添加上联板EIGM，2光4电口的板C220(config)# add-card rackno 0 shelfno 0 slotno 14 EIGMC220(config)# show card //查看板卡状态，看是否正常2.4 配置网管SNMPC220(config)# snmp community public view allview rw //设置告警服务器C220(config)# snmp-server enable trapC220(config)# snmp-server host X.X.X.X trap version 2c public enable notifications server-index 12.5 配置数据上行口，千兆全双工C220(config)# interface gei_0/6/1 //进入宽带上联端口0/13/1C220(config-if)# no negotiation autoC220(config-if)# duplex fullC220(config-if)# speed 1000C220(config-if)# switchport mode hybrid //宽带上联口为混合模式2.6 添加管理VLAN、ip、路由，并配置到数据上行口C220(config)# vlan databaseC220(config-vlan)# vlan 100 //添加管理VLAN176C220(config)# vlan 100C220(config-vlan)# description GuanLi_vlan //添加vlan nameC220(config)# interface vlan 100C220(config-if)# ip address 172.23.8.132 255.255.255.128 //添加宽带管理IP地址C220(config)#exitC220(config)# ip route 0.0.0.0 0.0.0.0 172.23.8.1 //添加宽带管理路由和网关C220(config)# interface gei_0/6/1 //进入宽带上联端口0/6/1C220(config-if)# switchport vlan 100 tagC220(config)#exitC220(config)# interface gei_0/9/1 //进入宽带上联端口0/6/1C220(config-if)# switchport vlan 100 tagC220(config)#exit注意：如果上层起vrrp保护，把两个上联口数据做相同的配置3全局业务配置3.1 调度模式配置C220(config)#gponC220(config-gpon)# schedule-mode slot 1 OnuOrGemport //配置线卡调度模式为onuOrGemport,只有当OLT的调度模式为基于OnuOrGemport的调度时，创建GEM Port时设置的downtraffic参数才起效.C220(config-gpon)# exitC220(config)# exitC220#reset slot 1 注意：在修改线卡的调度模式之后，该线卡上原来的配置信息全部会被删掉。

EPON无源光网络系统开局指南（C200C220 v1.1.1）2008年7月1概述1.1 组网图EPON：基于以太网的无源光接入技术。

组网图如下：●OLT（Optical Line Terminal）：C200、C220，通常放置在中心机房。

●ONU（Optical Network Unit）：终端，通常放置在用户侧。

●Splitter：无源光分路器。

1.2 ZXPON C200ZXPON C200是一款中小容量的无源光接入局端设备，主要功能是提供光纤接入。

上联口是GE光口或10/100/1000Base_T电接口，连接到宽带网的以太网交换机；用户口是PON口，每个PON口通过光分路器可以1分64，到用户处接EPON终端（例如D400或D420）。

注意：采用的光纤必须是单模光纤，多模光纤不能使用。

ZXPON C200最多可以插入5个PON板，每个PON板4个PON口，因此一个C200最大可支持1280个（5×4×64）ONU终端。

图1-1 ZXPON C200外形图●设备体积：132.1mm×482.6mm×325.0mm（Height×Width×Depth）●重量：满配置25KG●功耗：满配置200w●供电：双路电源输入，-48V（-38V ～-57V）●上联GE口尾纤类型：LC●PON口尾纤类型：SC接收光功率：－1～－24 （1310nm）发送光功率：＋2～－3 （1490nm）●EPFC（20公里PON板）接收光功率：－6～－27 （1310nm）发送光功率：＋7～＋2 （1490nm）注：C220除了能力不同外，其它功能基本相同．相关操作可以参考C200的说明．1.3 ONU终端ONU终端放在最终用户处。

有不支持互通标准和支持互通标准两种。

非互通标准的ONU常用的有D400和D420（V1.0）。

D400支持4个10/100Mb/s自适应电口，D420支持4个10/100Mb/s自适应电口和2个POTS口。

C220简明开局指南2009年8月第1章 C220简介1.1 槽位定义C220整个机框分为两部分：6 U 业务单板区和1.5 U 走线区。

机框配置图如下图所示。

6 U 单元用来插各种业务线卡和交换控制卡，整个系统有14个卡槽，7号、8号卡槽是交换控制卡槽位，高6 U ；其余12个卡槽是通用线卡槽位，可用于插各种线卡、上联卡。

234567891011121314L C1L C L CL C L C L C L C L C L C L C L C L C 走线区走线区G C S A G C S A1.2 单板简介ZXA10 C220设备的电路板包括主控板、用户板和上联板第2章开局准备工作2.1 硬件安装检查设备安装环境干燥，通风；硬件安装稳固；设备正常接地，接地电阻不大于5欧姆、电源工作稳定，交直流电压变化稳定；所有电缆，光缆走线，捆扎符合工艺规范：强弱电电缆分别走线捆扎，光缆，电缆分别走线；光缆严禁弯曲角度大于75度，严禁过度捆扎；所有线缆必须明确标识连接端口和业务的相关信息；各设备，电缆标识清晰；设备标识必须放置在明显处，标识信息完整，包括设备IP地址、mac地址以及其他相关信息；附属设备安装符合相关规定，确保附属设备安装牢固，不对主设备的运行产生不利影响；设备上电后检查单板工作状态是否正常，各个单板指示灯正常。

2.2 设备信息记录外包商在开局前应该详细检查记录如下的组网、配置和版本信息：EPON组网、配置和版本信息记录表.xls注：若后面开局中有变化需要及时纠正；另外此表1套OLT一个文档（包括该OLT下面的ONU。

）第3章开局步骤3.1 网元连接方式C220的网元连接方式分为3种，带内网管、带外网管以及超级终端的方式。

3.1.1 带内网管物理连接C220的带内网管的实现需要通过上联板提供的端口实现。

如果光口上联，则通过上层设备提供的以太网电口连接网管服务器。

或通过上联板提供的的以太网电口通过交叉直通自适应的RJ45网线直接连接网管服务器，数据配置参见下面论述。

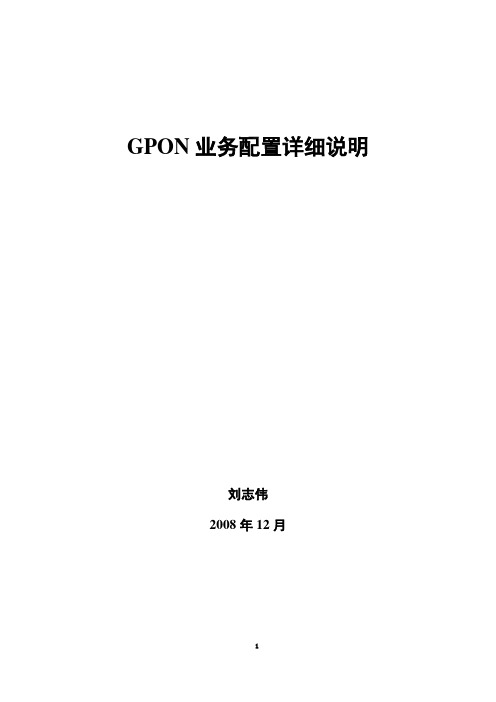

GPON业务配置详细说明刘志伟2008年12月修改记录目录第1章概述 (5)1.1说明 (5)第2章单播 (6)2.1概述 (6)2.2创建带宽模板 (6)2.2.1 创建上行带宽模板 (6)2.2.1.1 T-CONT概念 (6)2.2.1.2 创建方法 (7)2.2.2 创建下行带宽模板 (7)2.2.2.1 Gemport的概念 (7)2.2.2.2 基于PON口的下行流量调度方式 (8)2.2.2.3 基于ONU的下行流量调度方式 (8)2.2.2.4 基于Gemport的下行流量调度方式 (9)2.3创建TCONT (9)2.4创建G EMPORT (9)2.5创建ONU上的以太网业务 (9)2.5.1 UNI方式 (10)2.5.2 桥 (10)2.5.3 802.1P (11)2.5.4 桥+ 802.1P (11)2.6VLAN划分 (12)2.6.1 Gemport加入Vlan (12)2.6.2 上联板端口加入Vlan (12)2.7ONU上VLAN的过滤 (12)2.7.1 UNI口操作vlan tag (12)2.7.2 配置Vlan过滤模式 (13)2.7.3 配置Vlan过滤表条目 (14)第3章IPTV (15)3.1IPTV (15)3.1.1 IPTV的使能和禁止 (15)3.1.2 创建频道 (15)3.1.3 配置套餐 (15)3.1.4 配置预览 (15)3.1.5 配置CDR (15)3.1.6 IPTV在Gemport上的配置 (16)3.2配置组播 (16)3.2.1 组播全局配置 (16)3.2.2 组播在Gemport上的配置 (17)3.2.3 组播在vlan上的配置 (17)第4章VOIP (18)4.1说明 (18)4.2OLT侧配置 (18)4.3ONU侧配置 (18)第5章DHCP (19)5.1说明 (19)5.2DHCP SERVER (19)5.3常用调试方法： (19)第6章QINQ (21)6.1Q IN Q说明 (21)6.2Q IN Q例子： (22)第7章ONU版本升级 (25)第8章业务配置例子 (26)8.1单播 (26)8.1.1 F621桥业务 (26)8.2IPTV (26)8.3VOIP (28)8.4DHCP (29)8.4.1 DHCP server (29)第9章常见问题 (30)9.1ONU LOS (30)第10章附录 (31)10.1参考资料 (31)第1章概述1.1 说明本文描述了C220 GPON常用业务配置方法。

中兴OLT全局配置流程中兴C200/c220配置脚本配置流程：1、添加机架、机框、单板2、配置管理和业务VLAN3、配置OLT管理地址，指定路由4、注册、认证ONU5、配置OLT上行口（模式为trunk）6、配置EPON-ONU口（模式为trunk）7、配置ONU下行口（模式为tag及vlanid）8、配置ONU管理地址及网关ZXAN#conf t 进入配置模式1、添加机架、机框、单板ZXAN(config)#add-rack rackno 0 racktype ZXPONZXAN(config)#add-shelf shelfno 0 shelftype ZXA10C200-A （C200)ZXAN(config)#add-shelf shelfno 0 shelftype ZXA10C220-B （C220)ZXAN(config)#add-card slotno 1 EPFC2、创建业务VLAN 1）逐渐创建VLANZXAN(config)#vlan 100 ZXAN(config)#vlan 101 ZXAN(config)#vlan 31 2）批量创建VLANZXAN (config )#vlan databaseZXAN(vlan)#vlan 100，101，31（批量增加VLAN）3、配置OLT管理地址，指定路由ZXAN(config)#Interface vlan 31ZXAN(config-if)ip add 172.16.31.2 255.255.255.0ZXAN(config-if)exitZXAN(config)#ip route 0.0.0.0 0.0.0.0 172.16.31.14、注册、认证ONU 1）注册ONUZXAN(config)#interface epon-olt_0/1/2ZXAN(config-if)#onu 1 type ZTE-F402 mac 000c.0000.0001 （mac地址可以通过ZXAN#show onu unauthentication epon-olt_0/1/2 查看）2）认证ONUZXAN(config)#interface epon-onu_0/1/2:1ZXAN(config-if)#authentication enable5、配置OLT上行口ZXAN(config)#interface gei_0/4/3ZXAN(config-if)#switchport mode trunkZXAN(config-if)#switchport vlan 31，100，101 tag6、配置EPON-ONU口ZXAN(config)#interface epon-onu_0/1/2:1ZXAN(config-if)switchport mode trunkZXAN(config-if)switchport vlan 31，101，100 tag7、配置ONU下行口（数据从OLT下发）ZXAN(config)#pon-onu-mng epon-onu_0/1/2:1ZXAN(epon-onu-mng)#vlan port eth_0/1 mode tag vlan 101 priority 0>进入ONU管理视图>配置ONU的eth_0/1口模式为tag(即access)，属于lan101，优先级为08、配置OLT管理地址，配置ONU管理地址及网关ZXAN(config)#pon-onu-mng epon-onu_0/1/2:1ZXAN(epon-onu-mng)#mgmt-ip onu-ip 172.16.31.3 255.255.255.0 0 31 mgm-Ip 0.0.0.0 0.0.0.0 172.16.31.1 status enable >进入ONU管理视图>配置ONU管理地址及网关（onu管理地址/掩码/优先级0/管理vlan31/网关/status enable）。

For personal use only in study and research; not for commercial use实验一中兴OLT基本操作一、实验目的：1．了解实验室设备组网情况；2．熟悉C200/C220设备结构；3．了解和掌握C200的基本操作命令；4．开通网元带内，带外网管；二、实验设备：C200、ZXR10 2826、ZXR10 3928、电脑、串口线、网线、光纤三、实验内容与步骤1.2.串口登录计算机通过串口线与交换主控处理板的CONSOLE口连接。

用超级终端登录设备。

在运行Windows操作系统的PC上启动超级终端程序，选择串口和波特率，配置结束后，点击“确定”按钮，即可进入本地操作维护登录界面。

使用“enable”命令，登录到超级用户权限，密码是“zxr10”。

2．设备基本信息查询（1）查询设备版本信息ZXAN#show version-running 察看运行的版本信息Shelf/Slot VerType FileType VerTag VerLenth BuildTime--------------------------------------------------------------------------------0/0/1 EPFC MVR V1.1.1ET9 185**** ****-03-01 17:28:100/0/1 EPFC BOOTROM V1.1.1ET8 271072 2008-02-16 14:03:410/0/4 EC4G MVR V1.1.1ET9 9366418 2008-03-01 18:02:510/0/4 EC4G BOOTROM V1.1.1ET8 358752 2008-02-16 14:02:56ZXAN#show version-saved 察看保存的版本信息Shelf/Slot FileName VerType VerTag BuildTime VerLenth Active--------------------------------------------------------------------------------0/0/1 epfc.mvr EPFC V1.1.1ET9 2008-03-01 17:28:10 1853485 00/0/4 ec4g.mvr EC4G V1.1.1ET9 2008-03-01 18:02:51 9366418 1 （2）察看设备单板状态ZXAN#show cardRack Shelf Slot CfgType RealType Port HardVer SoftVer Status-------------------------------------------------------------------------------0 0 1 EPFC EPFC 4 V0 V1.1.1ET9 INSERVICE 0 0 4 EC4GM EC4GM 4 V0 V1.1.1ET9 INSERVICE 0 0 5 EC4GM 4 OFFLINE （3）察看设备的运行配置文件ZXAN#show running-configBuilding configuration...!**********Before interface -- show run on RP start!*********!!add-rack rackno 0 racktype ZXPONadd-shelf rackno 0 shelfno 0 shelftype ZXA10C200master-backup enable rackno 0 shelfno 0add-card rackno 0 shelfno 0 slotno 1 EPFC!clock3．机架配置，机框配置，单板配置（1）机架配置C200设备第一次使用时，必须要先进行机架配置。

C220（1.2.1）基本操作超级终端登录C220，enable/zxr10；telnet，ZTE/ZTE；9806H，F822，telnet：admin/admin，enable/admin；F820，telnet，ZTE/ZTE1、清空配置ZXAN#dir cfg //查看配置目录下是否有配置文件ZXAN#delete cfg startrun.dat //删除配置文件ZXAN#delete cfg startrun.savZXAN#reboot //删除完重启设备2、添加/删除机架、机框、单板ZXAN(config)#add-rack rackno 0 racktype ZXPONZXAN(config)#add-shelf shelfno 0 shelftype ZXA10C220-B//ZXA10C220-A：ZXA10 C220 A型机框，电源前出线机框//ZXA10C220-B：ZXA10 C220 B型机框，电源后出线机框ZXAN(config)#show card //查看板卡ZXAN(config)#set-pnp enable /使能单板自动配置开关ZXAN(config)#show card //查看板卡ZXAN(config)#del-card slotno 1 //删除单板，主用控制交换板无法删除ZXAN#reset-card slotno 1 //复位单板ZXAN#swap //主备倒换，必须是同类型的控制交换板3、创建/删除VLANZXAN(config)#vlan 88 //创建VLANZXAN(config-vlan)#exit //创建完要退出ZXAN(config)#show vlan summary //查看系统中有哪些VLANZXAN(config)#show vlan 88 //查看某一VLAN中有哪些端口ZXAN(config)#no vlan 88 //删除VLANZXAN(config)#no interface vlan 88 //删除具有三层接口的VLAN要先删除此接口ZXAN(config)#vlan database //批量添加VLANZXAN(vlan)#vlan 30,40,50,1002,10034、添加/删除带内网管；带内网管是针对三层接口添加的，此处指管理VLANZXAN(config)#show ip route //查看带内、带外网管及路由ZXAN(config)#interface vlan 88 //进入VLAN88的虚接口中ZXAN(config-if)#ip address 192.168.40.1 255.255.255.0ZXAN(config-if)#no ip address 192.168.40.1 255.255.255.0 //删除带内网管5、添加带外网管ZXAN(config)#interface mng1 //进入mng1端口ZXAN(config-if)#ip address 10.1.40.1 255.255.255.0 //带外IP可以修改，不能删除6、创建ONU模板对于新的ONU，在OLT上可能没有相应的模板，需要自行添加ONU模板ZXAN#show onu-type //查看OLT中储存的所有ONU模板信息ZXAN(config)#pon //进入PON配置模式ZXAN(config-pon)# onu-type ZTE-F460 epon description 4FE,2POTS,1WiFi //添加新模版ZTE-F460 ZXAN(config-pon)# onu-type-if ZTE-F460 eth_0/1-4 //配置以太网类用户端口ZXAN(config-pon)# onu-type-if ZTE-F460 pots_0/1-2 //配置POTS类用户端口ZXAN(config-pon)#no onu-type ZTE-F460 //删除模版，系统缺省模版如ZTE-D400不能删除7、认证ONUZXAN(config)#show onu unauthentication epon-olt_0/9/1 //查看OLT端口下未认证的ONUZXAN(config)#show onu authentication epon-olt_0/9/1 //查看认证了的ONUZXAN(config)#interface epon-olt_0/9/1 //进入某个PON口，认证ONUZXAN(config-if)#onu 1 type ZTE-F822 mac 0026.ed14.3e06 //使用mac地址认证此处认证ONU的范围“1~64”，epon-onu_0/9/1:X，即最后的XZXAN(config)#interface epon-onu_0/9/1:1 //进入PON口的逻辑子接口ZXAN(config-if)#switchport mode trunk //修改接口的类型，保证管理数据可以透传ZXAN(config-if)#switchport vlan 88 tag //将此接口加入到管理VLAN88中ZXAN(config)#interface epon-olt_0/9/1 //删除ONUZXAN(config-if)#no onu 1ZXAN(config)#interface epon-onu_0/9/1:1ZXAN(config-if)#mac 0015.EB71.F658 //更换同类型的ONU时使用这条命令，这样对于下发的数据不需要重做，仅重做存在于ONU中的数据修改ONU认证方式ZXAN#show epon authentication-mode 0/9 //查看ONU认证方式，1 号机框7号槽位号ZXAN(config)#epon //进入EPON配置模式ZXAN(config-epon)#onu-authentication-mode service 0/9 mac //修改为MAC认证注册方式ZXAN(config-epon)#onu-authentication-mode service 0/9 sn //修改为SN认证注册方式修改ONU认证注册方式的命令对整个PON单板板有效，重启PON板，才能生效。
