冷热源群控方案20140609

—、系统介绍：本项目冷源由3台离心式冷水机组及1台螺杆式冷水机组供冷。

本冷源控制系统主要控制以下设备：1.3台离心式冷水机组，；2.1台螺杆式冷水机组；3.4台冷冻水一次泵（三用一备），配套离心式冷水机组；4.2台冷冻水一次泵（一用一备），配套螺杆式冷水机组；5.6台冷供水二次泵（两组，分别服务裙房及办公塔楼）；6.1台过渡季自然冷源利用板换；7.7台冷却塔。

二、控制系统概述：由于冷源系统内的冷水机组、冷冻泵、冷却泵和冷却塔等设备的能耗占整个中央空调系统能耗的60%或以上，因此对多台冷水机组实施群控是至关重要的。

在冷水机组群控系统内，多台冷水机、冷却泵、冷冻泵和冷却塔可以按先后次序有序地运行，通过执行最新的负荷优化、匹配程序和预定时间程序，整个冷冻机房可达到最大限度的节能（15%左右）。

控制节能的最终目标是机房所有设备的总能效最高，而不能只是片面的看某一个设备的节能，因此要综合考虑以下几个方面：□冷水机组□—次冷冻水泵□二次冷冻水泵□冷却水泵□冷却塔三、控制逻辑（1）开关机顺序开机：冷却塔〜冷却水泵〜冷冻水一次泵〜冷冻水二次泵〜冷水机组。

关机过程与开机过程相反。

详细说明：（2）开机条件系统内的所有设备包括冷水机组、冷冻泵、冷却泵、冷却塔和电动蝶阀都有手动/自动两种模式，在群控状态下，要确定所有设备都处于自动状态。

（3）系统启动参数群控图形界面上有一个程序设定按钮。

当该按钮为0*程序处于群控状态，在群控状态下，至少一组冷冻设备处于可启动设备队列；当该按钮为OFF,程序处于点动状态，在点动状态下，只有符合点动启动的条件，点动才被允许（例如要开冷冻泵，冷冻蝶阀必须已经开到位，否则点动无效）。

在实际运行过程中经常会出现某台设备不能进入使用的状态（例如在维修状态）。

对此，我们为每台设备定义一个软件点。

当该软件点位0N时，程序就会将该设备排除在可投入设备队列之外。

另外，报故障的设备自动排除在可投入设备队列之外。

冷机站先进控制系统摘要冷机站先进控制技术运行于常规控制系统之上，采用需求侧信息辅助计算当前负荷水平和趋势，采用仿真手段动态模拟冷机站各部分的工作状况和性能，并在此基础上采用动态优化技术在兼顾各种因素的同时生成最安全、经济的冷机站运行方案，指导常规控制系统工作从而最大化冷机站的系统效率。

Advanced Chiller Plant Control SystemAbstractRunning above the building automation system, the advanced chiller plant control system can approximate actual load demand of the building by taking demand side information as reference, simulate running performance of various parts of the chiller plant with a dynamic modeling system, optimize the working schedule and running settings of the chiller plant with a dynamic programming solver, and automatically guide the conventional control system to run the chiller plant in the safest and most economical way.简介冷机站的能耗约占大楼总能耗的30~50%，是楼宇节能不可忽视的一个重要环节。

现有的冷机群控系统大多为程序控制系统，可以根据工程师的逻辑设定，完成冷机组的自动启停、连锁和保护等，但是受硬件和软件的限制很难考虑更多影响系统效率的因素(例如：未来一段时间内大楼的冷/热负荷的变化趋势，包括冷机、冷却塔、换热器、甚至蓄冰系统在内的各设备在不同工况下的效率水平，电价的变化，电力或燃料的选择，以及楼宇对制冷、制热的动态响应特性等)使得冷机站的运行效率保持在高水平。

冷机群控控制方案背景:随着现代工业和商业活动的发展，人们对冷却设备的需求日益增长。

冷机作为主要的冷却设备之一，被广泛应用于建筑、工厂、医院、超市等场所，带来了许多便利。

然而，随着冷机数量的增加，如何有效地管理和控制这些冷机成为了重要的问题。

为了提高冷机的运行效率和降低能耗，冷机群控技术应运而生。

一、冷机群控系统的基本原理冷机群控系统是一种将多台冷机集中控制的技术方案。

它通过集中控制器实时监测和调度冷机的运行状态，以达到统一管理、优化调度、提高能效的目的。

冷机群控系统的基本组成包括以下几个方面：1.集中控制器集中控制器是冷机群控系统的核心设备，负责实时监测和调度冷机的运行状态。

它可以通过与冷机的通信接口实现对冷机的远程监控和控制。

2.数据采集器数据采集器负责采集冷机运行相关的数据，并将数据传输给集中控制器。

数据采集器可以直接连接到冷机，也可以通过无线传输的方式实现与集中控制器的通信。

3.远程监控终端远程监控终端允许用户通过电脑、手机等设备实时监控冷机群控系统的运行状态。

用户可以在远程监控终端上查看冷机的运行数据、历史记录、报警信息等。

4.云平台云平台是冷机群控系统的数据存储和管理中心。

它可以存储和管理冷机运行数据、历史记录、报警信息等，并提供数据分析和报表生成功能。

二、冷机群控系统的优势冷机群控系统相比传统的单独控制方式具有以下优势：1.能耗优化通过冷机群控系统，可以对冷机进行统一调度和优化控制，根据场所的需求实时调整冷机的运行状态，从而达到最佳能效的目的。

这将显著降低能耗并降低运营成本。

2.故障预警冷机群控系统可以实时监测冷机的运行状态，并根据设定的阈值进行故障预警。

一旦冷机发生故障或运行异常，系统将立即发送报警信息给相关人员，以便及时处理并减少停机时间。

3.远程监控冷机群控系统具有远程监控功能，可以通过电脑、手机等设备随时随地监控冷机的运行状态，提供实时数据和报警信息，方便管理人员进行决策和调度。

冷源控制系统（YC）采用目前比较科学的控制方案，通过采集运行机组的负荷及供水温度参数来选择机组的开启台数。

该控制方案为“模糊控制”模式，可以任意选取运行时间较短的机组运行，也可以根据发生的故障自动切换到另一制冷组运行，达到节能和自动控制的最优化。

案例分析原理图大 机组板换大机组板换大机组板换小机 组板换小机组板换冷却水冰水蓄冷罐一次泵一次泵一次泵一次泵一次泵五台二次泵供水总管源控冷热源系统智能控制原理说明: (一)YC监控系统定义和说明✧控制模式：该系统分为三种控制模式，分别是手动模式，单机模式（一键启停），群控模式（一键启停）。

(1)手动模式：根据控制要求，BA在控制界面做了控制模式的选择，可以选择群控模式或者单组模式，当在单组模式情况下，点击每一个制冷组切换到单组手动，就能分别对冷冻水蝶阀，冷却水蝶阀，旁通蝶阀，二次泵、冷却塔等进行单点启停控制。

(2) 单机模式：该控制按键分别在每个冷水机组里面可以进行选择模式，在单机模式情况下，您可以通过一键启停键为该机组一套的设备进行联动控制（对应该冷水机组的蝶阀，水泵，冷却塔等）(3) 群控模式：控制逻辑是利用每台机组的负荷和冷冻水供水温度来控制加减机的。

✧制冷组启动顺序：所有制冷组均以制冷模式启动运行，制冷组控制器将发送顺序启动命令，启动依次：开启冷却水电动阀、冷冻水电动阀——冷却塔——冷却水一次泵——冷冻水一次泵——开启冷水机组。

✧制冷组关机顺序：与启动顺序刚好相反。

✧一旦主管理器（冷冻站内设置）失效，操作员应能够通过就地安装在制冷组控制器上的H-A-O(手动-自动转换)开关操作。

(二)冷水机组控制要求：✧制冷组故障转换：制冷组中任何一个设备故障报警需要按序停止制冷组，然后启用备用制冷组启动加入系统制冷运行。

✧制冷组的加减载：1）加载条件：制冷组运行时，冷冻站管理器将监测冷冻机压缩机的运行效能，当运行效能达到加载条件，（如：额定容量的95%以上持续时间5分钟（时间可调），且冷冻水供水温度大于10℃时），冷冻站管理器将增加开启下一组制冷组。

浅析中央空调冷热源的群控郑颖【摘要】主要论述了中央空调自动控制系统中的冷热源群控的意义和群控策略的种类以及具体的方法.【期刊名称】《甘肃科技》【年(卷),期】2010(026)019【总页数】2页(P82-83)【关键词】中央空调;冷热源;群控【作者】郑颖【作者单位】甘肃铁发置业房地产开发有限公司,甘肃,兰州,730000【正文语种】中文【中图分类】TU830中央空调系统是现代建筑的重要组成部分,是建筑智能化系统主要的管理内容之一。

有统计资料表明,空调系统的能耗已占到建筑总能耗的 40%左右,通过楼宇自动化系统实现空调系统的节能运行,对降低费用、提高效益是非常重要的。

1.1 群控意义现在的冷冻机通过自身控制器的容量调节,都可以在一定的制冷量范围内维持所要求的供水温度。

但产生不同的制冷量时,冷冻机的效率不同,一般说来冷冻机的cop(能效比)会因为制冷量的变化而不同。

某些部分负荷下的 cop几乎仅为最高cop的一半,而当制冷量太高时,cop也有所降低。

现在的中央空调系统一般配置不止一台冷冻机,并且大部分情况下空调系统都处于部分负荷状态,此时就存在优化冷机运行方案。

通过冷源群控我们在冷水机组的产冷量满足建筑物内的冷负荷需求的情况下,使整个空调系统的 cop始终处于较高的状态,从而使空调系统的能耗最少。

与此同时通过冷热源的群控不仅能合理的分配多台机组的使用时间、延长机组寿命、提高设备利用率,而且使系统更舒适,避免过冷或过热,更容易达到设计要求。

冷热源群控的主要内容就是通过控制系统根据室外温度、系统容量、建筑物特性和建筑物的初始温度来决定设备的启停时间,最大限度减少运行时间。

另外由于制冷剂的效率取决于机组负荷百分比和冷凝器与蒸发器的压力差,所以群控另个工作就是控制制冷剂压力。

在实践中,此压力差由冷凝器冷却水出口温度减去冷冻水供水温度来代替。

有关研究表明温度变化1℃,能节能 3%左右。

1.2 群控策略的种类1.2.1 回水温度控制法通过测量冷冻水回水温度,根据其值的大小控制冷水机组启动的台数。

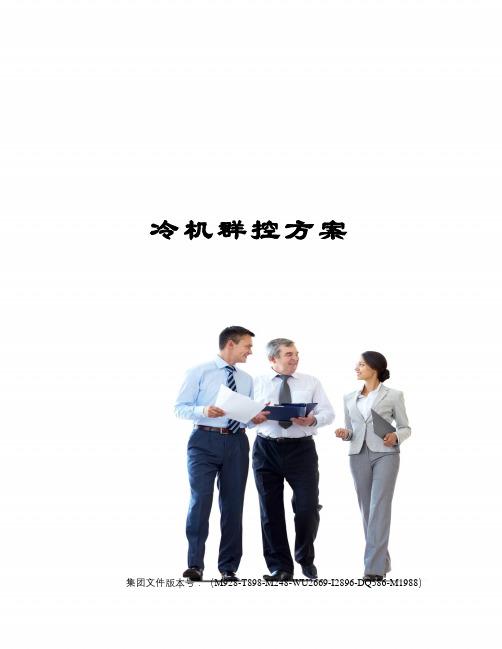

冷机群控方案集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）机房群控节能自控系统介绍1、节能系统设计原则我们通过配置系统的硬件和软件，实现测量各类工艺、设备状态的参数、设置并控制设备启停、提供设备运行报告等功能，运用节能计算以及先进的控制技术，达到节能的效果。

主要从以下几方面入手：需求侧管理冷/热量计算以及冷/热量匹配运行最优化设备运行点设定确定几种最优化运行模式，进行运行模式切换根据系统记录，管理分析当前和过去运行过程；提供计算和预测工具、用于优化操作参数并组合、建立新的运行方式；实现节能自控系统与其他系统数据交换；对受控设备实现遥控操作；系统方便、友好的修改、扩展、检测工具；通过密码保护，实现数据安全功能。

2、系统方案系统结构冷源系统冷源系统主要由地源热泵机组，用户侧水泵，冷却水泵，冷却塔、地源侧水泵等组成。

冷源系统的控制分冬季控制和夏季的控制。

冬季主要是供暖，夏季主要是制冷。

在冬季的控制中不需要启用地源热泵机组，只需要把地热水用水泵打到用户区即可。

夏季的制冷有两种工况：小冷量工况和大冷量工况，在小冷量工况下只需要把底下的冷水用泵抽到用户区使用。

大冷量的工况是需要开启冷却塔来进行冷却水调节。

一、冬季供暖控制监控内容监控设备数量监控内容用户侧水泵4台程序最优开关控制, 运行状态，故障状态，手自动状态地源侧水泵2台程序最优开关控制, 运行状态，故障状态，手自动状态地源侧泵蝶阀2台程序最优开关控制, 运行状态，故障状态，手自动状态启停顺序控制一、无需冷却塔的调峰制冷冷冻水系统启动顺序：地源侧泵蝶阀→地源侧水泵→用户侧水泵。

冷冻水系统关机顺序：地源侧水泵→用户侧水泵。

→地源侧泵蝶阀。

二、夏季制冷控制冷源机组的节能控制：监控内容监控设备数量监控内容地源热泵机组2台程序最优开关控制，手自动状态运行状态，故障状态，水流开关用户侧水泵4台程序最优开关控制, 运行状态，故障状态，手自动状态冷却水泵2台程序最优开关控制, 运行状态，故障状态，手自动状态地源侧水泵2台程序最优开关控制, 运行状态，故障状态，手自动状态地源侧泵蝶阀2台程序最优开关控制, 运行状态，故障状态，手自动状态冷却塔1台程序最优开关控制, 运行状态，故障状态，手自动状态启停顺序控制二、无需冷却塔的调峰制冷冷冻水系统启动顺序：地源侧泵蝶阀→地源侧水泵→用户侧水泵。

冷源群控节能方案一、方案背景。

咱都知道冷源在好多地方就像个“大胃王”，不停地吃电，特别是那些有好多制冷设备凑一块儿的冷源群。

这电费蹭蹭往上涨，就像火箭发射似的，可让人头疼了。

所以啊，咱得想个法子，让这些冷源既能好好干活，又能少消耗点能源，就像让一个胖子变成肌肉男，有力气还不费粮。

二、冷源群的现状分析。

咱先得看看这个冷源群到底是啥情况。

比如说，有多少制冷机组啊？这些机组是不是都在没头没脑地工作，不管需不需要都开足马力？还有它们的控制方式，是不是就像一群各自为政的小部落，没有个统一指挥的。

可能有的机组都老化了，效率低得像个老乌龟慢慢爬，还在那不停地运行呢。

另外，制冷系统的各个部分之间的配合可能也不咋地，就像一个交响乐团里的乐手各拉各的调。

三、节能策略。

1. 智能控制中心。

咱得建立一个聪明的“大脑”，也就是智能控制中心。

这个中心就像个超级管家，能时刻盯着整个冷源群的情况。

它可以收集各个制冷机组、水泵、冷却塔啥的运行数据，就像一个侦探收集线索一样。

然后根据实际的制冷需求，合理地安排每个设备的工作任务。

比如说，当制冷需求不大的时候，它不会让所有机组都嗷嗷叫地运行，而是有选择地让一部分机组休息，就像安排士兵轮岗一样。

2. 优化机组运行顺序。

按照机组的效率高低和运行成本，给它们排个队。

就像比赛跑步，先让那些跑得快（效率高）、吃得少（能耗低）的机组先上场。

这样可以保证在满足制冷需求的前提下，整体能耗最低。

而且，这个顺序也不是一成不变的，要根据机组的运行时间、磨损情况啥的随时调整，就像根据球员的状态调整出场顺序一样。

3. 动态调节负载。

根据建筑物内的实际温度和制冷需求的变化，动态地调节冷源群的负载。

比如说，在白天人多的时候，可能需要多制冷，那就让冷源群多干点活；到了晚上人少了，温度要求没那么高了，就给它们减减负。

这就好比根据不同的季节和天气，调整我们穿衣服的多少一样。

4. 设备维护与升级。

定期给这些制冷设备做个“体检”，把那些老弱病残（老化、损坏、效率低的部件）的东西给修好或者换掉。

冷热源群控系统概述性方案一、项目及系统概述苏州儿童医院园区总院位于苏州工业园区中新大道东、钟南街交界处，总占地面积为58696平方米，总建筑面积约140000平方米，一期建筑面积为128000平方米，包括：一幢12层高的主楼，设有四层高的辅楼，设有门急诊楼，医技楼，住院楼，科研办公楼两层高的地下停车库，设计日门诊量3000人次，其中一期项目规划建设600张床位。

对于这么大规模的医院，空调冷热源系统的稳定运行是医院正常运营的基本保障。

儿童医院的冷热源系统主要有以下设备组成：4台离心式冷水机组、4台变频冷冻水泵、4台变频冷却水泵、4台变频热水循环泵、10台冷却塔、2台补水泵、4套板式热交换器、集水器、分水器、压差旁通阀、电动蝶阀等。

冷热源群控系统总共设计291个监控点(不包括软接点)。

其中数字输入点（DI点）158个，数字输出点（DO点）59个，模拟输入点（AI点）36个，模拟输出点（AO点）14个。

详细监控点位请见群控系统点位表。

儿童医院的冷热源群控系统将设计成一套完整的分布式集散控制系统，它采用标准化局域网技术和众多子系统集成技术实施对建筑内所有实时监控系统的集成监控、联动和管理，各个系统既可相对独立运转，又可联合成为一个有机整体，使管理人员能方便快捷、明了地了解项目内主要设备的运行情况。

冷热源群控系统是由中央管理工作站、现场DDC控制器及各类传感器、执行机构组成，能够完成多种控制及管理功能的控制网络系统。

它是随着计算机网络在环境控制中的应用而发展起来的一种智能化控制管理网络系统。

儿童医院冷热源群控系统监控中心设置于地下室的空调机房值班室，通过数据管理服务器（ADS）、网络控制引擎（NAE）、现场型直接数字控制器（DDC）对相关冷热源设备进行监控。

冷热源群控系统通过优化控制提高管理水平，达到节约能源和运行成本，并能方便地实现物业管理自动化。

二、系统架构根据儿童医院项目特点，冷热源群控系统将利用计算机和现代通讯控制技术对各冷热源设备的软硬件运行实现统一管理，由于机电设备分布在不同建筑的不同层面、不同位置，因此也就决定了儿童医院的冷热源群控系统必须是集散型系统，唯如此，方能实现集中管理分散控制，集中操作分散执行，整个项目的各种机电设备能够按照管理、操作者的意愿进行集中管理和控制，最终达到各种设备协调有序地工作，并在满足各种功能所必须的前提下，尽可能减少相关的管理人员和最大限度地节约能耗，降低管理和营运费用。

一、冷机启停逻辑（DDC内控制程序）1、冷机启动→平台选择了冷机模式，并且发送了启动命令（开始计时）→水泵、冷却塔、冷机没有故障，且没有切为本地，否则报故障，机组停机，切机→冷机模式对应的1个阀门开到位，否则报故障，机组停机，切机→冷却塔进水阀开度>80%，否则报故障，切机→开启冷却水循环泵，冷却水循环泵频率>（设定启动频率-5）→开启冷却塔，冷却塔频率>25HZ→开启冷冻水泵，冷冻水泵频率>（设定启动频率-5）→开启冷机，系统运行状态返回（计时清零，正常启动完成，如果超过3分钟没有状态返回，启动故障处理程序）→冷机启动完成2、冷机关闭→平台选择了冷机模式，并且发送了关机命令（开始计时）→给冷机发送关机指令，冷机停机，冷机运行状态为OFF，开始计时→计时时间=300S（5分钟），关闭冷冻水循环泵→计时时间=360S（6分钟），冷冻水泵运行状态为OFF，关闭冷却水循环泵→冷冻水流量<20且冷却水流量<20，关闭冷却塔→冷机关闭完成3、板换启动→平台选择了板换模式，并且发送了启动命令（开始计时）→水泵、冷却塔、冷机没有故障，且没有切为本地，否则报故障，机组停机，切机→板换模式对应的4个阀门开到位，否则报故障，机组停机，切机→冷却塔进水阀开度>80%，否则报故障，切机→开启冷却水循环泵，冷却水循环泵频率>（设定启动频率-5）→开启冷却塔，冷却塔频率>25HZ→开启冷冻水泵→板换启动完成4、板换关闭→平台选择了板换模式，并且发送了关机命令（开始计时）→计时时间=30S（半分钟），关闭冷冻水循环泵→计时时间=60S（6分钟），冷冻水泵运行状态为OFF，关闭冷却水循环泵→冷冻水流量<20且冷却水流量<20，关闭冷却塔→板换关闭完成二、冷机故障切换逻辑1、故障条件➢大前提：制冷单元发送了开机命令或者在运行中➢设备（冷机、冷冻水泵、冷却水泵、冷却塔）切换到本地模式➢设备（冷机、冷冻水泵、冷却水泵、冷却塔）故障➢冷机断电（延时10S（可设置）时间没有恢复）。

中央空调冷热源机房群控知识简析冷热源群控系统0 引言空调系统冷热源的能耗在整个空调系统中占有相当大的比例．而冷源系统的能耗主要由冷水机组电耗及冷冻水泵、冷却水泵、冷却塔风机电耗构成，采取群控策略可以恰当地调节冷水机组运行状态．降低冷冻水泵、冷却水泵及冷却塔风机电耗．最大限度地实现空调冷热源系统的节能运行1 群控系统的优势民用建筑内中央空凋设备种类繁多．各设备运行是相互关联的。

群控系统按照T艺流程控制各设备的启停．如果局部设备发生故障．群控系统能及时进行逻辑判断并决定是否启用备用设备或全面停机。

所有的逻辑控制及设备关联控制的实现均由群控系统控制主机完成．能真正做到协涮统一而对于BA系统的DDC控制器来说．各控制器的功能独立完成．通过控制器间的指令传递来执行先后顺序．没有全面协调的“大脑”．很难实现逻辑性很强的设备关联控制因此．采用群控系统对冷热源设备运行进行优化控制．在提高空凋系统的运行效率方面具有很大的优势2 冷热源群控系统构成本文结合光启城项目对冷热源群控系统进行分析光启城项目总建筑面积约为163 868 mz，业态为裙房商业和塔楼办公相结合的综合体项目。

该项目冷热源设备如表1、表2所示。

---------------冷热源群控系统由冷热源监测系统、冷冻机房设备监控系统、直燃机房设备监控系统构成冷热源群控系统管理主机设于地下室冷冻机房值班室内．共设置监控管理主机两台(互为备用)，对冷冻监控系统及锅炉监控系统中相关设备的运行状态等进行监测并通过TCP／IP 协议与本项目的BA系统通信．接受其对冷热水机组、板式换热器及配套设备的总体监测、控制和管理。

冷热源群控系统网络拓扑结构如图1所示。

冷冻机房设备监控系统用于集中监测、控制和管理冷源设备，由冷水机组群控系统、配套设备群控系统、冷却塔群控系统及冷冻水二次变频泵群控系统共同组成。

在冷水机组群控系统中．7台冷水机组通过各自的机组管理模块连接到网络控制器．实现与冷水机组工作站的通信。
