雕刻机并口卡使用说明-第二版

雕刻机使用手册目录首页.............................................. - 3 - 安装前注意事项：..................................... - 4 - 第一章雕刻机的组成 ................................. - 5 -一、图片........................................ - 5 -二、雕刻机配件.................................. - 8 - 第二章雕刻机的安装及软件设置........................ - 9 -一、机器安装...................................... - 9 -二．软件的安装.................................... - 9 - 三．软件的参数设置............................... - 12 - 第三章雕刻机的操作流程 ............................ - 18 - 第四章刀具的选择 .................................. - 19 - 第五章机器的日常维护及保养......................... - 20 - 第六章故障与分析 .................................. - 21 - 附录1 控制卡具体参数设置 .......................... - 25 - 附录2 DSP手柄的使用说明........................... - 26 -首页首先感您选用本公司产品，在您机器安装前请仔细阅读本说明书，以免给您的安装和使用造成不必要的麻烦。

如您在使用本产品的过程中遇到问题，请致电本公司售后服务：05本说明书解释权归锐雕数控科技所有，本说明书中所涉及一些技术参数如发生改变，恕无法另行通知。

雕刻机器使用说明书（1）输入图片文件——-输入——点阵图像（选择所需要图片）（2）图片大小变换——放缩（设定图片为所需要大小）（3）图片转成网络艺术曲面——图像纹理——位图转网络（对准图片点击左键，跳出位图转曲面页面，设定白色最高，设定曲面高度，为浮雕深度生成三维环境不打钩），点击生成好后的网格进行一边图型聚中。

（点击点顶部的变换一图形聚中，跳出图形聚中页面，X轴为左边聚中，Y轴为下部聚中，Z轴为顶部聚中）。

（4）生产路径（左键点选网格——选择顶部的刀具路径——选择曲面雕刻——跳出曲面雕刻参数页面）使用精雕方案：打钩精雕刀具，设定好刀具大小，点击精雕策略进得调整（重叠率20%——40%左右，可修边一次，也可以不修边，修边量在1——2毫米，表面余量为0，侧面余量为0，走刀方式选择：平行截线走刀，路径角度为0，往复走刀打钩，斜面雕刻不打钩，调整好后，点确定生成路线。

使用粗雕方案：打钩粗雕刀具，设定好刀具大小，点击粗雕策略进行调整，吃刀深度：一般为5毫米左右，走刀方式设定位投影加深重叠率为：10%——20%，行切角度为0,兜边量为0，表面余量为0.5，侧面余量为0.5-1.（5）路径输出：点击生成好后的路径，进行一次图型聚中。

图形聚中好后，点击上面刀具路径——输出刀具路径，跳出保存页面，保存好后跳出输出文件页面，文件版本选择EN3D4.X，曲线输出误差为0.01，输出二维路径不要打钩，输出原点全部为0，点击确定，跳出总共输出几条路径，再点击确定，跳出NC转换页面进行设定：安全高度为10，接近高度为5，接近速度为500——800，加工速度根据木头布硬度设定，一般为2000——3000，文件头尾设置，一般情况下头尾文件全部删除，文件格式设置，输出G代码优化打钩，输出行号打钩，点击生成即可。

（6）操控操作：打开控制系统，点击左上角第二排打开并装截图标，跳出打开并装截页面，文件类型点选为加工程序打开所指定的文件，文件装截好后，点击右边手动界面，手动操作将刀尖对准板面左下角（刀尖贴住板面），点击左上角第二拓设定原点图标，原点设定好后再点击回到原点。

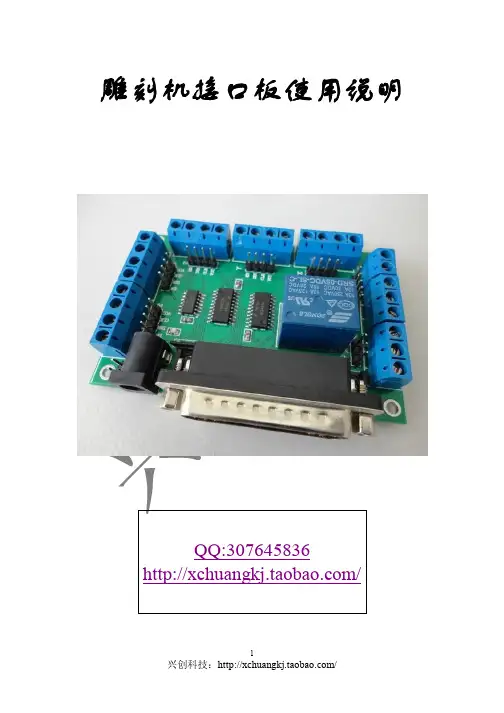

雕刻机接口板使用说明目录一、雕刻机接口板功能简介： (3)二、电气接线图： (3)三、接口板和驱动器的连接方法： (4)四、信号输入接口的连接方法： (4)五、继电器接口的使用： (5)六、并口的25针引脚输出定义： (5)七、Mach3软件的设置和使用方法： (6)7.1 Mach3的启动： (6)7.2 Mach3软件的端口设置： (7)7.3 限位开关的mach3设置： (11)7.4电机调试： (12)7.5 G代码的运行： (14)7.6 如何使用MACH3的手控界面： (16)八、联系我们： (17)一、雕刻机接口板功能简介：1、同时接5块步进电机驱动板器，控制5个步进电机运转2、带四路限位开关接口，可以接限位开关和急停开关，复位，对刀开关等。

3、带继电器控制，可控制雕刻机主轴电机的转动与不转动。

4、工作电压DC5V5、支持mach3软件。

二、电气接线图：三、接口板和驱动器的连接方法：X、Y、Z、4、5轴接口连接驱动板示意图:四、信号输入接口的连接方法：信号输入接口可以接限位开关和急停开关，对刀等，下图都以限位开关示意，具体的使用可以参考mach3中文教程：五、继电器接口的使用：继电器可以控制主轴的启动和停止，要使用该继电器，首先要对软件进行设置，软件的设置在后面章节中会提到。

在使用时即可通过代码控制继电器的吸合和释放，以此控制主轴的启动和停止。

六、并口的25针引脚输出定义：图6.1 并口接口并口简介：电脑的并口是一个25针D型凹槽连接器，图6.1所示为从电脑后方观看得并口插槽，箭头所指的方向为信息流相对电脑的流动方向，如标号为10-13的脚针是对向脑输入数据的。

接口板并口输出信号定义：七、Mach3软件的设置和使用方法：说明：这里将对mach3的基本设置进行讲解，对于mach3的设置是一个复杂的过程，我们这里的介绍主要是针对我们的驱动板进行，让您能够使电机正常转动，对于一些复杂的设置请您参考mach3的使用手册，那里有非常详细和专业的讲解。

操作说明书目录1.雕琢机控制件（ ncstudio ）安装置明⋯⋯⋯⋯⋯⋯⋯ 22.精雕件与件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ..73.资料固定与加工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..84.雕琢各样资料刀具的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 135.雕琢机控制系注意事⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 146.精雕件做各样路径刀具的⋯⋯⋯⋯⋯⋯⋯⋯⋯ 157.雕琢机各样刀具的雕琢速度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 168.雕琢机常故障与⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18一、NC控制 PCI 卡（维宏卡）的安装：1．在配件箱里能够看到PCI 卡、数据连结线PCI 卡的安装，安装地点以下列图所示2.软件安装。

（1）插入随机光盘，在光盘中找到Ncstudio 安装包，双击解压。

（2）在解压后的文件夹中找到，双击运行，安装软件。

（3）安装驱动。

安装达成后，不用重启计算机。

我的电脑右键→选择属性→系统属性里面选择硬件→选择设施管理器。

鼠标右击，选择扫描检测硬件变动（A）弹出新硬件导游搜寻到 PCI 卡→默认点击下一步→ 自动安装 PCI 卡驱动→安装达成→ NC能够正常使用 !3.雕琢机机床参数设置（1）厂商参数参数设置。

打开软件，点击系统参数→厂商参数输进口令 NCSTUDIO.，进入参数设置界面。

依据您的机器来设置，以下来填写对应项！！！工作台行程起点（机械坐标）终点（机械）坐标X轴0毫米毫米Y轴0毫米毫米Z轴毫米0毫米对刀块厚度（）mm；固定对刀块坐标 X（）Y（）电机参数：X轴Y轴Z轴毫米/脉冲毫米/ 脉冲毫米/ 脉冲Z 轴最大速度（1000）毫米/分钟（2）加工参数设置，点击系统参数→加工参数。

进入加工参数设置界面勾选以下三项适合您机器的速度为：手动低速/3000毫米/ 分钟手动高速/5000毫米/ 分钟空程速度/3000毫米/ 分钟加工速度/3000毫米/ 分钟其余参数为默认设置即可！注：参数改正达成此后必定重点击应用！设置达成后机器通电后便能够挪动了（注意 Z 轴要在安全高度，周围无阻碍物，防止碰撞！）！二、精雕软件与诺诚变换器1.精雕软件：解压光盘中的这个文件，而后打开文件夹，把发送到桌面就能够直接使用了。

雕刻机使用说明书使用说明书：雕刻机1. 概述雕刻机是一种用于进行工艺品、广告牌和装饰物等物体雕刻的专用设备。

本使用说明书旨在介绍雕刻机的使用方法和注意事项，以确保用户正确、安全地操作雕刻机。

2. 设备准备在操作雕刻机之前，请确保已经做好以下准备工作：a) 检查设备是否完好，如有损坏或故障，请勿使用。

b) 将雕刻材料准备好，并确保其表面光洁无尘。

c) 确保室内通风良好，避免有害气体积聚。

3. 操作步骤a) 打开电源开关，确保设备接通电源，然后等待设备初始化。

b) 将雕刻材料固定在雕刻工作台上，调整好位置和角度。

c) 利用控制面板上的功能键，选择需要的雕刻图案或程序。

d) 在开始雕刻之前，可以通过调整雕刻深度和速度设置来优化雕刻效果。

e) 点击“开始”按钮，雕刻机即开始进行雕刻操作。

f) 当雕刻完成后，关闭电源开关，待设备完全停止运行后，方可进行下一步操作。

4. 注意事项a) 在操作雕刻机时，请务必戴好防护眼镜、手套等装备，以免发生意外伤害。

b) 禁止将手指或其他物体伸入雕刻机运动轨道，避免夹伤。

c) 雕刻机使用过程中如有异常响声或其他故障，请立即停止使用并联系维修人员。

d) 雕刻机的工作环境应保持干燥、整洁，避免有害物质沾染设备。

e) 请按照操作手册中的维护保养要求，定期对设备进行清洁和保养。

5. 故障排除如果在使用雕刻机的过程中遇到以下问题，请参考以下排除方法：a) 设备无法启动：检查电源连接是否正常，排除电源问题。

b) 雕刻效果不佳：调整雕刻深度、速度等参数，或检查雕刻刀具是否磨损。

c) 设备运行过程中异常停止：检查设备有无卡住或雕刻材料不稳固等故障。

6. 维修与保养雕刻机作为一种精密设备，需要定期进行维护保养，以延长其使用寿命。

请按照操作手册中的维护保养指导进行操作，并定期联系专业维修人员进行设备检修与保养。

7. 免责声明本使用说明书仅供参考，并不承担任何直接或间接责任。

用户在使用雕刻机时，应严格遵守相关操作规范，并注意自身安全。

雕刻机使用说明书（2012版）目录1.概述1.1 说明1.2 产品结构2.运行环境2.1 硬件设备要求2.2 兼容软件3.操作说明3.1 注意事项3.2 仔细阅读说明书4.安装与配置4.1 机器连接4.2 软件安装4.3 驱动测试4.4 怎样配置软件5.测试5.1 手动测试5.2 机器调试6.变频器参数设置及附录6.1 变频器参数设置6.2 电控箱端口针脚功能定义6.3 步进电机驱动板说明7.常见问题8.保修及日常维护1.1 说明1.1.2 打开包装箱1.1.3 取出雕刻，请轻拿轻放1.1.4 检查机器是否完好1.1.5 仔细核对产品装箱清单，有问题请及时联系我们1.1.6 操作雕刻机前，请认真阅读说明书1.2 CNC雕刻机主要结构：如上图示将雕刻机及连接起来，并用螺丝锁紧。

2.1 硬件设备要求2.1.1 台式电脑，带并口（25 针 LPT 口）2.1.2 CPU：PⅢ以上2.1.3 内存：256M 以上2.1.4 硬盘：20G 以上2.1.5 操作系统：推荐 WIN XP ，WIN 7需要32位的2.1.6 屏幕分辨率：1024*768，推荐 1440*9002.2 兼容软件2.2.1 可兼容 Mach3/TYPE3/ArtCAM/文泰等多种 CAD/CAM 设计制作软件。

2.2.3 指令格式：指令格式：G 代码（tap,nc,ncc,text）仔细阅读说明书一请用户仔细阅读说明书，按照说明书上一步步的操作即可轻松掌握雕刻机基本的使用。

二如雕刻机操作方面有不懂的，请联系我们三我们不出售软件，因用户的用途和转换刀路的软件不同，在我们能力范围内提供帮助。

机器连接一首先请不要接通控制盒电源，将机器航空插头与控制盒连接好，确保接触良好，建议有条件的用户将雕刻机接地。

二将并口线一头连接在控制盒的并口，另一头与电脑并口（画红色圈的）相连，如台式机上没有并口，或者并口卡损坏，则可以用 PCI 转并口转接卡来扩展一个并口PCI 转并口卡------如下图建议购买卡上芯片上带有“CH352”或者“CH353”字样的并口卡，其他品牌的并口卡可能会影响到A轴的干扰。

雕刻机使用说明书（2012版）目录1.概述1.1 说明1.2 产品结构2.运行环境2.1 硬件设备要求2.2 兼容软件3.操作说明3.1 注意事项3.2 仔细阅读说明书4.安装与配置4.1 机器连接4.2 软件安装4.3 驱动测试4.4 怎样配置软件5.测试5.1 手动测试5.2 机器调试6.变频器参数设置及附录6.1 变频器参数设置6.2 电控箱端口针脚功能定义6.3 步进电机驱动板说明7.常见问题8.保修及日常维护1.1 说明1.1.2 打开包装箱1.1.3 取出雕刻，请轻拿轻放1.1.4 检查机器是否完好1.1.5 仔细核对产品装箱清单，有问题请及时联系我们1.1.6 操作雕刻机前，请认真阅读说明书1.2 CNC雕刻机主要结构：如上图示将雕刻机及连接起来，并用螺丝锁紧。

2.1 硬件设备要求2.1.1 台式电脑，带并口（25 针 LPT 口）2.1.2 CPU：PⅢ以上2.1.3 内存：256M 以上2.1.4 硬盘：20G 以上2.1.5 操作系统：推荐 WIN XP ，WIN 7需要32位的2.1.6 屏幕分辨率：1024*768，推荐 1440*9002.2 兼容软件2.2.1 可兼容 Mach3/TYPE3/ArtCAM/文泰等多种 CAD/CAM 设计制作软件。

2.2.3 指令格式：指令格式：G 代码（tap,nc,ncc,text）仔细阅读说明书一请用户仔细阅读说明书，按照说明书上一步步的操作即可轻松掌握雕刻机基本的使用。

二如雕刻机操作方面有不懂的，请联系我们三我们不出售软件，因用户的用途和转换刀路的软件不同，在我们能力范围内提供帮助。

机器连接一首先请不要接通控制盒电源，将机器航空插头与控制盒连接好，确保接触良好，建议有条件的用户将雕刻机接地。

二将并口线一头连接在控制盒的并口，另一头与电脑并口（画红色圈的）相连，如台式机上没有并口，或者并口卡损坏，则可以用 PCI 转并口转接卡来扩展一个并口PCI 转并口卡------如下图建议购买卡上芯片上带有“CH352”或者“CH353”字样的并口卡，其他品牌的并口卡可能会影响到A轴的干扰。

雕刻机用户使用手册雕刻机系统属数控系统一类，对电网环境有一定的要求，本系统所在的电网上应无电焊机，频繁起动的机床，电动工具，无线电台等，强烈的电网干扰导致电脑和雕刻机系统的工作异常。

保养是保证雕刻机的使用寿命，提高设备效率的重要手段，1.在实际使用中按照操作规范要求正常使用。

2.日常维护要求每天工作完成后进行工作台面和设备的清理加油以免造成不必要的损失。

3.定期维护要求每个月进行一次，维护的目的是检查机器各个部位螺丝是否松动，确保机器润滑条件和环境条件的良好。

(1).检查连接主轴电机和水泵的水管，接通水泵电源，检查水泵给排水工作是否正常。

(2).为避免电源插座松动或接触不良造成加工异常使产品报废，请选择良好的电源插座，应具有可靠的接地保护。

一．雕刻机安装前的注意事项：1．切勿在闪电或打雷时安装此设备，切勿在潮湿的地方安装电源插座，请勿触摸未绝缘的电源线。

2．上机操作人员必须经过严格的培训操作过程中必须注意人身安全和机器的安全，并严格按操作规程来操作电脑雕刻机。

3．电源电压要求210V-230V、或360V-420V,若电源电压不稳或周围有大功率的用电设备，请一定要在专业技术人员指导下选择稳压电源。

4．雕刻机，控制柜必须接地线，不可带电插数据电缆线。

5．操作人员切勿戴手套工作，最好戴上防护眼罩。

6．机械本体为钢结构龙门部分航空铝铸件，相对较软，在安装螺钉时（特别是安装雕刻电机时）不要太用力，以防滑丝。

7．刀具一定要装好并夹紧，保持刀具锋利，钝刀将使雕刻质量下降使电机过载。

8．请勿将手指伸进刀具工作范围，切勿将雕刻头拆下来另作它用。

不可加工含石白棉的材料。

9．不要超过机械加工范围，长时不工作时要切断电源，机器移动时，须有专业人员在场指导下进行。

10．如机器出现异常情况，请参阅操作手册故障排除一章或与经销商联系解决；以免造成损坏。

二．雕刻机的安装(仅以市面上常见的雕刻机控制系统举例) PCIMC-3D控制卡的安装步骤：1，找到控制卡的安装文件其中Setup.exe是安装文件向导注意：PCIMC-3D控制卡有好几个版本的驱动（如下图所示），客户在安装的过程中要根据控制卡的不同来选择，大部分情况下高版本的驱动可以兼容任何版本（同类型号）的控制卡，（如Ncstudio V5.5.55 中文Setup）2，鼠标双击安装向导，等待安装向导弹出对话框后，鼠标左击选择下一步（除最后一步外，所有选项都选择下一步），最后一步选择“退出安装程序”。
