h3c链路聚合配置及实例

1 以太网链路聚合配置任务简介表1-5 以太网链路聚合配置任务简介配置任务说明详细配置配置聚合组配置静态聚合组二者必选其一1.3.1 配置动态聚合组 1.3.2聚合接口相关配置配置聚合接口的描述信息可选 1.4.1 配置三层聚合接口MTU 可选 1.4.2 配置处理或转发三层聚合接口流量的业务处理板可选 1.4.3 开启聚合接口链路状态变化Trap功能可选 1.4.4 限制聚合组内选中端口的数量可选 1.4.5 关闭聚合接口可选 1.4.6 恢复聚合接口的缺省配置可选 1.4.7配置聚合负载分担配置聚合负载分担类型可选 1.5.1配置聚合负载分担为本地转发优先可选 1.5.2 配置聚合流量重定向功能可选 1.6 2 1.3 配置聚合组请根据需要聚合的以太网接口类型来配置相应类型的聚合组：当需要聚合的是二层以太网接口时，请配置二层聚合组；当需要聚合的是三层以太网接口时，请配置三层聚合组。

聚合链路的两端应配置相同的聚合模式。

●配置或使能了下列功能的端口将不能加入二层聚合组：RRPP（请参见“可靠性配置指导/RRPP”）、MAC地址认证（请参见“安全配置指导/MAC地址认证”）、端口安全模式（请参见“安全配置指导/端口安全”）、报文过滤功能（请参见“安全配置指导/防火墙”）、以太网帧过滤功能（请参见“安全配置指导/防火墙”）、IP Source Guard功能（请参见“安全配置指导/IP Source Guard”）、802.1X功能（请参见“安全配置指导/802.1X”）以及Portal免认证规则源接口（请参见“安全配置指导/Portal”）。

●配置或使能了下列功能的接口将不能加入三层聚合组：IP地址（请参见“三层技术-IP业务配置指导/IP地址”）、DHCP客户端（请参见“三层技术-IP业务配置指导/DHCP”）、BOOTP客户端（请参见“三层技术-IP业务配置指导/DHCP”）、VRRP功能（请参见“可靠性配置指导/VRRP”）和Portal功能（请参见“安全配置指导/Portal”）。

华为、H3C和锐捷：⼀起学习链路聚合怎么配置？华为1）创建eth-trunk接⼝，并配置允许通过的VLAN。

#配置Stack。

system-viewsysname stackinterface eth-trunk 10port link-type trunkport trunk allow-pass vlan allquit#配置PE。

system-viewsysname PEinterface eth-trunk 10port link-type trunkport trunk allow-pass vlan allquit2）加⼊eth-trunk的成员接⼝。

#配置Stack。

interface gigabitethernet 1/0/4eth-trunk 10quitinterface gigabitethernet 2/0/4eth-trunk 10quit#配置PE。

interface gigabitethernet 1/0/1eth-trunk 10quitinterface gigabitethernet 1/0/2eth-trunk 10quit3）在堆叠设备上开启eth-trunk接⼝流量本地优先转发功能。

local-preference enableinterface eth-trunk 10local-preference enablequit4）配置⼆层转发功能。

#配置Stack。

vlan batch 2 3interface gigabitethernet 1/0/3port link-type trunkport trunk allow-pass vlan 2quitinterface gigabitethernet 2/0/3port link-type trunkport trunk allow-pass vlan 3quit#配置Switch1。

system-viewsysname switch1vlan 2quitinterface gigabitethernet 0/0/1port link-type trunkport trunk allow-pass vlan 2quitinterface gigabitethernet 0/0/2port link-type trunkport trunk allow-pass vlan 2quit#配置Switch2。

操作手册接入分册链路聚合目录目录第1章链路聚合配置..............................................................................................................1-11.1 链路聚合简介.....................................................................................................................1-11.1.1 链路聚合的作用.......................................................................................................1-11.1.2 链路聚合的基本概念................................................................................................1-11.1.3 链路聚合的模式.......................................................................................................1-31.1.4 聚合组的负载分担类型............................................................................................1-51.2 配置静态聚合组..................................................................................................................1-61.3 配置动态聚合组..................................................................................................................1-71.4 聚合接口基本配置............................................................................................................1-101.4.1 配置聚合接口描述信息..........................................................................................1-101.4.2 配置三层聚合接口/三层聚合子接口的最大传输单元MTU......................................1-101.4.3 开启聚合接口链路状态变化Trap功能....................................................................1-111.4.4 关闭聚合接口.........................................................................................................1-111.5 链路聚合显示与维护........................................................................................................1-121.6 链路聚合典型配置举例.....................................................................................................1-121.6.1 组网需求................................................................................................................1-121.6.2 组网图....................................................................................................................1-131.6.3 配置步骤................................................................................................................1-13本文中标有“请以实际情况为准”的特性描述，表示各型号对于此特性的支持情况可能不同，本节将对此进行说明。

H3C S5500-SI 二层动态链路聚合典型配置一、组网需求：Device A与Device B通过各自的以太网端口GigabitEthernet1/0/1～GigabitEthernet1/0/3相互连接。

通过配置动态链路聚合，实现出负荷在各成员端口间的分担，并采用源MAC地址与目的MAC地址相结合的聚合负载分担模式。

二、组网图：三、配置步骤：1. 配置Device A#配置聚合负载分担模式为源MAC地址与目的MAC地址相结合的方式。

<DeviceA> system-view[DeviceA] link-aggregation load-sharing mode source-mac destination-mac# 创建二层聚合端口1，并配置成动态聚合模式。

[DeviceA] interface bridge-aggregation 1[DeviceA-Bridge-Aggregation1] link-aggregation mode dynamic[DeviceA-Bridge-Aggregation1] quit#分别将端口GigabitEthernet1/0/1至GigabitEthernet1/0/3加入到聚合组1中。

[DeviceA] interface GigabitEthernet 1/0/1[DeviceA-GigabitEthernet1/0/1] port link-aggregation group 1[DeviceA-GigabitEthernet1/0/1] quit[DeviceA] interface GigabitEthernet 1/0/2[DeviceA-GigabitEthernet1/0/2] port link-aggregation group 1[DeviceA-GigabitEthernet1/0/2] quit[DeviceA] interface GigabitEthernet 1/0/3[DeviceA-GigabitEthernet1/0/3] port link-aggregation group 12. 配置Device BDevice B的配置与Device A相似，配置过程略。

一、实验目的1. 了解链路聚合的基本概念和原理。

2. 掌握二层链路聚合的配置方法。

3. 熟悉链路聚合在实际网络中的应用场景。

二、实验环境1. 交换机：两台H3C S5700交换机2. 网线：直通网线若干3. 计算机终端：2台三、实验步骤1. 拓扑搭建：将两台交换机通过网线连接，并连接一台计算机终端用于配置和测试。

2. 配置交换机：1. 在交换机SW1上：- 创建链路聚合组：`system-view`，`link-aggregation group 1 mode manual`。

- 将接口加入聚合组：`interface GigabitEthernet 0/0/1`，`link-aggregation group 1`。

- 创建VLAN：`vlan 10`。

- 将接口划入VLAN：`interface GigabitEthernet 0/0/1`，`port vlan 10`。

- 将接口设置为trunk模式：`interface GigabitEthernet 0/0/1`，`port trunk allow-pass vlan 10`。

2. 在交换机SW2上：- 配置与SW1一致的链路聚合组、VLAN和trunk模式。

3. 测试链路聚合：1. 在计算机终端上配置IP地址，并确保与交换机SW1的VLAN 10在同一网段。

2. 使用ping命令测试计算机终端与另一台计算机终端之间的连通性。

四、实验结果与分析1. 链路聚合成功：在配置完成后，使用ping命令测试计算机终端之间的连通性，结果显示连通性良好，说明链路聚合配置成功。

2. 带宽提升：链路聚合将多个物理接口聚合为一个逻辑接口，从而提高了链路的带宽。

在实际应用中，可以根据需要配置链路聚合组中的端口数量，以实现更高的带宽。

3. 故障备份：链路聚合支持故障备份功能，当其中一个链路出现故障时，其他链路可以自动接管流量，保证网络的稳定性。

五、实验结论1. 链路聚合是一种提高网络带宽和稳定性的有效方法。

H3C-5120交换机链路聚合配置1. 概述链路聚合技术（Link Aggregation，简称LAG）通过将多个物理链路聚合成一个逻辑链路，实现带宽的叠加，提高链路的可靠性和性能。

本文档将介绍如何在H3C-5120交换机上配置链路聚合。

2. 配置步骤以下是在H3C-5120交换机上配置链路聚合的步骤：步骤1：创建链路聚合组1. 进入交换机的命令行界面（CLI）。

2. 使用以下命令创建一个链路聚合组：[SW1] interface Bridge-Aggregation <聚合组编号>[SW1-Bridge-Aggregation1] description <描述信息>[SW1-Bridge-Aggregation1] quit其中，`<聚合组编号>`是链路聚合组的编号，可取1到8的任意数值；`<描述信息>`是对链路聚合组的描述，可根据实际情况填写。

步骤2：添加物理链路到链路聚合组1. 使用以下命令将物理链路添加到链路聚合组中：[SW1] interface <物理链路编号>[SW1-<物理链路>] description <描述信息>[SW1-<物理链路>] port link-aggregation group <聚合组编号> // 添加到聚合组[SW1-<物理链路>] quit其中，`<物理链路编号>`是要添加的物理链路的编号；`<描述信息>`是对该物理链路的描述；`<聚合组编号>`是要添加到的聚合组的编号。

步骤3：启用链路聚合1. 使用以下命令启用链路聚合：[SW1] interface Bridge-Aggregation <聚合组编号> // 进入聚合组[SW1-Bridge-Aggregation1] enable[SW1-Bridge-Aggregation1] quit步骤4：验证配置1. 使用以下命令验证链路聚合配置：[SW1] display interface Bridge-Aggregation <聚合组编号>确保显示的信息中，"Link Type "为"Aggre"，表示链路聚合已成功配置。

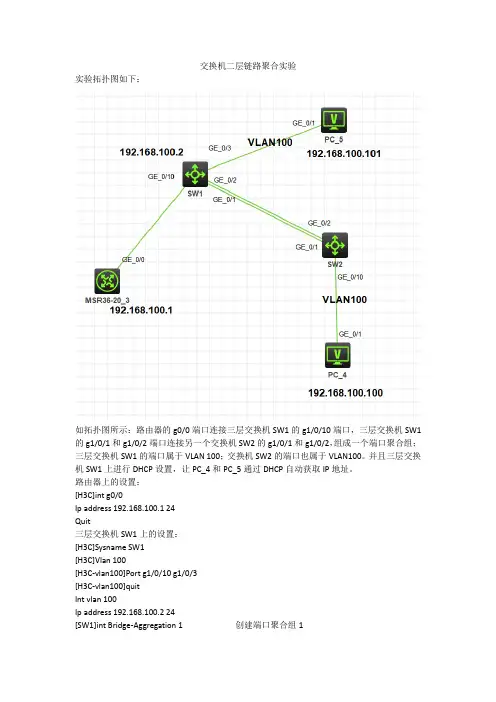

交换机二层链路聚合实验实验拓扑图如下：如拓扑图所示：路由器的g0/0端口连接三层交换机SW1的g1/0/10端口，三层交换机SW1的g1/0/1和g1/0/2端口连接另一个交换机SW2的g1/0/1和g1/0/2，组成一个端口聚合组；三层交换机SW1的端口属于VLAN 100；交换机SW2的端口也属于VLAN100。

并且三层交换机SW1上进行DHCP设置，让PC_4和PC_5通过DHCP自动获取IP地址。

路由器上的设置：[H3C]int g0/0Ip address 192.168.100.1 24Quit三层交换机SW1上的设置：[H3C]Sysname SW1[H3C]Vlan 100[H3C-vlan100]Port g1/0/10 g1/0/3[H3C-vlan100]quitInt vlan 100Ip address 192.168.100.2 24[SW1]int Bridge-Aggregation 1 创建端口聚合组1[SW1-Bridge-Aggregation1]quit[SW1]int range g1/0/1 to g1/0/2 进入到端口组，并把端口g1/0/1和g1/0/2加入[SW1-if-range]port link-mode bridge 设置端口组工作层模式为二层桥接模式[SW1-if-range]port link-aggregation group 1 把端口组加入到聚合组1[SW1-if-range]quit[SW1]int Bridge-Aggregation 1 再次进入端口聚合组[SW1-Bridge-Aggregation1]port link-type trunkConfiguring GigabitEthernet1/0/1 done.Configuring GigabitEthernet1/0/2 done.[SW1-Bridge-Aggregation1]port trunk permit vlan allConfiguring GigabitEthernet1/0/1 done.Configuring GigabitEthernet1/0/2 done.[SW1-Bridge-Aggregation1]quit[SW1]dhcp server ip-pool vlan100pool[SW1-dhcp-pool-vlan100pool]network 192.168.100.0 mask 255.255.255.0[SW1-dhcp-pool-vlan100pool]dns-list 114.114.114.114[SW1-dhcp-pool-vlan100pool]gateway-list 192.168.100.2 网关是三层交换机vlan100的管理IP [SW1-dhcp-pool-vlan100pool]quit[SW1]int vlan 100[SW1-Vlan-interface100]dhcp select server[SW1-Vlan-interface100]dhcp server apply ip-pool vlan100pool[SW1-Vlan-interface100]quit[SW1]dhcp server forbidden-ip 192.168.100.1 192.168.100.99[SW1]dhcp enable[SW1]dis link-aggregation summary 查看创建的端口聚合信息Aggregation Interface Type:BAGG -- Bridge-Aggregation, BLAGG -- Blade-Aggregation, RAGG -- Route-Aggregation, SCH-B --Schannel-BundleAggregation Mode: S -- Static, D -- DynamicLoadsharing Type: Shar -- Loadsharing, NonS -- Non-LoadsharingActor System ID: 0x8000, 2a6b-c22d-0100AGG AGG Partner ID Selected Unselected Individual Share Interface Mode Ports Ports Ports Type--------------------------------------------------------------------------------BAGG1 S None 2 0 0Shar[SW1]dis link-aggregation member-portFlags: A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,D -- Synchronization,E -- Collecting,F -- Distributing,G -- Defaulted, H -- ExpiredGigabitEthernet1/0/1:Aggregate Interface: Bridge-Aggregation1Port Number: 2Port Priority: 32768Oper-Key: 1GigabitEthernet1/0/2:Aggregate Interface: Bridge-Aggregation1Port Number: 3Port Priority: 32768Oper-Key: 1[SW1]dis int Bridge-Aggregation 1Bridge-Aggregation1Current state: UPIP packet frame type: Ethernet II, hardware address: 2a6b-c22d-0100Description: Bridge-Aggregation1 InterfaceBandwidth: 2000000 kbp s 这里可以看见端口聚合让链路带宽变成2G 2Gbps-speed mode, full-duplex modeLink speed type is autonegotiation, link duplex type is autonegotiationPVID: 1Port link-type: TrunkVLAN Passing: 1(default vlan), 100VLAN permitted: 1(default vlan), 2-4094Trunk port encapsulation: IEEE 802.1qLast clearing of counters: NeverLast 300 second input: 0 packets/sec 0 bytes/sec 0%Last 300 second output: 0 packets/sec 0 bytes/sec 0%Input (total): 0 packets, 0 bytes0 unicasts, 0 broadcasts, 0 multicasts, 0 pausesInput (normal): 0 packets, 0 bytes0 unicasts, 0 broadcasts, 0 multicasts, 0 pausesInput: 0 input errors, 0 runts, 0 giants, 0 throttles0 CRC, 0 frame, 0 overruns, 0 aborts0 ignored, 0 parity errorsOutput (total): 0 packets, 0 bytes0 unicasts, 0 broadcasts, 0 multicasts, 0 pausesOutput (normal): 0 packets, 0 bytes0 unicasts, 0 broadcasts, 0 multicasts, 0 pausesOutput: 0 output errors, 0 underruns, 0 buffer failures0 aborts, 0 deferred, 0 collisions, 0 late collisions0 lost carrier, 0 no carrier交换机SW2上的设置：[H3C]sysname SW2[SW2]int Bridge-Aggregation 1[SW2-Bridge-Aggregation1]quit[SW2]int range g1/0/1 to g1/0/2[SW2-if-range]port link-mode bridge[SW2-if-range]port link-aggregation group 1[SW2-if-range]quit[SW2]int Bridge-Aggregation 1[SW2-Bridge-Aggregation1]port link-type trunkConfiguring GigabitEthernet1/0/1 done.Configuring GigabitEthernet1/0/2 done.[SW2-Bridge-Aggregation1]port trunk permit vlan allConfiguring GigabitEthernet1/0/1 done.Configuring GigabitEthernet1/0/2 done.[SW2-Bridge-Aggregation1]quit[SW2]Vlan 100[SW2-vlan100]Port g1/0/10接着先启动PC_4，让其先获取到IP：192.168.100.100，并进行ping测试：可以发现可以ping通路由器路由器上测试ping此PC_4，也可以ping通：接着再启动PC_5，让其获取到IP：192.168.100.101，并进行ping测试：发现可以ping通PC_5。

H3C链路聚合命令1.把端口属性删除interface GigabitEthernet2/2/0/40 und port link-aggregation groupund port link-typeinterface GigabitEthernet4/2/0/40 und port link-aggregation groupund port link-typeinterface GigabitEthernet3/2/0/27 und port link-aggregation groupund port link-typeinterface GigabitEthernet3/2/0/28 und port link-aggregation groupund port link-typeinterface GigabitEthernet1/2/0/28 und port link-aggregation groupund port link-type2.完成聚合组删除und interface Bridge-Aggregation 2 und interface Bridge-Aggregation 3 und interface Bridge-Aggregation 105 und interface Bridge-Aggregation 1063.新建聚合组，并且把模式设置为动态description TO-CN-ME60-BASE link-aggregation mode dynamicinterface Bridge-Aggregation 2 description TO-CZ-ME60-BASE link-aggregation mode dynamic4.把端口加入相应聚合组interface GigabitEthernet2/2/0/40 port link-aggregation group 2interface GigabitEthernet4/2/0/40 port link-aggregation group 1interface GigabitEthernet3/2/0/27 port link-aggregation group 2interface GigabitEthernet3/2/0/28 port link-aggregation group 2interface GigabitEthernet1/2/0/28 port link-aggregation group 15.把聚合组属性进行添加description TO-CN-ME60-BASEport link-type trunkundo port trunk permit vlan 1port trunk permit vlan 1003 to 1004 1008 to 1009 1023 to 1024 1028 to 1029 1043 to 1044 1048 to 1049 1058interface Bridge-Aggregation 2description TO-CZ-ME60-BASEport link-type trunkundo port trunk permit vlan 1port trunk permit vlan 1001 to 1002 1005 to 1007 1010 to 1022 1025 to 1027 1030 to 1042 1045 to 1047 1050 to 1057 1059 1060 40306.查看聚合组情况dis link-aggregation verbose7.进行业务测试：测试chinaNet VLAN：2801、3011 3101 2501 2201 1901 1601 1301 1001 701测试i-jinhua 1058 VLAN：201 202 205 213 234测试i-jinhua 1059 VLAN：101 311 330 350 357 388 389 394 396测试ICBC-Guest VLAN：3701 3708 3722 3745 3899 3890 3885 3881测试ICBC-Staff VLAN：342 341 338测试isale VLAN：2974 3335 2161 3048 1832测试JHYB VLAN：350无感知 VLAN：300-305AC上建虚接口：interface Vlan-interface2801ip address dhcp-allocdis int brief。

链路聚合（H3C）与CISCO的交换机不同，H3C的交换机不支持CISCO私有的链路聚合协议（PAgP），只支持IEEE802.3ad定义的链路聚合控制协议（LACP）。

并且在不同型号的交换机上配置有所不同。

蹦蹦爸爸手头上的四款交换机存在两种不同的配置方法，其中E126A、S3100和S3600的配置方法相同，而S3610是另外一种配置方法。

下面分别以E126A和S3610为例，介绍H3C交换机上链路聚合的具体配置。

7.1E126A交换机的链路聚合7.1.1E126A端口汇聚的种类在E126A交换机上，端口汇聚可以分为三类，分别如下：1.手工汇聚手工汇聚由用户手工配置，不允许系统自动添加或删除汇聚组中的端口。

汇聚组中必须至少包含一个端口。

当汇聚组只有一个端口时，只能通过删除汇聚组的方式将该端口从汇聚组中删除。

手工汇聚端口的LACP协议为关闭状态，禁止用户开启手工汇聚端口的LACP 协议。

2.静态LACP汇聚静态LACP汇聚由用户手工配置，不允许系统自动添加或删除汇聚组中的端口。

汇聚组中必须至少包含一个端口。

当汇聚组只有一个端口时，只能通过删除汇聚组的方式将该端口从汇聚组中删除。

静态汇聚端口的LACP协议为开启状态，当一个静态汇聚组被删除时，其处于up状态的成员端口将形成一个或多个动态LACP汇聚，并保持LACP开启。

禁止用户关闭静态汇聚端口的LACP协议。

3.动态LACP汇聚动态LACP汇聚是一种系统自动创建或删除的汇聚，动态汇聚组内端口的添加和删除是LACP协议自动完成的。

只有基本配置相同、速率和双工属性相同、连接到同一个设备、并且对端端口也满足以上条件时，才能被动态汇聚在一起。

即使只有一个端口也可以创建动态汇聚，此时为单端口汇聚。

动态汇聚中，端口的LACP协议处于开启状态。

7.1.2E126A端口汇聚的配置在此只对手工汇聚和静态LACP汇聚进行介绍，由于动态LACP汇聚由系统自动进行端口的添加和删除，实际应用较少，在此不做介绍。

华三链路聚合负载分担方式今天聊聊“华三链路聚合”这个话题。

别紧张，不是啥高深的网络技术理论，只是个看似复杂，实则非常实用的东西。

你可以把它想象成交通路口的红绿灯，不是每一辆车都能一个个排着队走，而是得根据车流量来调整，免得大堵车。

所以，链路聚合呢，简单来说就是把多个物理链路“绑在一起”，让它们同时工作，减少网络瓶颈，提升网速，保障网络稳定。

你有没有遇到过网络速度慢的情况？网页加载老是卡顿，视频看着看着就会暂停，那种时刻简直让人抓狂。

很多时候是网络带宽不够用，或者单一链路承载太多数据，导致了所谓的“瓶颈”。

华三链路聚合的目的就是解决这个问题，让多个链路同时发挥作用，像是同时开了好几条车道，一点也不拥堵。

有了华三的链路聚合，我们可以通过“负载均衡”来优化网络流量。

简单说，负载均衡就像是一位智能的交通警察，它不会让所有的流量都跑到同一条链路上，而是会把流量平均分配到各个链路上，这样每一条链路就不会被压垮。

你想啊，网络流量有时候就像是潮水，不可能全都涌向一个小小的出海口，要是都挤到一个链路里，别说“快”，就连“能用”都很困难。

所以这时候，链路聚合的负载分担就显得尤为重要了。

话说回来，华三链路聚合的负载分担方式，实际上是通过不同的策略来分配流量的。

像什么“轮询模式”，就是简单地将流量平均分配，轮番让每个链路都忙活一下；“最少连接模式”，则是优先把流量分配给连接数少的链路，保证那些正在空闲的链路能发挥作用；“源IP哈希模式”，则更讲究技巧，通过源IP地址来计算流量应该走哪条链路。

这些方式都能帮助咱们在不同的网络环境下，保持流量的高效分配，确保整体网络的流畅。

想象一下，你正在打游戏，手速还很快，但如果网络不给力，感觉就像是满场飞的子弹都打不着敌人。

别急，有了华三链路聚合，游戏中的每一个“数据包”都能高效地通过多个链路流转，带宽和网络的稳定性也能得到保障。

关键时刻不会掉线，掉帧啥的，统统都不是问题。

其实啊，华三链路聚合不止是在解决带宽不足的问题。

博达8510交换机与H3C 设备链路聚合报告1. 拓扑图SMB1SMB2BD8510H3CG1/4E1/0/42. 测试步骤1、BD8510的G4/1，G4/2，G1/3,G1/4 分别与H3C 的Ethernet1/0/1，Ethernet1/0/2，Ethernet1/0/3, Ethernet1/0/4相连；SMB1端口与BD8510的G4/12相连，SMB2端口与H3C 的Ethernet1/0/5相连；2、将BD8510与H3C 相连的四个端口聚合为lacp 聚合端口；3、SMB1上配置20条源mac 地址不同的数据流，单播打向SMB2端口；3. 测试结果通过上表可以证实，博达8510交换机在4个接口上的链路聚合实现了负载均衡的功能。

由于对接的H3C 设备是百兆接口交换机，故还需要东方有线提供相应试点与设备，在不影响业务的情况下做小规模测试。

博达交换机8510详细接口信息如下： Switch_config#show inter g4/1 GigaEthernet4/1 is up, line protocol is upHardware is GigaEthernet-TX, address is 00e0.0fa7.a2f0 (bia 00e0.0fa7.a2f0) MTU 1500 bytes, BW 1000000 kbit, DLY 10 usecEncapsulation ARPAAuto-Duplex(Full), Auto-Speed(100Mb/s), Flow-Control Off5 minutes input rate 425580 bits/sec, 415 packets/sec5 minutes output rate 26978493 bits/sec, 26346 packets/secReceived 55285 packets, 7076648 bytes0 broadcasts, 20 multicasts0 discard, 0 error, 0 PAUSE0 align, 0 FCS, 0 symbol0 jabber, 0 oversize, 0 undersize0 carriersense, 0 collision, 0 fragment0 L3 packets, 0 discards, 0 Header errorsTransmited 3504129 packets, 448521608 bytes0 broadcasts, 158 multicasts0 discard, 0 error, 0 PAUSE0 sqettest, 0 deferred0 single, 0 multiple, 0 excessive, 0 late0 L3 forwardsSwitch_config#show inter g4/2GigaEthernet4/2 is up, line protocol is upHardware is GigaEthernet-TX, address is 00e0.0fa7.a2f1 (bia 00e0.0fa7.a2f1) MTU 1500 bytes, BW 1000000 kbit, DLY 10 usecEncapsulation ARPAAuto-Duplex(Full), Auto-Speed(100Mb/s), Flow-Control Off5 minutes input rate 51 bits/sec, 0 packets/sec5 minutes output rate 28163024 bits/sec, 27502 packets/secReceived 15 packets, 1920 bytes0 broadcasts, 15 multicasts0 discard, 0 error, 0 PAUSE0 align, 0 FCS, 0 symbol0 jabber, 0 oversize, 0 undersize0 carriersense, 0 collision, 0 fragment0 L3 packets, 0 discards, 0 Header errorsTransmited 3850433 packets, 492855352 bytes0 broadcasts, 36 multicasts0 discard, 0 error, 0 PAUSE0 sqettest, 0 deferred0 single, 0 multiple, 0 excessive, 0 late0 L3 forwardsSwitch_config#show inter g1/3GigaEthernet1/3 is up, line protocol is upHardware is GigaEthernet-TX, address is 00e0.0fa7.a382 (bia 00e0.0fa7.a382) MTU 1500 bytes, BW 1000000 kbit, DLY 10 usecEncapsulation ARPAAuto-Duplex(Full), Auto-Speed(100Mb/s), Flow-Control Off5 minutes input rate 47 bits/sec, 0 packets/sec5 minutes output rate 29643954 bits/sec, 28949 packets/secReceived 15 packets, 1920 bytes0 broadcasts, 15 multicasts0 discard, 0 error, 0 PAUSE0 align, 0 FCS, 0 symbol0 jabber, 0 oversize, 0 undersize0 carriersense, 0 collision, 0 fragment0 L3 packets, 0 discards, 0 Header errorsTransmited 4342404 packets, 555826904 bytes0 broadcasts, 42 multicasts0 discard, 0 error, 0 PAUSE0 sqettest, 0 deferred0 single, 0 multiple, 0 excessive, 0 late0 L3 forwardsSwitch_config#show inter g1/4GigaEthernet1/4 is up, line protocol is upHardware is GigaEthernet-TX, address is 00e0.0fa7.a383 (bia 00e0.0fa7.a383) MTU 1500 bytes, BW 1000000 kbit, DLY 10 usecEncapsulation ARPAAuto-Duplex(Full), Auto-Speed(100Mb/s), Flow-Control Off5 minutes input rate 45 bits/sec, 0 packets/sec5 minutes output rate 30200931 bits/sec, 29493 packets/secReceived 15 packets, 1920 bytes0 broadcasts, 15 multicasts0 discard, 0 error, 0 PAUSE0 align, 0 FCS, 0 symbol0 jabber, 0 oversize, 0 undersize0 carriersense, 0 collision, 0 fragment0 L3 packets, 0 discards, 0 Header errorsTransmited 4600951 packets, 588920920 bytes0 broadcasts, 42 multicasts0 discard, 0 error, 0 PAUSE0 sqettest, 0 deferred0 single, 0 multiple, 0 excessive, 0 late0 L3 forwards4.交换机配置博达8510交换机：Switch_config#show runBuilding configuration...Current configuration:!!version 4.0.2Bservice timestamps log dateservice timestamps debug date!mac address-table aging-time 600!spanning-tree mode rstp!!interface Port-aggregator1switchport mode trunk!interface GigaEthernet5/0no ip addressno ip directed-broadcast!!!slot 1 25interface GigaEthernet1/1!interface GigaEthernet1/2!interface GigaEthernet1/3switchport mode trunkaggregator-group 1 mode lacpinterface GigaEthernet1/4 switchport mode trunk aggregator-group 1 mode lacp !interface GigaEthernet1/5!interface GigaEthernet1/6!interface GigaEthernet1/7!interface GigaEthernet1/8!interface GigaEthernet1/9!interface GigaEthernet1/10!interface GigaEthernet1/11!interface GigaEthernet1/12!interface GigaEthernet1/13!interface GigaEthernet1/14!interface GigaEthernet1/15!interface GigaEthernet1/16!interface GigaEthernet1/17!interface GigaEthernet1/18!interface GigaEthernet1/19!interface GigaEthernet1/20!interface GigaEthernet1/21interface GigaEthernet1/22 !interface GigaEthernet1/23 !interface GigaEthernet1/24 !interface GigaEthernet1/25 !interface GigaEthernet1/26 !interface GigaEthernet1/27 !interface GigaEthernet1/28 !interface GigaEthernet1/29 !interface GigaEthernet1/30 !interface GigaEthernet1/31 !interface GigaEthernet1/32 !interface GigaEthernet1/33 !interface GigaEthernet1/34 !interface GigaEthernet1/35 !interface GigaEthernet1/36 !interface GigaEthernet1/37 !interface GigaEthernet1/38 !interface GigaEthernet1/39 !interface GigaEthernet1/40interface GigaEthernet1/41!interface GigaEthernet1/42!interface GigaEthernet1/43!interface GigaEthernet1/44!interface GigaEthernet1/45!interface GigaEthernet1/46!interface GigaEthernet1/47!interface GigaEthernet1/48!!!slot end!!!slot 4 25interface GigaEthernet4/1 switchport mode trunk aggregator-group 1 mode lacp !interface GigaEthernet4/2 switchport mode trunk aggregator-group 1 mode lacp !interface GigaEthernet4/3!interface GigaEthernet4/4!interface GigaEthernet4/5!interface GigaEthernet4/6!interface GigaEthernet4/7!!interface GigaEthernet4/9 !interface GigaEthernet4/10 !interface GigaEthernet4/11 !interface GigaEthernet4/12 !interface GigaEthernet4/13 !interface GigaEthernet4/14 !interface GigaEthernet4/15 !interface GigaEthernet4/16 !interface GigaEthernet4/17 !interface GigaEthernet4/18 !interface GigaEthernet4/19 !interface GigaEthernet4/20 !interface GigaEthernet4/21 !interface GigaEthernet4/22 !interface GigaEthernet4/23 !interface GigaEthernet4/24 !interface GigaEthernet4/25 !interface GigaEthernet4/26 !!interface GigaEthernet4/28 !interface GigaEthernet4/29 !interface GigaEthernet4/30 !interface GigaEthernet4/31 !interface GigaEthernet4/32 !interface GigaEthernet4/33 !interface GigaEthernet4/34 !interface GigaEthernet4/35 !interface GigaEthernet4/36 !interface GigaEthernet4/37 !interface GigaEthernet4/38 !interface GigaEthernet4/39 !interface GigaEthernet4/40 !interface GigaEthernet4/41 !interface GigaEthernet4/42 !interface GigaEthernet4/43 !interface GigaEthernet4/44 !interface GigaEthernet4/45 !!interface GigaEthernet4/47 !interface GigaEthernet4/48 !!!slot end!!!slot 7 50interface TGigaEthernet7/1 !interface TGigaEthernet7/2 !interface TGigaEthernet7/3 !interface TGigaEthernet7/4 !!!slot end!!!slot 8 50interface TGigaEthernet8/1 !interface TGigaEthernet8/2 !interface TGigaEthernet8/3 !interface TGigaEthernet8/4 !!!slot end!!!slot 9 54interface TGigaEthernet9/1 shutdown!interface TGigaEthernet9/2 shutdown!interface TGigaEthernet9/3shutdown!interface TGigaEthernet9/4 shutdown!!!slot end!!!slot 10 23interface GigaEthernet10/1 !interface GigaEthernet10/2 !interface GigaEthernet10/3 shutdown!interface GigaEthernet10/4 shutdown!interface GigaEthernet10/5 shutdown!interface GigaEthernet10/6 shutdown!interface GigaEthernet10/7 shutdown!interface GigaEthernet10/8 shutdown!interface GigaEthernet10/9 shutdown!interface GigaEthernet10/10 shutdown!interface GigaEthernet10/11 shutdown!interface GigaEthernet10/12 shutdown!interface GigaEthernet10/13 shutdown!interface GigaEthernet10/14 shutdown!interface GigaEthernet10/15 shutdown!interface GigaEthernet10/16 shutdown!interface GigaEthernet10/17 shutdown!interface GigaEthernet10/18 shutdown!interface GigaEthernet10/19 shutdown!interface GigaEthernet10/20 shutdown!interface GigaEthernet10/21 shutdown!interface GigaEthernet10/22 shutdown!interface GigaEthernet10/23 shutdown!interface GigaEthernet10/24shutdown!!!slot end!vlan 1-100!no ip igmp-proxy enable!ip exf!gbsc group default!!Pending configurations for absent linecards: !H3C设备配置：[H3C]display current-configuration#sysname H3C#link-aggregation group 1 mode static#radius scheme system#domain system#vlan 1#interface Aux1/0/0#interface Ethernet1/0/1lacp enableport link-aggregation group 1#interface Ethernet1/0/2lacp enableport link-aggregation group 1interface Ethernet1/0/3lacp enableport link-aggregation group 1 #interface Ethernet1/0/4lacp enableport link-aggregation group 1 #interface Ethernet1/0/5#interface Ethernet1/0/6#interface Ethernet1/0/7#interface Ethernet1/0/8#interface Ethernet1/0/9#interface Ethernet1/0/10#interface Ethernet1/0/11#interface Ethernet1/0/12#interface Ethernet1/0/13#interface Ethernet1/0/14#interface Ethernet1/0/15#interface Ethernet1/0/16#interface Ethernet1/0/17#interface Ethernet1/0/18#interface Ethernet1/0/19interface Ethernet1/0/20#interface Ethernet1/0/21#interface Ethernet1/0/22#interface Ethernet1/0/23#interface Ethernet1/0/24#interface GigabitEthernet1/1/1#interface GigabitEthernet1/1/2#interface GigabitEthernet1/1/3#interface GigabitEthernet1/1/4#undo irf-fabric authentication-mode#interface NULL0#snmp-agentsnmp-agent local-engineid 800063A2000FE23DAA6A6877snmp-agent log allsnmp-agent sys-info version v3snmp-agent group v3 g1snmp-agent target-host trap address udp-domain 172.16.21.20 params securityname mjico v2csnmp-agent usm-user v3 u1 g1#user-interface aux 0 7user-interface vty 0 4#return[H3C]。

思科和H3C链路聚合文档Cisco和H3C的设备是我司和客户用的最多的交换机设备，相互做链路聚合，可以保证带宽的同时实现负载和冗余备份。

如下以常用的Cisco3750和H3C-S55为例做双线链路聚合的配置Cisco3750交换机的配置：interface Port-channel1switchport trunk encapsulation dot1qswitchport mode trunkinterfaceg 1/0/1switchport trunk encapsulation dot1qswitchport mode trunkchannel-group 1mode oninterfaceg 1/0/2switchport trunk encapsulation dot1qswitchport mode trunk channel-group 1 mode oninterface Port-channel 1 switchporttrunk allowed vlan 10H3C-S55的配置：interface Bridge-Aggregation1 port link-type trunkinterfaceGigabitEthernet 1/0/1 port link-type trunkport link-aggregation group 1 interfaceGigabitEthernet 1/0/2 port link-type trunkport link-aggregation group 1interface Bridge-Aggregation1 port trunk permit vlan 10quitPS:（1）需要注意的是，配置中cisco红色的mode on 对应的是H3C的静态模式，两端默认不启用LACP协议（2）若要两端都启用LACP协议，则Cisco的mode active对应H3C的dynamic Cisco配置：channel-group1 mode activeH3C配置：link-aggregation mode dynamic（3）要保证每条链路的端口类型，vlan信息，端口速率配置完全一致，包括网线类型和线路限速信息也要完全一致才能聚合成功。

H3C VRRP+MSTP+链路聚合实践拓扑配置步骤设备A的配置#配置端口g 1/0/22属于VLAN 300、g 1/0/2属于VLAN 200、g 1/0/1属于VLAN 100。

<SwitchA> system-view[SwitchA] vlan30[SwitchA-vlan 30] port GigabitEthernet 1/0/22[SwitchA-vlan30] quit[SwitchA] vlan 100[SwitchA-vlan100] port GigabitEthernet 1/0/1[SwitchA-vlan100] quit[SwitchA] vlan 200[SwitchA-vlan200] port GigabitEthernet 1/0/2[SwitchA-vlan200] quit#创建二层聚合接口1。

[SwitchA] interface bridge-aggregation 1[SwitchA-Bridge-Aggregation1] quit#分别将端口GigabitEthernet 1/0/23和GigabitEthernet 1/0/24加入到聚合组1中。

[SwitchA] interface GigabitEthernet 1/0/23[SwitchA- GigabitEthernet 1/0/23] port link-aggregation group 1 [SwitchA-GigabitEthernet 1/0/23] quit[SwitchA] interface GigabitEthernet 1/0/24[SwitchA-GigabitEthernet 1/0/24] port link-aggregation group 1 [SwitchA-GigabitEthernet 1/0/24] quit#配置二层聚合接口1为Trunk端口，并允许VLAN 101和102的报文通过。
