12土样和试样制备

土工试验方法标准GBJ123－88目录主要符号第一章总则第二章土样和试样制备第三章含水量试验第四章密度试验第一节环刀法第二节蜡封法第三节灌水法第四节灌砂法第五章比重试验第一节一般规定第二节比重瓶法第三节浮称法第四节虹吸筒法第六章颗粒分析试验第一节筛析法第二节密度计法第三节移液管法第七章界限含水量试验第一节液、塑限联合测定法第二节碟式仪法第三节滚搓法第四节土的缩限试验第八章砂的相对密实度试验第一节砂的最小干密度试验第二节砂的最大干密度试验第九章击实试验第十章承载比试验第十一章渗透试验第一节常水头渗透试验第二节变水头渗透试验第十二章固结试验第十三章黄土湿陷试验第十四章三轴压缩试验第一节不固结不排水试验第二节固结不排水试验第三节固结排水试验第四节一个试样多级加荷试验第十五章无侧限抗压强度试验第十六章直接剪切试验第一节粘性土的慢剪试验第二节粘性土的固结快剪试验第三节粘性土的快剪试验第四节砂性土的直剪试验第十七章反复直剪强度试验第十八章自由膨胀率试验第十九章膨胀率试验第一节有荷载膨胀率试验第二节无荷载膨胀率试验第二十章膨胀力试验第二十一章收缩试验第二十二章酸碱度试验第二十三章易溶盐试验第一节浸出液制取第二节易溶盐总量测定第三节碳酸根及重碳酸根的测定第四节氯根的测定第五节硫酸根的测定第六节钙离子的测定第七节镁离子的测定第八节钙离子和镁离子的原子吸收分光光度法测定第九节钠离子和钾离子的测定第二十四章中溶盐石膏试验第二十五章难溶盐碳酸钙试验第二十六章有机质试验第二十七章土的离心含水当量试验附录一习用的非法定计量单位与法定计量单位的换算关系表附录二名词解释附录三本标准用词说明附加说明建筑施工—土工试验方法标准GBJ123－88 主要符号主编部门：中华人民共和国水利电力部批准部门：中华人民共和国建设部施行日期：1989年3月1日关于发布《土工试验方法标准》的通知(88)建标字102号根据原国家计委计综〔1985〕1号文的要求，由原水利电力部会同有关部门共同编制的《土工试验方法标准》已经有关部门会审。

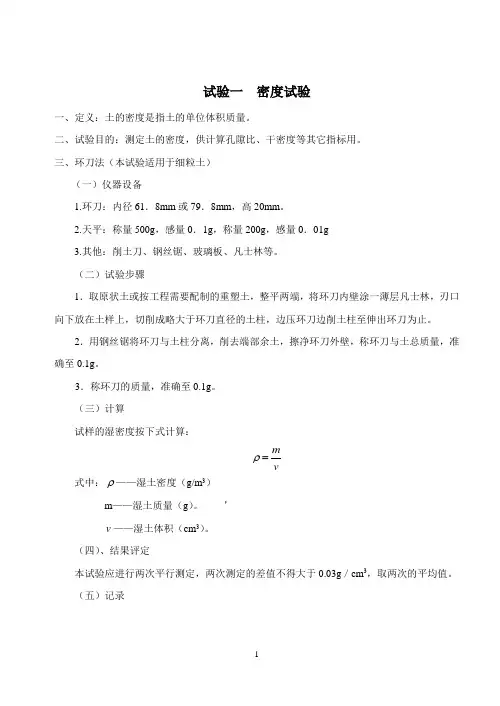

试验一密度试验一、定义：土的密度是指土的单位体积质量。

二、试验目的：测定土的密度，供计算孔隙比、干密度等其它指标用。

三、环刀法（本试验适用于细粒土）（一）仪器设备1.环刀：内径61．8mm或79．8mm，高20mm。

2.天平：称量500g，感量0．1g，称量200g，感量0．01g3.其他：削土刀、钢丝锯、玻璃板、凡士林等。

（二）试验步骤1．取原状土或按工程需要配制的重塑土，整平两端，将环刀内壁涂一薄层凡士林，刃口向下放在土样上，切削成略大于环刀直径的土柱，边压环刀边削土柱至伸出环刀为止。

2．用钢丝锯将环刀与土柱分离，削去端部余土，擦净环刀外壁，称环刀与土总质量，准确至0.1g。

3．称环刀的质量，准确至0.1g。

（三）计算试样的湿密度按下式计算：mρ=v式中：ρ——湿土密度（g/m3）m——湿土质量（g）。

’v——湿土体积（cm3）。

（四）、结果评定本试验应进行两次平行测定，两次测定的差值不得大于0.03g／cm3，取两次的平均值。

（五）记录密度试验记录表（环刀法）试验二含水量试验一、定义：土的含水量是指土在105～110℃温度下烘至质量不变时所失去的水分质量与干土质量的比值，以百分数表示。

二、试验目的：是测定土的含水量，用以计算土的其它指标。

三、烘干法（一）仪器设备1．电热烘箱：应能控制温度105℃～110℃。

2．天平：称量200g，感量0.01g。

3．称量盒等。

（二）试验步骤1．取具有代表性土样15～30g，放入称量盒内，盖上盒盖，称盒加湿土质量，准确至0．01g。

2．打开盒盖，将盒置于烘箱内，在105℃～110℃的恒温下烘至恒量。

烘干时间对黏土、粉土不得少于8h ，对砂土不得少于6h ，对含有机质超过干土质量5％的土，应将温度控制在65℃～70℃的恒温下烘至恒量。

3．将称量盒从烘箱中取出，盖上盒盖，放入干燥容器内冷却至室温，称量，准确至0．01g 。

（三）计算试样的含水量按下式计算 %10010⨯⎪⎪⎭⎫⎝⎛-=d m m w式中：m ——湿土质量(g)； m d ——干土质量(g)； （四）结果评定本试验必须对2个试样进行平行测定，测定差值：当含水量小于40％时为1％；当含水量等于、大于40％时为2％。

作业指导书土壤样品制备作业指导书修订页1目的采用最经济有效的方法，将样品粉碎、缩分，制成具有代表性的分析试样；制备的均匀并达到规定要求粒度的试样，保证整体原始样品的物质组分及其含量不变和便于前处理。

根据不同监测目的、不同项目和不同测试要求，采取不同的制样方法，确保试样制备的质量。

2适用范围适用于实验室土壤样品风干样品及新鲜样品的制备管理过程。

3样品的制备3.1新鲜样品的制备某些土壤成分如挥发性和半挥发性有机污染物、氰化物、挥发酚、铵态氮、硝态氮、低价铁、酸碱度和速效养分等在风干过程中会发生显著变化，需用新鲜样品（原土）分析。

为了能真实反映土壤在自然状态下的某些理化性状，新鲜样品再采集要及时送回实验室进行分析，分析前只需用玻璃或瓷炎钵棒将样品迅速弄碎混匀或多点取样称量，对含水较高的泥状土样可迅速搅匀后称样。

称样时应注意不得将土壤以外的侵入体和新生体称取。

新鲜样品若不能及时测定，必须将样品密封冷藏或进行速冻固定。

3.2风干样品的制备3.2.1制样工作场地3.2.1.1应分设样品风干室、制样室；3.2.1.2风干室应严防阳光直射土样、通风、整洁、无扬尘和无易挥发性化学物质（如酸蒸气、氨气等）；3.2.1.3多样品同时加工的制样室还应有防止交叉污染的有效隔离措施和通风排尘措施。

3.2.2制样器具3.2.2.1 风干样品用搪瓷盘（或木盘）、风干台架或土壤样品风干箱、牛皮纸。

3.2.2.2 磨样用玛瑙研磨机（或不含重金属的化验制样机等）。

3.2.2.3 玛瑙研钵、白色瓷研钵、木滚、木棒、木锤、有机玻璃棒、有机玻璃板、硬质木板、无色聚乙烯膜（60cm×60cm）等。

3.2.2.4 过筛必须采用塑料边框和尼龙材质筛网的土壤分样筛。

3.2.2.5 样品分装用具塞磨口玻璃瓶、具内外盖的无色聚乙烯塑料瓶，无色聚乙烯塑料袋或特制牛皮纸袋，规格视量而定。

3.2.2.6 分样板、分样铲（或分样器）、角勺、毛刷、毛巾、托盘天平或电子天平等其他辅助工具。

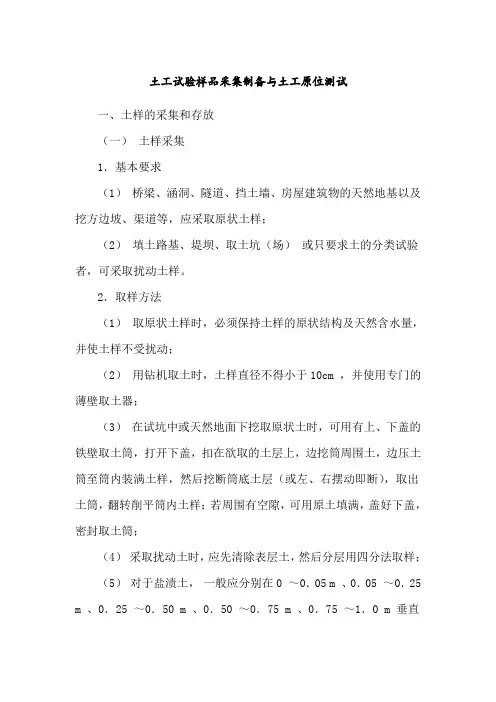

土工试验样品采集制备与土工原位测试一、土样的采集和存放（一）土样采集1．基本要求（1）桥梁、涵洞、隧道、挡土墙、房屋建筑物的天然地基以及挖方边坡、渠道等，应采取原状土样；（2）填土路基、堤坝、取土坑（场）或只要求土的分类试验者，可采取扰动土样。

2．取样方法（1）取原状土样时，必须保持土样的原状结构及天然含水量，并使土样不受扰动；（2）用钻机取土时，土样直径不得小于10cm ，并使用专门的薄壁取土器；（3）在试坑中或天然地面下挖取原状土时，可用有上、下盖的铁壁取土筒，打开下盖，扣在欲取的土层上，边挖筒周围土，边压土筒至筒内装满土样，然后挖断筒底土层（或左、右摆动即断），取出土筒，翻转削平筒内土样；若周围有空隙，可用原土填满，盖好下盖，密封取土筒；（4）采取扰动土时，应先清除表层土，然后分层用四分法取样；（5）对于盐渍土，一般应分别在0 ～0．05 m 、0．05 ～0．25 m 、0．25 ～0．50 m 、0．50 ～0．75 m 、0．75 ～1．0 m 垂直深度处，分层取样；（6）应测记采样季节、时间和气温。

3．土样数量按下表规定采取4．无论采用什么方法取样，均应填写“取样记录簿”并扯下其一半作为标签，贴在取土筒上（原状土）或放入取土袋内。

同时应在说明栏内用铅笔填写关于取样方法、扰动或原状土、取样方向及取土过程中的现象等情况。

（二）土样包装（1）原状土或需要保持天然含水量的扰动土，在取样之后，应立即密封取土筒，即先用胶布贴封取土筒上的所有缝隙，并贴上标签，用“上、下”字样指示土样层位，然后用纱布包裹，再浇注融蜡，以防水分散失。

（2）密封后的原状土在装箱之前应放于阴凉处，不需保持天然含水量的扰动土，最好风干稍加粉碎后装入袋中。

（3）土样装箱时，应与“取样记录簿”对照清点，无误后再装入，并在记录簿存根上注明装入箱号。

对原状土应按上、下部位将筒立放，木箱中筒间空隙宜以稻（麦）草或软物填紧，以免在运输过程中受震、受冻。

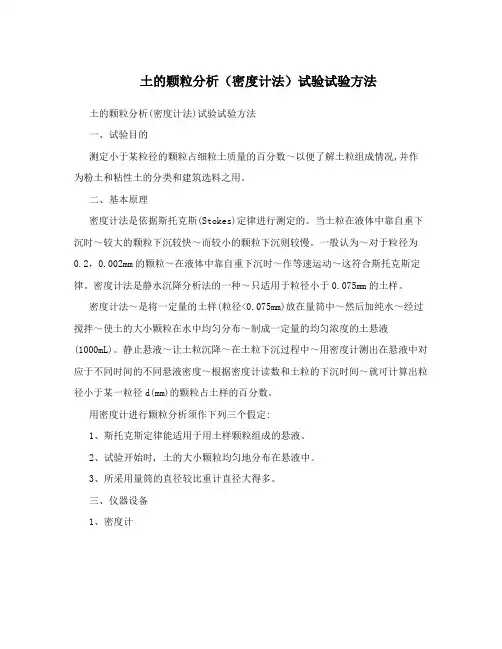

土的颗粒分析（密度计法）试验试验方法土的颗粒分析(密度计法)试验试验方法一、试验目的测定小于某粒径的颗粒占细粒土质量的百分数～以便了解土粒组成情况,并作为粉土和粘性土的分类和建筑选料之用。

二、基本原理密度计法是依据斯托克斯(Stokes)定律进行测定的。

当土粒在液体中靠自重下沉时～较大的颗粒下沉较快～而较小的颗粒下沉则较慢。

一般认为～对于粒径为0.2，0.002mm的颗粒～在液体中靠自重下沉时～作等速运动～这符合斯托克斯定律。

密度计法是静水沉降分析法的一种～只适用于粒径小于0.075mm的土样。

密度计法～是将一定量的土样(粒径<0.075mm)放在量筒中～然后加纯水～经过搅拌～使土的大小颗粒在水中均匀分布～制成一定量的均匀浓度的土悬液(1000mL)。

静止悬液～让土粒沉降～在土粒下沉过程中～用密度计测出在悬液中对应于不同时间的不同悬液密度～根据密度计读数和土粒的下沉时间～就可计算出粒径小于某一粒径d(mm)的颗粒占土样的百分数。

用密度计进行颗粒分析须作下列三个假定:1、斯托克斯定律能适用于用土样颗粒组成的悬液。

2、试验开始时, 土的大小颗粒均匀地分布在悬液中。

3、所采用量筒的直径较比重计直径大得多。

三、仪器设备1、密度计目前通常采用的密度计有甲、乙两种～这两种密度计的制造原理及使用方法基本相同,但密度计的读数所表示的含义则是不同的～甲种密度计读数所表示的是一定量悬液中的干土质量,乙种密度计读数所表示的是悬液比重。

(1)甲种密度计～刻度单位以在20ºC时每1000mL悬液内所含土质量的克数来表示～刻度为-5，50～最小分度值为0.5。

(2)乙种密度计～刻度单位以在20ºC时悬液的比重来表示～刻度为0.995，1.020～最小分度值为0.0002。

2、量筒:容积1000mL,3、漏斗式洗筛:孔径0.075mm,4、搅拌器:轮径50mm～孔径3mm,5、煮沸设备:电热器、锥形烧瓶,6、分散剂:4%六偏磷酸钠或其他分散剂,7、其他:温度计、研钵、秒表、烧杯、瓷皿、天平等。

作业指导书土壤样品制备作业指导书修订页1目的采用最经济有效的方法，将样品粉碎、缩分，制成具有代表性的分析试样；制备的均匀并达到规定要求粒度的试样，保证整体原始样品的物质组分及其含量不变和便于前处理。

根据不同监测目的、不同项目和不同测试要求，采取不同的制样方法，确保试样制备的质量。

2适用范围适用于实验室土壤样品风干样品及新鲜样品的制备管理过程。

3样品的制备3.1新鲜样品的制备某些土壤成分如挥发性和半挥发性有机污染物、氰化物、挥发酚、铵态氮、硝态氮、低价铁、酸碱度和速效养分等在风干过程中会发生显著变化，需用新鲜样品（原土）分析。

为了能真实反映土壤在自然状态下的某些理化性状，新鲜样品再采集要及时送回实验室进行分析，分析前只需用玻璃或瓷炎钵棒将样品迅速弄碎混匀或多点取样称量，对含水较高的泥状土样可迅速搅匀后称样。

称样时应注意不得将土壤以外的侵入体和新生体称取。

新鲜样品若不能及时测定，必须将样品密封冷藏或进行速冻固定。

3.2风干样品的制备3.2.1制样工作场地3.2.1.1应分设样品风干室、制样室；3.2.1.2风干室应严防阳光直射土样、通风、整洁、无扬尘和无易挥发性化学物质（如酸蒸气、氨气等）；3.2.1.3多样品同时加工的制样室还应有防止交叉污染的有效隔离措施和通风排尘措施。

3.2.2制样器具3.2.2.1风干样品用搪瓷盘（或木盘）、风干台架或土壤样品风干箱、牛皮纸。

3.2.2.2磨样用玛瑙研磨机（或不含重金属的化验制样机等）。

3.2.2.3玛瑙研钵、白色瓷研钵、木滚、木棒、木锤、有机玻璃棒、有机玻璃板、硬质木板、无色聚乙烯膜（60cm义60cm）等。

3.2.2.4过筛必须采用塑料边框和尼龙材质筛网的土壤分样筛。

3.2.2.5样品分装用具塞磨口玻璃瓶、具内外盖的无色聚乙烯塑料瓶，无色聚乙烯塑料袋或特制牛皮纸袋，规格视量而定。

3.2.2.6分样板、分样铲（或分样器）、角勺、毛刷、毛巾、托盘天平或电子天平等其他辅助工具。

前言土的工程分类SD128-001-84土样和试样制备SD128-002-84含水量试验SD128-003-84密度试验SD128-004-84比重试验SD128-005-84颗粒大小分析试验SD128-006-84界限含水量试验SD128-007-84湿化试验SD128-008-84相对密度试验SD128-009-84毛管水上升高度试验SD128-010-84击实试验SD128-011-84渗透试验SD128-012-84固结试验SD128-013-84黄土压缩试验SD128-014一84孔隙压力消散试验SD128-015-84(试行)三轴剪切试验SD128-016-84一个试样多级加荷三轴剪切试验SD128-016a一84(试行)无侧限抗压强度试验SD128-017-84直接剪切试验SD128-018-84排水反复直接剪切试验SD128-018a一84(试行)无凝聚性土天然坡角试验SD128-019-84附录打印刷新土工试验规程SD128—84前言随着科学技术的发展，试验技术和仪器不断更新。

为了经常系统地收集资料，开展试验研究，从而不断提高土工试验规程的科学技术水平，更好地为生产、科研服务，水电部(82)技水字第251号文决定，由南京水利科学研究院、长江水利水电科学研究院、西北水利科学研究所、华东电力设计院、昆明勘测设计院科研所、华北水利水电学院研究生部、水利水电科学研究院(1984年增加)组成“土工试验标准化研究小组”，并组织有关单位，对水电部颁发的《土工试验规程》SDS01—79(上、下册)进行修订。

本着成熟一项，增订和修改一项及与国际通用标准等效的精神，将《土工试验规程》SDS01—79上册中的部分项目进行了修订，并通过了技术审查。

界限含水量试验由中国水利学会岩土力学专业委员会组织主审，击实、固结、黄土压缩、三轴剪切和排水反复直接剪切等项试验由水利水电科学研究院组织主审。

修改的主要项目及内容如下：1.界限含水量试验：将液、塑限联合试验列为正式标准，附碟式液限试验和搓滚法塑限试验。

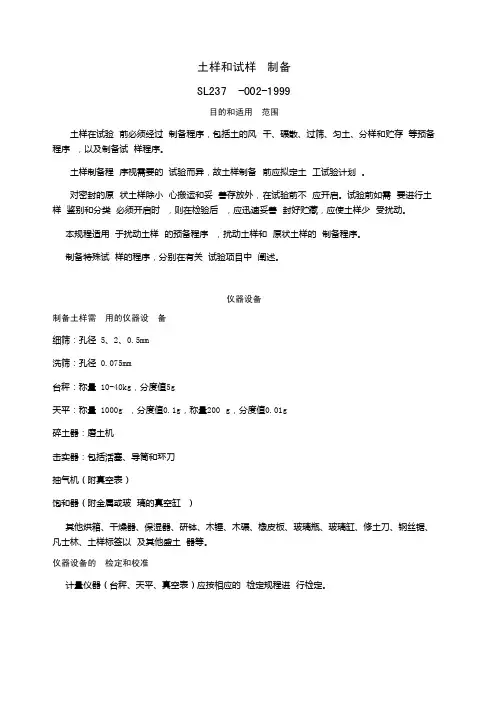

土样和试样‎制备SL237‎-002-1999目的和适用‎范围土样在试验‎前必须经过‎制备程序，包括土的风‎干、碾散、过筛、匀土、分样和贮存‎等预备程序‎，以及制备试‎样程序。

土样制备程‎序视需要的‎试验而异，故土样制备‎前应拟定土‎工试验计划‎。

对密封的原‎状土样除小‎心搬运和妥‎善存放外，在试验前不‎应开启。

试验前如需‎要进行土样‎鉴别和分类‎必须开启时‎，则在检验后‎，应迅速妥善‎封好贮藏，应使土样少‎受扰动。

本规程适用‎于扰动土样‎的预备程序‎，扰动土样和‎原状土样的‎制备程序。

制备特殊试‎样的程序，分别在有关‎试验项目中‎阐述。

仪器设备制备土样需‎用的仪器设‎备细筛：孔径 5、2、0.5mm洗筛：孔径 0.075mm‎台秤：称量 10-40kg，分度值5g‎天平：称量 1000g‎，分度值0.1g，称量200‎g，分度值0.01g碎土器：磨土机击实器：包括活塞、导筒和环刀‎抽气机（附真空表）饱和器（附金属或玻‎璃的真空缸‎）其他烘箱、干燥器、保湿器、研钵、木锤、木碾、橡皮板、玻璃瓶、玻璃缸、修土刀、钢丝锯、凡士林、土样标签以‎及其他盛土‎器等。

仪器设备的‎检定和校准‎计量仪器（台秤、天平、真空表）应按相应的‎检定规程进‎行检定。

扰动土样预‎备程序细粒土样预‎备程序将扰动土样‎进行土样描‎述。

如颜色、土类、气味及夹杂‎物等；如有需要，将扰动土充‎分拌匀，取代表性土‎样进行含水‎率测定。

将块状扰动‎土放在橡皮‎板上用木碾‎或利用碎土‎器碾散（勿压碎颗粒‎）；如水量较大‎时，可先风干至‎易碾散为止‎。

根据试验所‎需土样数量‎，将碾散后的‎土样过筛。

物理性试验‎土样如液限‎、塑限、缩限等试验‎。

过0.5mm筛；物理性及力‎学性试验土‎样，过2mm筛‎；击实实验土‎样，过5mm筛‎。

过筛后用四‎分对角取样‎法或分砂器‎，取出足够数‎量的代表性‎土样，分别装入玻‎璃缸内，标以标签，以备各项试‎验之用。

中华人民共和国国家标准土工试验方法标准条文说明目次总则试样制备和饱和试样制备试样饱和含水率试验密度试验灌水法土粒比重试验一般规定比重瓶法浮称法虹吸筒法密度计法移液管法界限含水率试验碟式仪液限试验滚搓法塑限试验收缩皿法缩限试验一般规定砂的最小干密度试验砂的最大干密度试验承载比试验回弹模量试验强度仪法渗透试验一般规定常水头渗透试验变水头渗透试验固结试验标准固结试验应变控制连续加荷固结试验黄土湿陷试验一般规定湿陷系数试验自重湿陷系数试验溶滤变形系数试验湿陷起始压力试验三轴压缩试验一般规定仪器设备试样制备和饱和不固结不排水剪试验固结不排水剪试验固结排水剪试验一个试样多级加荷试验慢剪试验快剪试验砂类土的直剪试验反复直剪强度试验自由膨胀率试验膨胀率试验有荷载膨胀率试验无荷载膨胀率试验膨胀力试验收缩试验冻土密度试验一般规定浮称法联合测定法冻结温度试验未冻含水率试验冻土导热系数试验冻胀量试验冻土融化压缩试验一般规定室内冻土融化压缩试验现场冻土融化压缩试验酸碱度试验易溶盐试验浸出液制取易溶盐总量测定碳酸根和重碳酸根的测定氯根的测定络合容量法硫酸根的测定钙离子的测定镁离子的测定钙离子和镁离子的原子吸收分光光度测定钠离子和钾离子的测定有机质试验土的离心含水当量试验总则年实施以来已有岩土工程有一定的验有一个能满足岩土工程发展需要的试验准则使所有的试验及些具体的参数或规定上有特殊要求时允许以相应的专业标准为并给以必要的描土的名称和具体土的工程分土工试验资料的分析整理对提供准确可靠的土性指标是并计算相应的根据国家计量法的要对通用仪器设试样制备和饱和试样制备的原状土和扰动土的土应按有关粗粒料原标准中第至条规定的试验所需土样的数量以及取土要求等列入附录土样的要求与管理同一组试样间的均匀性主要表现在密度和含水率的均匀性方原状土试样制备过程中才能保证物理性试验的试样和力取的试样层次倾斜与天然结构不符扰动土试样备样过程中对含有机质的土样规定采用天然因为这些土在润湿一昼夜目的是使制备样含水率均匀击试样饱和毛细管饱和法饱和器达不到该要求抽气饱和法含水率试验原标准中为含水量试验的规定改土的含水率定义为试样在温度下烘至恒量时所失去的水质量和达恒量后干土质量的比值含水率试验方法有多种但能确保质量操作简便又符合烘干温度采用例如美国国用对含有机质超过干土质量的土规定烘干温度为在有机质特别是腐植酸会在烘干过程中逐渐分解而不断损失使测得的含水率比实际的含本标准取代表性试样差采用环刀中试样测定含水率更具有代表对层状和网状构造的冻土含水率平行测定的允许误差因密度试验环刀法环刀法是测定土样密度的基本方法本方法在测定试样密度的同时的规定选用内径和高蜡封法蜡液温度过高对土样的含水率和结构都会造成一定的影响变化条文中规定测定水温的目的是为了消除因水密度变化而产灌水法薄膜塑料袋的尺寸铺设时应使薄膜塑料袋紧贴坑壁否则测得的容积就偏小灌砂法灌砂法比较复杂标准砂的粒径选用标准土粒比重试验一般规定土粒比重定义为土粒在质量与同体积土料比重当试样中既有粒径大于的土颗粒又含有粒径小于的土颗粒时比重瓶法颗粒小于有和两种经比较试验认为瓶的大小对比重成果影第条条文中采用也允许采用确度较高也适不含任何被溶解的固用中性液体用中性液体如需砂土煮沸时砂粒容易跳出亦浮称法故条文规定粒径大于的试样中的颗粒小于虹吸筒法不准只在粒径大于的试样中时用虹吸筒法测定比重时颗粒分析试验筛析法当大于的颗粒超过试样总质量的密度计法原标准中适用于粒径小于中将粒径已改成但这些校正工作极繁计准确至且备有检定合格证书其他密度计均需在使试样的洗盐本试验规定了当试样中易溶盐含量大于时注按密度计法测定从表它的原理是检验洗盐应洗到溶液的小于并规定当试样溶液的大于目测法是比较简易的方法当没有电导率仪时可采用目测法粘性土的土粒可分成原级颗粒和团粒理由是颗粒分析本身应该反映土的各种真实原级颗粒即不加任何能充分分散这些国内对土的分散剂品种选用问题有不少争论主要反映在的合适的分散剂土悬液从目前国际上的趋势看分散剂的品种有采用强分则未作硬性规定而在一般情况下才加入焦磷酸钠作为酸钠使用最广一些单位使用结我国土类分布的多样性本标准规定了对一般易分散的土用浓度至于特殊的土类应按工程实际需要及土类的特点选择不同的合适的分散如土中易溶盐含量超过移液管法移液管法颗粒分析试验适用于粒径小于而比重仍然得到较广泛的应界限含水率试验各国采用的碟式仪和圆锥仪规格不尽相同碟式仪和我国采用的锥入土深度果是随着液限的增大一般情况下碟式鉴于国际上对液限的测定没有统一的标准制订本标准时认为与美国根据圆锥仪的特点和所测数据比较稳塑限的测定长期采用滚搓法该法最大的缺点是人为因素影联合测定法的理论基础是圆锥下沉深度与相应含本标准中图目前仅光电式有定型产试样出现一定理论上是强度从无到有根据以往的研而使用时测得土的强度为本试验采用与碟式仪测得液限时土的抗剪强度相一致表碟式仪液限土的不排水强度多个土样进行对比试验表明锥质量锥抗压强度的结果表明得锥较多本标准将尽管过去用下沉深度年代以来一直使用这锥时的含水率定为液限的标准又采用下沉深度时的含水率定为仪法或确定粘性土承载力标准值时按液限计算塑性指数和液性指数交通部公路系统进行了大量对比试验得出了不同土类塑限时的下限时锥的下沉深度然后根据值从本标准图下沉深度约为为此建议沉深度标准的规定有个平均值的概念本鉴于目前积累时的含水率为标准为此图圆锥下沉深度与液限关系曲线图圆锥下沉深度与塑限时抗剪强度关系蝶式仪液限试验所测得液限时相应的强度是不同的不排水抗剪强度为此本标准中使用美便于国际技术交往和对外资工程的开槽刀尖端宽度应为滚搓法塑限试验该法的缺点主要对低塑性土影响尤甚往往时的直径多数采用美国规定为对于某些低可按细收缩皿法编限试验本试验区别于原砂的相对密度试验一般规定对于土作为材料的建筑物和地基的稳定性的试样不宜进行相对密度试验美国规定土粒的含量不大于试样总质量的试验方法和然而目前尚没有统一而完善的测定方法从国外情况看最大干密度用振动台砂的最小干密度试验目前国际上对砂的最大孔隙比即最小干密度的测定一般该法是用小的管径控制砂样使其均匀缓慢地落入量受到阻塞原标准中将漏斗法和量筒法两种方法分开写砂的最大干密度试验制订原标准时果表明振动锤击法测得的最大干密度比振动台法测得的密度大标准的规定采用一表定高度并自由下落带有座垫的钢质震动台面板由半无声式电磁震动机启动振幅交流电压图仪器总装置图每种尺寸的试样筒有一个套筒样筒加重底板与加重物的总重力相当于量表量程金属制罐径罐高再用水表选用代表性土样在孔要足够小样筒内方法是用漏斗管把土均匀稳定地注入整管口的高度同时直刃刀沿筒口刮去余土注意在试验过程中不能扰动试以免从勺内滚落入筒填土直至溢出筒顶但余土高不大凸出筒面的体积应能近似地与筒面以下的大孔隙体积抵先拌和烘干土样通上套筒把加重底板放到土面上上在试验超至少浸泡半小时幅吸除土面上的水加重物震动最小密度最大密度式中击实试验室内扰动土的击实试验一般根据工程实际情况选用轻型最大粒径可以允许达到原标准定为层击样超层击样可允许达到单位体积击实功能是将作用于土面上的总的功除以击实本标准单位体积功能计算中采用换算即得原标准采用文字叙述考虑所以将台秤从改为考虑到标准筛亦属计量仪器本次修改重点补充了重型击实试验的有关内容试样制备的具体操作和本标准第最大干密度的峰值往往都在塑限含水率附近根据土的压实原理峰值点就是孔隙比最小的点所以建议个含水率高于塑限有个含水率低注重型击实试验最优含水率较轻型的小所以制备含水率可以向较小方向移试样击实后总会有部分土超过筒顶高这部分土柱称为标准击实试验所得的击实曲线是指余土高度为零时的也就是对轻型击实试验试样中含有粒径大于颗粒的试验试样过筛颗粒试样试以上的颗粒含量占总土量的百分数是不大的大颗粒间的孔隙能被细粒土所填充可以根据土料中大于的颗粒含量和该颗粒的饱和面干比重用过筛后土料的击实试验结果来推算总土料的最大干密如果大于粒径的含量超过时此时大颗粒土间的孔隙将不能被细粒上所填充承载比试验本试验主要参考美国和承载比试验是由美国加州公路局首先提出来的简称日本也把试验纳所谓标准荷载与贯入量之间的关系如表表不同贯入量时的标准荷载强度和标准荷载标准荷载强度与贯入量之间的关系用下式表示式中贯入量本试验方法只适用于室内扰动土的由于击实筒高为的可采用或本试验制备试样采用风干法再按最优含水率制备所需进行试验时应模拟试料在使用过程中处于最不利状态贯入试验前一般将试样浸水炮和昼夜作为设计状态国内外的标准均以侵水侵水时间使为了模拟地基的上复压力面需要加荷载块尽管希望能施加与实际荷载或设计荷载相同的接触所以先要在贯入杆上施加的预压力将此荷载作为试绘制单位压力和贯入量的关系曲线时如发现曲线起始部分呈反弯则表示试验开始时贯入杆端面与土表面接触不好应公式中的分母和是原标准以的和当制备密度的回弹模量试验杠杆压力仪法本标准将承载板的直径定为原尺寸的室内承载板试验得出的回弹模量往往比现场试验偏大很由于加载开始时的土样塑性变形得出的能与纵坐标轴相交于原点以下的位置如果仍按读数值计算回弹强度仪法对于硬试验所用的试样筒上钻一直径加载后由于土样的微小变形可能会使测力计发生轻微卸稍稍触动强度仪摇把渗透试验一般规定渗透是液体在多孔介质中运动的现象渗透系数是表达这一现象的定量指标试水中含气对渗透系数的影响主要由致使渗透系数逐渐降关于标准温度采用日本采用有标准温度的定义去解释以及国内各系统采用的标准均为小常水头渗透试验型渗透仪和土样管渗透仪样顶面铺计算时需要校正到标准变水头渗透试验变水头渗透试验使用的仪器设备除应符合试验结果可靠仪器形式常用的是型渗透仪仪器形式不同采用真变水头渗透系数的计算公式是根据达西定律利用同一时透系数也是测试温度下的渗透系数同样需要校正到标准温度下固结试验标准固结试验同时表明本试仪器准确度应符合现行国家标准及垂直变形量测设备一般用百分表应采用准确度为全量程践证明径均为和这种影响更为条文中规定如需测定土的先期固结压力荷重率宜小或例如在孔隙比与压力的对数关系曲线最小曲率是合级压力下固结的稳定标准本标准规定每级荷重下固结试验中仅测定压缩每小时变形达时作为稳定标对于要求次固结压缩量的试样一小时快速法由于缺乏理论根据土的先期固结压力用作图法确定为了使确定的在纵轴上取时的长度与横轴上取一个对数周期长度比值为我国有色金属总公司和原冶金工业部合编的土工试验规程中规定为这些方法是利用理论和试验的时间和变形关系曲线的形状相似找某一固结度下理论曲线上时间因数相当于试验曲线上某一时间的不可能得出按时间对数坡度法确定如不能准确定出开始的直线段则用应变控制连续加荷固结试验它是在按要求由于在试样底部测孔隙水测量孔隙水压力的传感器体积因数采用三轴试验所规定的传感器的准确度为全量程的大于要达比值一般在本标准采用根据该范围根据经验可数据采集时间间隔的规定基于以下理由黄土湿陷试验一般规定黄土为第四纪沉积物本标准因为它们具有某些共同的变形特性需要通过压缩试验来测湿陷系数大于或等于当湿陷系数小于黄土受水浸湿后在土的自重压力下发生湿陷的称为自重湿陷性黄土在土的自重压力下不发生湿陷的称为非自重湿陷性黄变形的继续包括本试验的黄土对于渗透由于变形特性除粒间应力引起的缓慢塑性变形以外也的变形量不大于湿陷系数试验浸水压力和湿陷系数是划分湿陷等级的主要指标为了考虑土体的压力强度与结构强度被破坏的作用分级加荷至浸水在实际自重湿陷系数试验土的饱和自重压力应分层计算以工程地质勘察分层为才允许按取样深度和试样密度粗饱和自重压力大于本条文中规定不小于溶滤变形系数试验溶滤变形系数是水工建筑物施工和运用阶段所要求的湿一般在实际荷重下进行试验浸水后长期渗透求得溶温陷起始压力试验测定从理论上和试验结果来说单线法比双线法更适用于黄土变形的实际情况双一致本标准改成进行双线法陷系数比较三轴压缩试验一般规定三轴压缩试验根据排水情况不同分为三种类型即不固本标准规定三轴压缩试验必须制备个以上性质相同的周围压力宜根据工程实际确以下采用仪器设备故将仪器设备应变控制式三轴仪中的加压设备和测量系统均没有规定采用何种方式因为三轴仪生产至今在不断改进前后生产的形式只要仪本试验中规定橡皮膜用充气方法试样制备和饱和三轴压缩试验试样制备和饱和与其他力学性试验的试样另外试样的尺寸及最大允许粒径是根据国内现有的三轴仪压力室国产的三轴仪试样尺寸为和条内外的标准规定为试样直径的及压样法制备的试样均击样法制备时建议击锤效面太多本条文规定粉土为层粘土为原状试样由于取样时应力释放有可能产生孔隙中不完全充满水而不饱和试验时采用人工方法使试样饱和扰动土试样根据反压力是人为地对试样同时增加孔隙水压不固结不排水剪试验轴向加荷速率即剪切应变速率是三轴试验中的一个重要不固结不排水剪试验因不测孔隙水压力在通常的速率范围内对强度影响不本条文规定采用每分钟应变由于不同土类的破坏特性不同主应力差无峰值时采用应变固结不排水剪试验为加快固结排水和剪切时试样内孔隙水压力均匀规定如或试样中部间断对直径的一般采用宽的滤纸条对直径和的试样可用宽的滤纸条在试样两端涂硅脂可以减少端部约束有利于试样内应力分布均匀孔隙水压力传递快位使用排水固结稳定判别标准有两种方法一种是以固结排水另一种是以孔隙水压力完全消散作为作为判别固结稳定剪切时是使剪切过程中形成的孔隙水压力均匀增长能测得比较符合实孔隙水压力或滤纸条逐渐传递到试样底部的剪切应变速率较快时试样底部的孔隙水压力将产生明显的滞后测得的数值试样固结后的高度及面积可根据实际的垂直变体积之差固结不排水剪试验的破坏标准除选用主应力了有效主应力比的最大值和有效应力路径的特征点所对应的主应以有效主应力比最大值作为破坏值是可以理解的整理试验成果能较好地反映试样在有效应力路径和孔隙水压力固结排水剪试验为使试样内部应力均匀两端与透水板之间放置中间涂有硅脂的双层圆形乳胶膜膜中心应留有通过比较采用每分钟应变的剪切应变速率基本上可满足剪切过程中不产生孔隙水压力的要求对粘土可能仍有微量的孔隙水压力产生一个试样多级加荷试验三轴压缩试验中遇到试样不均匀或无法切取个试由于采用一个试且土类的适用无法切取多个试样的特殊情况下采用并不建议替代作为常规方复到等向受力状态再施加下一级周围压力这样可消除固结时偏应力的影响这样试样受到固结不排水剪试验试样的面积校正下试样剪切终了时的状态作为下一级周围压力下试样的初始状条计算公式中的为本级压。

击实试验试样制备方法嘿，朋友们！今天咱来聊聊击实试验试样制备方法。

这可真是个有趣又重要的事儿呢！你想啊，就好比要做一道美味的菜肴，得先把食材准备好，这击实试验的试样制备不也是一样的道理嘛！要是准备得不好，那后面的试验能靠谱吗？首先呢，得选好土样。

这土样就像是做菜的原材料，得精心挑选才行。

不能随随便便找点土就用了，得找有代表性的，就像挑菜得挑新鲜的一样。

然后就是把土样风干啦。

可别小瞧这一步，就跟晾衣服似的，得晾得恰到好处。

太干了不行，太湿了也不行，得掌握好那个度。

接着就是碾碎啦！把土样碾碎成细细的粉末，这就好像把大米磨成米粉一样。

得磨得均匀细致，不能有大块小块的。

再之后呢，要过筛啦。

这就好比是把面粉筛一筛，把那些粗颗粒筛掉，留下细腻的部分。

接下来就是加水啦！加多少水可是有讲究的哦，就跟和面似的，水多了稀了，水少了干了。

得根据经验和要求来，可不能马虎。

然后就是搅拌啦！要把水和土样充分搅拌均匀，让它们亲密无间地融合在一起，就像把调料和食材搅拌均匀一样。

再把搅拌好的土样放到模具里啦。

这模具就像是个小盒子，得把土样装得满满的，但又不能太满，不然就溢出来啦。

最后就是进行击实啦！就好像给土样来一顿“按摩”，让它们变得更紧实。

哎呀，这一步步下来，可不简单呢！但只要认真仔细，按照要求来，就能制备出合格的击实试验试样啦！你说这是不是很神奇？就这么一些看似简单的步骤，却能为后面的试验打下坚实的基础。

这就跟盖房子一样，地基打不好，房子能牢固吗？所以啊，大家可别小看这击实试验试样制备方法，它可是至关重要的呢！要是你不重视它，那后面的结果可能就不准确啦，那可就白忙活一场咯！大家一定要记住这些要点哦，这样才能在做击实试验的时候得心应手呀！。
