第十五章工程制图习题答案

工程制图思考练习题答案1. 工程制图中，第一角投影法和第三角投影法在视图表达上有何不同？A) 第一角投影法中，观察者位于物体的正前方，而第三角投影法则是观察者位于物体的正后方。

B) 第三角投影法中，观察者位于物体的正前方，而第一角投影法则是观察者位于物体的正后方。

C) 两种投影法在视图表达上没有区别。

D) 第三角投影法中，观察者位于物体的侧面，而第一角投影法中，观察者位于物体的正上方。

2. 在工程制图中，尺寸标注的基本原则是什么？A) 尺寸线与被标注线平行，尺寸数字在尺寸线上方。

B) 尺寸线与被标注线垂直，尺寸数字在尺寸线下方。

C) 尺寸线与被标注线相交，尺寸数字在尺寸线一侧。

D) 尺寸线与被标注线不相交，尺寸数字在尺寸线任意位置。

3. 工程制图中，剖面图的作用是什么？A) 显示物体的内部结构。

B) 显示物体的外部轮廓。

C) 显示物体的投影关系。

D) 显示物体的尺寸标注。

4. 工程制图中，如何表示零件的表面粗糙度？A) 通过在图纸上标注表面粗糙度符号。

B) 通过在图纸上标注尺寸公差。

C) 通过在图纸上标注材料名称。

D) 通过在图纸上标注零件名称。

5. 在工程制图中，装配图的作用是什么？A) 显示单个零件的详细尺寸和形状。

B) 显示零件间的装配关系和连接方式。

C) 显示零件的表面处理和热处理要求。

D) 显示零件的加工工艺和制造流程。

6. 工程制图中，轴测图与正投影图的区别是什么？A) 轴测图可以直观地显示物体的三维形状，而正投影图则不能。

B) 正投影图可以直观地显示物体的三维形状，而轴测图则不能。

C) 轴测图和正投影图都能直观地显示物体的三维形状。

D) 轴测图和正投影图都不能直观地显示物体的三维形状。

7. 在工程制图中，线型的种类有哪些？A) 实线、虚线、点划线、双点划线。

B) 粗实线、细实线、粗虚线、细虚线。

C) 直线、曲线、折线、波浪线。

D) 粗线、细线、单线、双线。

8. 工程制图中，尺寸线和尺寸界线的作用是什么？A) 尺寸界线用于限定尺寸标注的范围，尺寸线用于标注尺寸。

绪论1.当投射线与投影面垂直时的投影法称为（）。

答案:正投影法2.当直线或平面（）于投影面时，其投影积聚为一点或一条直线。

答案:垂直3.哪些属于机械图样？答案:装配图;零件图4.正投影法属于平行投影法。

答案:对5.中心投影法投射线相互平行。

答案:错6.当空间直线或平面平行于投影面时，它的投影反映直线的实长或平面的实形,这样的投影性质称为全等性。

答案:对7.在国际运输中，精密仪器和贵重物品适用的运输方式是（）答案:航空运输8.在班轮运输中，对活牲畜一般采用（）作为一个计费单位收费答案:单件货物9.全部损失分为共同海损和单独海损。

（）答案:错10.不清洁提单是提单本身存在表面污损严重的提单。

（）答案:错11.在海运提单的收货人栏内有“To order”字样的提单，该提单称之为（）答案:指示提单12.以下险种中，属于一般附加险的是（）。

答案:淡水雨淋险;偷窃提货不着险;短量险13.“四固定”是班轮运输的基本特点。

（）答案:对14.海运货物，实际装船日期为5月5日，迟于L/C规定的最迟装运期4月30日，但仍在L/C有效期5月10日内，出口人要求承运人或其代理人将提单日期填成4月30日，这种提单称（）。

答案:倒签提单15.某公司出口一批茶叶，在海运途中遭遇暴风雨，致使一部分茶叶发霉变质，这种损失属于（）答案:单独海损16.本来没有义务的第三方进行救助，救助成功后支付给第三方的费用属于施救费用。

（）答案:错17.保险公司承担保险责任的期间通常是（）答案:仓至仓期间18.按中国人民保险公司海洋货物运输保险条款的规定，在三种基本险别中，保险公司承担赔偿责任的范围是（）答案:一切险最大，其次是水渍险，再次是平安险19.投保人在投保时应考虑以下因素（）。

答案:运输路线;货物的特性;货物的包装;运输季节20.按CIF和FOB条件订立的进出口货物买卖合同，都由进口方负责投保。

（）答案:错21.对于共同海损所作出的牺牲和支出的费用，应由（）。

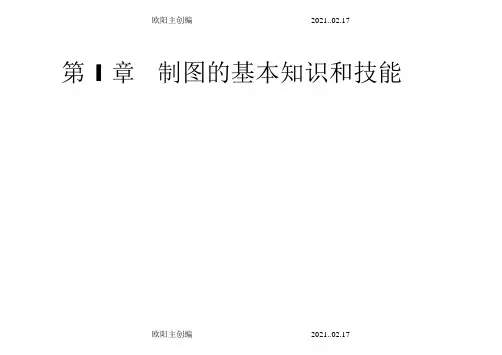

第1章制图的基本知识和技能第1章制图的基本知识和技能第1章制图的基本知识和技能1-3尺寸标注练习：填注下列图形中的尺寸，尺寸数值按1:1从图上量，取整数。

1-4 分析下列平面图形并标注尺寸。

（尺寸数值按1:1从图中量，取整数）（1）（2）第1章制图的基本知识和技能1-5尺寸标注改错：圈出错误的尺寸标注，并在右边空白图上正确标注。

1-6 按1:2的比例画下面的图形。

（1）椭圆（2）1:8锥度第1章制图的基本知识和技能第2章投影基础2-1 根据直观图中各点的位置，画出它们的两面投影图。

2-2 已知各点的两面投影，画出它们的第三投影和直观图。

2-3 画出A（10,35,15）、B(20,35,0)、C(30,0,25)三点的三面投影图。

2-4 已知点B在点A的左方35毫米，在点A的前方10毫米，在点A的上方20毫米处；点C与点B同高，且点C的坐标X=Y=Z；点D在点C的正下方26毫米处，试画出各点的三面投影图。

第2章投影基础2-5已知点A的两面投影，点B在点A的左方20毫米，前方15毫米，上方10毫米处，求线段AB的三面投影。

2-6 已知点A，作正平线AB的三面投影，使AB=20毫米，α=450，（点B在点A的右侧）。

2-7 画出下列各直线的第三投影，并判别直线对投影面的相对位置。

（1）（2）（3）（4）AB是___水平__线CD是__正平__线EF是__侧垂___线GH是_一般位置_线第2章投影基础2-8根据已知条件完成直线的三面投影。

（1）AB是侧平线，（2）CD是一般位置直线，点C在（3）EF是正垂线，在（4）GH是正平线，长度为距离W面18mm。

V面前方22mm，点D则属于V面。

H面上方20mm处。

25mm, 点H在点G的下方。

2-9 已知线段AB的两面投影，求AB的实长和对W面的倾角。

2-10 根据已知条件，完成线段AB的投影。

（1）AB的实长为25毫米。

（2）AB对V面的倾角为β=300。

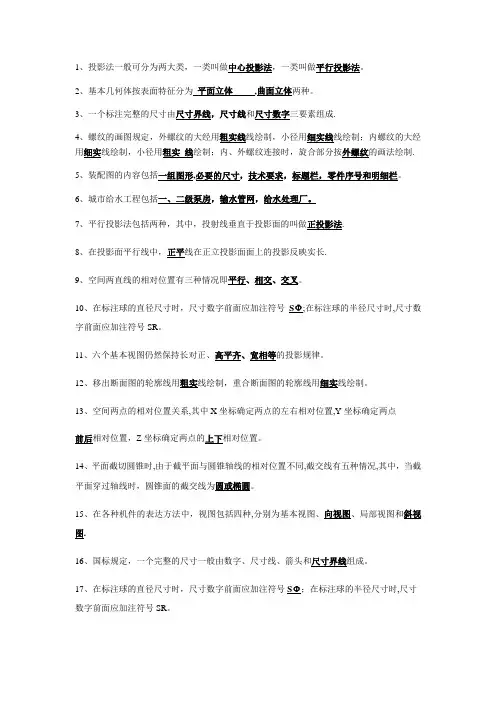

1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。

2、基本几何体按表面特征分为平面立体,曲面立体两种。

3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成.4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线绘制，小径用粗实线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制.5、装配图的内容包括一组图形,必要的尺寸，技术要求，标题栏，零件序号和明细栏。

6、城市给水工程包括一、二级泵房，输水管网，给水处理厂。

7、平行投影法包括两种，其中，投射线垂直于投影面的叫做正投影法.8、在投影面平行线中，正平线在正立投影面面上的投影反映实长.9、空间两直线的相对位置有三种情况即平行、相交、交叉。

10、在标注球的直径尺寸时，尺寸数字前面应加注符号SΦ;在标注球的半径尺寸时,尺寸数字前面应加注符号SR。

11、六个基本视图仍然保持长对正、高平齐、宽相等的投影规律。

12、移出断面图的轮廓线用粗实线绘制，重合断面图的轮廓线用细实线绘制。

13、空间两点的相对位置关系,其中X坐标确定两点的左右相对位置,Y坐标确定两点前后相对位置，Z坐标确定两点的上下相对位置。

14、平面截切圆锥时,由于截平面与圆锥轴线的相对位置不同,截交线有五种情况,其中，当截平面穿过轴线时，圆锥面的截交线为圆或椭圆。

15、在各种机件的表达方法中，视图包括四种,分别为基本视图、向视图、局部视图和斜视图.16、国标规定，一个完整的尺寸一般由数字、尺寸线、箭头和尺寸界线组成。

17、在标注球的直径尺寸时，尺寸数字前面应加注符号SΦ；在标注球的半径尺寸时,尺寸数字前面应加注符号SR。

18、三视图的投影规律是：主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等。

19、普通螺纹的旋合长度规定了短旋合长度组S、中等旋合长度组N、长旋合长度组L旋合三种。

20、根据断面图布置位置的不用，断面图分为重合断面图和移出断面图.21、滚动轴承一般由外圈、内圈、滚动体和保持架组成。

房屋构造与识图习题答案卜洁莹徐勇鹏主编机械工业出版社房屋构造与识图习题答案主编卜洁莹徐勇鹏副主编牛佳刘卓参编姜轶高会艳贾凇陈越乔博主审严峻机械工业出版社2前言本习题答案与卜洁莹、徐勇鹏主编的房屋构造与识图习题集配套使用。

本习题答案由卜洁莹、徐勇鹏任主编，牛佳、刘卓任副主编，姜轶、高会艳、贾凇、陈越参编，严峻主审。

由于成书时间仓促和编者水平有限，书中疏漏之处在所难免，恳请读者在使用过程中给予指正并提出宝贵意见。

3目录第一章房屋建筑制图的基本知识第二章投影的基本知识第三章立体的投影第四章剖面图和断面图第五章民用建筑概述第六章基础与地下室第七章墙体第八章楼地层第九章屋顶第十章楼梯第十一章窗与门第十二章变形缝第十三章民用建筑工业化第十四章工业建筑第十五章房屋建筑工程图的基本知识第十六章建筑施工图4第一章房屋建筑制图的基本知识1.1线形练习1.完成图形中左右对称的各种图线。

2.在空白位置抄绘下列图形。

561.2图样的比例及尺寸标注按给定比例量取尺寸，并标注在图上（尺寸数字取整数）。

7第二章投影的基本知识2.1三面投影图1.将立体图的图号填入对应的H 面投影图括号内。

（1）（2）（3）（4）（5）（6）（7）（8）（9）（10）（4）（2）（1）（7）（6）（5）（10）（3）（9）（8）82.将立体图的图号填入对应的V 、W 面投影图括号内。

（1）（2）（3）（4）（5）（6）（6）（5）（3）（4）（2）（1）93.根据立体图将投影图中的漏线补齐。

104.已知形体的两面投影图及其立体图，补画其第三面投影。

（1）（2）（3）（4）115.已知形体的立体图，画出其三面投影图（从立体图上量取尺寸）。

（1）（2）12（3）（4）132.2点的投影1.已知A 、B 两点的立体图，求作其投影图。

2.已知各点的两面投影，画出它们的第三投影和立体图。

143.已知空间点A （25，10，20）作三面投影图和立体图（单位mm ）。

工程制图习题本科答案本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March《工程制图》习题答案一、单项选择题1、图纸的会签栏一般在（ B ）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内2、一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A．400 B．2000 C．10000 D．2003、下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4、在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5、由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6、图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7、绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C )A. 594841（A1）B. 210297(A4)C. 420594(A2)D. 297420(A3)8、绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( B )A. 594841B. 210297C. 420594D. 2974209、绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10、如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011、如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012、比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13、粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14、中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15、粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: :1C. 5: :1D. 4:2:116、虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17、点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18、右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19、右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20、右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21、绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22、徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23、工程上常用的图示方法中使用最广泛的是那一种( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24、下面关于轴测投影的说法哪一个是正确的 ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25、正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26、多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27、下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28、下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29、平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30、三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31、在下面的投影图中，反映线段实长的投影是：（A）(A) a'b'(B) b'c'(C) ac(D) 无32、下图所示AB、CD两直线的相对几何关系是：（B）(A) 平行(B) 相交(C) 相交垂直(D) 交错33、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直(D) 交错34、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直(D) 交错垂直35、在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：（A）(A) 平行于a'b'(B) 垂直于a'b'(C) 平行于ab(D) 垂直于ab36、下图所示的平面是：（C）(A) 水平面(B) 侧垂面(C) 铅垂面(D) 一般倾斜平面37、下图所示ABCDE平面的类型是：（B）(A) 正垂面(B) 铅垂面(C) 侧垂面(D) 一般倾斜平面38、下图所示P、Q两平面的相对几何关系是：（B）(A) 平行(B) 垂直(C) 相交(D) 不确定39、下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：（A）(A) A(B) B(C) C(D) D40、下图所示正平面P与三角形平面ABC的交线是：（A）(A) 正平线(B) 水平线(C) 铅垂线(D) 一般倾斜直线41、在下图中用辅助投影法求三角形ABC平面的水平倾角α时，新投影轴应：（D）(A) 平行于a'c'(B) 垂直于a'c'(C) 平行于ab(D) 垂直于ab42、下图所示AB直线与三角形CDE平面的相对几何关系是：（D）(A) AB在三角形CDE内(B) AB与三角形CDE相交不垂直(C) AB与三角形CDE垂直(D) AB与三角形CDE平行43、点画线作为轴线或中心线使用时，两端应超出图形轮廓线：（B）(A) 2~3mm(B) 3~5mm(C) 5~10mm(D) 10~15mm44、尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：（C）(A) 任意短斜线(B) 细短斜线(C) 中粗短斜线(D) 粗短斜线45、图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：（A）(A) 毫米(B) 厘米(C) 米(D) 根据绘图比例确定46、在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：（C）(A) 3~5mm(B) 5~7mm(C) 7~10mm(D) 10~15mm47、圆的直径尺寸可注在圆内，也可注在圆外。

第1章制图的基本知识和技能
第1章制图的基本知识和技能
的比例画下面的图形。

（2）1:8锥度
第1章制图的基本知识和技能
第2章投影基础
AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线
第2章投影基础
第2章投影基础
垂直垂直
不垂直不垂直
__ _第2章投影基础
第2章投影基础
第2章投影基础
求圆锥的截交线，完成其水平投影和侧面投影。

2-45根据已知，补画第三视图。

第4章组合体
第4章组合体
第4章组合体
根据立体图，完成物体的三视图。

组合体
根据两视图，补画第三视图。

第4章组合体。

第1章点和直线1．已知三点A、B、C的两面投影，求第三投影。

2．作出两点A、B的三面投影：点A（25，15，20）；点B在A之左10、A之前15、A之上12。

3．已知三点A、B、D等高，点C在点A正下方，补画诸点的投影，并表明可见性。

4．判断下列直线对投影面的相对位置。

AB是侧平线；EF是水平线；CD是正垂线；GH是侧平线5．判断下列直线对投影面的相对位置，并画出第三投影。

AB是正平线；AC是铅垂线；AD是正垂线；BC是侧垂线。

6．判断并填写两直线的相对位置。

AB、CD两直线相交；PQ、MN两直线相交；AB、EF两直线平行；PQ、ST两直线平行；CD、EF两直线交叉；MN、ST两直线交叉。

７．已知CD和AB垂直相交，补画CD的投影。

第2章平面１．已知矩形ABCD的V面投影和AD的H面投影，完成其H面投影。

２．由点A作△BCD的垂线AK。

K为垂足，并标出A与△BCD的真实距离。

３．在AB、CD上作对V面投影的重影点E、F和对W面的重影点M、N的三面投影，并表明可见性。

４．作一直线MN，使MN∥AB，且与直线CD、EF相交。

５．用直角三角形法求线段AB的实长和对H面、V面的倾角а、в。

６．求作平面图形的第三投影，并判别平面所处的空间位置。

７．已知五边形ABCDE的一边BC∥V面，完成其水平投影。

８．在△ABC内取点D，使点D与H、V面的距离分别为18，30。

９．作图判断点A、B、C、D是否在同一平面上？四点不在同一平面上。

１０．作两交叉直线AB、CD的公垂线EF，分别与AB、CD交于E、F，并标明AB、CD间的真实距离。

１１．由点A作直线CD的垂线AB，并求出点A与直线CD之间的距离。

1２．判断下列直线与平面、平面与平面是否平行？（1）直线与平面平行（2）两平面平行（3）两平面不平行１３．求作直线CD与△LMN的交点，并表明可见性。

１４．求作铅垂线AB与△CDE的交点，并表明可见性。

１５．求作△EFG与□PQRS的交线，并判断可见性。

两铅垂面的交线是收藏A.正垂线B.水平线C.铅垂线D.侧平线回答错误!正确答案： C用正垂面截切圆球，其交线的水平投影为收藏A.矩形B.圆C.抛物线D.椭圆回答错误!正确答案： D连接时，被连接件需要作出螺纹孔的有收藏A.销连接B.螺钉连接C.键连接D.螺栓连接回答错误!正确答案： B下面装配图中，零件序号编写不正确的是收藏A.序号2B.序号3C.序号1D.序号4回答错误!正确答案： D水平线收藏A.平行于V面B.平行于W面C.平行于H面D.倾斜于H面回答错误!正确答案： C下面四组视图中，主视图中的交线投影，画的正确的是收藏A.CB.BC.DD.A回答错误!正确答案： A 画尺寸线规定是收藏A.用细虚线B.用细实线C.用细点画线D.用粗实线回答错误!正确答案： B 空间两直线相交，其收藏A.只有两投影相交B.三投影可能同时相交C.三个投影不一定相交D.三投影同时相交，且交点为同一个点的三投影回答错误!正确答案： D移出断面的轮廓线用收藏A.粗实线B.细点画线C.波浪线D.细实线回答错误!正确答案： A主视图是向哪个投影面投射得到的视图收藏A.后面B.WC.VD.H回答错误!正确答案： C已知圆锥被切后的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案： A俯视图是向哪个投影面投射得到的视图收藏A.HB.后面C.VD.W回答错误!正确答案： A下图中水平面P与圆锥表面的交线为收藏A.抛物线B.椭圆C.圆D.双曲线回答错误!正确答案： C已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案： B斜二等测图沿Y轴的轴向伸缩系数为收藏A.1.2B.1C.0.5D.0.82回答错误!正确答案： C已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案： B后视图是从（）投射得到的收藏A.后向左B.后向前C.后向右D.后向下回答错误!正确答案： B国家标准对齿轮轮齿部分的画法作了统一规定，分度线用收藏A.细点画线绘制B.粗实线绘制C.细虚线绘制D.细实线绘制回答错误!正确答案： A局部剖视图中，剖视与视图的分界线一般用收藏A.波浪线B.粗实线C.细实线D.虚线回答错误!正确答案： A主视图反映物体的收藏A.长和高B.长和宽C.长宽高D.宽和高回答错误!正确答案： A国家标准对齿轮轮齿部分的画法作了统一规定，分度圆用收藏A.粗实线绘制B.细实线绘制C.细虚线绘制D.细点画线绘制回答错误!正确答案： D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案： B平面正方形垂直于W面，其收藏A.正面投影积聚成直线B.侧面投影反映实形C.水平投影积聚成直线D.侧面投影积聚成直线回答错误!正确答案： D侧垂线收藏A.垂直于V面B.垂直于H面C.倾斜于V面D.垂直于W面回答错误!正确答案： D在装配图中，明细栏应画在收藏A.标题栏的下方B.标题栏的前方C.标题栏的右方D.标题栏的上方回答错误!正确答案： D空间两平行正平线的投影特点是收藏A.正面投影平行B.水平投影相交C.侧面投影相交D.正面投影相交回答错误!正确答案： B空间两点的X，Z坐标值相同，则两点在收藏A.V面上重影B.H面上重影C.W面上重影D.V、H面上重影回答错误!正确答案： A下图中收藏A.点A在点B的上左前方B.点A在点B的上右后方C.点A在点B的上左后方D.点A在点B的上左前方回答错误!正确答案： C已知某物长为20，在比例为2:1的图形中，应画收藏A.20B.10C.30D.40回答错误!正确答案： D侧平线收藏A.倾斜于W面B.平行于W面C.平行于H面D.平行于V面回答错误!正确答案： B下面装配图中，零件序号编写不正确的是收藏A.序号1B.序号4C.序号2D.序号3回答错误!正确答案： A正垂面是指收藏A.平面平行于V面B.平面垂直于V面C.平面平行于H面D.平面垂直于H面回答错误!正确答案： B下面装配图中，零件序号编写不正确的是收藏A.序号4B.序号3C.序号2D.序号1回答错误!正确答案： C铅垂线与H面的夹角是收藏A.0°B.30°C.90°D.45°回答错误!正确答案： C铅垂线收藏A.垂直于V面B.倾斜于V面C.垂直于W面D.垂直于H面回答错误!正确答案： D俯视图反映物体的收藏A.宽和高B.长和宽C.长宽高D.长和高回答错误!正确答案： B侧平面是指收藏A.平面平行于W面B.平面垂直于W面C.平面平行于H面D.平面平行于V面回答错误!正确答案： A用正垂面截切圆球，其交线的正面投影为收藏A.直线B.矩形C.椭圆D.圆回答错误!正确答案： A已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案： C下图中收藏A.点A在点B的左方5B.点A在点B的前方5C.点A在点B的右方5点A在点B的后方5回答错误!正确答案： D在国标提供的标准图纸幅面中，比A2图纸小一号的图纸是收藏A.A4B.A1C.A3D.A0回答错误!正确答案： C下面装配图中，零件序号编写不正确的是收藏A.序号2B.序号3C.序号4D.序号1回答错误!正确答案： A两正垂面的交线是收藏A.水平线侧平线C.正垂线D.正平线回答错误!正确答案： C两一般位置平面的交线是收藏A.侧垂线B.一般位置直线C.水平线D.铅垂线回答错误!正确答案： B已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案： C重合断面的轮廓线用收藏A.细实线B.粗实线C.细点画线D.波浪线回答错误!正确答案： A铅垂线投影积聚的是收藏A.正面投影积聚成点B.侧面投影积聚成点C.无积聚性D.水平投影积聚成点回答错误!正确答案： D左视图是从（）投射得到的收藏A.左向下B.左向前C.右向左D.左向右回答错误!正确答案： D已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案： D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案： C已知主左视图，正确的俯视图是收藏A.AB.BC.DD.C回答错误!正确答案： D正垂面与侧垂面的交线是收藏A.一般位置直线B.水平线C.侧垂线D.铅垂线回答错误!正确答案： A已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案： D水平线反映实长的投影是收藏A.三投影均反映实长B.水平投影反映实长C.侧面投影反映实长D.正面投影反映实长回答错误!正确答案： B空间两点A和B，点A的Z坐标值比点B的Z坐标值大，表明收藏A.点A在点B的前方B.点A在点B的右方C.点A在点B的左方D.点A在点B的上方回答错误!正确答案： D在装配图中，剖面线的规定画法是收藏A.相邻零件应保持一致B.所有零件应保持一致C.同一零件在不同视图中应有区别D.同一零件应保持一致回答错误!正确答案： D标题栏中填写的比例2:1表示收藏A.原值比例B.放大比例C.缩小比例D.图比实物小回答错误!正确答案： B下面装配图中，零件序号编写不正确的是收藏A.序号1B.序号4C.序号2D.序号3回答错误!正确答案： D分析所给图形，由俯视图选择正确的主视图收藏A.B.C.D.回答错误!正确答案： B下图中，直线垂直于收藏A.V面B.H面C.H面和W面D.W面回答错误!正确答案： A已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案： B已知组合体的主、俯视图，正确的左视图是收藏A.（A）正确B.（C）正确C.（D）正确D.（B ）正确回答错误!正确答案： C铅垂面与正垂线的交线是收藏A.水平线B.铅垂线C.正垂线D.一般位置直线回答错误!正确答案： D标题栏中填写的比例1:1表示收藏A.缩小比例B.图比实物小C.放大比例D.原值比例回答错误!正确答案： D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案： A已知组合体的主、俯视图，正确的左视图是收藏A.CB.DC.AD.B回答错误!正确答案： C 下图中，平面R是收藏A.一般位置平面B.水平面C.侧平面D.正平面回答错误!正确答案： C 下图中收藏A.点A在点B的左前方B.点A在点B的前上方C.点A在点B的后上方D.点A在点B的左上方回答错误!正确答案： D 仰视图反映物体的收藏A.上下、左右和前后关系B.上下和前后关系C.前后和左右关系D.上下和左右关系回答错误!正确答案： C下图中，关于两直线的相对位置，正确的说法是收藏A.两直线交叉B.两直线相交C.两直线平行D.两直线垂直回答错误!正确答案： B铅垂面是指收藏A.平面垂直于W面B.平面平行于V面C.平面垂直于V面D.平面垂直于H面回答错误!正确答案： D用水平面截切圆球，其交线的侧面投影为收藏A.矩形B.圆C.椭圆（或椭圆弧）D.直线回答错误!正确答案： D在装配图中，两零件的配合表面规定收藏A.画两条线B.用细实线隔开C.可不画线D.只画一条线回答错误!正确答案： D已知组合体的主、俯视图，正确的左视图是收藏A.（D）正确B.（C）正确C.（B）正确D.（A）正确回答错误!正确答案： C梯形螺纹Tr40×14LH-8e代号中，“LH”表示收藏A.导程B.螺距C.左旋D.右旋回答错误!正确答案： C绘制不可见轮廓线规定收藏A.用细虚线B.用细点画线C.用细实线D.用粗实线回答错误!正确答案： A空间两点A和B，点A的Y坐标值比点B的Y坐标值大，表明收藏A.点A在点B的右方B.点A在点B的上方C.点A在点B的左方D.点A在点B的前方回答错误!正确答案： D梯形螺纹Tr40×14（P7）-7H代号中，“14”表示收藏A.导程B.螺距C.螺纹长度D.大径回答错误!正确答案： A已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案： D已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案： D下面四组图形中，直线与平面不平行的一组图形是收藏A.B.C.D.回答错误!正确答案： D下图中收藏A.点A在点B的正后方B.点A在点B的正前方C.点A在点B的正上方D.点A在点B的正右方回答错误!正确答案： A用波浪线可表示收藏A.断裂处的边界B.可见棱边C.不可见轮廓D.可见轮廓回答错误!正确答案： A水平面与一般位置平面的交线是收藏A.铅垂线B.正平线C.一般位置直线水平线回答错误!正确答案： D用水平面截切轴线垂直于V面的圆柱，其交线为收藏A.椭圆B.圆C.抛物线D.矩形回答错误!正确答案： D国标规定，机械图样中的汉字应写成收藏A.宋体B.仿宋体C.长仿宋体D.黑体回答错误!正确答案： C下图中，直线垂直于收藏A.H面B.H面和V面C.V面D.回答错误!正确答案： D空间两点在H面上重影，则两点的收藏A.X,Y,Z坐标值均相同B.X,Y坐标值相同C.X,Z坐标值相同D.Y,Z坐标值相同回答错误!正确答案： B在剖开的单个齿轮为非圆的视图上，规定收藏A.齿顶线用细实线B.分度线用粗实线C.分度线可以不画D.齿根线用粗实线回答错误!正确答案： D在装配图中，相邻两零件的接触表面规定收藏A.可不画线B.用细实线隔开C.画两条线D.只画一条线回答错误!正确答案： D半部剖视图中，剖视与视图的分界线用收藏A.波浪线B.细点画线C.细实线D.粗实线回答错误!正确答案： B已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案： B局部视图的特点是收藏A.断裂边界用点画线B.断裂边界用虚线C.向基本投影面投射D.向任意投影面投射回答错误!正确答案： C已知组合体的主、俯视图，正确的左视图是收藏A.AB.CC.BD.D回答错误!正确答案： D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案： C螺纹连接时，必须使用螺母的有收藏A.销连接B.螺栓连接C.螺钉连接D.键连接回答错误!正确答案： B下图中，平面Q是收藏A.水平面B.正平面C.一般位置平面D.侧平面回答错误!正确答案： B 下图中，平面P是收藏A.水平面B.正平面C.一般位置平面D.侧平面回答错误!正确答案： C已知组合体的主、俯视图，正确的左视图是收藏A.（D）正确B.（A）正确C.（C）正确D.（B）正确回答错误!正确答案： A正平线反映实长的投影是收藏A.侧面投影反映实长B.正面投影反映实长C.三投影均反映实长D.水平投影反映实长回答错误!正确答案： B已知组合体的主、俯视图，正确的左视图是收藏A.（D）正确B.（C）正确C.（B）正确D.（A）正确回答错误!正确答案： B空间两交叉直线，其收藏A.三个投影同时平行B.只有两投影相交C.三投影同时相交D.三投影可能相交，但交点不是同一个点的三投影回答错误!正确答案： D侧垂线投影积聚的是收藏A.无积聚性B.正面投影积聚成点C.侧面投影积聚成点D.水平投影积聚成点回答错误!正确答案： C分析所给图形，找出正确的移出断面图收藏A.B.C.D.回答错误!正确答案： D在装配图中，明细栏应画在标题栏的上方，零部件序号收藏A.应自下而上填写B.应自上而下填写C.应自右向左填写D.应自左向右填写回答错误!正确答案： A用铅垂面截切轴线垂直于V面的圆柱，其交线为收藏A.椭圆（或椭圆弧）B.圆C.矩形D.直线回答错误!正确答案： A正平面与一般位置平面的交线是收藏A.正平线B.水平线C.一般位置直线D.铅垂线回答错误!正确答案： A下面装配图中，零件序号编写不正确的是收藏A.序号1B.序号4C.序号3D.序号2回答错误!正确答案： B下图中，平面P垂直于收藏A.W面B.V面C.H面和V面D.H面回答错误!正确答案： D普通螺纹M20×1-5g6g代号中，“1”表示收藏A.大径B.螺距C.螺纹长度D.线数回答错误!正确答案： B关于局部放大图下列说法不正确的是收藏A.常用于表达细小结构的形状B.用放大的比例画出C.用大于原图的比例画出D.可以画成视图、剖视图、断面图回答错误!正确答案： B右视图反映物体的收藏A.前后和左右关系B.上下、左右和前后关系C.上下和前后关系D.上下和左右关系回答错误!正确答案： CA4图纸的幅面尺寸是收藏A.210×297B.420×594C.594×841D.297×420回答错误!正确答案： A尺规绘图时，平面图形的画图步骤是收藏A.先画中间线段，再画已知线段，后画连接线段B.先画连接线段，再画中间线段，后画已知线段C.先画已知线段，再画中间线段，后画连接线段D.先画已知线段，再画连接线段，后画中间线段回答错误!正确答案： C分析所给图形，找出正确的移出断面图收藏A.B.C.D.回答错误!正确答案： A已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案： C平面切圆柱后，交线若为矩形，则收藏A.以上都可以B.平面平行于圆柱轴线C.平面垂直于圆柱轴线D.平面倾斜于圆柱轴线回答错误!正确答案： B水平面是指收藏A.平面平行于H面B.平面平行于W面C.平面垂直于H面D.平面平行于V面回答错误!正确答案： A仰视图是从（）投射得到的收藏A.左向右B.右向左C.下向上D.上向下回答错误!正确答案： C可用于螺纹连接的标准件有收藏A.键B.螺栓C.齿轮D.销回答错误!正确答案： B主视图是从（）投射得到的收藏A.前向后B.前向左C.后向前D.前向右回答错误!正确答案： A已知线段是指收藏A.需要根据两个连接关系画出的线段B.需要根据一个连接关系画出的线段C.不需要画出的线段D.依据图中尺寸可以直接画出的线段回答错误!正确答案： D斜二等测图沿X轴的轴向伸缩系数为收藏A.0.82B.1.2C.1D.0.5回答错误!正确答案： C平面正方形垂直于V面，其收藏。

工程制图考试题及答案一、选择题（每题2分，共10分）1. 在工程制图中，表示平面与平面相交的线称为：A. 直线B. 曲线C. 折线D. 交线答案：D2. 视图的投影关系中，主视图与左视图的关系是：A. 垂直B. 平行C. 相交D. 重合答案：B3. 尺寸标注中，用于表示直径的符号是：A. ∅B. ∣C. ∏D. ∑答案：A4. 在机械制图中，零件的剖面图表示：A. 零件的表面B. 零件的内部结构C. 零件的外部轮廓D. 零件的尺寸答案：B5. 零件图中，粗糙度符号通常表示的是：A. 表面光洁度B. 表面硬度C. 表面颜色D. 表面材料答案：A二、填空题（每题2分，共10分）1. 在工程制图中，三视图包括主视图、俯视图和______。

答案：左视图2. 尺寸线应与被标注的表面______。

答案：平行3. 工程制图中，角度的标注通常使用______符号。

答案：°4. 零件图中，表面粗糙度的标注应使用______符号。

答案：∅5. 在装配图中，表示零件之间配合关系的线称为______线。

答案：配合三、简答题（每题5分，共20分）1. 简述工程制图中，第三角投影法与第一角投影法的主要区别。

答案：第三角投影法中，观察者位于物体的左后方，而第一角投影法中，观察者位于物体的右前方。

两者的主要区别在于视图的排列顺序和投影方向。

2. 描述工程制图中，局部视图与斜视图的区别。

答案：局部视图是对零件的局部区域进行放大表示，而斜视图则是对零件的一个倾斜面进行投影表示。

3. 解释工程制图中，尺寸链的概念及其重要性。

答案：尺寸链是指在零件加工或装配过程中，相互关联的一系列尺寸。

其重要性在于确保零件的加工精度和装配的准确性。

4. 说明工程制图中，公差与配合的概念及其应用。

答案：公差是指零件尺寸允许的变动范围，配合则是指两个零件之间的相对位置关系。

公差与配合的应用在于确保零件的互换性和装配的可靠性。

四、绘图题（每题15分，共30分）1. 根据给定的三视图，绘制一个简单的零件图。
