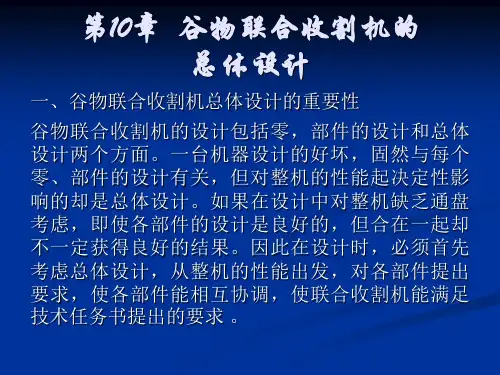

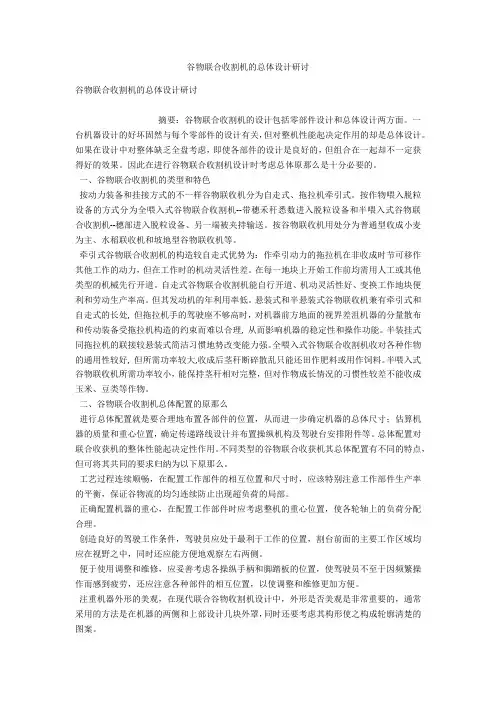

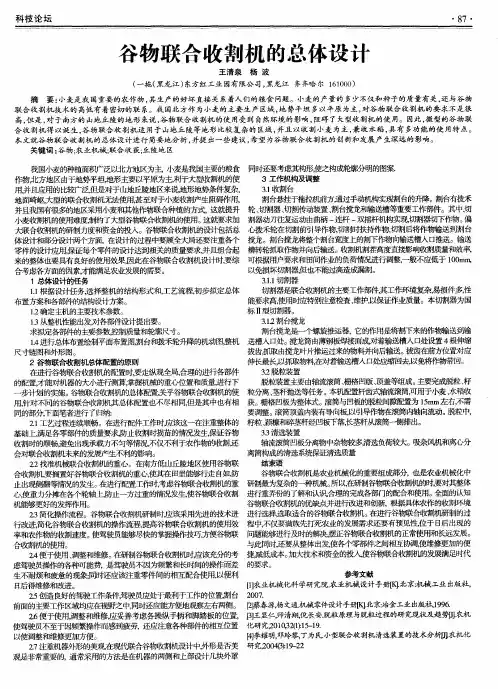

谷物联合收割机的总体设计研讨谷物联合收割机的总体设计研讨摘要：谷物联合收割机的设计包括零部件设计和总体设计两方面。
一台机器设计的好坏固然与每个零部件的设计有关，但对整机性能起决定作用的却是总体设计。
如果在设计中对整体缺乏全盘考虑，即使各部件的设计是良好的，但组合在一起却不一定获得好的效果。
因此在进行谷物联合收割机设计时考虑总体原那么是十分必要的。
一、谷物联合收割机的类型和特色按动力装备和挂接方式的不一样谷物联收机分为自走式、拖拉机牵引式。
按作物喂入脱粒设备的方式分为全喂入式谷物联合收割机--带穗禾秆悉数进入脱粒设备和半喂入式谷物联合收割机--穗部进入脱粒设备、另一端被夹持输送。
按谷物联收机用处分为普通型收成小麦为主、水稻联收机和坡地型谷物联收机等。
牵引式谷物联合收割机的构造较自走式优势为：作牵引动力的拖拉机在非收成时节可移作其他工作的动力，但在工作时的机动灵活性差。
在每一地块上开始工作前均需用人工或其他类型的机械先行开道。
自走式谷物联合收割机能自行开道、机动灵活性好、变换工作地块便利和劳动生产率高。
但其发动机的年利用率低。
悬装式和半悬装式谷物联收机兼有牵引式和自走式的长处, 但拖拉机手的驾驶座不够高时，对机器前方地面的视界差沮机器的分量散布和传动装备受拖拉机构造的约束而难以合理, 从而影响机器的稳定性和操作功能。
半装挂式同拖拉机的联接较悬装式简洁习惯地势改变能力强。
全喂入式谷物联合收割机收对各种作物的通用性较好, 但所需功率较大,收成后茎秆断碎散乱只能还田作肥料或用作饲料。
半喂入式谷物联收机所需功率较小，能保持茎秆相对完整，但对作物成长情况的习惯性较差不能收成玉米、豆类等作物。
二、谷物联合收割机总体配置的原那么进行总体配置就是要合理地布置各部件的位置，从而进一步确定机器的总体尺寸；估算机器的质量和重心位置，确定传递路线设计并布置操纵机构及驾驶台安排附件等。
总体配置对联合收获机的整体性能起决定性作用。

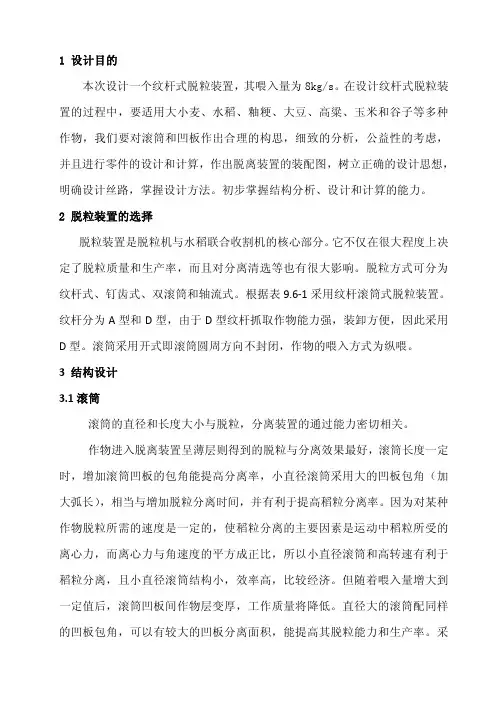

1 设计目的本次设计一个纹杆式脱粒装置，其喂入量为 8kg/s。
在设计纹杆式脱粒装 置的过程中，要适用大小麦、水稻、釉粳、大豆、高粱、玉米和谷子等多种 作物，我们要对滚筒和凹板作出合理的构思，细致的分析，公益性的考虑， 并且进行零件的设计和计算，作出脱离装置的装配图，树立正确的设计思想， 明确设计丝路，掌握设计方法。
初步掌握结构分析、设计和计算的能力。
2 脱粒装置的选择脱粒装置是脱粒机与水稻联合收割机的核心部分。
它不仅在很大程度上决 定了脱粒质量和生产率，而且对分离清选等也有很大影响。
脱粒方式可分为 纹杆式、钉齿式、双滚筒和轴流式。
根据表 9.6‐1 采用纹杆滚筒式脱粒装置。
纹杆分为 A 型和 D 型，由于 D 型纹杆抓取作物能力强，装卸方便，因此采用D 型。
滚筒采用开式即滚筒圆周方向不封闭，作物的喂入方式为纵喂。
3 结构设计3.1 滚筒滚筒的直径和长度大小与脱粒，分离装置的通过能力密切相关。
作物进入脱离装置呈薄层则得到的脱粒与分离效果最好，滚筒长度一定 时，增加滚筒凹板的包角能提高分离率，小直径滚筒采用大的凹板包角（加 大弧长），相当与增加脱粒分离时间，并有利于提高稻粒分离率。
因为对某种 作物脱粒所需的速度是一定的，使稻粒分离的主要因素是运动中稻粒所受的 离心力，而离心力与角速度的平方成正比，所以小直径滚筒和高转速有利于 稻粒分离，且小直径滚筒结构小，效率高，比较经济。
但随着喂入量增大到 一定值后，滚筒凹板间作物层变厚，工作质量将降低。
直径大的滚筒配同样 的凹板包角，可以有较大的凹板分离面积，能提高其脱粒能力和生产率。
采用大直径滚筒使脱粒装置体积和重量增大，从而使整机的外形尺寸加大。
小 直径滚筒脱粒后的谷草比较碎，在同样脱粒负荷下，小直径的脱粒功率消耗 一般比大直径滚筒稍大，确定滚筒直径 D 时，应首先从可以配用的最大凹板 弧长来考虑。
只有在凹板弧长因包角限制不能增大时候才选用较大的滚筒直 径。
1、引言半喂入型脱离装置的主要特点是采用弓齿滚筒进行脱粒。
作物可在滚筒四周的不同位置进行脱 粒，分上脱、下脱和倒挂脱三种形式。
脱粒时夹持输送链将谷物根部整齐地夹住，使茎杆不进入滚筒， 仅谷穗部分进入滚筒和凹版筛之间的脱粒间隙 ， 夹持输送链夹住谷物沿滚 筒轴向移动，在轴向移动的过程中，谷穗不断受到滚筒弓齿的梳刷、冲击将谷粒脱下。
脱下的谷粒将穿 过凹版筛落到清粮室或谷物搅龙上，而完整的禾秆则油出口端被夹持链排出，被弓齿拉断的短禾秆和断 穗等由滚筒排至副滚筒（排杂筒）的下方，经副滚筒再次脱粒后抛出机外。
这种脱粒装置基本上保持了茎杆的完整，并解决了脱粒不净与籽粒破碎之间的矛盾，由于茎杆不进入脱粒装置内，所以消耗的功率也比较少。

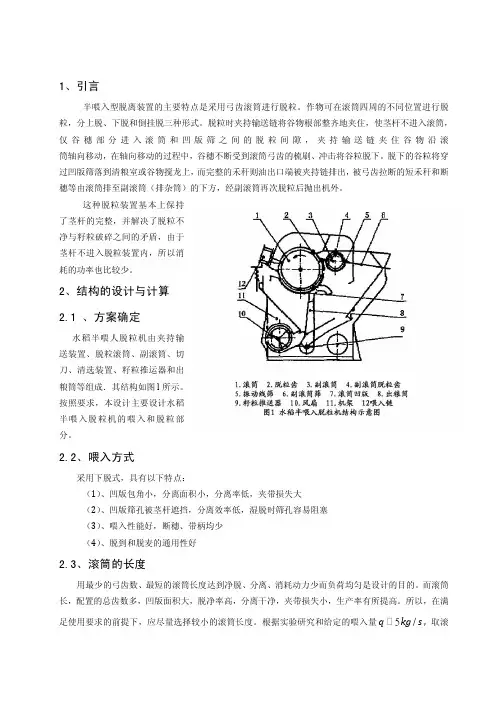

2、结构的设计与计算2.1 、方案确定水稻半喂人脱粒机由夹持输送装置、脱粒滚筒、副滚筒、切刀、清选装置、籽粒推运器和出粮筒等组成．其结构如图 l 所示。
按照要求，本设计主要设计水稻半喂入脱粒机的喂入和脱粒部分。
2.2、喂入方式采用下脱式，具有以下特点：（1）、凹版包角小，分离面积小，分离率低，夹带损失大（2）、凹版筛孔被茎杆遮挡，分离效率低，湿脱时筛孔容易阻塞（3）、喂入性能好，断穗、带柄均少（4）、脱到和脱麦的通用性好2.3、滚筒的长度用最少的弓齿数、最短的滚筒长度达到净脱、分离、消耗动力少而负荷均匀是设计的目的。
而滚筒 长，配置的总齿数多，凹版面积大，脱净率高，分离干净，夹带损失小，生产率有所提高。
所以，在满足使用要求的前提下，应尽量选择较小的滚筒长度。
根据实验研究和给定的喂入量 s kg q / 5= , 取滚筒长度 mm L 700 = 能满足脱粒要求。
2.4、滚筒直径弓齿滚筒式脱粒装置工作时茎杆是被夹持进行工作的。
滚筒的直径D （不包括弓齿高度）与茎杆的喂 入长度l ，以及茎杆的喂入部分对应滚筒的圆心角a 之间有一定的关系：ap p pa l D D 2 , 1 2 ³ ³ · 茎杆的喂入长度必须大于谷物结穗部分的长度，不然将产生漏脱现象。

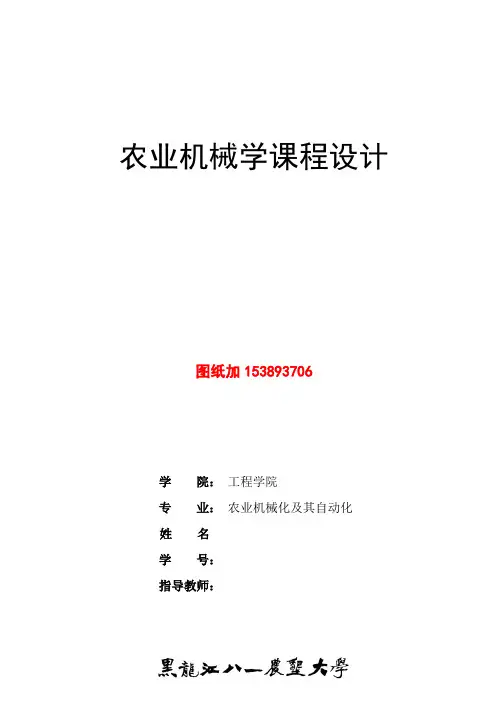

农业机械学课程设计图纸加153893706学院：工程学院专业：农业机械化及其自动化姓名学号：指导教师：中国·大庆2008 年 6 月目录课程设计任务书 (1)一、设计要求 (2)1.1适应性 (2)1.2脱粒质量要求 (2)1.3生产效率指标 (2)二、结构设计 (2)2.1 滚筒的选择与工作原理 (2)2.2 凹板的主要参数 (4)2.3 脱粒速度 (4)2.4 需用功率 (4)三、清选装置 (4)3.1清选类型 (4)3.2清选装置结构设计 (4)参考文献 (7)课程设计(论文)任务书题目：谷物联合收获机玉米脱粒机工作部件的设计一、已知条件：谷物联合收获机的喂入量4kg/s ，工作部件类型玉米脱粒机。
二、设计要求：1、系统地了解谷物收获机的构造和工作原理及相关的实验设备。
2、要求准确掌握收获机的各个工作部件及工作原理。
3、学会数学建模的方法分析实际收获机的各个工作部件。
4、独立完成谷物联合收获机工作部件的设计与计算。
5、应符合课程设计报告的基本要求，独立完成你的论文。
三、撰写论文要求：1、论文内容包括中文封皮、目录、综述、正文（设计与计算）、参考文献、附录（设计图0号）、等主要部分组成。
2、论文开本要求：A4；左边距：25mm，右边距：20mm，上边距：20mm，下边距：25mm，页眉边距：14mm，页脚边距：18mm；正文行间距：五号字自然排版。
3、标题四号黑体。
标明参考文献的出处。
4、素材收集真实有效，论述图文并茂。
四、相关参考书目：（自行检索）。
五、本课程论文答疑人（注明各答疑人答疑的部分）：。
六、时间分配比例（供参考）6月17日至6月19日根据论文的基本条件进行资料查阅。
6月20日至6月22日确定方案，初步编辑。
6月23日至6月27日计算、画图、编辑撰写与修改。
6月28日至6月30日论文装订、答辩。
开始进行日期 200 8 年 6月17 日。
完成日期 200 8年6月27 日。

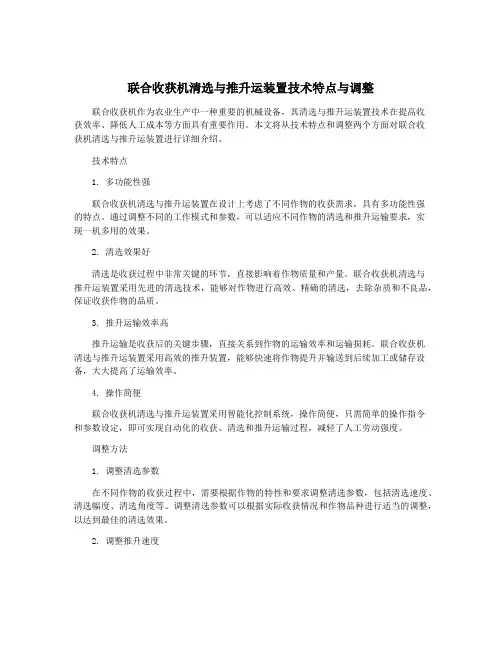

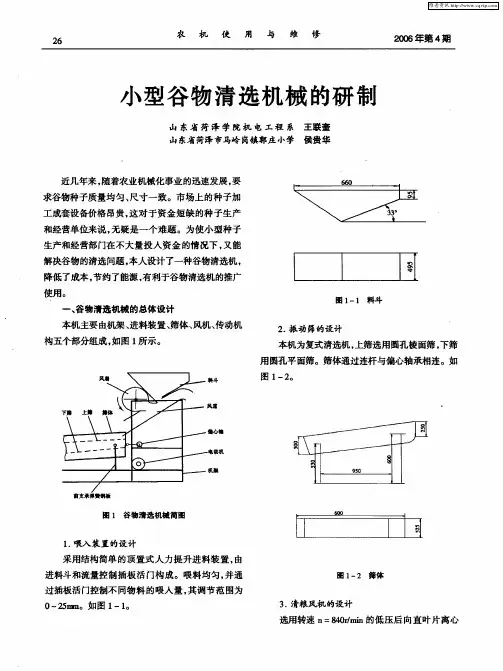

联合收获机清选与推升运装置技术特点与调整联合收获机作为农业生产中一种重要的机械设备，其清选与推升运装置技术在提高收获效率、降低人工成本等方面具有重要作用。
本文将从技术特点和调整两个方面对联合收获机清选与推升运装置进行详细介绍。
技术特点1. 多功能性强联合收获机清选与推升运装置在设计上考虑了不同作物的收获需求，具有多功能性强的特点。
通过调整不同的工作模式和参数，可以适应不同作物的清选和推升运输要求，实现一机多用的效果。
2. 清选效果好清选是收获过程中非常关键的环节，直接影响着作物质量和产量。
联合收获机清选与推升运装置采用先进的清选技术，能够对作物进行高效、精确的清选，去除杂质和不良品，保证收获作物的品质。
3. 推升运输效率高推升运输是收获后的关键步骤，直接关系到作物的运输效率和运输损耗。
联合收获机清选与推升运装置采用高效的推升装置，能够快速将作物提升并输送到后续加工或储存设备，大大提高了运输效率。
4. 操作简便联合收获机清选与推升运装置采用智能化控制系统，操作简便，只需简单的操作指令和参数设定，即可实现自动化的收获、清选和推升运输过程，减轻了人工劳动强度。
调整方法1. 调整清选参数在不同作物的收获过程中，需要根据作物的特性和要求调整清选参数，包括清选速度、清选幅度、清选角度等。
调整清选参数可以根据实际收获情况和作物品种进行适当的调整，以达到最佳的清选效果。
2. 调整推升速度推升速度是影响推升运输效率的重要因素之一，过快或过慢的推升速度都会影响作物的质量和运输效率。
需要根据作物种类和收获情况进行推升速度的调整，以保证作物的完整性和运输效率。
3. 定期维护与保养联合收获机清选与推升运装置作为重要的农机设备，需要定期进行维护与保养。
定期检查清选系统和推升装置的工作状态，及时发现并修复问题，可以保证设备的正常运行和长期稳定性。
4. 根据不同作物调整适配装置联合收获机清选与推升运装置技术特点明显，通过合理的调整和维护可以达到最佳的收获效果和运输效率，对于提高农业生产效率具有重要的作用。

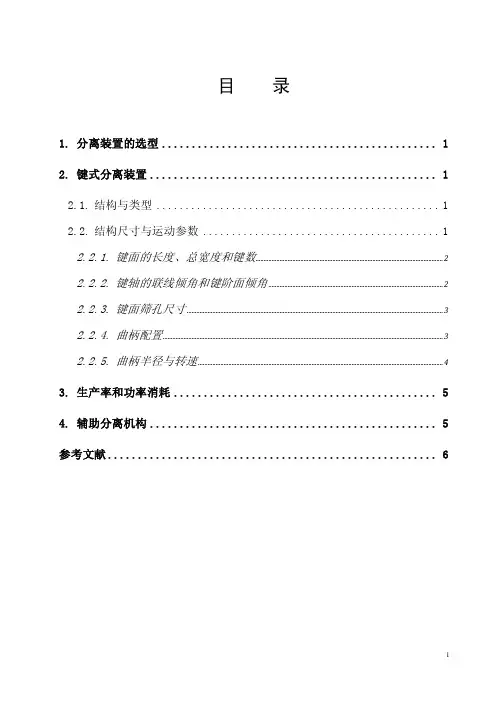

目 录1. 分离装置的选型 (1)2. 键式分离装置 (1)2.1. 结构与类型 (1)2.2. 结构尺寸与运动参数 (1)2.2.1. 键面的长度、总宽度和键数 (2)2.2.2. 键轴的联线倾角和键阶面倾角 (2)2.2.3. 键面筛孔尺寸 (3)2.2.4. 曲柄配置 (3)2.2.5. 曲柄半径与转速 (4)3. 生产率和功率消耗 (5)4. 辅助分离机构 (5)参考文献 (6)谷物联合收割机和复式脱粒机上，一般都装有分离装置。
