北航5系—自动控制原理实验一

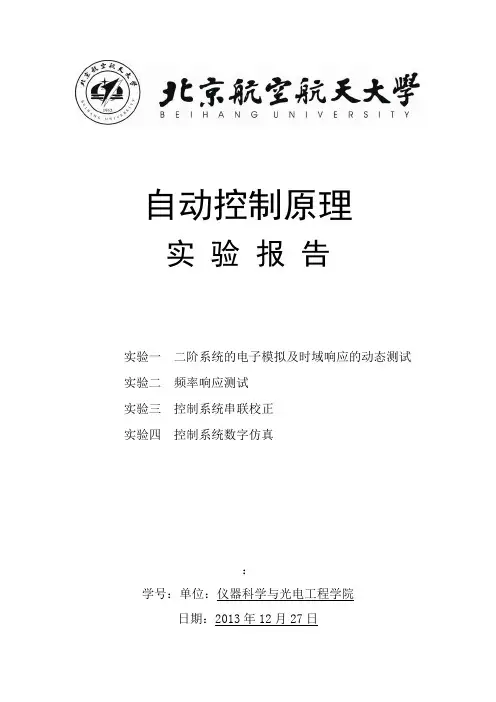

自动控制原理实验报告实验一二阶系统的电子模拟及时域响应的动态测试实验二频率响应测试实验三控制系统串联校正实验四控制系统数字仿真：学号：单位：仪器科学与光电工程学院日期：2013年12月27日实验一二阶系统的电子模拟及时域响应的动态测试一、实验目的1. 了解一、二阶系统阶跃响应及其性能指标与系统参数之间的关系。

2. 学习在电子模拟机上建立典型环节系统模型的方法。

3. 学习阶跃响应的测试方法。

二、实验容1. 建立一阶系统的电子模型,观测并记录在不同时间常数T时的跃响应曲线,并测定其过渡过程时间TS。

2. 建立二阶系统的电子模型,观测并记录在不同阻尼比ζ时的跃响应曲线,并测定其超调量σ%及过渡过程时间TS。

三、实验原理1．一阶系统：系统传递函数为：模拟运算电路如图1- 1所示：图1- 1由图1-1得在实验当中始终取R2= R1，则K=1，T= R2C取不同的时间常数T分别为：0.25、0.5、12．二阶系统:其传递函数为：令=1弧度/秒，则系统结构如图1-2所示：图1-2根据结构图，建立的二阶系统模拟线路如图1-3所示：图1-3取R2C1=1 ，R3C2 =1，则及ζ取不同的值ζ=0.25 , ζ=0.5 , ζ=1四、实验步骤1. 确定已断开电子模拟机的电源，按照实验说明书的条件和要求，根据计算的电阻电容值，搭接模拟线路；2. 将系统输入端与D/A1相连，将系统输出端与A/D1相；3. 检查线路正确后，模拟机可通电；4. 双击桌面的“自控原理实验”图标后进入实验软件系统。

5. 在系统菜单中选择“项目”——“典型环节实验”；在弹出的对话框中阶跃信号幅值选1伏，单击按钮“硬件参数设置”，弹出“典型环节参数设置”对话框，采用默认值即可。

6. 单击“确定”，进行实验。

完成后检查实验结果，填表记录实验数据，抓图记录实验曲线。

五、实验设备HHMN-1电子模拟机一台、PC机一台、数字式万用表一块六、实验数据T 0.25 0.5 1R2 250K 500K 1MC 1μF 1μF 1μFTs理论0.75s 1.5s 3.0sTs实测0.763s 1.543s 3.072sTs误差 1.73% 2.87% 2.40%响应图形图1 图2 图3图2图3ζ0.25 0.5 1 R4 2M 1M 500K C2 1μF 1μF 1μF σ%理论33.08% 16.48% 0 σ%实测33.89% 16.79% 0 σ%误差 2.45% 1.88% 0 Ts理论8.643s 5.307s 4.724s Ts实测8.752s 5.398s 4.808s Ts误差 1.26% 1.71% 1.78% 响应曲线图4 图5 图6图5图6七、误差分析1. 电阻的标称值和实际值有误差。

自动控制原理实验指导书实验一 控制系统典型环节的模拟一、 实验目的1、掌握用运放组成控制系统典型环节的电子电路2、测量典型环节的阶跃响应曲线3、通过实验了解典型环节中参数的变化对输出动态性能的影响 二、 实验仪器1、自控原理电子模拟实验箱一台2、电脑一台（虚拟示波器）3、万用表一只 三、 实验原理以运算放大器为核心元件，由其不同的R-C 输入网络和反馈网络组成的各种典型环节，如图1-1所示。

图中Z1和Z2为复数阻抗，它们都是由R 、C 构成。

基于图中A 点的电位为虚地，略去流入运放的电流，则由图1-1得：120)(Z ZU U s G i =-= （1）由上式可求得由下列模拟电路组成的典型环节的 传递函数及其单位阶跃响应。

1、比例环节比例环节的模拟电路如图1-2所示：图1-1、运放的反馈连接1212)(R R Z Z s G ==（2）图1-2 比例环节取参考值K R 1001=，K R 2002=；或其它的阻值。

2、惯性环节惯性环节的模拟电路如图1-3所示：111/1/)(21212212+=+∙=+==TS KCS R R R R CS R CSR Z Z s G （3）图1-3 惯性环节取参考值K R 1001=，K R 1002=，uF C 1=。

3、积分环节积分环节的模拟电路如图1-4所示：TSRCS R CS Z Z s G 111)(12==== （4）图1-4 积分环节取参考值K R 200=，uF C 1=。

4、比例积分环节积分环节的模拟电路如图1-5所示：)11()11(11/1)(2212112121212ST K CS R R R CS R R R CS R CS R R CS R Z Z s G +=+∙=+=+=+==（5）图1-5 比例积分环节取参考值K R 2001=，K R 4002=，uF C 1=。

5、比例微分环节比例微分环节的模拟电路如图1-6所示：)1()1(/1/)(112111212+=+∙=+==S T K CS R R RCS R CS R R Z Z s G D （6）取参考值K R 2001=，K R 2002=，uF C 1.0=。

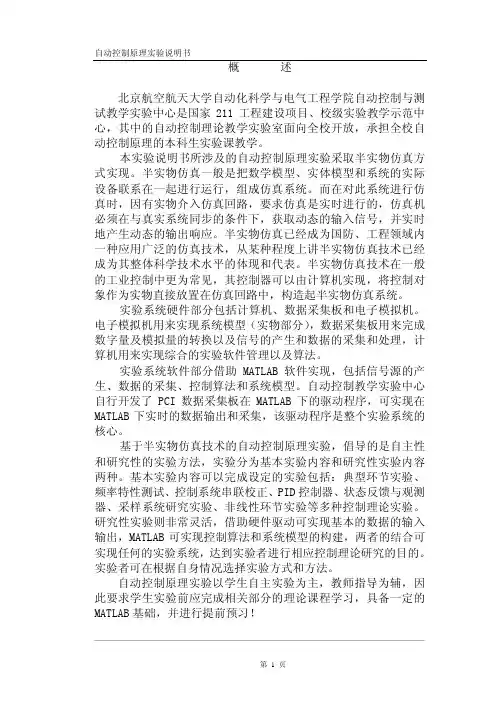

概 述北京航空航天大学自动化科学与电气工程学院自动控制与测试教学实验中心是国家211工程建设项目、校级实验教学示范中心，其中的自动控制理论教学实验室面向全校开放，承担全校自动控制原理的本科生实验课教学。

本实验说明书所涉及的自动控制原理实验采取半实物仿真方式实现。

半实物仿真一般是把数学模型、实体模型和系统的实际设备联系在一起进行运行，组成仿真系统。

而在对此系统进行仿真时，因有实物介入仿真回路，要求仿真是实时进行的，仿真机必须在与真实系统同步的条件下，获取动态的输入信号，并实时地产生动态的输出响应。

半实物仿真已经成为国防、工程领域内一种应用广泛的仿真技术，从某种程度上讲半实物仿真技术已经成为其整体科学技术水平的体现和代表。

半实物仿真技术在一般的工业控制中更为常见，其控制器可以由计算机实现，将控制对象作为实物直接放置在仿真回路中，构造起半实物仿真系统。

实验系统硬件部分包括计算机、数据采集板和电子模拟机。

电子模拟机用来实现系统模型（实物部分），数据采集板用来完成数字量及模拟量的转换以及信号的产生和数据的采集和处理，计算机用来实现综合的实验软件管理以及算法。

实验系统软件部分借助MATLAB软件实现，包括信号源的产生、数据的采集、控制算法和系统模型。

自动控制教学实验中心自行开发了PCI数据采集板在MATLAB下的驱动程序，可实现在MATLAB下实时的数据输出和采集，该驱动程序是整个实验系统的核心。

基于半实物仿真技术的自动控制原理实验，倡导的是自主性和研究性的实验方法，实验分为基本实验内容和研究性实验内容两种。

基本实验内容可以完成设定的实验包括：典型环节实验、频率特性测试、控制系统串联校正、PID控制器、状态反馈与观测器、采样系统研究实验、非线性环节实验等多种控制理论实验。

研究性实验则非常灵活，借助硬件驱动可实现基本的数据的输入输出，MATLAB可实现控制算法和系统模型的构建，两者的结合可实现任何的实验系统，达到实验者进行相应控制理论研究的目的。

北航_自控实验报告_非线性环节对系统动态过程的响应实验目的：通过非线性环节对系统动态过程的响应实验，了解非线性环节对于系统动态过程的影响，掌握非线性环节对系统稳定性和动态响应的影响机制。

实验原理：在控制系统中，非线性环节是指系统主要由非线性元件组成的一种环节，如饱和环节、死区环节等。

非线性环节通常会引入系统的不稳定性和不良动态响应，使系统产生震荡、振荡或失去稳定等现象。

因此，对于非线性环节对系统动态过程的响应进行研究，可以帮助我们了解非线性环节对系统的影响及其调节方法。

实验装置：实验中使用的实验装置包括非线性环节调节台和数据采集系统。

非线性环节调节台中包含了饱和环节和死区环节两种非线性元件，可以通过改变其参数来调节非线性环节的作用程度。

数据采集系统用于实时采集和记录实验数据。

实验步骤：1.将非线性环节调节台连接至数据采集系统，保证信号传输的稳定性和准确性。

2.打开数据采集系统，并设置相应的实验参数，如采样频率和采样时间等。

3.首先进行饱和环节的实验。

调节饱和环节的幅值参数，并记录系统的响应曲线。

可以观察到，在饱和环节的作用下，系统响应出现了明显的振荡和周期变化。

4.然后进行死区环节的实验。

调节死区环节的参数，并记录系统的响应曲线。

可以观察到，在死区环节的作用下，系统响应出现了滞后和不连续等现象。

5.对比分析两种非线性环节的实验结果，总结非线性环节对系统动态过程的影响机制。

实验结果：通过实验得到的系统响应曲线可以明显观察到非线性环节对系统动态过程的影响。

在饱和环节的作用下，系统响应出现了周期性的振荡，而在死区环节的作用下，系统响应出现了滞后和不连续的现象。

实验总结：通过以上实验，我们可以得出以下结论：1.非线性环节对系统动态过程有显著的影响，会导致系统的稳定性下降和动态响应不理想。

2.饱和环节的作用会引起系统的振荡和周期变化，而死区环节的作用会引起系统的滞后和不连续。

3.针对非线性环节对系统的影响，可以采取相应的控制策略和调节方法，以提高系统的稳定性和动态响应。
