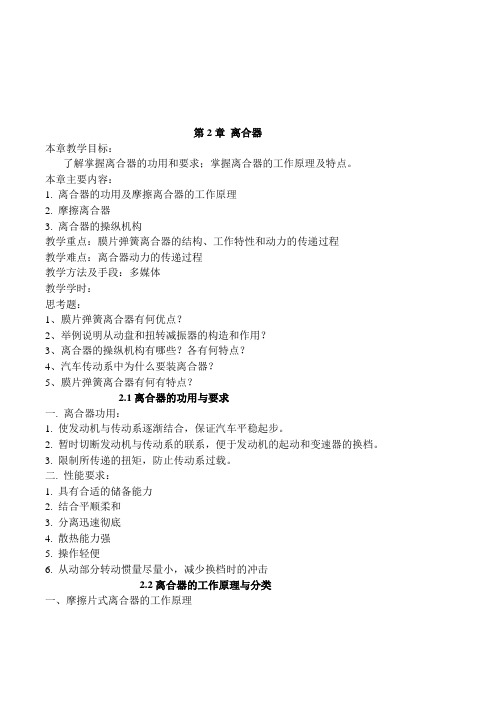

第2章离合器本章教学目标：了解掌握离合器的功用和要求；掌握离合器的工作原理及特点。
本章主要内容：1. 离合器的功用及摩擦离合器的工作原理2. 摩擦离合器3. 离合器的操纵机构教学重点：膜片弹簧离合器的结构、工作特性和动力的传递过程教学难点：离合器动力的传递过程教学方法及手段：多媒体教学学时：思考题：1、膜片弹簧离合器有何优点？2、举例说明从动盘和扭转减振器的构造和作用？3、离合器的操纵机构有哪些？各有何特点？4、汽车传动系中为什么要装离合器？5、膜片弹簧离合器有何有特点？2.1离合器的功用与要求一. 离合器功用：1. 使发动机与传动系逐渐结合，保证汽车平稳起步。
2. 暂时切断发动机与传动系的联系，便于发动机的起动和变速器的换档。
3. 限制所传递的扭矩，防止传动系过载。
二. 性能要求：1. 具有合适的储备能力2. 结合平顺柔和3. 分离迅速彻底4. 散热能力强5. 操作轻便6. 从动部分转动惯量尽量小，减少换档时的冲击2.2离合器的工作原理与分类一、摩擦片式离合器的工作原理二、离合器的组成2.3 摩擦式离合器的构造一、周布弹簧式离合器 周布弹簧离合器：采用若干个螺旋弹簧作压紧弹簧，沿摩擦盘圆周分布的离合器。
1、主动部分组成：离合器盖、传动片、压盘2、从动部分从动盘扭转减振器3、压紧机构4、分离机构1）分离叉防止运动干涉的产生的措施二、膜片弹簧式离合器特点：用弹簧钢板制成的带有锥度的膜片弹簧作为压紧弹簧。
1、膜片弹簧材料：优质弹簧钢板 形状：碟状膜片弹簧式离合器结构：1）组成：压盘、离合器盖、膜片弹簧、支承圈、分离钩3 膜片弹簧离合器特点(1)膜片弹簧既起压紧弹簧的作用，又起分离杠杠的作用，使离合器结构得以简化，轴向尺寸缩短，重量减小，便于增大压盘厚度。
(2)膜片弹簧与压盘以整个圆周相接触，对压盘压力分布均匀，转矩容量大，摩擦面接触良好，磨损均匀。
(3)在高速旋转时，膜片弹簧较少受离心力的影响，压紧力降低很小。
离合器课程设计说明书一、教学目标本课程的教学目标是使学生掌握离合器的基本原理、结构及其在汽车中的作用，能够正确安装和维护离合器，并了解离合器在使用过程中可能出现的故障及处理方法。
具体分为以下三个部分：1.知识目标：学生需要了解离合器的基本原理、结构及其在汽车中的作用，掌握离合器的安装和维护方法，以及常见故障的诊断和处理。
2.技能目标：学生能够独立完成离合器的安装和维护工作，具备诊断和处理离合器常见故障的能力。
3.情感态度价值观目标：培养学生对汽车维修行业的兴趣和热情，增强学生的动手能力，提高学生解决实际问题的能力。
二、教学内容本课程的教学内容主要包括离合器的基本原理、结构及其在汽车中的作用，离合器的安装和维护方法，以及离合器常见故障的诊断和处理。
具体安排如下：1.第一章：离合器的基本原理1.1 离合器的作用1.2 离合器的类型1.3 离合器的工作原理2.第二章：离合器的结构2.1 离合器的主要组成部分2.2 离合器的间隙调整2.3 离合器的弹簧力计算3.第三章：离合器的安装和维护3.1 离合器的安装步骤3.2 离合器的维护方法3.3 离合器的检查与调整4.第四章：离合器常见故障的诊断和处理4.1 离合器打滑4.2 离合器分离不彻底4.3 离合器异响4.4 离合器踏板沉重三、教学方法本课程采用讲授法、讨论法、案例分析法和实验法等多种教学方法，以激发学生的学习兴趣和主动性。
1.讲授法：教师通过讲解离合器的基本原理、结构和安装维护方法，使学生掌握相关知识。
2.讨论法：教师学生就离合器故障案例进行讨论，培养学生的分析问题和解决问题的能力。
3.案例分析法：教师提供离合器故障案例，引导学生运用所学知识进行分析和处理。
4.实验法：学生在实验室进行离合器的安装和维护操作，提高学生的动手能力。
四、教学资源本课程所需的教学资源包括教材、参考书、多媒体资料和实验设备。
1.教材：选用国内权威出版社出版的《汽车离合器设计与维修》作为主教材。
关于湿式离合器的书《湿式离合器：原理、设计与实践》
目录
第一章绪论
1.1 湿式离合器的背景及发展
1.2 湿式离合器的应用领域
1.3 本书的目的与内容安排
第二章湿式离合器的基础理论
2.1 离合器概述
2.2 湿式离合器的工作原理
2.3 湿式离合器的主要性能参数
2.4 湿式离合器的类型及结构特点
第三章湿式离合器的设计计算
3.1 湿式离合器的设计步骤
3.2 离合器的主要尺寸计算
3.3 离合器摩擦片的设计
3.4 离合器压力盘与从动盘的设计
3.5 离合器弹簧的设计
3.6 湿式离合器的设计优化
第四章湿式离合器的制造与装配
4.1 摩擦片的制造
4.2 压力盘与从动盘的制造
4.3 离合器弹簧的制造
4.4 离合器的装配与调试
第五章湿式离合器的性能测试与评价
5.1 离合器性能测试方法
5.2 离合器摩擦性能测试
5.3 离合器耐久性测试
5.4 离合器性能评价与故障分析
第六章湿式离合器在汽车及其他领域的应用
6.1 湿式离合器在汽车上的应用
6.2 湿式离合器在工业设备中的应用
6.3 湿式离合器在其他领域的应用
第七章湿式离合器的发展趋势与展望
7.1 湿式离合器的技术创新
7.2 湿式离合器的市场前景
7.3 湿式离合器的未来研究方向
参考文献
后记
本书以湿式离合器为主题，从基本理论、设计计算、制造与装配、性能测试与评价、应用领域等多个方面对湿式离合器进行了详细的介绍。
旨在为广大读者提供一本全面、实用的湿式离合器专业书籍，以促进湿式离合器技术的交流与发展。
第二章离合器设计1.设计离合器、离合器操纵机构需要满足哪些基本要求？答:(1)离合器基本要求:①可靠地传递Temax,并有适当转矩储备;②接合完全、平顺、柔和，保证起步时无抖动和冲击；③分离迅速、彻底；④从动部分转动惯量小，减轻换档齿轮间的冲击；⑤防止传动系产生扭转共振，有吸振、缓冲和减小躁声的能力；⑥吸热能力高，散热效果好；⑦操纵轻便；⑧作用在从动盘上的压力和衬片上的摩擦因数使用过程中变化小；⑨强度足够，动平衡良好；⑩结构简单，质量小，工艺性能好，拆装、维修、调整工作方便；(2)离合器操纵机构基本要求:①操纵轻便；②有踏板自由行程调整机构，用来恢复分离轴承的自由行程；③有踏板行程限位装置，防止操纵机构过载；④有足够的刚度；⑤ 高;(传动效率)⑥发动机振动、车架、驾驶室变形等不会影响其正常工作。
2.盘形离合器有几种？各有何优缺点？答：①单片盘形离合器；②双片盘形离合器；③多片盘形离合器。
3.离合器的压紧弹簧有几种形式？各有何优缺点？答：①圆柱；②圆锥；负荷大，受离心力影响小，轴向尺寸变大；③膜片。
4.离合器的压紧弹簧布置形式有几种？各有何优缺点？答：①圆周布置；②中央布置；③斜向布置。
5.离合器的摩擦衬片与从动钢板的连接方式有几种？各有何优缺点？答：①铆接法：连接可靠，更换摩擦片方便，采用较广泛，铜铆钉的高温强度和耐腐蚀强度性能比铝铆钉好；②粘接法：可充分利用摩擦片厚度，增加摩擦面积，但摩擦片更换不便，无法从动钢片上装波型弹簧片以获得轴向弹性。
6.离合器的操纵机构有几种？各有何优缺点？答：常用的离合器操纵机构，主要有机械式、液压式等。
机械式操纵机构有杆系和绳索两种形式。
杆式传动机构结构简单、工作可靠，被广泛应用。
但其质量大，机械效率低，在远距离操纵时布置较困难。
绳索传动机构可克服上述缺点，且可采用吊挂式踏板结构。
但其寿命较短，机械效率仍不高。
多用于轻型轿车。
液压式操纵机构主要由主缸、工作缸和管路等部分组成，具有传动效率高，质量小、布置方便、便于使用吊挂踏板、驾驶室容易密封、驾驶室和车架变形不会影响其正常工作，离合器接合较柔和等优点。
汽车设计之离合器复习题第⼆章离合器设计⼀、学习⽬的和要求1、掌握离合器结构，⼯作原理及功⽤；2、熟练掌握膜⽚弹簧离合器,周置圆柱螺旋弹簧的优缺点；单⽚离合器与多⽚离合器的优缺点;3、熟练掌握离合器主要参数的概念和计算（离合器后备系数、传递的最⼤静转矩、等效半径等）；4、熟练掌握离合器后备系数、单位压⼒、从动盘的内外径的选择原则，以及后备系数范围；5、掌握离合器扭转减振器的作⽤，以及双质量飞轮的特点及应⽤；6、掌握膜⽚弹簧离合器的膜⽚弹簧⼏何参数对弹性特性的影响特性；7、掌握膜⽚弹簧的⼯作特性（⼯作点，磨损极限点，分离点的特点）。
⼆、课程内容和考核⽅法1、离合器结构及功⽤（多选题，简答题）2、离合器⼯作原理（判断说明或判断改错）3、离合器参数选择原则（术语，选择，简答，计算，综合应⽤）4、膜⽚弹簧与周置弹簧离合器优缺点⽐较（简答、选择、填空）5、单⽚离合器与多⽚离合器特点⽐较（选择、判断说明或改错、简答、填空）6、扭转减振器的作⽤与双质量飞轮的作⽤，以及应⽤（填空、选择）三、章节练习题1、汽车离合器由哪⼏部分组成？应满⾜的功⽤是什么？2、试⽐较膜⽚弹簧离合器与周置弹簧离合器的优缺点？3、膜⽚弹簧的⼯作点最佳位置特点？4、根据离合器⼯作原理，推算离合器传递的最⼤静转矩，根据发动机的最⼤扭矩计算其后备系数？5、膜⽚弹簧的弹性特性有何特点？影响弹性特性的主要因素是什么？⼯作点的最佳位置如何确定？6、选择离合器后备系数应考虑的因素？7、从动盘的内外径如何确定，其原则是什么？8、扭转减振器的作⽤和功能是什么？9、双质量飞轮的优点是什么？在什么车上应⽤？四、历年试题（1）单选题1．周置弹簧离合器的压紧弹簧均采⽤圆柱螺旋弹簧，其特点是结构简单、制造容易，因此应⽤较为⼴泛，【】不是周置弹簧离合器的缺点。
【 D 】A．压紧弹簧直接与压盘接触，易受热退⽕B．当发动机最⼤转速很⾼时，周置弹簧向外弯曲，使弹簧压紧⼒下降C．弹簧靠到它的定位⾯上，造成接触部位严重磨损D．压盘通风散热不良，因⽽容易烧坏摩擦⽚ 2008 2.下列【】不是周置弹簧离合器的缺点。
