第二章离合器设计解析

教案课程名称：汽车底盘构造与维修课次教学内容教学内容备注一、离合器功用及工作原理1、离合器的功用与要求：（1）功用1）使发动机与传动系逐渐接合，保证汽车平稳起步。

2）暂时切断发动机与传动系的联系，便于发动机的起动和变速器的换档，保证传动系换档时工作平顺。

3）限制所传递转矩，防止传动系过载(2)对离合器的要求：1）具有合适的储备能力。

既能保证传递发动机最大扭矩，又能防止传动系过载。

2）接合平顺柔和，以保证汽车平稳起步3）分离迅速彻底，便于换档和发动机起动。

4）具有良好的散热能力。

5）操纵轻便，以减轻驾驶员的疲劳。

6）从动部分的转动惯量应尽量小,以减小换档时的冲击。

重点介绍：·要求掌握离合器功用及工作原理2、摩擦片式离合器工作原理（1）离合器的组成·主动部分、从动部分、压紧装置、分离机构和操纵机构（2）离合器的工作原理1）接合状态：2）分离过程3）接合过程3、摩擦离合器主要类型1）按从动盘数目分为：单片式、双片式、多片式。

轿车和轻中型货车一般采用单片式2）按压紧弹簧的型式与布置分：周布弹簧式、中央弹簧式、膜片弹簧式重点介绍摩擦片式离合器工作原理·要求学生掌握摩擦片式离合器的动力传递过程二、摩擦片式离合器的构造（一）摩擦片式离合器的基本构造·摩擦片式离合器一般由主动部分、从动部分、压紧机构和操纵机构四部分组成。

重点介绍：·要求掌握摩擦片式离合器的构造·所有专业要求一致（二）两种典型的摩擦片式离合器1、膜片弹簧离合器（1）结构1）膜片弹簧：用优质弹簧钢板制成，形状为碟形，开有径向切槽，切槽内端连通，外端为圆孔。

两个切槽之间钢板形成一个弹性杠杆，即是压紧弹簧又是分离杠杆2）压紧装置：压紧装置由压盘、离合器盖、膜片弹簧、支承圈、定位铆钉、分离钩、传动片组成（2）工作原理·膜片弹簧中部两侧由支承圈夹持在离合器盖上，支承圈既是变形支点，压盘周边有多个分离钩与膜片弹簧钩在一起。

第二章离合器设计§2-1 概述在机械传动系中，离合器按其传递转矩的方式分类，除摩擦式外还有电磁式。

汽车上广泛采用摩擦式离合器。

一、摩擦离合器组成：1、主动部分：发动机飞轮、离合器盖、压盘2、从动部分：从动盘3、压紧机构：压紧弹簧4、操纵机构：分离叉、分离轴承、离合器踏板及传动部件二、功用：1、切断和实现（对传动系的）动力传递，→平稳起步（起步平稳取决于两因素：人的操作；分离彻底，否则飞轮惯量将传到变速箱，会把齿轮打断）2、换档时，将发动机和传动系分离，减少齿轮间冲击，便于换档3、过载保护4、降低传动系振动和噪声三、设计要求：1、可靠地传递发动机最大转矩，并有储备，防止传动系过载2、接合平顺3、分离要迅速彻底4、从动部分转动惯量小，减轻换档冲击5、吸热和散热能力好，防止温度过高6、应避免和衰减传动系扭转共振，并具有吸振、缓冲、减噪能力7、操纵轻便8、作用在摩擦片上的总压力和摩擦系数在使用中变化要小9、强度足，动平衡好10、结构简单、紧凑，质量轻、工艺性好，拆装、维修、调整方便§2-2 离合器结构方案分析汽车应用最广泛的是干式盘形摩擦离合器。

干式盘形摩擦离合器分类：1、按从动盘数：单、双、多2、按弹簧布置形式：周、中央、斜3、按弹簧形式：圆柱、圆锥、膜片4、作用力方向：推、拉一、从动盘数选择：（盘形摩擦离合器）条件：转矩一样；盘尺寸一样；操纵机构一样。

二、压紧弹簧和布置形式的选择1 周置弹簧离合器：多用圆柱弹簧，一般用单圆周，重型货车用双圆周。

优：结构简单、制造方便、缺：弹簧易回火，发动机转速很大时，传递力矩能力下降；弹簧靠在定位座上，接触部位磨损严重。

应用：广泛2 中央弹簧离合器：离合器中心用一至两个圆柱（锥）弹簧作压紧弹簧。

优：压紧力足，踏板力小，弹簧不易回火缺：结构复杂、轴向尺寸大应用：转矩大于400～450N·m的商用车上3 斜置弹簧：优：工作性能稳定，踏板力较小缺：结构复杂、轴向尺寸较大应用：总质量大于14t的商用车4 膜片弹簧：轿车、轻、中型货车及客车（大部分）1）优：a.弹簧压力在使用过程中不变→传递转矩的能力大致不变分离时，弹簧压力↓，踏板力↓b.膜片弹簧兼起压紧弹簧和分离杠杆的作用、结构紧凑、尺寸小、零件少、质量小。

第二章离合器设计1.设计离合器、离合器操纵机构需要满足哪些基本要求？答:(1)离合器基本要求:①可靠地传递Temax,并有适当转矩储备;②接合完全、平顺、柔和，保证起步时无抖动和冲击；③分离迅速、彻底；④从动部分转动惯量小，减轻换档齿轮间的冲击；⑤防止传动系产生扭转共振，有吸振、缓冲和减小躁声的能力；⑥吸热能力高，散热效果好；⑦操纵轻便；⑧作用在从动盘上的压力和衬片上的摩擦因数使用过程中变化小；⑨强度足够，动平衡良好；⑩结构简单，质量小，工艺性能好，拆装、维修、调整工作方便；(2)离合器操纵机构基本要求:①操纵轻便；②有踏板自由行程调整机构，用来恢复分离轴承的自由行程；③有踏板行程限位装置，防止操纵机构过载；④有足够的刚度；⑤ 高;(传动效率)⑥发动机振动、车架、驾驶室变形等不会影响其正常工作。

2.盘形离合器有几种？各有何优缺点？答：①单片盘形离合器；②双片盘形离合器；③多片盘形离合器。

3.离合器的压紧弹簧有几种形式？各有何优缺点？答：①圆柱；②圆锥；负荷大，受离心力影响小，轴向尺寸变大；③膜片。

4.离合器的压紧弹簧布置形式有几种？各有何优缺点？答：①圆周布置；②中央布置；③斜向布置。

5.离合器的摩擦衬片与从动钢板的连接方式有几种？各有何优缺点？答：①铆接法：连接可靠，更换摩擦片方便，采用较广泛，铜铆钉的高温强度和耐腐蚀强度性能比铝铆钉好；②粘接法：可充分利用摩擦片厚度，增加摩擦面积，但摩擦片更换不便，无法从动钢片上装波型弹簧片以获得轴向弹性。

6.离合器的操纵机构有几种？各有何优缺点？答：常用的离合器操纵机构，主要有机械式、液压式等。

机械式操纵机构有杆系和绳索两种形式。

杆式传动机构结构简单、工作可靠，被广泛应用。

但其质量大，机械效率低，在远距离操纵时布置较困难。

绳索传动机构可克服上述缺点，且可采用吊挂式踏板结构。

但其寿命较短，机械效率仍不高。

多用于轻型轿车。

液压式操纵机构主要由主缸、工作缸和管路等部分组成，具有传动效率高，质量小、布置方便、便于使用吊挂踏板、驾驶室容易密封、驾驶室和车架变形不会影响其正常工作，离合器接合较柔和等优点。

教案课题章节第二章§2.1离合器的概述课型专业课课时2（3）教具学具电教设施多媒体离合器实物教师鲍晓沾教学目标知识教学点1、汽车离合器的作用、组成和工作原理2、汽车离合器各组成部分的结构、工作原理及工作过程能力培养点1、掌握汽车离合器的作用、组成和工作原理2、掌握汽车离合器各组成部分的结构、工作原理及工作过程德育渗透点工作过程中培养学生5S理念，同时遵守职业道德养成吃苦耐劳的精神教学重点难点重点汽车离合器的作用、组成和工作原理难点汽车离合器各组成部分的结构、工作原理及工作过程学法引导多媒体、举例、分组讨论、问答与练习教学内容更新、补充、删节无参考资料《汽车底盘构造与维修》周林福主编《汽车底盘常见维修项目实训教材》朱军主编课后体会教与学互动设计教师活动内容学生活动内容时间§2.2（1）离合器概述知识回顾：1、汽车传动系有哪些常见的布置形式？2、画出汽车传动系组成结构图（前置后驱）学习目标：1、掌握汽车离合器的作用、组成和工作原理2、掌握汽车离合器各组成部分的结构、工作原理及工作过程课程内容：●问题：什么是离合器？离合器装在哪里？离合器有什么功用？一、离合器的功用1) 使发动机与传动系逐渐接合，保证汽车平稳起步；2) 暂时切断发动机的动力传动，保证变速器换档平顺；3) 限制所传递的转矩，防止传动系过载。

二、离合器的分类●摩擦离合器●液力：耦合器，变矩器●电磁离合器目前使用最多的使用最多的是摩擦式离合器，按照不同的方式还可以再分：1．根据摩擦表面的工作条件：干式、湿式（如自动变速器中）回答问题，上黑板画出示意图了解本节学习目标思考问题1、看实物2、了解作用实物比较了解离合器类型10分3分2分钟5分钟5分钟教与学互动设计教师活动内容学生活动内容时间2．根据从动盘的数目：单片（EQ1090、BJ2020、轿车）双片（CA1091）多片离合器3．压紧弹簧的不同：周布弹簧式（EQ1090、CA1091、BJ2020）膜片弹簧式（广泛应用）中央弹簧式、和斜置弹簧式4．操纵机构的不同：机械式、液压式、气压式和空气助力式等。

（完整版）膜⽚弹簧离合器的设计与分析膜⽚弹簧离合器的设计与分析第⼀章离合器概述1.1离合器的简介：联轴器、离合器和制动器是机械传动系统中重要的组成部分，共同被称为机械传动中的三⼤器。

它们涉及到了机械⾏业的各个领域。

⼴泛⽤于矿⼭、冶⾦、航空、兵器、⽔电、化⼯、轻纺和交通运输各部门。

离合器是⼀种可以通过各种操作⽅式，在机器运⾏过程中，根据⼯作的需要使两轴分离或结合的装置。

对于以内燃机为动⼒的汽车，离合器在机械传动系中是作为⼀个独⽴的总成⽽存在的，它是汽车传动系中直接与发动机相连的总成。

⽬前，各种汽车⼴泛采⽤的摩擦离合器是⼀种依靠主从动部分之间的摩擦来传递动⼒且能分离的装置。

它主要包括主动部分、从动部分、压紧机构、和操纵机构等四部分。

离合器作为⼀个独⽴的部件⽽存在。

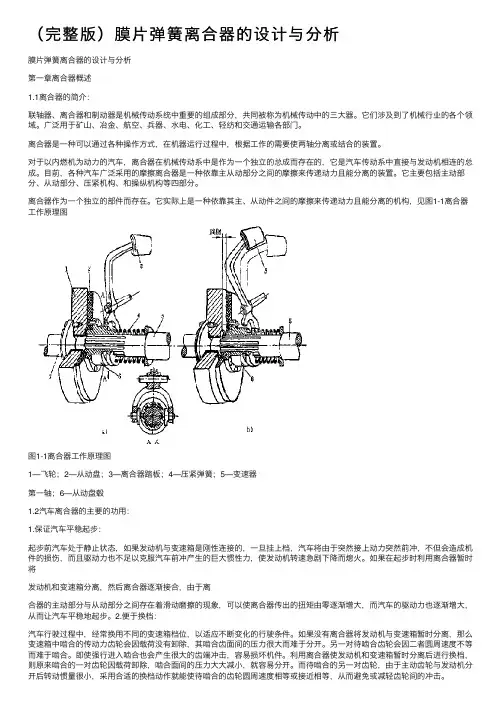

它实际上是⼀种依靠其主、从动件之间的摩擦来传递动⼒且能分离的机构，见图1-1离合器⼯作原理图图1-1离合器⼯作原理图1—飞轮；2—从动盘；3—离合器踏板；4—压紧弹簧；5—变速器第⼀轴；6—从动盘毂1.2汽车离合器的主要的功⽤：1.保证汽车平稳起步：起步前汽车处于静⽌状态，如果发动机与变速箱是刚性连接的，⼀旦挂上档，汽车将由于突然接上动⼒突然前冲，不但会造成机件的损伤，⽽且驱动⼒也不⾜以克服汽车前冲产⽣的巨⼤惯性⼒，使发动机转速急剧下降⽽熄⽕。

如果在起步时利⽤离合器暂时将发动机和变速箱分离，然后离合器逐渐接合，由于离合器的主动部分与从动部分之间存在着滑动磨擦的现象，可以使离合器传出的扭矩由零逐渐增⼤，⽽汽车的驱动⼒也逐渐增⼤，从⽽让汽车平稳地起步。

2.便于换档：汽车⾏驶过程中，经常换⽤不同的变速箱档位，以适应不断变化的⾏驶条件。

如果没有离合器将发动机与变速箱暂时分离，那么变速箱中啮合的传动⼒齿轮会因载荷没有卸除，其啮合齿⾯间的压⼒很⼤⽽难于分开。

另⼀对待啮合齿轮会因⼆者圆周速度不等⽽难于啮合。

即使强⾏进⼊啮合也会产⽣很⼤的齿端冲击，容易损坏机件。

目录目录 (1)1 绪论 (2)1.1概述 (2)1.2离合器的功用 (2)1.3离合器分类 (2)2.1 摩擦离合器的主要组成及结构型式 (2)2.1.1 组成 (2)2.2 摩擦式离合器的基本结构原理 (3)3 离合器的基本参数和尺寸 (4)3.1离合器设计所需原始数据: (4)3.2摩擦片设计 (4)3.2.1摩擦片主要参数的选择 (4)3.2.2 摩擦片基本参数的优化 (7)3.3摩片弹簧设计 (9)3.3.1膜片弹簧主要参数的选择 (9)3.3.2 膜片弹簧的优化设计 (10)3.3.3膜片弹簧的载荷与变形关系 (11)3.3.4膜片弹簧的应力计算 (13)3.4扭转减震器设计 (15)3.4.1扭转减振器的功能 (15)3.4.2 扭转减振器的结构类型的选择 (15)3.4.3扭转减振器的参数确定 (17)3.5离合器的操纵机构设计 (20)4 离合器主要零部件的结构设计 (23)4.1 从动盘总成 (23)4.1.1摩擦片设计 (23)4.1.2从动盘毂设计 (23)4.1.3从动片设计 (25)4.2 压盘和离合器盖 (25)4.2.1压盘设计 (25)设计小结 (27)致谢 (28)参考文献 (29)1 绪论1.1概述对于以内燃机为动力的汽车，离合器在机械传动系是作为一个独立总成而存在的，它是汽车传动系中直接与发动机相连的总成。

目前，各种汽车广泛采用的摩擦离合器是一种依靠主、从动部之间的摩擦来传递动力且能分离的装置。

它主要包括主从动部分、从动部分、压紧机构和操纵机构等四个部分。

1.2离合器的功用1.保证汽车平稳起步起步前汽车处于静止状态，如果发动机与变速箱是刚性连接的，一旦挂上档，汽车将由于突然接上动力突然前冲，不但会造成机件的损伤，而且驱动力也不足以克服汽车前冲产生的巨大惯性力，使发动机转速急剧下降而熄火。

2.便于换档汽车行驶过程中，经常换用不同的变速箱档位，以适应不断变化的行驶条件。
