板坯铸机扇形段辊子CARB轴承失效分析

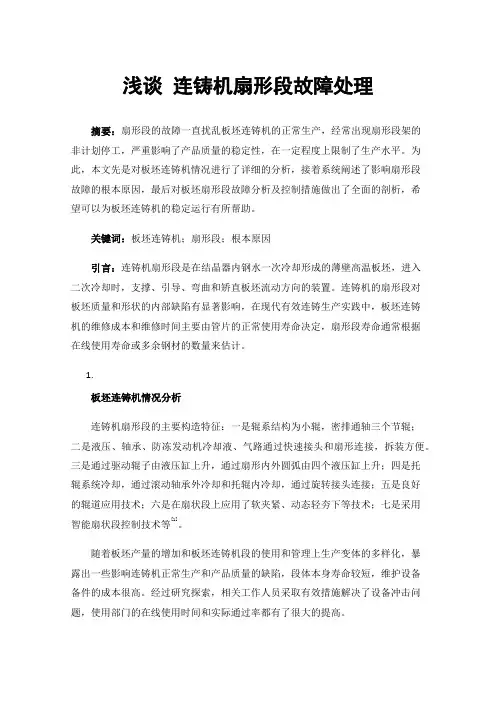

浅谈连铸机扇形段故障处理摘要：扇形段的故障一直扰乱板坯连铸机的正常生产，经常出现扇形段架的非计划停工，严重影响了产品质量的稳定性，在一定程度上限制了生产水平。

为此，本文先是对板坯连铸机情况进行了详细的分析，接着系统阐述了影响扇形段故障的根本原因，最后对板坯扇形段故障分析及控制措施做出了全面的剖析，希望可以为板坯连铸机的稳定运行有所帮助。

关键词：板坯连铸机；扇形段；根本原因引言：连铸机扇形段是在结晶器内钢水一次冷却形成的薄壁高温板坯，进入二次冷却时，支撑、引导、弯曲和矫直板坯流动方向的装置。

连铸机的扇形段对板坯质量和形状的内部缺陷有显著影响，在现代有效连铸生产实践中，板坯连铸机的维修成本和维修时间主要由管片的正常使用寿命决定，扇形段寿命通常根据在线使用寿命或多余钢材的数量来估计。

1.板坯连铸机情况分析连铸机扇形段的主要构造特征：一是辊系结构为小辊，密排通轴三个节辊；二是液压、轴承、防冻发动机冷却液、气路通过快速接头和扇形连接，拆装方便。

三是通过驱动辊子由液压缸上升，通过扇形内外圆弧由四个液压缸上升；四是托辊系统冷却，通过滚动轴承外冷却和托辊内冷却，通过旋转接头连接；五是良好的辊道应用技术；六是在扇状段上应用了软夹紧、动态轻夯下等技术；七是采用智能扇状段控制技术等[1]。

随着板坯产量的增加和板坯连铸机段的使用和管理上生产变体的多样化，暴露出一些影响连铸机正常生产和产品质量的缺陷，段体本身寿命较短，维护设备备件的成本很高。

经过研究探索，相关工作人员采取有效措施解决了设备冲击问题，使用部门的在线使用时间和实际通过率都有了很大的提高。

1.影响扇形段寿命的原因分析连铸机生产初期，经过试产试验，连铸机部门设备使用维护不理想，因设备本身原因多次停产，因多种原因被迫更换扇形段较为频繁，更换的主要原因是在规定使用寿命内更换和轧辊磨损超标、托辊轴承座泄漏、托辊不转、压区跑偏报警、片材跑偏超标、连杆、拉杆等机械损坏，驱动辊筒轴颈螺栓损坏漏油、万向节严重漏水、漏钢、横堵等。

Csp连铸机扇形段辊子轴承失效原因及防控措施探讨摘要：本文根据CSP连铸机扇形段辊子使用过程中出现轴承损坏的事故,分析轴承损坏的原因,提出合理的解决方法和预防措施。

关键词：扇形段；辊子轴承；原因分析；预防引言：邯钢薄板坯连铸连轧厂是一条具有国际先进水平的带钢生产线。

该厂的关键设备和技术是从德国西马克引进的，具有工艺流程短、节约能源、生产成本低等优点。

该生产线有2台薄板坯连铸机，每台在线有4个扇形段，每个扇形段由液压缸驱动辊子完成对铸坯的“液芯压下”功能和对铸坯的夹持及冷却功能，扇形段辊子能否正常运行，对于连铸机能否正常生产是至关重要的,如何延长辊子的使用寿命,一直以来都是“高效连铸”的一个重要课题.由于板坯连铸机的夹送辊一直处于高温、低速、重载、水气的环境中,干油润滑经常发生高温导致干油碳化,堵塞干油管道和分配器,从而导致夹送辊轴承润滑不良,再加上氧化铁皮等杂物和水的侵入使得夹送辊轴承时常损坏,造成连铸机检修频繁,严重影响生产.本文结合多年扇形段设备管理经验,通过分析找到连铸机扇形段辊子轴承失效原因,达到提高辊子使用寿命的目的。

1、问题的提出该厂有2台薄板坯连铸机，每台在线有4个扇形段，每个扇形段由液压缸驱动辊子完成对铸坯的“液芯压下”功能和对铸坯的夹持及冷却功能，浇注过程中铸坯出结晶器后,进入扇形段,扇形段辊子在液压缸的作用下,使铸坯由进入时的90mm压至出口时的70mm，扇形段外侧的喷淋系统对辊子和铸坯进行冷却，达到降低温度和冷却铸坯的功能，扇形段辊子靠外部喷淋进行冷却，透过内部油路不断打进润滑油脂进行润滑。

按照西马克公司的经验，规定扇形段的在线使用炉数分别为：扇形段1和扇形段2为150炉，扇形段3和扇形段4为400炉。

在实际使用过程中，经常因为辊子转动不灵活而被迫更换未到使用寿命的扇形段。

到2002年扇形段辊子转动不灵活的问题愈来愈明显，最低在线使用炉数为40炉。

扇形段的辊子卡死后，在辊子与铸坯之间产生保护渣和氧化铁皮堆积而形成的“黑石头”，在铸坯表面造成划伤和铸坯楔形，从而导致最终产品产生质量问题。

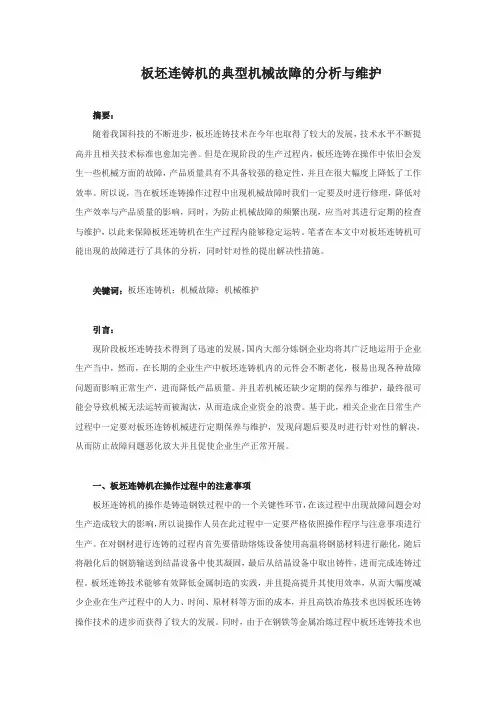

板坯连铸机的典型机械故障的分析与维护摘要：随着我国科技的不断进步，板坯连铸技术在今年也取得了较大的发展，技术水平不断提高并且相关技术标准也愈加完善。

但是在现阶段的生产过程内，板坯连铸在操作中依旧会发生一些机械方面的故障，产品质量具有不具备较强的稳定性，并且在很大幅度上降低了工作效率。

所以说，当在板坯连铸操作过程中出现机械故障时我们一定要及时进行修理，降低对生产效率与产品质量的影响，同时，为防止机械故障的频繁出现，应当对其进行定期的检查与维护，以此来保障板坯连铸机在生产过程内能够稳定运转。

笔者在本文中对板坯连铸机可能出现的故障进行了具体的分析，同时针对性的提出解决性措施。

关键词：板坯连铸机；机械故障；机械维护引言：现阶段板坯连铸技术得到了迅速的发展，国内大部分炼钢企业均将其广泛地运用于企业生产当中，然而，在长期的企业生产中板坯连铸机内的元件会不断老化，极易出现各种故障问题而影响正常生产，进而降低产品质量。

并且若机械还缺少定期的保养与维护，最终很可能会导致机械无法运转而被淘汰，从而造成企业资金的浪费。

基于此，相关企业在日常生产过程中一定要对板坯连铸机械进行定期保养与维护，发现问题后要及时进行针对性的解决，从而防止故障问题恶化放大并且促使企业生产正常开展。

一、板坯连铸机在操作过程中的注意事项板坯连铸机的操作是铸造钢铁过程中的一个关键性环节，在该过程中出现故障问题会对生产造成较大的影响，所以说操作人员在此过程中一定要严格依照操作程序与注意事项进行生产。

在对钢材进行连铸的过程内首先要借助熔炼设备使用高温将钢筋材料进行融化，随后将融化后的钢筋输送到结晶设备中使其凝固，最后从结晶设备中取出铸件，进而完成连铸过程。

板坯连铸技术能够有效降低金属制造的实践，并且提高提升其使用效率，从而大幅度减少企业在生产过程中的人力、时间、原材料等方面的成本，并且高铁冶炼技术也因板坯连铸操作技术的进步而获得了较大的发展。

同时，由于在钢铁等金属冶炼过程中板坯连铸技术也能减少工作流程所需时间，这大大提高了企业的生产效率，并且其能够将金属材料加工成种类中的铸件，满从而足钢铁行业的使用需求。

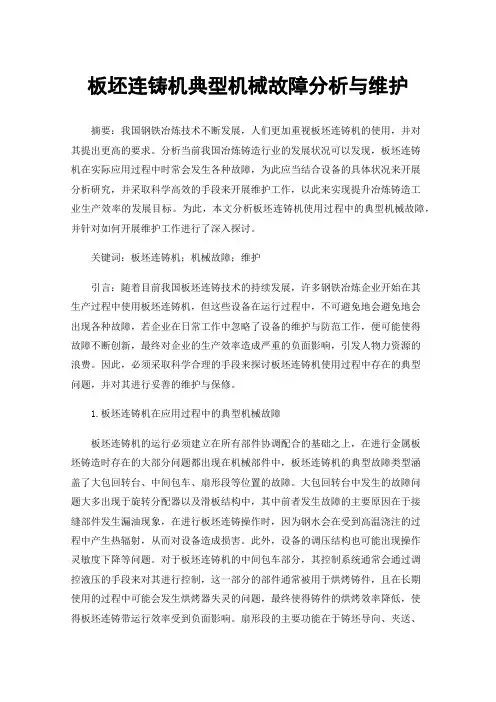

板坯连铸机典型机械故障分析与维护摘要：我国钢铁冶炼技术不断发展，人们更加重视板坯连铸机的使用，并对其提出更高的要求。

分析当前我国冶炼铸造行业的发展状况可以发现，板坯连铸机在实际应用过程中时常会发生各种故障，为此应当结合设备的具体状况来开展分析研究，并采取科学高效的手段来开展维护工作，以此来实现提升冶炼铸造工业生产效率的发展目标。

为此，本文分析板坯连铸机使用过程中的典型机械故障，并针对如何开展维护工作进行了深入探讨。

关键词：板坯连铸机；机械故障；维护引言：随着目前我国板坯连铸技术的持续发展，许多钢铁冶炼企业开始在其生产过程中使用板坯连铸机，但这些设备在运行过程中，不可避免地会避免地会出现各种故障，若企业在日常工作中忽略了设备的维护与防范工作，便可能使得故障不断创新，最终对企业的生产效率造成严重的负面影响，引发人物力资源的浪费。

因此，必须采取科学合理的手段来探讨板坯连铸机使用过程中存在的典型问题，并对其进行妥善的维护与保修。

1.板坯连铸机在应用过程中的典型机械故障板坯连铸机的运行必须建立在所有部件协调配合的基础之上，在进行金属板坯铸造时存在的大部分问题都出现在机械部件中，板坯连铸机的典型故障类型涵盖了大包回转台、中间包车、扇形段等位置的故障。

大包回转台中发生的故障问题大多出现于旋转分配器以及滑板结构中，其中前者发生故障的主要原因在于接缝部件发生漏油现象，在进行板坯连铸操作时，因为钢水会在受到高温浇注的过程中产生热辐射，从而对设备造成损害。

此外，设备的调压结构也可能出现操作灵敏度下降等问题。

对于板坯连铸机的中间包车部分，其控制系统通常会通过调控液压的手段来对其进行控制，这一部分的部件通常被用于烘烤铸件，且在长期使用的过程中可能会发生烘烤器失灵的问题，最终使得铸件的烘烤效率降低，使得板坯连铸带运行效率受到负面影响。

扇形段的主要功能在于铸坯导向、夹送、矫直等。

该设备在使用时经常会发生辊子漏水不转，也可能会出现漏油以及牵引力不足等问题，出坯设备经常会因为精确度不足而无法把铸坯拉出，最终引发滞坯。

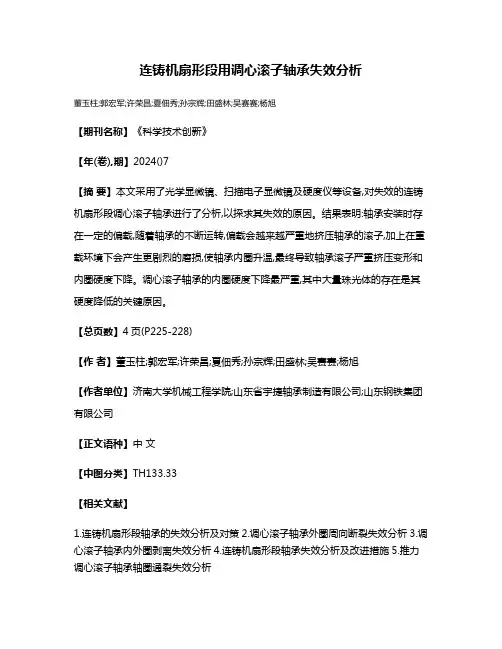

连铸机扇形段用调心滚子轴承失效分析
董玉柱;郭宏军;许荣昌;夏佃秀;孙宗辉;田盛林;吴赛赛;杨旭
【期刊名称】《科学技术创新》
【年(卷),期】2024()7
【摘要】本文采用了光学显微镜、扫描电子显微镜及硬度仪等设备,对失效的连铸机扇形段调心滚子轴承进行了分析,以探求其失效的原因。

结果表明:轴承安装时存在一定的偏载,随着轴承的不断运转,偏载会越来越严重地挤压轴承的滚子,加上在重载环境下会产生更剧烈的磨损,使轴承内圈升温,最终导致轴承滚子严重挤压变形和内圈硬度下降。

调心滚子轴承的内圈硬度下降最严重,其中大量珠光体的存在是其硬度降低的关键原因。

【总页数】4页(P225-228)
【作者】董玉柱;郭宏军;许荣昌;夏佃秀;孙宗辉;田盛林;吴赛赛;杨旭
【作者单位】济南大学机械工程学院;山东省宇捷轴承制造有限公司;山东钢铁集团有限公司
【正文语种】中文
【中图分类】TH133.33
【相关文献】
1.连铸机扇形段轴承的失效分析及对策
2.调心滚子轴承外圈周向断裂失效分析
3.调心滚子轴承内外圈剥离失效分析
4.连铸机扇形段轴承失效分析及改进措施
5.推力调心滚子轴承轴圈通裂失效分析
因版权原因，仅展示原文概要，查看原文内容请购买。

板坯连铸机扇形段制造质量控制分析马保江发布时间：2021-08-09T03:05:41.939Z 来源：《防护工程》2021年11期作者：马保江[导读] 在现代连铸机中，结晶器无疑是整个连铸机的心脏，其质量和性能的好坏决定了铸坯的最终质量，然而，扇形段(segment)的质量和性能的稳定，应该说是保证整台铸机作业率的关键，除却工艺因素，扇形段的故障是造成铸机非正常停机的最主要因素，而扇形段的主要故障又发生在辊系(roller)上。

要减少这方面的故障，就必须保证扇形段的备件制造和装配质量和精度。

新疆德勤互力工业技术有限公司新疆乌鲁木齐 830022摘要：在现代连铸机中，结晶器无疑是整个连铸机的心脏，其质量和性能的好坏决定了铸坯的最终质量，然而，扇形段(segment)的质量和性能的稳定，应该说是保证整台铸机作业率的关键，除却工艺因素，扇形段的故障是造成铸机非正常停机的最主要因素，而扇形段的主要故障又发生在辊系(roller)上。

要减少这方面的故障，就必须保证扇形段的备件制造和装配质量和精度。

鉴于此，本文主要分析探讨了板坯连铸机扇形段制造质量控制策略，以供参阅。

关键词：板坯连铸机；扇形段；质量控制引言板坯连铸机是现代炼钢生产中必不可少的设备，在板坯连铸机组中，扇形铸坯导向段是与热铸坯直接接触的部位，主要起到了支撑和铸坯导向的作用，因此扇形段的质量和性能也是保证连铸产品质量和机组高效运行的关键。

由于生产工艺原因，连铸机扇形段一直是故障的多发部位，也是导致连铸机组非正常停机的最主要因素，而扇形段又以辊系故障居多。

为了减少此类故障，保证机组的高效稳定运行，必须要对扇形段的设计及制造质量严格把控。

1板坯连铸机扇形段的结构分析板坯连铸机的扇形段结构并不是孤立的，而是有许多不同的扇形段组合在一起形成的复杂系统。

根据实际情况的不同，可以分为弧形、矫直、水平等不同的部分，从分析整个板坯连铸机的工作情况来看，可以很明显的发现，不同部分的扇形段能够有效地发挥支撑、冷却、拉坯导向等作用。

连铸机扇形段辊子劣化磨损统计分析发表日期：2007-1-11 阅读次数：174摘要:辊面的磨损量是连铸机扇形段辊子失效、修复的一个重要参考依据。

针对本钢1600板坯连铸机的几个主要辊子供货商所供产品在使用中的辊面磨损量进行了劣化分析。

扇形段辊子是连铸机的重要组成部件之一，在连铸机辊列中起着至关重要的作用。

其辊面磨损量过大，势必会造成扇形段开口度变大，这将会对连铸坯质量造成不良的影响。

同时辊面磨损过大及其不均匀性影响连铸机辊列的对弧精度，而开口度和对弧的超差将使连铸机辊列中的辊子的受力发生较大的变化，这将造成受力较大辊子的轴承因超负荷而过早失效。

因此必须对扇形段辊子表面的磨损量进行跟踪、检测，并对其进行劣化倾向分析，将辊面磨损量作为辊子失效和修复的一个重要依据。

通过近几年的实践，我们对扇形段辊子的几个主要制造厂(奥钢联、一重、常冶、威尔)的产品的磨损量和过钢量进行了跟踪和总结，其结果如下。

1 Φ230从动辊和Φ250驱动辊的劣化情况1.1 奥钢联辊子辊面磨损与过钢量从近几年使用实践看，奥钢联所供件质量是最好的，大部分辊子使用寿命都达到了120～140万t。

从图1中可以看出，其辊面磨损曲线较平滑，在20～80万t的过钢量中磨损较平稳，处于磨损的稳定阶段。

而过钢量超过80万t以后，磨损处于急剧磨损阶段，辊面磨损加快，达到120～140万t时，辊面出现大面积磨损，表现为沿堆焊方向有纵向小沟和点蚀情况出现。

1.2 一重辊子辊面磨损与过钢量一重制造的辊子如图2所示，大部分辊子使用寿命可达到100万t。

在过钢量30～60万t时处于稳定磨损阶段，过钢量超过60万t后，辊面磨损进入急剧磨损阶段(60～100万t)，从图2中可看出辊面磨损进入急剧磨损阶段之后，磨损曲线较奥钢联辊子磨损曲线直且急。

在稳定磨损阶段中，辊子表面缺陷表现为轻微点蚀和细小裂纹。

在急剧磨损阶段则有较为明显的点蚀与裂纹。

图21.3 常冶辊子辊面磨损与过钢量常冶制造的辊子如图3所示，大部分辊子使用寿命可达到80万t。

影响大板坯连铸机扇形段寿命的原因分析及对策摘要：为了提高扇形段在线使用寿命，提高连铸机功能精度和产品质量，通过分析影响大板坯连铸机使用寿命的原因，例如扇形段驱动辊开口度变大、扇形段驱动辊限位螺栓切断、扇形段辊缝超差大等问题，并通过一系列的优化改进解决了上述问题，结果表明：影响连铸机使用寿命的原因很多，只要找出主要关键原因并解决，就能很好地提高连铸机的使用寿命，提高铸坯的质量。

关键词：连铸机；开口度；3D通讯线缆；寿命1前言某厂有2台2机2流直弧形多点弯曲多点矫直板坯连铸机，铸坯厚度200mm,预留180mm。

铸坯宽度900-1650mm，共有11个扇形段，1-7为弯曲矫直段，8到11为水平段，设计年生产能力300万吨，设计单位西重所冶金长度25m 设计拉速0.9-1.25m/min。

采用结晶器液面自动控制、结晶器、扇形段远程自动辊缝调节、喷嘴3D自动调节、动态二冷配水以及动态轻压下等国际先进技术，充分实现高效、可靠生产高品质特厚板坯。

连铸机的功能精度保持和设备的稳定性直接影响到产品产量和质量，通过多年的扇形段维护，发现影响扇形段下线原因有很多种，可以通过原因分析，设备优化改进，以提高扇形段功能精度和设备稳定性，为此本文针对大板坯连铸机扇形段工作原理进行了较系统的研究，对其存在的开口度、万向联轴器等问题进行了优化改进，确保了该公司铸机的正常运行，延长扇形段在线使用时间。

2扇形段开口度超差的原因分析2.1它是影响钢坯质量的关键参数之一。

在扇形截面的制备过程中，通过调整辊缝值来实现扇形截面的开度。

造成这种差异的主要原因有:(1)在风机段计数器上测量风机段轧辊间隙值时，处于水平状态。

上线后，在非水平状态下会出现下翘现象，使上线辊缝值与离线预制辊缝值一致值出现偏差；(2)扇形内外框拉拔钢受热应力影响并产生变形；(3)三段辊的表面磨损使开度发生变化；(4)三段滚子轴承使用一段时间后，间隙增大，开度变化；(5)三段辊的表面积、炉渣和水垢影响严重开环的准确；(6)三段辊加热冷却不均匀，导致柔性变形，影响开孔精度。

连铸机扇形段存在的问题及改善途径分析[摘要]扇形段是连铸系统工艺中的重要设备之一，扇形段工作性能直接影响后续板坯轧制厚度的均匀性，对钢坯质量起着关键性作用。

通过对莱钢型钢炼钢连铸机扇形段存在的问题进行分析，进行相应的技术方案改进，对提高产品质量、降低耗能、减轻工人劳动量取得了良好的经济效益。

[关键词]扇形段；连铸机；轴承中图分类号：文献标识码：A 文章编号：1009-914X（2014）04-0321-011 前言扇形段是连铸机重要组成部分，是集机械、干油润滑、水冷系统系统于一体的关键重要设备。

每个扇形段由辊子及其轴承座、上下框架、辊缝调整装置、辊子压下装置、冷却水配管、给油脂配管等构成。

扇形段传动辊由直流机、齿接手、行齿轮减速机、万向接手等构成。

驱动装置通过万向接手穿过二冷室壁与驱动辊的中间法兰相连接。

扇形段的上下框架都是钢板焊接的结构，在上下框架上分别安装着内弧和外弧侧的辊子及轴承座。

辊子的对中则在机外方对中台上通过调整轴承座下面的垫片来达到。

放轴承座的位置是经过机加工的。

此外，在上下框架上，还安装着各种冷却水配管、压缩空气和给油脂配管。

在上下框架上安装有一对可升降的传动辊液压缸。

下框架的下部装有4个销缸，通过双楔和销子固定在大香蕉底座或基础框架上，同时还装有与水连接板相结合的装置。

随着生产节奏的加快，连铸浇筑速度的提升，型钢炼钢厂2#连铸机扇形段设备投入多年，加上扇形段工况环境恶劣，受受高温、粉尘、潮湿等因素的影响，扇形段框架锈蚀严重，已严重影响了产品质量。

2 连铸扇形段存在问题分析型钢异型坯连铸机自投产以来，由于连铸机扇形段最初设计存在一定的缺陷，加上设备结构复杂，工况条件差，扇形段运行状况不甚理想，经常出现各种各样的故障，严重影响了连铸生产节奏，对连铸铸坯质量存在不同程度的影响，造成严重经济损失。

通过总结扇形段长出现的故障，对现有问题进行综合分析，主要存在以下几个方面的问题：:扇形段辊子扇形段辊子组成的流道是铸坯的通道，主要用来支承、导向、拉矫铸坯。

图1扇形段辊子装配图0引言华菱湘钢宽厚板厂1#连铸机于2004年投产，是由SVAI 设计的单流直弧型板坯连铸机。

该连铸机配备有动态二冷水、结晶器液压非正弦振动、动态轻压下、电磁搅拌等先进工艺技术，这些新技术、新装备的应用对提高连铸机作业率和连铸坯质量的稳定控制发挥了重要作用。

连铸机共有14段扇形段，1~6段为弧形段，7-8段为矫直段、9-14段为水平段。

扇形段在整个连铸机生产线中，对铸坯起到夹持、引导、冷却成型的重要作用。

扇形段辊缝的精度直接影响铸坯表面及内部质量，保持扇形段的精度及提高其运行寿命是连铸稳定生产的重要保证。

1现状及问题设定扇形段1-9段使用周期为5个月，10-14段使用周期为8个月，未到使用周期而下线的扇形段为非计划下线扇形段，非计划下线的扇形段的主要原因有：辊缝超标；辊子卡阻，水梁及轴承座漏水等。

2016年1-12月，1#连铸机弧形段更换36台，矫直段更换15台，水平段更换22台，总共更换73台，平均每月更换6台以上，周期更换包括电搅扇形段上下线共7台，非计划更换66台，非计划更换率90%。

其中因为辊缝超标的原因导致扇形段非计划下线49台，占非计划更换的74%，是导致扇形段非计划更换率高的主要原因。

同时由于辊缝超标导致铸坯低倍率仅88.9%，铸坯裂纹率达到10.2%。

2扇形段CARB 轴承损坏原因分析2.1扇形段辊缝超标原因分析下线检查辊缝超标的扇形段，发现其辊子中间有多个CARB 轴承损坏，从而造成辊缝超标的主要原因。

正常情况下CARB 轴承能自动导位，无论内外圈是否相对外圈有无轴向位移或不对中的情况，它都能使负荷平均作用在整个滚动体的位置上，同时其承载能力很高，即使在有角度误差或轴向位移的情况下，依然能可靠的运行且工作寿命长[1]。

2.2芯轴锁紧套对CARB 轴承的影响连铸机扇形段辊子原设计芯轴两端使用轴套定位，并用M6螺栓固定轴套，生产过程中，铸坯经过驱动辊转动拉出扇形段，如图1所示，扇形段整个辊系处于浮动状态，受芯轴弯曲变形、扇形段对弧精度误差、辊子受热膨胀等因素综合影响，辊套带动芯轴轴向窜动，CARB 轴承非挡环侧窜动量较大，M6螺栓受力过大崩断，造成了窜动超出CARB 轴承允许的最大轴向位移量，则轴承损坏。

浅谈辊压机主轴承的常见失效形式及其预防措施摘要：简要介绍辊压机主轴承的主要失效形式及其原因，并且提出了提高辊压机主轴承的主要措施和注意事项。

关键词：辊压机主轴承失效形式预防措施和注意事项由于辊压机在粉磨系统中有能耗低、效率高、噪音小等优点，所以水泥粉磨系统基本都采用了辊压机带球磨机的联合粉磨技术。

因此辊压机的运行是否正常已经成为保证水泥正常生产的必要条件。

在影响辊压机故障的诸多因素中，大约有40%的故障是因主轴承的损坏而造成的，所以在辊压机的设计、制造、安装和使用过程中，有必要不断探寻提高辊压机主轴承使用寿命的有效途径，提高设备运转率。

1．辊压机主轴承常见的失效形式及其原因：辊压机主轴承在使用过程中，由于很多原因造成其性能指标达不到使用要求，就产生了失效或损坏，常见的失效形式有疲劳剥落、磨损、塑性变形、腐蚀、烧伤、电腐蚀、保持架损坏等。

1.1疲劳剥落对于滚动轴承来说，主要是指接触疲劳，接触疲劳失效系指轴承工作表面受到交变应力的作用而产生的材料疲劳失效。

疲劳产生的原因错综复杂，有与轴承制造有关的因素，也有与轴承使用有关的因素。

1.1.1制造因素：（1）产品结构设计的影响。

产品的结构设计是根据使用性能目标值来确定的，这些目标值如载荷容量、寿命、精度、可靠性、振动、磨损、摩擦力矩等，在设计时，由于各种原因，会造成产品设计与使用的不适用或脱节，甚至偏离了目标值，这种情况很容易造成产品的早期失效。

（2）材料品质的影响。

轴承工作时，零件滚动表面承受周期性载荷或冲击载荷。

由于零件之间接触面积很小，因此，会产生极高的接触应力，在接触应力反复作用下，零件工作表面将产生接触疲劳而导致金属剥落。

其材料表面缺陷和内部缺陷都是造成轴承早期疲劳的主要原因，还有材料的纯洁度，其具体表现为钢中含氧量的多少及夹杂的数量、大小和分布也是原因之一。

（3）热处理质量的影响。

轴承热处理包括正火、退火、渗碳、淬火、回火、附加回火等。

其质量直接关系到后续的加工质量及产品的使用性能。
