制图与识图的基本知识

(3) 虚线与虚线、点画线、虚线点与其它线段相交时，应交 于线段处。实线与虚线连接时，则应留一间距。它们的 正确画法和错误画法如图所示。（图见后面 ）
(4) 点画线或双点画线的两端不应是点。 (5) 图线不得与文字、数字或符号重叠、相交。不可避免时，
应首先保证文字等的清晰。
图线画法
正确
错误
图线应用的正误对比
建筑制图与识图
第一章 建筑制图基本知识
第一节 绪论
（一）建筑制图课程的目的和任务
1、目的：掌握建筑制图与识图在建筑制图中的重要性 2、任务： （1）学习投影（主要是正投影法）的基本理论及其运用； （2）学习贯彻制图国家标准及其它有关规定； （3）培养绘制和阅读房屋建筑工程图样的基本能力； （4）培养空间想象能力和绘图技能； （5）培养计算机绘图的基本能力。
（四）三面正投影图的作图方法：
1、先画出 水平和 垂直十 字相交 线，表 示投影 轴；
2、根据三等的 关系，正立投影 图和水平投影图 的各个相应部分 用铅垂线对正 （等长）；正立 投影图和侧投影 图的各个相应部 分用水平线拉齐 （等高）
3、水平投影图和侧 投影图具有等宽的 关系，作图时先从O 点作一条向下斜的 45度线，然后在水 平投影图上向右引 水平线，交到45度 线后再向上引铅垂 线，把水平投影图 中的宽度反映到侧 投影中去。
1、长对正：正面投影 图和水平投影图左右 对正，长度相等；
2、高平齐：正面投影 图和侧面投影图上下 看齐，高度相等；
3、宽相等：水平投影 图和侧面投影图前后 对应，宽度相等。
（二）三面正投影的投影规律：
（三）三面正投影图的多样性：
由于物体的形状是多种 多样的，其中有些形状 复杂的物体，往往需要 更多的图来表示，但有 些形状简单的物体用一 个或两个图也能表示清 楚。如：圆管可用两个 图表示，圆柱、圆球用 一个图标明直径符号和 尺寸就能表示清楚，但 应注意的是，两个投影 图常常不能准确、肯定 地表现一个形体。因此， 制图或识图时一般都应 当把三个投影图综合对 照，当作一个整体来看。

2）尺寸线
（1）尺寸线应用细实线绘制，应与被注长度平行。图样本 身的任何图线均不得用作尺寸线。 （2）互相平行的尺寸线，应从被注写的图样轮廓线由近及 远整齐排列，较小尺寸应离轮廓线较近，较大尺寸应离轮 廓线较远。 （3）平行排列的尺寸线的间距，宜为7～10mm。 （4）根据个人习惯，尺寸线允许略微超出尺寸界线。
说明 轮廓线、 中心线不 能用作尺 寸线
正确
错误
不能用尺 寸界线作 尺寸线
说明
应将大尺寸标注在 外侧，小尺寸标在 内侧
正确
错误
尺寸线为水平线， 尺寸数字应在尺寸 线上方中部，尺寸 线为竖线，尺寸数 字应在尺寸线左侧
5.2
制图工具、仪器与用品
绘制工程图应掌握绘图工具和仪 器的正确使用方法，因为它是提高绘 图质量，加快绘图速度的前提。
5.绘图墨水笔
针管绘图笔如图所示，头部装有带通针的针管，类似自 来水笔，能吸存炭素墨水，使用较方便。针管笔分不同粗细型 号（0.1——1.2），可画出不同粗细的图线，通常用的笔尖有 粗（0.9㎜）、中（0.6㎜）、细（0.3㎜）三种规格，用来画 粗、中、细三种线型。
图 针管绘图笔
三、制图用品
常用的制图用品有：铅笔、小刀、橡皮、绘图墨水、 胶带纸、毛刷、建筑模板、擦线板等。
(b)
(c)
坡度的标注方法
坐标标注曲线尺寸
网络法标注曲线尺寸
桁架式结构单线图或管道单线图，尺寸数 字应注在图线一侧。不需画尺寸线和尺寸界线
(a)
(b)
单线图尺寸标注方法
等长尺寸简化标注方法
相同要素的尺寸标注方法
对称构件尺寸标注方法
相似构配件尺寸标注方法
构件编号
相似构配件尺寸表格式标注方法

分析建筑造型、空间层次、垂直交通等设计要点。
商业综合体结构、机电、装பைடு நூலகம்施工图识读
深入理解各专业图纸的协调与配合关系。
厂房车间图纸识读
厂房车间总平面图识读
了解厂区布局、车间位置、物流仓储等信息。
厂房车间建筑平面图识读
掌握车间内生产设备布局、工艺流程路线等。
厂房车间结构施工图识读
分析厂房结构类型、承重构件尺寸及配筋等信息。
图纸编号
为了方便管理和查找，建 筑图纸通常按照一定的编 号规则进行编号。
符号与标注识别
符号识别
建筑图纸中使用了大量的图形符 号，如表示墙体、门窗、设备等 的符号，需要熟悉这些符号的含
义。
标注识别
建筑图纸中的标注信息包括尺寸标 注、文字说明等，需要掌握标注的 识别方法和注意事项。
符号与标注的关系
符号和标注在建筑图纸中相互关联 ，共同构成了完整的工程信息。
几何图形在二维平面上的表现 基于投影原理，包括平行投影
和中心投影。
三视图
通过主视图、俯视图和左视图 三个方向的投影，完整表达三
维物体的形状和大小。
尺寸标注
在几何图形上标注尺寸，以表 达物体的实际大小。
透视和阴影表现技巧
透视原理
根据人眼观察物体的视觉原理，通过 线条的汇聚和消失点表现物体的空间 感和立体感。
典型构造节点详图识读方法
首先需要了解各个节点的位置和作用，然后仔细阅读图纸中的标注和说明，理解 各个部分的尺寸、形状、材料等具体要求。同时，还需要注意各个节点之间的连 接方式和相互关系，以确保施工的准确性和可靠性。
05
结构施工图识读与绘制
结构施工图概述
结构施工图内容
包括结构设计说明、结构平面布置图、构件 详图等。

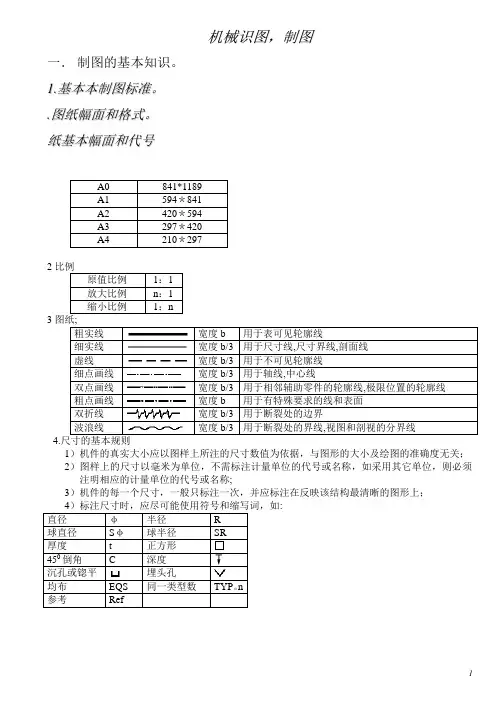

机械识图，制图一．制图的基本知识。

1.基本本制图标准。

.图纸幅面和格式。

纸基本幅面和代号A0 841*1189A1 594＊841A2 420＊594A3 297＊420A4 210＊2972比例原值比例1：1放大比例n：1缩小比例1：n3图纸;粗实线宽度b 用于表可见轮廓线细实线宽度b/3 用于尺寸线,尺寸界线,剖面线虚线宽度b/3 用于不可见轮廓线细点画线宽度b/3 用于轴线,中心线双点画线宽度b/3 用于相邻辅助零件的轮廓线,极限位置的轮廓线粗点画线宽度b 用于有特殊要求的线和表面双折线宽度b/3 用于断裂处的边界波浪线宽度b/3 用于断裂处的界线,视图和剖视的分界线4.尺寸的基本规则1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关；2）图样上的尺寸以毫米为单位，不需标注计量单位的代号或名称，如采用其它单位，则必须注明相应的计量单位的代号或名称;3）机件的每一个尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上；4）标注尺寸时，应尽可能使用符号和缩写词，如:直径φ半径R球直径Sφ球半径SR厚度t 正方形450倒角 C 深度沉孔或锪平埋头孔均布EQS 同一类型数TYP。

n参考Ref5.组成6。

标注方法及简化标注(附图）7.弧连接斜度2）锥度 222dD tg C -==α二. 投影的基本特性.5）中心投影法:光源较近6）平行投影法：投射中心无限运①正投影：投影方向与投影平面垂直②斜投影：投影方向与投影平面成一定的倾斜角2.1）立视图:正面，正立投影面V2）俯视图：水平面，水平投影面H3）侧视面：侧面，侧立投影面W4）投影轴：投影面之交线，OX、OY、OZ5）原点：三根投影轴相互垂直交为一点2、视图的“三等”规律：长对正、交平齐、高相等。

3、视图与物体之关系。

(第一角投影）1）主视图反映物体的上、下和左、右2）俯视图反映物体的左、右和前、后3）左视图反映物体的上、下和前、后4、投影的特性1）相拟性2）积聚性5、物体的截交线几何体被平面（称为截平面）截切，在其表面上产生的交线1）截交线是截平面与被截立体表面的共有线2）截交线是一个闭合的平面图形6、几何体的尺寸注法1）平面立体，一般标注长、宽、高三方面的尺寸2）正棱柱、正棱锥、标注高度及底部的外接圆直线3）圆柱、圆台，则标出高度和底圆直径4）球只标注其直径或半径7、轴测图1）概念：a．轴测图;b．轴测轴；c．轴间角；d．轴向伸缩系数2）正等测图①、三轴类角为1200②、伸缩系数为0.82，实际作图时取为13）斜二测图①、OX与OZ夹角为900，伸缩系数为1②、OY与OZ平角及DY与OX夹角为135°，伸缩系数为0.5③、图在OXY面上一中心线与OX夹角7°1ˊ8、组合体正形体分析法1）组合形式：①、叠加a．堆积（平面与平面）b．相切(平面、圆与圆）c．相贯（相交)②、切割③、综合（即有叠加，又有切割）2）组合体的画法①、三视图a．形体分析b．选择主视图（主要特征及正常位置）c．选比例定图幅d．布置视图e．绘制底稿1②、轴测图叠加法a．切割法3）组合体的尺寸注法①、定形尺寸,确定形状②、定位尺寸，确定相应位置③、总体尺寸，总体的长、宽、高④、合尺寸，与其它零件的配合情况4）尺寸基准①、定义：标注尺寸的起点②、确定:可选组合体的对称平面、底面、重要的端面以及回转体的轴线5）标注尺寸注意事项①、透彻分析结构形状，明确各组成部分之相对位置②、尺寸尽量集中，不要分散③、尺寸注在特征明显的视图上，并尽量避免注在虚线上④、避免尺寸、数字及轮廓相交，与两视图有关的尺寸最好注在面视图之间，便于看图。
