刚性接触网悬挂类型

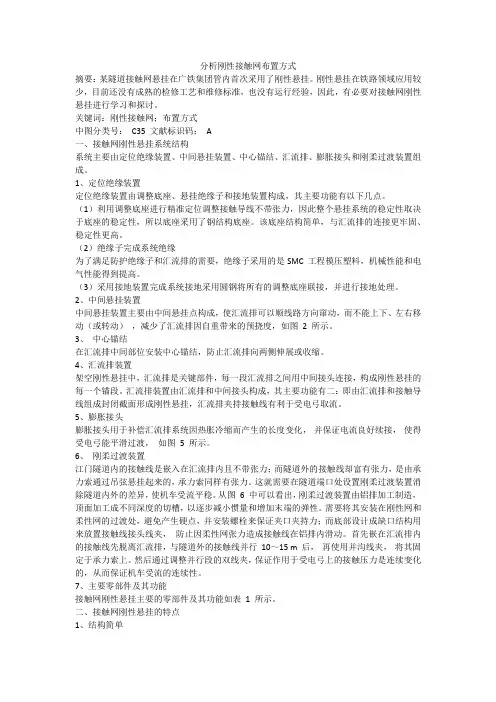

分析刚性接触网布置方式摘要：某隧道接触网悬挂在广铁集团管内首次采用了刚性悬挂。

刚性悬挂在铁路领域应用较少，目前还没有成熟的检修工艺和维修标准，也没有运行经验，因此，有必要对接触网刚性悬挂进行学习和探讨。

关键词：刚性接触网；布置方式中图分类号：C35 文献标识码：A一、接触网刚性悬挂系统结构系统主要由定位绝缘装置、中间悬挂装置、中心锚结、汇流排、膨胀接头和刚柔过渡装置组成。

1、定位绝缘装置定位绝缘装置由调整底座、悬挂绝缘子和接地装置构成，其主要功能有以下几点。

（1）利用调整底座进行精准定位调整接触导线不带张力，因此整个悬挂系统的稳定性取决于底座的稳定性，所以底座采用了钢结构底座。

该底座结构简单，与汇流排的连接更牢固、稳定性更高。

（2）绝缘子完成系统绝缘为了满足防护绝缘子和汇流排的需要，绝缘子采用的是SMC 工程模压塑料，机械性能和电气性能得到提高。

（3）采用接地装置完成系统接地采用圆钢将所有的调整底座联接，并进行接地处理。

2、中间悬挂装置中间悬挂装置主要由中间悬挂点构成，使汇流排可以顺线路方向窜动，而不能上下、左右移动（或转动），减少了汇流排因自重带来的预挠度，如图2 所示。

3、中心锚结在汇流排中间部位安装中心锚结，防止汇流排向两侧伸展或收缩。

4、汇流排装置架空刚性悬挂中，汇流排是关键部件，每一段汇流排之间用中间接头连接，构成刚性悬挂的每一个锚段。

汇流排装置由汇流排和中间接头构成，其主要功能有二：即由汇流排和接触导线组成封闭截面形成刚性悬挂，汇流排夹持接触线有利于受电弓取流。

5、膨胀接头膨胀接头用于补偿汇流排系统因热胀冷缩而产生的长度变化，并保证电流良好续接，使得受电弓能平滑过渡，如图5 所示。

6、刚柔过渡装置江门隧道内的接触线是嵌入在汇流排内且不带张力；而隧道外的接触线却富有张力，是由承力索通过吊弦悬挂起来的，承力索同样有张力。

这就需要在隧道端口处设置刚柔过渡装置消除隧道内外的差异，使机车受流平稳。

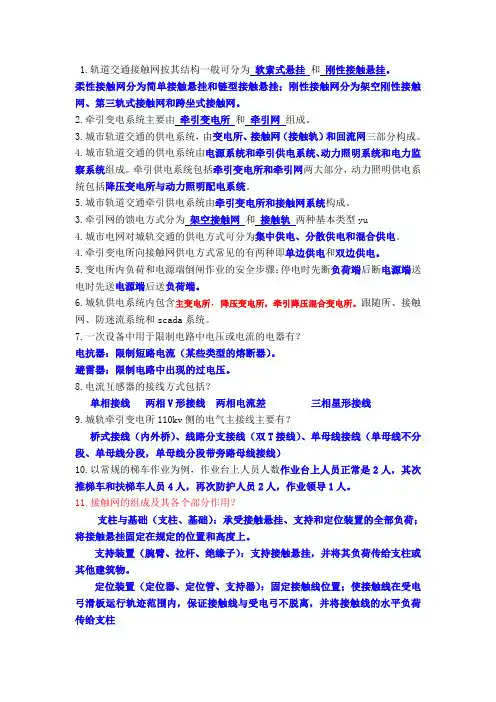

1.轨道交通接触网按其结构一般可分为软索式悬挂和刚性接触悬挂。

柔性接触网分为简单接触悬挂和链型接触悬挂；刚性接触网分为架空刚性接触网、第三轨式接触网和跨坐式接触网。

2.牵引变电系统主要由牵引变电所和牵引网组成。

3.城市轨道交通的供电系统，由变电所、接触网（接触轨）和回流网三部分构成。

4.城市轨道交通的供电系统由电源系统和牵引供电系统、动力照明系统和电力监察系统组成。

牵引供电系统包括牵引变电所和牵引网两大部分，动力照明供电系统包括降压变电所与动力照明配电系统。

5.城市轨道交通牵引供电系统由牵引变电所和接触网系统构成。

3.牵引网的馈电方式分为架空接触网和接触轨两种基本类型yu4.城市电网对城轨交通的供电方式可分为集中供电、分散供电和混合供电。

4.牵引变电所向接触网供电方式常见的有两种即单边供电和双边供电。

5.变电所内负荷和电源端倒闸作业的安全步骤：停电时先断负荷端后断电源端送电时先送电源端后送负荷端。

6.城轨供电系统内包含主变电所，降压变电所，牵引降压混合变电所。

跟随所、接触网、防迷流系统和scada系统。

7.一次设备中用于限制电路中电压或电流的电器有？电抗器：限制短路电流（某些类型的熔断器）。

避雷器：限制电路中出现的过电压。

8.电流互感器的接线方式包括？单相接线两相V形接线两相电流差三相星形接线9.城轨牵引变电所110kv侧的电气主接线主要有？桥式接线（内外桥）、线路分支接线（双T接线）、单母线接线（单母线不分段、单母线分段，单母线分段带旁路母线接线）10.以常规的梯车作业为例，作业台上人员人数作业台上人员正常是2人，其次推梯车和扶梯车人员4人，再次防护人员2人，作业领导1人。

11.接触网的组成及其各个部分作用？支柱与基础（支柱、基础）：承受接触悬挂、支持和定位装置的全部负荷；将接触悬挂固定在规定的位置和高度上。

支持装置（腕臂、拉杆、绝缘子）：支持接触悬挂，并将其负荷传给支柱或其他建筑物。

定位装置（定位器、定位管、支持器）：固定接触线位置；使接触线在受电弓滑板运行轨迹范围内，保证接触线与受电弓不脱离，并将接触线的水平负荷传给支柱接触悬挂（接触线、吊弦、承力索、坠陀补偿）：将电能传给电力机车。

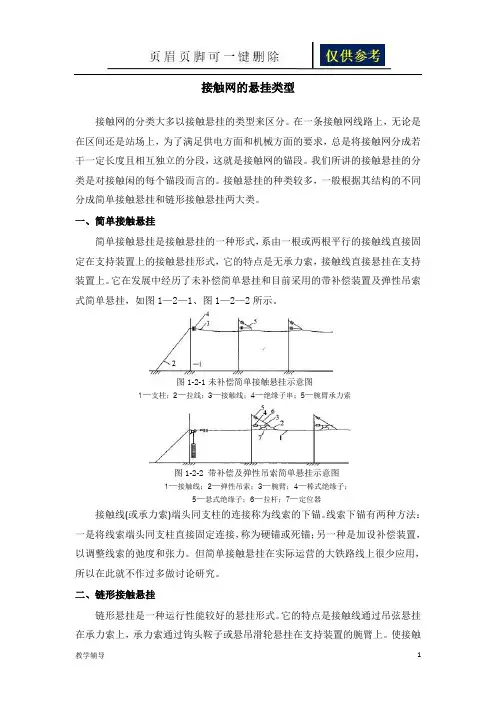

接触网的悬挂类型接触网的分类大多以接触悬挂的类型来区分。

在一条接触网线路上，无论是在区间还是站场上，为了满足供电方面和机械方面的要求，总是将接触网分成若干一定长度且相互独立的分段，这就是接触网的锚段。

我们所讲的接触悬挂的分类是对接触闲的每个锚段而言的。

接触悬挂的种类较多，一般根据其结构的不同分成简单接触悬挂和链形接触悬挂两大类。

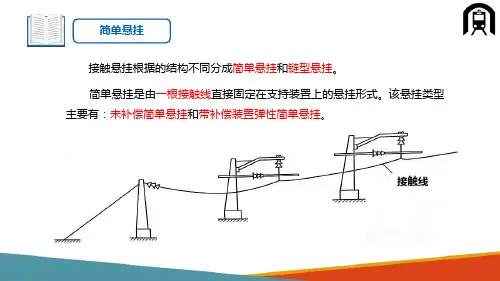

一、简单接触悬挂简单接触悬挂是接触悬挂的一种形式，系由一根或两根平行的接触线直接固定在支持装置上的接触悬挂形式，它的特点是无承力索，接触线直接悬挂在支持装置上。

它在发展中经历了未补偿简单悬挂和目前采用的带补偿装置及弹性吊索式简单悬挂，如图1—2—1、图1—2—2所示。

接触线(或承力索)端头同支柱的连接称为线索的下锚。

线索下锚有两种方法：一是将线索端头同支柱直接固定连接，称为硬锚或死锚；另一种是加设补偿装置，以调整线索的弛度和张力。

但简单接触悬挂在实际运营的大铁路线上很少应用，所以在此就不作过多做讨论研究。

二、链形接触悬挂链形悬挂是一种运行性能较好的悬挂形式。

它的特点是接触线通过吊弦悬挂在承力索上，承力索通过钩头鞍子或悬吊滑轮悬挂在支持装置的腕臂上。

使接触图1-2-1未补偿简单接触悬挂示意图1—支柱；2—拉线；3—接触线；4—绝缘子串；5—腕臂承力索图1-2-2 带补偿及弹性吊索简单悬挂示意图1—接触线；2—弹性吊索；3—腕臂；4—棒式绝缘子；5—悬式绝缘子；6—拉杆；7—定位器线在不增加支柱的情况下增加了悬挂点，通过调整吊弦长度使接触线在整个跨距内对轨面的高度基本保持一致。

减小了接触线在跨距中的弛度，改善了弹性，增加了悬挂重量，提高了稳定性，可以满足电力机车高速运行取流的要求。

链形悬挂分类方法较多，按悬挂链数的多少可分为单链形、双链形和多链形(又称三链形)。

目前我国采用单链形悬挂，乐昌网工区也是采用这种单链形悬挂。

如图1—2—3所示。

双链形悬挂的接触线经短吊弦悬挂在辅助吊索上，辅助吊索又通过吊弦悬挂在承力索上，如图1—2—4所示。

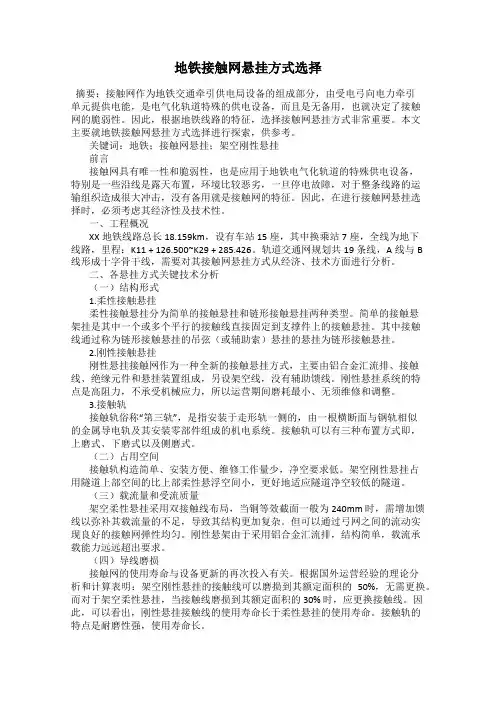

地铁接触网悬挂方式选择摘要：接触网作为地铁交通牵引供电局设备的组成部分，由受电弓向电力牵引单元提供电能，是电气化轨道特殊的供电设备，而且是无备用，也就决定了接触网的脆弱性。

因此，根据地铁线路的特征，选择接触网悬挂方式非常重要。

本文主要就地铁接触网悬挂方式选择进行探索，供参考。

关键词：地铁；接触网悬挂；架空刚性悬挂前言接触网具有唯一性和脆弱性，也是应用于地铁电气化轨道的特殊供电设备，特别是一些沿线是露天布置，环境比较恶劣，一旦停电故障，对于整条线路的运输组织造成很大冲击，没有备用就是接触网的特征。

因此，在进行接触网悬挂选择时，必须考虑其经济性及技术性。

一、工程概况XX地铁线路总长18.159km，设有车站 15 座，其中换乘站 7座，全线为地下线路，里程：K11 + 126.500~K29 + 285.426。

轨道交通网规划共19 条线，A线与B线形成十字骨干线，需要对其接触网悬挂方式从经济、技术方面进行分析。

二、各悬挂方式关键技术分析（一）结构形式1.柔性接触悬挂柔性接触悬挂分为简单的接触悬挂和链形接触悬挂两种类型。

简单的接触悬架挂是其中一个或多个平行的接触线直接固定到支撑件上的接触悬挂。

其中接触线通过称为链形接触悬挂的吊弦（或辅助索）悬挂的悬挂为链形接触悬挂。

2.刚性接触悬挂刚性悬挂接触网作为一种全新的接触悬挂方式，主要由铝合金汇流排、接触线、绝缘元件和悬挂装置组成，另设架空线，没有辅助馈线。

刚性悬挂系统的特点是高阻力，不承受机械应力，所以运营期间磨耗最小、无须维修和调整。

3.接触轨接触轨俗称“第三轨”，是指安装于走形轨一侧的，由一根横断面与钢轨相似的金属导电轨及其安装零部件组成的机电系统。

接触轨可以有三种布置方式即，上磨式、下磨式以及侧磨式。

（二）占用空间接触轨构造简单、安装方便、维修工作量少，净空要求低。

架空刚性悬挂占用隧道上部空间的比上部柔性悬浮空间小，更好地适应隧道净空较低的隧道。

（三）载流量和受流质量架空柔性悬挂采用双接触线布局，当铜等效截面一般为240mm 时，需增加馈线以弥补其载流量的不足，导致其结构更加复杂。

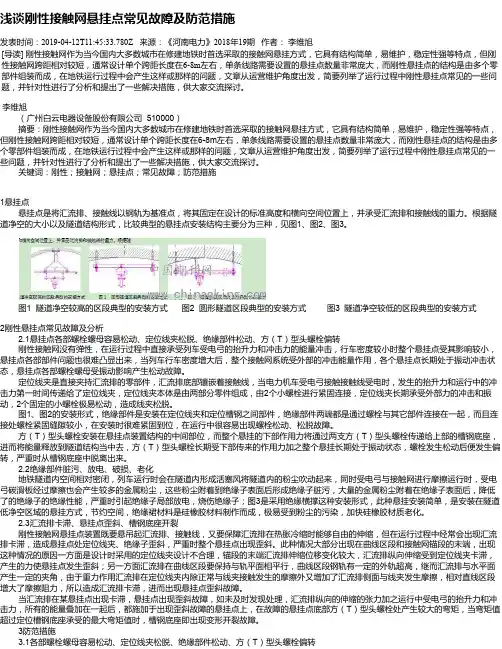

浅谈刚性接触网悬挂点常见故障及防范措施发表时间：2019-04-12T11:45:33.780Z 来源：《河南电力》2018年19期作者：李维旭[导读] 刚性接触网作为当今国内大多数城市在修建地铁时首选采取的接触网悬挂方式，它具有结构简单，易维护，稳定性强等特点，但刚性接触网跨距相对较短，通常设计单个跨距长度在6-8m左右，单条线路需要设置的悬挂点数量非常庞大，而刚性悬挂点的结构是由多个零部件组装而成，在地铁运行过程中会产生这样或那样的问题，文章从运营维护角度出发，简要列举了运行过程中刚性悬挂点常见的一些问题，并针对性进行了分析和提出了一些解决措施，供大家交流探讨。

李维旭（广州白云电器设备股份有限公司 510000）摘要：刚性接触网作为当今国内大多数城市在修建地铁时首选采取的接触网悬挂方式，它具有结构简单，易维护，稳定性强等特点，但刚性接触网跨距相对较短，通常设计单个跨距长度在6-8m左右，单条线路需要设置的悬挂点数量非常庞大，而刚性悬挂点的结构是由多个零部件组装而成，在地铁运行过程中会产生这样或那样的问题，文章从运营维护角度出发，简要列举了运行过程中刚性悬挂点常见的一些问题，并针对性进行了分析和提出了一些解决措施，供大家交流探讨。

关键词：刚性；接触网；悬挂点；常见故障；防范措施1悬挂点悬挂点是将汇流排、接触线以钢轨为基准点，将其固定在设计的标准高度和横向空间位置上，并承受汇流排和接触线的重力。

根据隧道净空的大小以及隧道结构形式，比较典型的悬挂点安装结构主要分为三种，见图1、图2、图3。

图1 隧道净空较高的区段典型的安装方式图2 圆形隧道区段典型的安装方式图3 隧道净空较低的区段典型的安装方式2刚性悬挂点常见故障及分析2.1悬挂点各部螺栓螺母容易松动、定位线夹松脱、绝缘部件松动、方（T）型头螺栓偏转刚性接触网没有弹性，在运行过程中直接承受列车受电弓的抬升力和冲击力的能量冲击，行车密度较小时整个悬挂点受其影响较小，悬挂点各部部件问题也很难凸显出来，当列车行车密度增大后，整个接触网系统受外部的冲击能量作用，各个悬挂点长期处于振动冲击状态，悬挂点各部螺栓螺母受振动影响产生松动故障。

刚性接触网的特点及应用（作者单位：合肥市轨道交通集团有限公司）一、刚性接触网组成部分及关键部件刚性接触网是接触网中的一种接触悬挂方式，刚性接触网的组成部分：悬挂支撑装置、绝缘子、汇流排、导线等等。

汇流排夹持接触线并通过悬挂支撑装置悬挂安装在地铁隧道上方，共同担负着地铁沿线的输电功能。

“Π”型汇流排是目前地铁刚性接触网应用最广泛的汇流排型号，具有稳定性好、载流截面积大的优势。

刚性接触网为地铁列车提供电能，因此接触网线路的连续性及机械特性就显得尤其的重要。

锚段关节、线岔、分段绝缘器，是刚性接触网系统的关节部分，通过这些关节的部分将相邻分区的锚段进行有序的连接，形成具有连贯性的接触网线路。

二、地铁接触网的可靠性分析地铁刚性架空式接触网应用较早，在六十年代初期，日本就曾使用刚性架空式接触网解决市郊地铁供电联运问题，通过刚性接触网与第三轨相结合，实现地铁供电系统的连接，促进电气化铁路的发展。

在刚性架空式接触网运用初级阶段，其目的主要是解决隧道净空不足、频繁发生断电移动等问题。

但是，随着城市地铁技术水平的不断发展，地铁刚性架空式接触网得到改进，将带有接触导线的铝合金汇流排安装在隧道顶部的绝缘支持装置上，实现电气化连通，而且，其具有安全性高、可靠性强、维修方便、载流量大等优点。

地铁接触网在布置方式上分为两大类，包括地铁第三轨和架空式，其中架空式接触网又包括柔性悬挂接触网和刚性悬挂接触网两种，其中刚性悬挂接触网应用最为广泛。

刚性接触网的无补偿张力，且无汇流排断裂和接触线断开的情况，因此避免了类似柔性悬挂的烧融、不均匀磨损、钻弓、接触线缺陷、高温软化等断线事故。

刚性悬挂中所出的都是点故障，影响范围小，处理简单。

柔性悬挂出现故障的处理：柔性悬挂存在张力，有断线可能，一旦发生故障，短时间难以迅速恢复，尤其是在拆卸一个锚段的接触网时施工难度较大。

在维修障锚段的时候需要对两端都进行拆卸，每个悬挂点都需要拆卸过程，拆卸不彻底会造成连锁故障，扩大故障范围；刚性悬挂故障时与隧道内其他线路基本不互相干扰，尤其是更换接触线时，由于刚性接触网的点故障特性，可以对接触线一段一段的进行更换，无张力支撑，大大缩短维修工期；刚性悬挂接触网在轻微磨损时车辆仍可以低速继续运行；刚性悬挂接触网可加装防雨罩对接触线进行防雨防水保护，避免接触线腐蚀，导致断线断网的事故发生；刚性悬挂接触网的跨距小，移动量小，变形量小，带点部件发生对地短路故障的概率小。

For personal use only in study and research; notfor commercial use刚性接触刚性悬挂,以及工程中的注意事项1 刚性悬挂接触网的结构和特点刚性悬挂接触网主要有铝合金汇流排、接触线、绝缘元件和悬挂装置组成,如图1 。

其中铝合金汇流排既作为固定接触线的嵌体,同时又作为导电截面的一部分。

这种悬挂方式根据线路通过能力及电流量的大小,又有单接触线式和双接触线式两种。

根据铝合金汇流排截面的不同又分为T 型与Π型两种。

Π型结构的刚性悬挂特点是:其一, 便于安装和架设,在架设接触线时,使用专用滑动式镶线车,利用Π型结构的弹性力可使接触线嵌入虎口槽内;其二,结构稳定,接触线是靠两侧夹持力固定的,因此运行稳定性好。

在欧洲刚性接触网中多用Π型铝合金汇流排的形式。

我国目前采用的就是这种形式。

单根接触线汇流排目前有两种类型: 一种为高80 mm 的PAC80 型, 另一种为高110 mm 的PAC110 型。

其中PAC110 型的截面积为2 213 mm2 , 每节长12 m。

目前在广州采用的是PAC110 型。

图1 刚性悬挂结构示意图刚性接触网具有结构紧凑、无断线隐患、可靠少、费用较低等特点,但是它的施工难度比柔性接性高、导线磨耗均匀、安装精度要求高、维护工作量触网大。

刚性接触网的允许速度一般为80～120 km/ h 。

2 施工过程由于刚性悬挂接触网系统的安装精度比柔性悬挂接触网系统的安装精度高,调节范围小,因此在进行刚性悬挂接触线的安装时,从施工测量开始到刚性悬挂接触线调整到位,要严格控制每一道工序的施工质量,实现一次安装到位。

2. 1 施工测量(1) 起测点的确定在进行刚性接触悬挂施工测量前,应先确定起测点,然后再进行纵向、横向测量。

测量起点的选择原则是:测量工作可从已铺设标准轨道的任一车站或区间内开始,测量长度应为一个以上的刚性悬挂段;也可从刚性悬挂段锚段关节的第一个定位点开始;有绝缘锚段关节区段应从绝缘关节处开始起测。
