发那科机器人备份和恢复操作

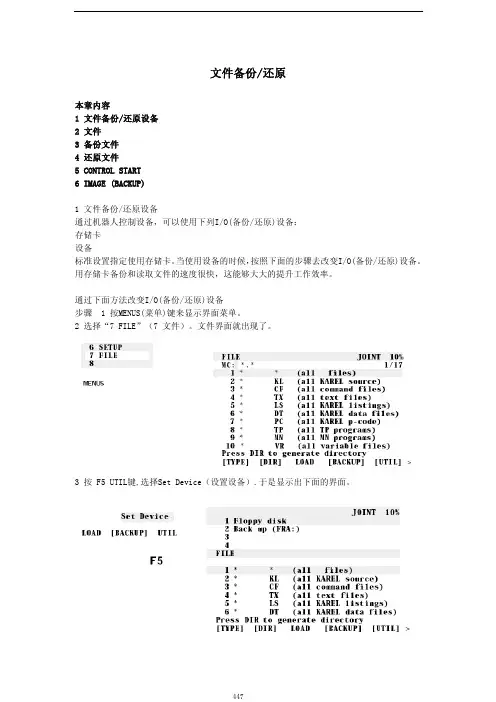

文件备份/还原本章内容1 文件备份/还原设备2 文件3 备份文件4 还原文件5 CONTROL START6 IMAGE (BACKUP)1 文件备份/还原设备通过机器人控制设备，可以使用下列I/O(备份/还原)设备：存储卡设备标准设置指定使用存储卡。

当使用设备的时候，按照下面的步骤去改变I/O(备份/还原)设备。

用存储卡备份和读取文件的速度很快，这能够大大的提升工作效率。

通过下面方法改变I/O(备份/还原)设备步骤 1 按MENUS(菜单)键来显示界面菜单。

2 选择“7 FILE”（7 文件）。

文件界面就出现了。

3 按 F5 UTIL键,选择Set Device（设置设备）.于是显示出下面的界面。

4 选择使用的I/O(备份/还原)设备。

当前选择的I/O(备份/还原)设备的缩写会出现在屏幕的左上角。

缩写 I/O(备份/还原)设备MC： 存储卡FLPY：设备FRA：在控制器里用来自动备份F-ROM的区域存储卡可以使用flash ATA存储卡和SRAM存储卡。

图8－1 插入内存卡当使用存储卡时，按照改变I/O(备份/还原)设备的说明来选择存储卡。

2 文件文件是在R--J3iMODEL B控制器的存储器中的一个存储设备。

使用的文件主要有下列类型： 程序文件(*.TP)缺省的逻辑文件(*.DF)系统文件(*.SV) 用于储存系统的设置值。

备份/还原(I/O)配置数据文件(*.IO) 用于储存备份/还原(I/O)配置的设置值。

数据文件(*.VR) 用于储存数据，比如一个寄存器数据。

2.1 程序文件程序文件(*.,MN)包含一系列用于机器人的指令。

这些指令被称为程序指令。

程序指令包括控制机器人操作，外围设备和每个应用。

程序文件被自动的存储在控制器的C-MOS RAM当中。

程序文件的目录被显示在程序选择界面当中（“SELECT”）。

注意提示 程序文件的目录不会被显示在文件界面中。

文件界面使你能够选择存储着所需文件的外部存储器设备，并对这些文件进行操作。

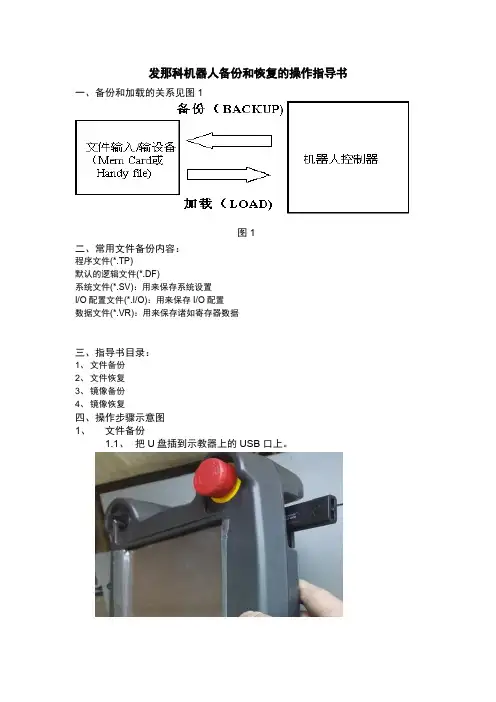

发那科机器人备份和恢复的操作指导书一、备份和加载的关系见图1图1二、常用文件备份内容：程序文件(*.TP)默认的逻辑文件(*.DF)系统文件(*.SV)：用来保存系统设置I/O配置文件(*.I/O)：用来保存I/O配置数据文件(*.VR)：用来保存诸如寄存器数据三、指导书目录：1、文件备份2、文件恢复3、镜像备份4、镜像恢复四、操作步骤示意图1、文件备份1.1、把U盘插到示教器上的USB口上。

1.2、按MENU键,显示菜单.1.3、选择文件1.4、按ENTER1.5、选择工具1.6、选择切换设备，按enter，进入如下界面1.7、选择TP上的USB（UT1：）1.8、按ENTER进入如下界面，1.9、然后按工具1.10、选择创建目录1.11、按ENTER，进入如下画面1.12、创建备份的文件夹名称，或者直接进入U盘本来就有的文件夹下图是新建了一个“20170331”的文件夹1.13、输入完成后，按enter1.14、按备份，进入如下1.15、选择以上所有，按ENTER1.16、屏幕会出现2次类似“删除….？”的字样，按是即可。

1.17、屏幕会显示“正在备份….”的字样，1.18、备份完成后，会显示下面1.19、备份就完成了。

2. 加载部分文件或者全部恢复2.1、设备关机2.2、把U盘插到示教器上的USB口上。

2.3、同时一直按住PREV前一页+NEXT下一页，不要松开2.4、设备开机（不能松开手指）2.5、直到出现CONFIGURATION MENU 菜单，松开手指2.6、系统会停止在如下画面2.7、输入3选择CONTROLLED START，按ENTER.2.8、系统会自动处理2.9、进入CONTROLLED START模式后，画面如下：2.10、按MENU键,显示菜单，选择文件2.11、按ENTER进入如下：2.12、确认一下当前目录是以上所有备份的文件夹，不是的话，通过选择上一层目录进行查找2.13、找到那个以上所有备份的文件夹（如下图是20170331的文件夹）2.14、按enter进入2.15、然后选择需要载入的文件后，按加载。

.发那科机器人备份和恢复的操作指导书一、备份和加载的关系见图1图 1二、常用文件备份容：程序言件 (*.TP)默认的逻辑文件(*.DF)系统文件 (*.SV) ：用来保留系统设置I/O 配置文件 (*.I/O)：用来保留I/O 配置数据文件 (*.VR) ：用来保留诸如寄存器数据三、指导书目录：1、文件备份2、文件恢复3、镜像备份4、镜像恢复四、操作步骤表示图1、文件备份1.1 、把 U 盘插到示教器上的USB口上。

1.2 、按 MENU键,显示菜单.1.3 、选择文件1.4 、按 ENTER 1.5 、选择工具1.6 、选择切换设施，按enter ，进入以下界面1.7 、选择 TP 上的 USB〔UT1：〕1.8 、按 ENTER进入以下界面，1.9 、而后按工具1.10 、选择创办目录1.11 、按ENTER，进入以下画面1.12 、创办备份的文件夹名称，或许直接进入U 盘原来就有的文件夹以下图是新建了一个“ 20210331〞的文件夹1.13 、输入达成后，按enter1.14 、按备份，进入以下1.15 、选择以上所有，按ENTER1.16 、屏幕会出2次似“ 除⋯.？〞的字，按是即可。

1.17 、屏幕会示“正在份⋯. 〞的字，1.18 、份达成后，会示下边1.19 、备份就达成了。

2.加载局部文件或许所有恢复2.1 、设施关机2.2 、把 U 盘插到示教器上的USB口上。

2.3 、同时向来按住 PREV前一页 +NEXT下一页，不要松开2.4 、设施开机〔不可以松开手指〕2.5 、直到出现 CONFIGURATION MENU菜单，松开手指2.6 、系统会停止在以下画面2.7 、输入 3 选择 CONTROLLED START，按 ENTER.2.8 、系统会自动办理2.9 、进入 CONTROLLED START模式后，画面以下：2.10 、按MENU键,显示菜单，选择文件2.11 、按ENTER进入以下：2.12 、确认一下目前目录是以上所有备份的文件夹，不是的话，经过选择上一层目录进行查找2.13 、找到那个以上所有备份的文件夹〔以以下图是20210331的文件夹〕2.14 、按enter进入2.15 、而后选择需要载入的文件后，按加载。

使用 FANUC 存储卡可以省去麻烦的电脑数据传输，在也不用为传输软件的不兼容和数据线经常损坏而烦恼。在也不用在运行大型程序时，担心系统内存不够。在也不用拿着电脑在数控机床现场 来回穿梭而疲惫。 【主要功能】 1.可以备份和传输系统参数、刀补，梯形图等 2.可以进行程序的传输(将卡上的程序传输到 CNC 系统上和将 CNC 系统上的程序传输到卡上） 3.可以进行 DNC 在线加工 4.可以当 U 盘来使用 【友情提示】 由于 128M、256M 容量的 CF 卡目前已断货（厂家停止生产），市场出售的 CF 卡容量为 512M 价格 400 元左右，如果客户要求开普通发票，供货会要求额外加 6％的税款。
FANUC 使用存储卡数据备份和恢复的使用

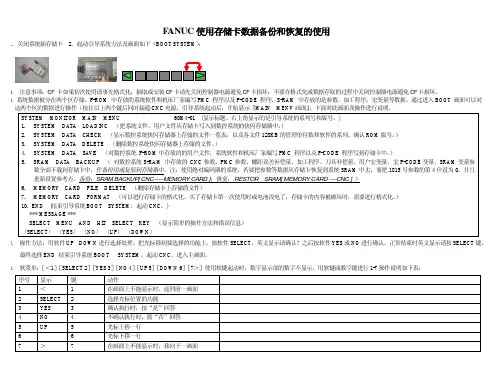

1．关闭系统插存储卡 2．起动引导系统方法及画面如下（BOOT SYSTEM） ：
