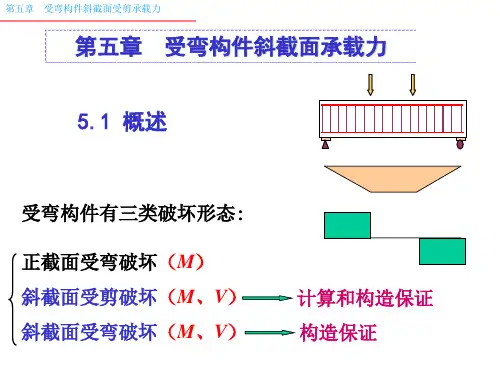

西南交大《混凝土结构设计原理》第五章受弯构件斜截面强度计算课堂笔记主要内容斜截面受力特点及破坏形态影响斜截面受剪承载力的计算公式斜截面受剪承载力就是的方式和步骤梁内钢筋的构造要求学习要求1、了解无腹梁裂缝出现前后的应力状态2、理解梁沿斜截面剪切破坏的三种主要形态以及影响斜截面受承载力的主要因素3、熟练掌握斜截面受剪承载力的计算方法4、能正确画出抵抗弯截图5、理解纵向钢筋弯起和截断时的构造规定并在设计中运用重点难点1、梁沿斜截面剪切破坏的三种主要形态2、斜截面受承载力的计算方法(包括计算公式、适用范围和计算步骤等)3、抵抗弯矩图的画法以及纵向受力钢筋弯起和截断的构造要求其中3 既是重点也是难点一、斜截面受力特点及破坏形态受弯构件在荷载作用下，截面除产生弯矩M夕卜，常常还产生剪力V，在剪力和弯矩共同作用的剪弯区段，产生斜裂缝，如果斜截面承载力不足，可能沿斜裂缝发生斜截面受剪破坏或斜截面受弯破坏。
因此，还要保证受弯构件斜截面承载力，即斜截面受剪承载力和斜截面受弯承载力。
工程设计中，斜截面受剪承载力是由抗剪计算来满足的，斜截面受弯承载力则是通过构造要求来满足的。
(一)无腹筋梁斜裂缝出现前、后的应力状态1、斜裂缝开裂前的应力分析承受集中荷载P 作用的钢筋混凝土简支梁，当荷载较小时混凝土尚未开裂，钢筋混凝土梁基本上处于弹性工作阶段，故可按材料力学公式来分析其应力。
但钢筋混凝土构件是由钢筋和混凝土两种材料组成，因此应先将两种材料换算成同一种材料，通常将钢筋换算成“等效混凝土”，钢筋按重心重合、面积扩大E s/E c倍换算为等效混凝土面积，将两种材料的截面视为单一材料(混凝土)的截面，即可直接应用材料力学公式。
梁的剪弯区段截面的任一点正应力b和剪应力T可按下列公式计算：正应力 b =My o/I o剪应力t =Vs0/I 0b式中I o—换算截面的惯性矩；y o --- 所求应力点到换算截面形心轴的距离；s0--- 所求应力的一侧对换算截面形心的面积矩；b --- 梁的宽度；M--- 截面的弯矩值；V--- 截面的剪力值；在正应力和剪应力共同作用下，产生的主拉应力和主压应力，可按下式求得：主拉应力b tp =b /2+[( b /2) 2+t 2] 1/2主压应力 b tp= b /2-[( b/2) 2+t 2] 1/2主应力作用方向与梁纵轴的夹角 a =1/2arctan(-2 T / b )2、斜裂缝的形成由于混凝土抗拉强度很低，随着荷载的增加，当主应力超过混凝土复合受力下的抗拉强度时，就会出现与主拉应力轨迹线大致垂直的裂缝。
混凝土结构设计原理梁兴文史庆轩主编第五章习题答案1. 引言本文档是针对《混凝土结构设计原理》一书中第五章的习题进行解答的文档。
第五章主要涵盖了混凝土结构设计的基本原理和方法，包括梁的设计原理和计算方法。
本文档将从题目1开始逐题解答，帮助读者更好地理解和掌握梁的设计原理。
2. 习题解答2.1 题目1题目描述：一根混凝土梁的截面为矩形，宽度为b=200mm，高度为h=400mm，试计算该梁的截面面积和惯性矩。
解答：根据题目描述，梁的截面为矩形，宽度b=200mm，高度h=400mm。
1.计算截面面积：截面面积的计算公式为：$A = b \\times h$，代入数据得：$A = 200 \\times 400 = 80,000 mm^2$。
因此，该梁的截面面积为80,000平方毫米。
2.计算惯性矩：矩形截面的惯性矩的计算公式为：$I = \\frac{b \\timesh^3}{12}$，代入数据得：$I = \\frac{200 \\times 400^3}{12} = 21,333,333.33 mm^4$。
因此，该梁的惯性矩为21,333,333.33平方毫米。
2.2 题目2题目描述：一根混凝土梁的跨度为L=6m，采用简支边界条件，试计算该梁的最大弯矩和最大剪力。
解答：根据题目描述，梁的跨度为L=6m，边界条件为简支。
1.计算最大弯矩：最大弯矩的计算公式为：$M_{max} = \\frac{wL^2}{8}$，其中w为单位长度荷载。
由于题目未给出单位长度荷载，故无法计算最大弯矩。
2.计算最大剪力：最大剪力的计算公式为：$V_{max} = \\frac{wL}{2}$。
同样由于未给出单位长度荷载，无法计算最大剪力。
因此，无法计算该梁的最大弯矩和最大剪力。
2.3 题目3题目描述：一根混凝土梁的截面为T形，底宽度为b=300mm，顶宽度为B=500mm，高度为h=600mm，试计算该梁的截面面积和惯性矩。
〔说明〕钢筋分项工程是普通钢筋进场检验、钢筋加工、钢筋连接、钢筋安装等一系列技术工作和完成实体的总称。
钢筋分项工程所含的检验批可根据施工工序和验收的需要确定。
5 钢筋分项工程5.1 一般规定5.1.1浇筑混凝土之前，应进行钢筋隐蔽工程验收，隐蔽工程验收应包括下列主要内容：1 纵向受力钢筋的牌号、规格、数量、位置；2 钢筋的连接方式、接头位置、接头质量、接头面积百分率、搭接长度、锚固方式及锚固长度；3 箍筋、横向钢筋的牌号、规格、数量、间距，位置、箍筋弯钩的弯折角度及平直段长度；4 预埋件的规格、数量、位置。
〔说明〕钢筋隐蔽工程反映钢筋分项工程施工的综合质量，在浇筑混凝土之前验收是为了确保受力钢筋等的加工、连接、安装满足设计要求。
钢筋隐蔽工程验收可与钢筋分项工程验收同时进行。
钢筋验收时，首先检查钢筋牌号、规格、数量，再检查位置偏差，不允许钢筋间距累计正偏差后造成钢筋数量减少。
5.1.2钢筋、成型钢筋进场检验，当满足下列条件之一时，其检验批容量可扩大一倍：1 获得认证的钢筋、成型钢筋；2 同一厂家、同一牌号、同一规格的钢筋，连续三批均一次检验合格。
3 同一厂家、同一牌号、同一钢筋来源的成型钢筋，连续三批均一次检验合格…说明‟本条规定对于通过产品认证的钢筋及生产质量稳定的钢筋、成型钢筋，在进场检验时，可比常规检验批数量扩大一倍。
旨在鼓励使用通过产品认证的材料或选取质量稳定的生产厂家的产品。
5.2 材料主控项目5.2.1钢筋进场时，应按国家现行相关标准的规定抽取试件作屈服强度、抗拉强度、伸长率、弯曲性能和重量偏差检验，检验结果应符合相应标准的规定。
检查数量：按进场批次和产品的抽样检验方案确定。
检验方法：检查质量证明文件和抽样检验报告。
…说明‟钢筋的进场检验，应按照现行国家标准《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB1499.1、《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB1499.2规定的组批规则、取样数量和方法进行检验，检验结果应符合上述标准的规定。
第五章习题参考答案习题1. 已知柱截面尺寸b ×h =350mm×350mm ，柱的计算长度m 50=l ，轴向力设计值N ＝1600kN 。
混凝土，纵向受力钢筋为HRB400级，试计算其配筋。
解：由题意知：2c N/mm 9.11=f ，2y y N/mm 360='=f f3.14350/5000/0==b l ，查表得：913.0=ϕ23y c s mm 5.13953603503509.11913.09.01016009.0=⨯⨯-⨯⨯='-='f A f N A ϕ选配纵筋8C 16，实配纵筋面积A s ′=1608mm 2ρ′= %31.13503501608'=⨯=A A s >ρ′min =0.6%， 满足配筋率要求。
按构造要求，选配箍筋A 8@200。
习题2. 现浇圆形截面柱，其计算长度m 3.40=l ，承受设计轴向力N =2100kN ，混凝土采用C20，纵筋采用6根直径为20mm 的HRB335钢筋，螺旋箍筋用HPB300级，若柱截面直径为400mm 时，试求柱螺旋箍筋用量。
解：由题意知，该柱需配螺旋箍筋。
基本参数：2c N/mm 6.9=f ，HRB335，2y y N/mm 300='=f f ，HPB300,2y y N/mm 270='=f f ，75.10400/4300/0==d l ，查表得：945.0=ϕ纵筋6B 20，实际A s ′＝1884mm 2一类环境，c =25mm ，混凝土核心截面直径为mm 330102252400cor =⨯-⨯-=d混凝土核心截面面积为222corcor mm 5.85486433014.34=⨯==d A π23ys y cor c ss0mm 56.17542701218843005.854866.99.01021002)(9.0=⨯⨯⨯-⨯-⨯=''+-=f A f A f NA α因A ss0＞0.25 A s ′=0.25×1884=471mm 2，满足构造要求。
