横机出针原理说明

针织横机工作原理一、实验目的和要求1．了解横机的主要结构与工作原理。

2．上机编织平针、罗纹、畦编等织物，了解在横机上起口、收口、密度调节和编织的方法。

3．对编织的织物进行分析、比较它们的性能与特点。

4．通过实验，使学生掌握适宜在横机上加工的原料的选配、组织结构设计、编织工艺设计、上机打样操作等一系列过程。

二、实验原理SGE6505型手摇针织横机有两个倾斜对立的针床，外观呈倒“V”字形。

横机的编织，是通过装有成圈机件的机头在针床上往复运动，驱动舌针在针槽中上下运动来完成的。

三、实验设备SGE6505型手摇针织横机四、实验内容与步骤1. SGE6505型手摇针织横机的组成：（1）机座与针床部件：机座是机器的骨架，用于安放针床、机头导轨、针床移位扳手等零件。

针床是编织的关键部件，织针在针槽内作上下运动完成编织过程。

（2）机头部件：机头是编织的心脏部件，用于编织线圈，并使之相互串套成针织物，它由机头、三角装置、三角控制调节装置、导纱变换器等组成。

（3）喂纱部件：用于输送毛纱供编织之用。

（4）引线架部件：用于穿引从纱筒上输出的毛纱，可消除或减轻毛纱的张力波动，保证织物两边缘线圈紧密均匀。

它由挑线弹簧、调节螺母、圆盘式张力器。

挑线弹簧的弹力大小由压紧螺母控制，圆盘式张力器的夹紧力由调节螺母控制。

（5）牵拉机构：采用重锤式牵拉，用于编织中起口、牵拉织物之用，它由定幅梳栉（俗称串线板）、重锤等组成。

2. 横机的操作注意事项（1）手摇机头时，人要站稳，用力要均匀、适中，用力方向应与机头滑行方向一致。

（2）在编织时，机头不能在编织区域内调向，必须使机头推过最边缘的工作针2cm以上才能调向，以免损坏机件和织物。

（3）机头处于编织区内时，不能扳动针床移位扳手，否则将严重损坏织针，也不能拨动各种三角的调节装置和开关，以免发生撞针事故，损坏机件。

（4）放针时，织针要推至与工作针平齐；收针或拷针后，空针要退到不工作位置，切忌停留在停针区与工作区之间的位置，否则会引起撞针。

全自动电脑横机机械工作原理2011-03-02 12:06:15| 分类：电脑横机| 标签：|字号大中小订阅1、编制程序→控制器→执行元件编制程序——将编织有关的动作，如机头的往复横移与变速变动程、选针、三角变换、密度调节、导纱器变换、针床横移、牵拉速度调整等预先编制。

控制器——控制各执行元件，向执行元件发出信号。

执行元件——伺服电机、步进电机、电子选针器、电磁铁等。

2、花型变换快3、成圈系统多(8系统)。

4、针床宽，可同时编织几幅衣片(最宽2500mm)。

(一)成圈与选针机件1、舌针：为移圈针2、挺针片：与织针镶嵌在一起，挺针片受压，片踵埋入针槽，不受三角作用，织针不动。

3、中间片：位于挺针片之上，具有A、B、C三个位置A: 挺针片片踵被压入针槽不受三角作用——织针不编织;B：挺针片片踵从针槽中露出，可以受三角作用——织针参加编织(织针集圈或接圈)C: 挺针片片踵从针槽中露出，可以受三角作用——织针参加编织(织针成圈或移圈)4.选针片——受电磁选针器9作用。

5.沉降片：配置：配置在两枚织针中间，位于针床的齿口部分的沉降片槽中。

排列：两个针床上的沉降片相对排列，由三角控制沉降片片踵使沉降片前后摆动。

当织针上升退圈时，前后针床中的沉降片闭合。

当织针下降弯纱成圈时，前后沉降片打开。

(二)三角系统机头内可安装1至多个编织系统，最多8个系统。

机头可以分成两个(如一个4系统机头可分为两个2系统机头)当两个机头分开时，可同时编织两片独立的衣片。

1、三角系统结构(1)挺针片起针三角(使织针上升做成集圈、成圈)(2)接圈三角2和起针三角1同属一个整体，将织针推到接圈高度。

(3)压针三角3除压针作用外，还有移圈功能。

(4)挺针片导向三角4起导向和收针作用。

(5)上、下护针三角5、6起护针作用。

移圈时，上护针三角5还起压针作用。

(6)集圈压条7和接圈压条8是作为一体的活动件，可上、下移动。

(7)选针器9由永久磁铁M和选针点C1、C2组成。

电脑横机编织原理叙述编织工作原理1、不织三角状态：常规状态选针状态：不选弹簧针停留 B 位针组名称：选针片、弹簧针，长针加舌针称为编织针组工作原理：选针复位三角推起选针片，选针片针脚露出针板，选针器闭合直压，选针片针脚被原位压入针槽，选针片原地停留，弹簧针针脚停留在B 位，并被不织压片连带长针针脚压入针槽，编织针组不出针，因此针组不进入编织工作。

2、编织三角状态：中山导块进入工作，翻针导块退出工作，吊目、接针压片进入工作选针状态：预选弹簧针被推致H 位，二次选弹簧针被推致A 位针组名称：选针片、弹簧针，长针加舌针称为编织针组工作原理：（1）予选；选针复位三角推起选针片，选针片针脚露出针板，选针器打开（斜向抬起），选出选针片。

选出选针片针脚露出针板，针脚被选针导针三角推升，选针片推动弹簧针致H 位，予选完成。

（2）予选出选针片再次经选针器选出，选针片针脚再被选针推针三角推升，选针片推动弹簧针致A 位，编织针组下针脚在蝶山斜面作用下编织针组沿走针轨迹上升到中山导块顶点，此时舌针升致3/4 高，旧线圈滑过针舌致针杆，编织针组沿走针轨迹向下运动，纱线垫入，线圈推动针舌使其关闭，旧线圈经针舌上方滑针头，在度目三角斜面走针轨迹推压下，编织针组下针脚致度目三角下向压针面，旧线圈翻转脱落新线圈完成，编织完成。

3、吊目三角状态：中山导块进入工作，吊目压片进入工作，翻针导块退出工作，接针压片退出工作选针状态：弹簧针被推致H 位针组名称：选针片、弹簧针，长针加舌针称为编织针组工作原理：予选；选针复位三角推起选针片，选针片针脚露出针板，选针器打开（斜向抬起），选出选针片。

选出选针片针脚露出针板，针脚被选针导针三角推升，选针片推动弹簧针致H 位。

编织针组下针脚在蝶山斜面作用下，编织针组沿走针轨迹上升到中山导块水平导向槽，经过吊目压片弹簧针针脚连带长针针脚压入针槽，长针针脚脱离导向作平行运动。

吊目压片结束对弹簧针针脚的控制，针脚弹出，长针针脚落入中山导块水平导向槽，在度目三角斜面走针轨迹推压下，纱线垫入，编织针组下针脚致度目三角下向压针面，吊目完成。

电脑横机的基本结构与编织原理电脑横机的基本结构与编织原理TY电脑横机的基本结构与编织原理电脑横机是⼀种机电⼀体化的⽐较先进的全⾃动针织机械。

1975年问世到现在已经发展到了⽐较完善的程度，TY电脑横机是我国唯⼀具有完全知识产权的全⾃动电脑横机，代表了我国全⾃动电脑横机研发的最⾼⽔平。

与普通的横机⽐较，具有⽣产效率⾼花型变换⽅便，产品属性易于控制，适编花型范围⼴泛等优点。

TY-252Q电脑横机简介:天元电脑横机的主要结构包括控制机构、传动机构、选针和编织机构、摇床机构、换梭机构、送纱机构、牵拉机构和机架⼋个部分。

1、操纵杆2、急停按钮3、键盘4、显⽰器5、储纱⽓6、信号灯7、⽑纱8、机头9、梭杆 10、导纱器 11、电⼦挑线架 12、边线架 13、前护罩14、起底板15、侧柜⼀、机器的控制机构机器的控制机构包括电控箱、键盘、显⽰器、以及各种电器执⾏元件和信号传感器等。

它的作⽤主要是进⾏程序(花型、压针等控制程序)的输⼊.计算、控制、显⽰以及信号的反馈。

程序的输⼊途径为磁盘和USB输⼊。

但各类磁盘都易受外界磁场、紫外线、潮湿、温度等因素的破坏，所以存放环境⼀定要符合其说明书的要求，现已基本不⽤。

U盘输⼊⽅式有存储量⼤、输⼊速度快、操作⽅便等优点。

控制部分的主体是电控箱，由开关电源、信号转换及控制电路、⼯控计算机四类部件组成。

⼯控计算机储存着已输⼊的程序，并根据输⼊的程序对机器进⾏控制和对各种反馈信号进⾏处理，是控制的核⼼部分。

信号转换及控制电路是⽤于数字和模拟信号之间的转换，并解析指令控制其他电器元件的电源，具体作⽤详见后⾯电路原理部分。

监视系统为⼀⾯彩⾊液晶显⽰器，特殊机型采⽤彩⾊台式显⽰器。

⽤于来对程序的输⼊、修改、检测以及机器的编织过程进⾏实时监视。

信号反馈系统通过光敏管、霍尔元件等各种光、磁场、电场传感器提供机器所处状态或位置的各种信息(如机头计数、压针状态、摇床状态等)由控制盘运算.系统进⾏处理。

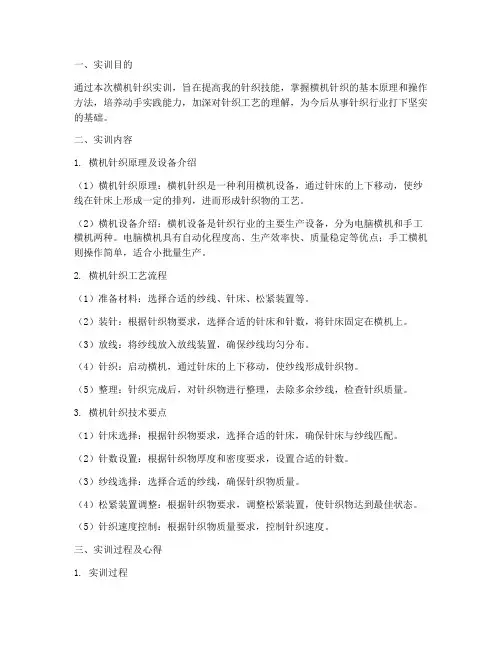

一、实训目的通过本次横机针织实训，旨在提高我的针织技能，掌握横机针织的基本原理和操作方法，培养动手实践能力，加深对针织工艺的理解，为今后从事针织行业打下坚实的基础。

二、实训内容1. 横机针织原理及设备介绍（1）横机针织原理：横机针织是一种利用横机设备，通过针床的上下移动，使纱线在针床上形成一定的排列，进而形成针织物的工艺。

（2）横机设备介绍：横机设备是针织行业的主要生产设备，分为电脑横机和手工横机两种。

电脑横机具有自动化程度高、生产效率快、质量稳定等优点；手工横机则操作简单，适合小批量生产。

2. 横机针织工艺流程（1）准备材料：选择合适的纱线、针床、松紧装置等。

（2）装针：根据针织物要求，选择合适的针床和针数，将针床固定在横机上。

（3）放线：将纱线放入放线装置，确保纱线均匀分布。

（4）针织：启动横机，通过针床的上下移动，使纱线形成针织物。

（5）整理：针织完成后，对针织物进行整理，去除多余纱线，检查针织质量。

3. 横机针织技术要点（1）针床选择：根据针织物要求，选择合适的针床，确保针床与纱线匹配。

（2）针数设置：根据针织物厚度和密度要求，设置合适的针数。

（3）纱线选择：选择合适的纱线，确保针织物质量。

（4）松紧装置调整：根据针织物要求，调整松紧装置，使针织物达到最佳状态。

（5）针织速度控制：根据针织物质量要求，控制针织速度。

三、实训过程及心得1. 实训过程（1）首先，学习横机针织原理及设备操作，了解横机针织的基本流程。

（2）然后，在指导老师的带领下，进行实际操作，掌握横机针织的基本技能。

（3）在实训过程中，遇到问题及时向老师请教，逐步提高自己的针织水平。

2. 实训心得（1）通过本次实训，我对横机针织有了更深入的了解，掌握了横机针织的基本原理和操作方法。

（2）实训过程中，我学会了如何选择合适的针床、针数、纱线等，提高了自己的针织技能。

（3）在实训过程中，我明白了团队合作的重要性，学会了与他人沟通交流，提高了自己的团队协作能力。

电脑横机的编织原理一、编织机构工作原理特点：1、编制程序→控制器→执行元件编制程序——将编织有关的动作，如机头的往复横移与变速变动程、选针、三角变换、密度调节、导纱器变换、针床横移、牵拉速度调整等预先编制。

控制器——控制各执行元件，向执行元件发出信号。

执行元件——伺服电机、步进电机、电子选针器、电磁铁等。

2、花型变换快3、成圈系统多（8系统）。

4、针床宽，可同时编织几幅衣片（最宽2500mm）。

（一）成圈与选针机件1、舌针：为移圈针2、挺针片：与织针镶嵌在一起，挺针片受压，片踵埋入针槽，不受三角作用，织针不动。

3、中间片：位于挺针片之上，具有A、B、C三个位置A: 挺针片片踵被压入针槽不受三角作用——织针不编织；B：挺针片片踵从针槽中露出，可以受三角作用——织针参加编织(织针集圈或接圈)C: 挺针片片踵从针槽中露出，可以受三角作用——织针参加编织(织针成圈或移圈)4.选针片——受电磁选针器9作用。

5.沉降片：配置：配置在两枚织针中间，位于针床的齿口部分的沉降片槽中。

排列：两个针床上的沉降片相对排列，由三角控制沉降片片踵使沉降片前后摆动。

当织针上升退圈时，前后针床中的沉降片闭合。

当织针下降弯纱成圈时，前后沉降片打开。

（二）三角系统机头内可安装1至多个编织系统，最多8个系统。

机头可以分成两个(如一个4系统机头可分为两个2系统机头)当两个机头分开时，可同时编织两片独立的衣片。

1、三角系统结构（1）挺针片起针三角（使织针上升做成集圈、成圈）（2）接圈三角2和起针三角1同属一个整体，将织针推到接圈高度。

（3）压针三角3除压针作用外，还有移圈功能。

（4）挺针片导向三角4起导向和收针作用。

（5）上、下护针三角5、6起护针作用。

移圈时，上护针三角5还起压针作用。

（6）集圈压条7和接圈压条8是作为一体的活动件，可上、下移动。

（7）选针器9由永久磁铁M和选针点C1、C2组成。

选针点可通过电信号的有无使其有磁或消磁。

针织横机工作原理一、实验目的和要求1．了解横机的主要结构与工作原理。

2．上机编织平针、罗纹、畦编等织物，了解在横机上起口、收口、密度调节和编织的方法。

3．对编织的织物进行分析、比较它们的性能与特点。

4．通过实验，使学生掌握适宜在横机上加工的原料的选配、组织结构设计、编织工艺设计、上机打样操作等一系列过程。

二、实验原理SGE6505型手摇针织横机有两个倾斜对立的针床，外观呈倒“V”字形。

横机的编织，是通过装有成圈机件的机头在针床上往复运动，驱动舌针在针槽中上下运动来完成的。

三、实验设备SGE6505型手摇针织横机四、实验内容与步骤1. SGE6505型手摇针织横机的组成：（1）机座与针床部件：机座是机器的骨架，用于安放针床、机头导轨、针床移位扳手等零件。

针床是编织的关键部件，织针在针槽内作上下运动完成编织过程。

（2）机头部件：机头是编织的心脏部件，用于编织线圈，并使之相互串套成针织物，它由机头、三角装置、三角控制调节装置、导纱变换器等组成。

（3）喂纱部件：用于输送毛纱供编织之用。

（4）引线架部件：用于穿引从纱筒上输出的毛纱，可消除或减轻毛纱的张力波动，保证织物两边缘线圈紧密均匀。

它由挑线弹簧、调节螺母、圆盘式张力器。

挑线弹簧的弹力大小由压紧螺母控制，圆盘式张力器的夹紧力由调节螺母控制。

（5）牵拉机构：采用重锤式牵拉，用于编织中起口、牵拉织物之用，它由定幅梳栉（俗称串线板）、重锤等组成。

2. 横机的操作注意事项（1）手摇机头时，人要站稳，用力要均匀、适中，用力方向应与机头滑行方向一致。

（2）在编织时，机头不能在编织区域内调向，必须使机头推过最边缘的工作针2cm以上才能调向，以免损坏机件和织物。

（3）机头处于编织区内时，不能扳动针床移位扳手，否则将严重损坏织针，也不能拨动各种三角的调节装置和开关，以免发生撞针事故，损坏机件。

（4）放针时，织针要推至与工作针平齐；收针或拷针后，空针要退到不工作位置，切忌停留在停针区与工作区之间的位置，否则会引起撞针。

电脑横机知识精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-电脑横机的基础知识一、电脑横机的定义电脑横机是一种双针板舌针纬编织织机。
