以太网配置(7700为例)

  • 格式：docx
  • 大小：1.34 MB
  • 文档页数：43

1.高级属性配置1.1.端口隔离把两个端口划分到同一个隔离组中，即可实现同一个VLAN下不通的要求；隔离端口与非隔离端口之间能够正常通信。

# 配置Ethernet0/0/1的端口隔离功能。

<Quidway> system-view[Quidway] vlan 10[Quidway-vlan10] quit[Quidway] interface ethernet 0/0/1[Quidway-Ethernet0/0/1] port link-type access[Quidway-Ethernet0/0/1] port default vlan 10[Quidway-Ethernet0/0/1] port-isolate enable[Quidway-Ethernet0/0/1] quit# 配置Ethernet0/0/2的端口隔离功能。

<Quidway> system-view[Quidway] interface ethernet 0/0/2[Quidway-Ethernet0/0/2] port link-type access[Quidway-Ethernet0/0/2] port default vlan 10[Quidway-Ethernet0/0/2] port-isolate enable[Quidway-Ethernet0/0/2] quit通过这个配置后， E0/0/1和E0/0/2下的PC不能通信。

1.2 link-flap功能interface e0/0/1port link-flap protection enableport link-flap interval 5 //默认为10sport link-flap threshold 7 //默认为5次2.链路聚合2.1 手工聚合手工负载分担模式允许在聚合组中手工加入多个成员接口，所有的接口均处于转发状态，分担负载的流量。

S7700 支持的负载分担方式包括目的MAC、源MAC、源MAC异或目的MAC、源IP、目的IP、源IP 异或目的IP 和增强模式。

Eth-Trunk 的创建、成员接口的加入都需要手工配置完成，没有LACP（link Aggregation Control Protocol）协议报文的参与。

手工负载分担模式通常应用在对端设备不支持LACP 协议的情况下。

先创建聚合链路，然后再端口模式下加入该聚合链路。

2.2 静态LACP聚合静态LACP模式是一种利用LACP协议进行聚合参数协商、确定活动接口和非活动接口的链路聚合方式。

该模式下，需手工创建Eth-Trunk，手工加入Eth-Trunk 成员接口，由LACP协议协商确定活动接口和非活动接口。

静态LACP模式也称为M∶N模式。

这种方式同时可以实现链路负载分担和链路冗余备份的双重功能。

在链路聚合组中M条链路处于活动状态，这些链路负责转发数据并进行负载分担，另外N条链路处于非活动状态作为备份链路，不转发数据。

当M条链路中有链路出现故障时，系统会从N条备份链路中选择优先级最高的接替出现故障的链路，同时这条替换故障链路的备份链路状态变为活动状态开始转发数据。

静态LACP模式与手工负载分担模式的主要区别为：静态LACP模式有备份链路，而手工负载分担模式所有成员接口均处于转发状态，分担负载流量。

2.3 动态LACP聚合和静态LACP模式相对应的还包括动态LACP模式。

动态LACP模式的链路聚合，从Eth-Trunk的创建到加入成员接口都不需要人工的干预，由LACP协议自动协商完成。

虽然这种方式对于用户来说很简单，但由于这种方式过于灵活，不便于管理，所以S9700上不支持动态LACP模式链路聚合。

2.4配置举例2.4.1 手工聚合步骤1 创建Eth-Trunk# 创建Eth-Trunk 1。

<Quidway> system-view[Quidway] sysname Switch[Switch] interface eth-trunk 1[Switch-Eth-Trunk1] quit步骤2 向Eth-Trunk中加入成员接口# 将Eth0/0/3加入Eth-Trunk 1。

[Switch] interface ethernet 0/0/3[Switch-Ethernet0/0/3] eth-trunk 1[Switch-Ethernet0/0/3] quit默认情况下不允许任何VLAN通过，所以必须配置允许的VLAN,不仅仅是聚合端口，Trunk端口也要做该配置步骤3 配置Eth-Trunk 1# 配置Eth-Trunk 1允许VLAN100-200的报文通过。

[Switch] interface eth-trunk 1[Switch-Eth-Trunk1] port link-type trunk[Switch-Eth-Trunk1] port trunk allow-pass vlan 100 to 200[Switch-Eth-Trunk1] quit在任意视图下执行display trunkmembership命令，检查Eth-Trunk 1是否创建成功，及成员接口是否正确加入。

2.4.2 静态LACP聚合步骤1 创建编号为1的Eth-Trunk，配置它的工作模式为静态LACP模式# 配置SwitchA。

<Quidway> system-view[Quidway] sysname SwitchA[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] bpdu enable[SwitchA-Eth-Trunk1] mode lacp-static[SwitchA-Eth-Trunk1] quit# 配置SwitchB。

<Quidway> system-view[Quidway] sysname SwitchB[SwitchB] interface eth-trunk 1[SwitchB-Eth-Trunk1] bpdu enable[SwitchB-Eth-Trunk1] mode lacp-static[SwitchB-Eth-Trunk1] quit步骤2 将成员接口加入Eth-Trunk# 配置SwitchA。

[SwitchA] interface ethernet 0/0/1[SwitchA-Ethernet0/0/1] eth-trunk 1[SwitchA-Ethernet0/0/1] quit[SwitchA] interface ethernet 0/0/2[SwitchA-Ethernet0/0/2] eth-trunk 1[SwitchA-Ethernet0/0/2] quit[SwitchA] interface ethernet 0/0/3[SwitchA-Ethernet0/0/3] eth-trunk 1[SwitchA-Ethernet0/0/3] quit# 配置SwitchB。

[SwitchB] interface ethernet 0/0/1[SwitchB-Ethernet0/0/1] eth-trunk 1[SwitchB-Ethernet0/0/1] quit[SwitchB] interface ethernet 0/0/2[SwitchB-Ethernet0/0/2] eth-trunk 1[SwitchB-Ethernet0/0/2] quit[SwitchB] interface ethernet 0/0/3[SwitchB-Ethernet0/0/3] eth-trunk 1[SwitchB-Ethernet0/0/3] quit步骤3 在SwitchA上配置系统优先级为100，使其成为LACP主动端[SwitchA] lacp priority 100步骤4 在SwitchA上配置活动接口上限阈值为2[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] max active-linknumber 2[SwitchA-Eth-Trunk1] quit步骤5 在SwitchA上配置接口优先级确定活动链路[SwitchA] interface ethernet 0/0/1[SwitchA-Ethernet0/0/1] lacp priority 100[SwitchA-Ethernet0/0/1] quit[SwitchA] interface ethernet 0/0/2[SwitchA-Ethernet0/0/2] lacp priority 100[SwitchA-Ethernet0/0/2] quit增加接口成员在Eth-Trunk接口视图下1. 执行命令system-view，进入系统视图。

2. 执行命令interface eth-trunk trunk-id，进入Eth-Trunk接口视图。

3. 执行命令trunkport interface-type { interface-number1 [ to interface-number2 ] }&<1-8>，增加成员接口。

说明批量增加成员接口时，若其中某个接口不支持加入，则后续接口也不会加入到Eth-Trunk接口中。

l 在成员接口视图下1. 执行命令system-view，进入系统视图。

2. 执行命令interface interface-type interface-number，进入接口视图。

3. 执行命令eth-trunk trunk-id，将当前接口加入Eth-Trunk。

使用命令display trunkmembership eth-trunk trunk-id查看Eth-Trunk的成员接口。

使用命令display eth-trunk [ trunk-id [interface interface-type interface-number ] ] 查看Eth-Trunk信息、活动接口信息以及非活动接口信息。

2.5 E-Trunk注意Eth-Trunk与E-Trunk的区别：Eth-Trunk之间的主备份链路属于同一个Eth-Trunk中，而E-Trunk的主备份链路可以属于不同的Eth-Trunk，在不同设备链路中实现备份，类似于路由协议中链路备份。

配置步骤:1 LACP系统ID和优先级: 在E-Trunk中，为了使CE设备认为对端的两台PE设备是一台设备，E-Trunk中主、备两台PE设备的LACP优先级、系统ID都需要保持一致2 E-Trunk的ID、优先级3 Eth-Trunk接口号和工作模式4 源端和对端的IP地址5 加密密码6 Hello报文发送周期和检测Hello报文的时间倍数1.在两端设备上配置LACP的系统ID，主备链路上保持一致配置LACP系统ID全局模式下：Lacp e-trunk system-id 102.在两端设备上配置E-Trunk 的LACP优先级,主备链路上保持一致全局模式下：lacp e-trunk priority 1003.在两端设备上创建E-Trunk并配置优先级e-trunk 10prority 1004.配置本端和对端地址Peer 1.1.1.1 source 1.1.1.25.配置E-Trunk与BFD会话绑定e-trunk e-trunk-ide-trunk track bfd-session session-name bfd-session-name,，E-Trunk 可感知到BFD 通告的故障，并快速处理。

合集下载

局域网组建方法以太网的基础知识和配置步骤

局域网组建方法以太网的基础知识和配置步骤

局域网组建方法以太网的基础知识和配置步骤局域网（Local Area Network，简称LAN）是指在一个相对较小范围内的局部地区内建立起的计算机网络。

以太网（Ethernet）是最常见和广泛应用的局域网技术之一。

那么，在局域网中如何组建以太网，以及其基础知识和配置步骤是什么呢？本文将详细解答这些问题。

一、以太网的基础知识以太网是一种基于共享传输介质的局域网技术，其传输速度通常为10Mbps、100Mbps或1000Mbps。

在以太网中，每个计算机连接到一个集线器（Hub）或者交换机（Switch），通过共享传输介质（如双绞线）进行通信。

该网络拓扑结构通常为总线型或星型。

1. 网卡（Network Interface Card，简称NIC）：每台计算机都需要安装网卡才能进行以太网连接。

网卡负责将计算机内部数据转换为可以在局域网中传输的格式，并将外部数据转发给计算机。

2. MAC地址（Media Access Control Address）：每个网卡都有一个唯一的MAC地址，由12位十六进制数表示。

MAC地址用于在局域网中识别每个计算机或设备，类似于一个身份证号码。

3. 集线器（Hub）：集线器是以太网中常用的设备，用于连接多台计算机。

当一个计算机发送数据时，集线器会将数据广播给所有连接的设备，然后每个设备根据MAC地址识别出自己需要接收的数据。

4. 交换机（Switch）：交换机也是局域网中常用的设备，其工作原理与集线器不同。

交换机会动态学习每个设备的MAC地址，并根据目标MAC地址将数据直接传输到目标设备，提高了网络的传输效率。

二、局域网以太网的配置步骤下面是局域网中组建以太网的配置步骤，以便帮助您更好地理解：1. 确定网络拓扑结构：根据网络规模和需求，选择适合的网络拓扑结构，如总线型或星型。

2. 购买和安装设备：购买所需的网卡、集线器或交换机等设备，并按照说明书正确安装。

3. 连接设备：将每台计算机的网卡与集线器或交换机进行连接。

7700计算机组态

7700计算机组态

计算机组态说明一、双击PCmonitor.exe文件启动组态软件，进入密码页面：点击上图的修改密码出现下图：可以输入任何文字或字符作为密码。

初始密码是“1”.二、进入运行模式选择：如果选择7750模块的话，出现如下界面：然后点击“OK”，如果没有通过网络联机的话出现如下提示：通过网络联机后出现如左窗口，中间网络连接标志的图标是连接，表示正常连接。

如果没有连接的话，中间网络连接标志的图标是断开，表示没有连接。

点击“进入”。

硬件设备的初始IP地址是：192.168.0.8。

Channel 1、Channe2、Channe3、Channe4，实时显示各通道信息：仪表类型：包括Vibration、Position、Speed。

重新参数设置并下载后，上位机和仪表的类型参数便可统一。

Value：数据的实测数值。

小数点后三位有效数字。

Transducer status：显示传感器是否工作正常。

Gap：显示使用者观察用直流值，小数点后三位有效数字。

4-20mA output：显示仪表输出的4-20mA值，小数点后三位有效数字。

Alert：显示警告继电器状态，超出警告门限则报警，并弹出复位按钮。

Danger：显示危险继电器状态，超出危险门限则报警，并弹出复位按钮Relay:如果继电器跳闸的话，且该通道设置的“Latching”参数值是“YES”的话，则只能通过手动点击相应的“Reset”按钮才能复位继电器。

如果“Latched”值是“NO”，则当下位机设备检测到报警已经清除的话会自动复位该继电器。

Relay state：显示7个继电器的工作状态，如果处在“Failsafe”状态下，正常工作状态是下排的红色灯亮，继电器动作时下排的红色灯灭而上排绿色灯闪烁。

如果处在“非Nof ailsafe”状态下，除0号继电器意外（系统继电器只有安全模式），正常工作状态是上排的绿色灯亮，继电器动作时上排的绿色灯灭而下排的红色灯闪烁。

华为 S7700 交换机详版彩页

华为 S7700 交换机详版彩页

S7700系列智能路由交换机S7700系列智能路由交换机产品概述S7700系列是华为公司面向下一代企业网络架构而推出的新一代高端智能路由交换机。

该产品基于华为公司智能多层交换的技术理念，在提供稳定、可靠、安全的高性能L2~L4层交换服务基础上，进一步提供MPLS VPN、业务流分析、完善的H-QoS策略、可控组播、资源负载均衡、一体化安全等智能业务优化手段，同时具备超强扩展性和可靠性。

S7700系列广泛适用于园区网络、数据中心核心/汇聚节点，可对无线、话音、视频和数据融合网络进行先进的控制，帮助企业构建交换路由一体化的端到端融合网络。

通过部署内置华为首款以太网络处理器ENP的X1E单板，同时将系统软件升级到V2R5C00版本，S7700可以升级为敏捷交换机，客户可以享有敏捷交换机带来的创新体验。

S7700系列提供S7703、S7706、S7712三种产品形态，支持不断扩展的交换能力和端口密度。

S7700作为新一代智能交换机采用了全新的硬件平台，左后风道散热整机架构，打造业界最佳能效比交换设备。

关键部件冗余设计，最小化设备宕机与业务中断风险。

创新节能控制芯片，整机智能节电，为网络绿色可持续发展提供领先的解决方案。

产品特点S7700升级为敏捷交换机，让网络更敏捷地为业务服务•S7700支持随板AC，业务单板同时兼具无线AC功能，无需额外购买AC硬件；整机最大可管理1K AP，16K用户；整机转发性能可达T-bit，解决外置AC处理性能瓶颈，助力客户从容面向高速无线时代。

•S7700支持统一用户管理功能，屏蔽了接入层设备能力和接入方式的差异，支持PPPoE/802.1X/MAC/Portal等多种认证方式，支持对用户进行分组/分域/分时的管理，用户、业务可视可控，实现了从“以设备管理为中心”到“以用户管理为中心”的飞跃。

•SVF超级虚拟交换网，创新实现不仅将盒式交换机纵向虚拟为框式交换机板卡，而且将AP纵向虚拟为框式交换机的端口，使得原来“核心/汇聚+接入交换机+AP”的网络架构，虚拟化为一台设备进行管理，提供业界最简化网络管理方案。

华为PoE交换机典型配置

华为PoE交换机典型配置

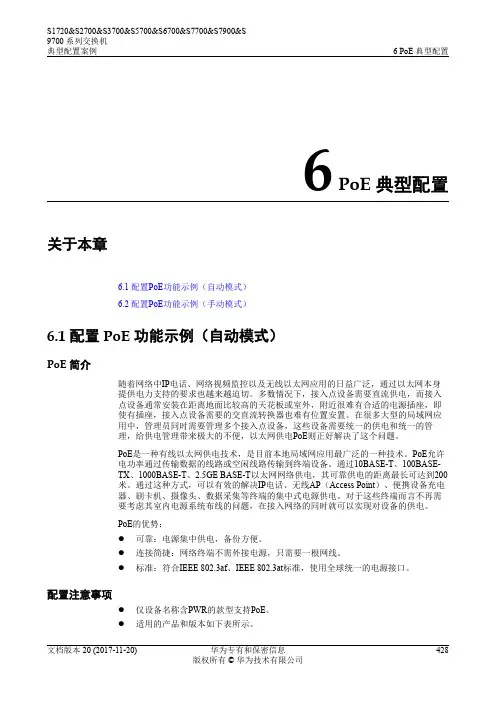

6 PoE典型配置关于本章6.1 配置PoE功能示例（自动模式）6.2 配置PoE功能示例（手动模式）6.1 配置PoE功能示例（自动模式）PoE简介随着网络中IP电话、网络视频监控以及无线以太网应用的日益广泛，通过以太网本身提供电力支持的要求也越来越迫切。
