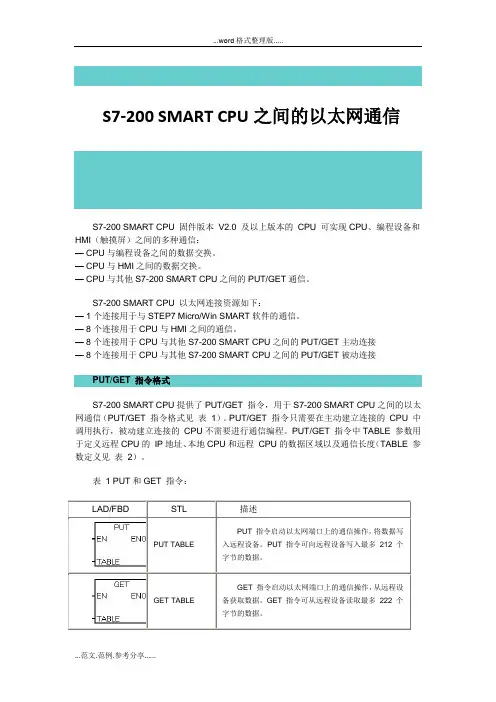

S7-200 SMART CPU之间的以太网通信S7-200 SMART CPU 固件版本V2.0 及以上版本的CPU 可实现CPU、编程设备和HMI（触摸屏）之间的多种通信：— CPU与编程设备之间的数据交换。

— CPU与HMI之间的数据交换。

— CPU与其他S7-200 SMART CPU之间的PUT/GET通信。

S7-200 SMART CPU 以太网连接资源如下：— 1个连接用于与STEP7 Micro/Win SMART软件的通信。

— 8个连接用于CPU与HMI之间的通信。

— 8个连接用于CPU与其他S7-200 SMART CPU之间的PUT/GET主动连接— 8个连接用于CPU与其他S7-200 SMART CPU之间的PUT/GET被动连接PUT/GET 指令格式S7-200 SMART CPU提供了PUT/GET 指令，用于S7-200 SMART CPU之间的以太网通信（PUT/GET 指令格式见表1）。

PUT/GET 指令只需要在主动建立连接的CPU 中调用执行，被动建立连接的CPU不需要进行通信编程。

PUT/GET 指令中TABLE 参数用于定义远程CPU的IP地址、本地CPU和远程CPU的数据区域以及通信长度（TABLE 参数定义见表2）。

表1 PUT和GET 指令：表2 PUT和GET 指令的TABLE参数定义：1 D ：通信完成标志位，通信已经成功完成或者通信发生错误。

2 A ：通信已经激活标志位。

3 E ：通信发生错误，错误原因需要查询错误代码4。

4错误代码：见表3 PUT 和GET 指令TABLE 参数的错误代码。

5通信数据长度：需要访问远程CPU通信数据的字节个数，PUT 指令可向远程设备写入最多212 个字节的数据，GET 指令可从远程设备读取最多222 个字节的数据。

表3 PUT 和GET 指令TABLE 参数的错误代码：通信资源数量S7-200 SMART CPU 以太网端口含有8 个PUT/GET 主动连接资源和8 个PUT/GET 被动连接资源。

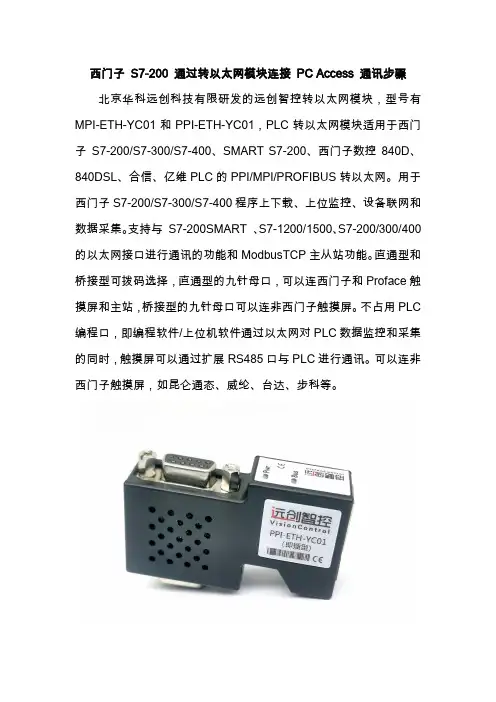

西门子S7-200 通过转以太网模块连接PC Access 通讯步骤
北京华科远创科技有限研发的远创智控转以太网模块，型号有MPI-ETH-YC01和PPI-ETH-YC01，PLC转以太网模块适用于西门子S7-200/S7-300/S7-400、SMART S7-200、西门子数控840D、840DSL、合信、亿维PLC的PPI/MPI/PROFIBUS转以太网。

用于西门子S7-200/S7-300/S7-400程序上下载、上位监控、设备联网和数据采集。

支持与S7-200SMART 、S7-1200/1500、S7-200/300/400的以太网接口进行通讯的功能和ModbusTCP主从站功能。

直通型和桥接型可拨码选择，直通型的九针母口，可以连西门子和Proface触摸屏和主站，桥接型的九针母口可以连非西门子触摸屏。

不占用PLC 编程口，即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时，触摸屏可以通过扩展RS485口与PLC进行通讯。

可以连非西门子触摸屏，如昆仑通态、威纶、台达、步科等。

转以太网模块与PC Access 通讯
1、通过控制面板或者MicroWIN 软件，打开【设置PG/PC 接口】，选择MicroWIN 指向网卡;
注：不要选带auto 的网卡。

2、打开S7-200 PC Access 软件,右击Project 组下的【MicroWin（TCP/IP）】新建一个PLC 连接，填入模块的IP 地址，点击【OK 】；
3、新建变量（项目）;
4、变量测试，将变量拖入测试区域，点击测试客户机;。

西门子S7-200 以太网模块连接力控组态通讯方法
北京华科远创科技有限研发的远创智控以太网模块，型号有MPI-ETH-YC01和PPI-ETH-YC01，PLC以太网模块适用于西门子S7-200/S7-300/S7-400、SMART S7-200、西门子数控840D、840DSL、合信、亿维PLC的PPI/MPI/PROFIBUS转以太网。

转以太网模块用于西门子S7-200/S7-300/S7-400程序上下载、上位监控、设备联网和数据采集。

支持与 S7-200SMART 、S7-1200/1500、S7-200/300/400的以太网接口进行通讯的功能和ModbusTCP主从站功能。

不占用PLC编程口，即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时，触摸屏可以通过扩展RS485口与PLC进行通讯。

可以连非西门子触摸屏，如昆仑通态、威纶、台达、步科等。

PPI-ETH-YC01 以太网模块连接 S7200
西门子 S7-200 通过模块连接 ForceControl力控组态软件，可以采用：西门子 S7TCP 驱动。

1、打开力控开发系统——IO 设备组态，选择【PLC-SIEMENS（西
门子）—S7-200 TCP 协议】；
2、填入设备名称，点击【下一步】
3、填入模块的IP 地址，端口（默认为102），完成设置。

S7-200Smart之间通过GET/PUT指令进行以太网通讯S7-200SMART PLC是西门子公司经过大量的市场调研，针对中国市场推出的一款高性价比的小型PLC产品，其大多数的使用方法与S7-200的PLC差不多。

S7-200PLC要实现PLC之间的通信，之前的文档已经介绍过，比较常用的PPI 通讯和增加CP243-1后的以太网通讯，对于S7-200SMART的PLC来说PLC上自带的485通信接口不支持PPI通信协议，但是可以通过这个口来做MODBUS通信，一个作为MODBUS主站，一个作为MODBUS从站，来进行数据交换，由于此种方法需要进行大量的编程，工作量会比较大，那么200SMART控制器上集成的以太网口作用就体现出来了，我们可以使用这个以太网口来实现S7-200SMART PLC 之间以太网通讯。

通讯之前你需要知道：两台200smart控制器的IP地址需要设置在同一网段，并且网络互通；通讯双方仅一方需要做通讯设置和程序编写，另一方只需要将需通讯的数据存放在指定区域即可，类似于S7-300的单边通讯；具体步骤介绍：第一步：设置控制器IP地址对需要进行通讯的两台200smart控制器进行硬件组态，配置IP地址，使其在同一个网络中，此步不做具体说明；本例中：1#PLC IP地址：192.168.1.112#PLC IP地址：192.168.1.12通过在2#PLC程序中调用GET指令来读取1#PLC中的VD200 VD204 VW208三个数据；第二步：通过GET/PUT向导配置指令参数左侧菜单栏中打开向导下拉菜单-----双击GET/PUT打开向导为此条通讯指令命名点击下一步：类型：选择GET；远程IP：填写1#PLC对应的IP地址192.168.1.11；远程地址：填写数据区的起始字节地址，VB200；本地地址：填写将读取数据存放在本地地址的起始字节地址，本例中为VB200；传送字节大小：本例中读取3个数据VD200 VD204 VW208，对应字节为VB200-VB209，共10个字节；点击下一步：为GET指令分配存储区，此处可以点击建议，系统自动分配其余配置选择默认即可，一直下一步，最后点击生成按钮，生成程序。

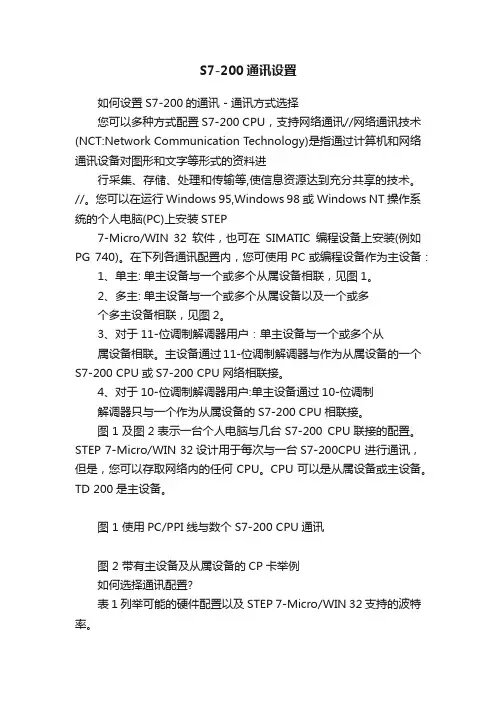

S7-200通讯设置如何设置S7-200的通讯 - 通讯方式选择您可以多种方式配置S7-200 CPU，支持网络通讯//网络通讯技术(NCT:Network Communication Technology)是指通过计算机和网络通讯设备对图形和文字等形式的资料进行采集、存储、处理和传输等,使信息资源达到充分共享的技术。

//。

您可以在运行Windows 95,Windows 98或Windows NT操作系统的个人电脑(PC)上安装STEP7-Micro/WIN 32软件，也可在SIMATIC编程设备上安装(例如PG 740)。

在下列各通讯配置内，您可使用PC或编程设备作为主设备：1、单主: 单主设备与一个或多个从属设备相联，见图1。

2、多主: 单主设备与一个或多个从属设备以及一个或多个多主设备相联，见图2。

3、对于11-位调制解调器用户：单主设备与一个或多个从属设备相联。

主设备通过11-位调制解调器与作为从属设备的一个S7-200 CPU或S7-200 CPU网络相联接。

4、对于10-位调制解调器用户:单主设备通过10-位调制解调器只与一个作为从属设备的S7-200 CPU相联接。

图1及图2表示一台个人电脑与几台S7-200 CPU联接的配置。

STEP 7-Micro/WIN 32设计用于每次与一台S7-200CPU 进行通讯，但是，您可以存取网络内的任何CPU。

CPU可以是从属设备或主设备。

TD 200是主设备。

图 1 使用PC/PPI线与数个 S7-200 CPU通讯图 2 带有主设备及从属设备的CP卡举例如何选择通讯配置?表1列举可能的硬件配置以及STEP 7-Micro/WIN 32支持的波特率。

表 1 STEP 7-Micro/WIN 32支持的硬件配置利用CP或MPI卡进行数据通讯Siemens提供多种网络界面卡，可安装于个人电脑或SIMATIC编程设备。

这些卡允许PC或SIMATIC编程设备作为网络主。

通过Daserver配置S7-200与Intouch的通讯一．PLC程序中，配置CP243网卡参数
1.PLC程序中，向导 以太网，如下图所示：
PLC会自动搜索CP243网卡，并显示出其在组态中所占据的槽位，槽位定义从0开始，且CPU不占槽位。

注意：由于Daserver中默认将CP243网卡槽位定义为0，所以需要网卡要保持和CPU间的直接相连，中间不得有任何其他的模块。

2. 设定网卡地址，使PLC与上位机保持在同一网络路径下：
3. 设定需要和CP243进行通讯连接数目，最多支持8个通讯连接站点：
4.数据传输站点及参数配置：选择服务器连接模式，可以选择接受所有连接或指定IP address的连接。

本地属性（PLC）：TSAP：“10.01”，“01”指CP243所在的槽位，最好是保持在00位，即CP243直接插在CPU后面。

远程属性(上位机)：TSAP：“10.03”，请记录并与后续DAserver中保持一致。

5．完成向导配置，并download至CPU中。

二DaServer配置
1.安装DAServer DASSIDirect驱动程序，添加port CpS7 :
2. 添加New_S7_CP200_000，指定将要连接的模块IP address，并配置相应的Local TASP & Remote TASP属性，并添加出相应的Device Group Or Device Items，即可完成设定。

Local指上位机，Remote指PLC。

注意和PLC中CP243设定相对应。

S7-200通讯模块CP243-1安装指南一、PC Access－通过以太网通信要通过以太网与S7-200 PLC通信，S7-200必须使用CP243-1（或CP243-1 IT）以太网模块，PC机上也要安装以太网网卡。

二、S7-200以太网通信设置要实现以太网通信，首先要在编程软件Micro/WIN的Ethernet Wizards中完成CP243-1模板的配置：三、CP243-1安装1.点击工具—以太网向导：2.弹出以太网向导对话框，点下一步：3.出现模块位置选项，可以连接到实际的PLC系统中在线读取模块的位置，也可以计算模块的位置，从CPU开始，其后的第一个模块为0，以此类推，可以推算出CP243-1的模块位置。

4.直接默认点下一步：5.输入为CP243-1分配的IP地址、子网掩码、网关地址，然后点击下一步：6. 输入以太网模块的输出内存地址（Q地址）。

智能模块的命令字节是指定给模块的Q字节（输出字节）。

如果向导在步骤3读取模块位置，输出内存地址会自动显示。

这个QB的地址指CP243-1模块前用到的最大的Q地址+1。

配置连接数目，这里最多只能配置8个连接7.使用下一个连接 > 和 < 前一个连接按钮，在您正在配置的连接之间浏览，点接受所有连接，即可以和所有的客户端连接，也可以指定客户机连接，需要输入客户机的IP地址。

8.配置完连接后，点击确认键，9.默认下一步：10.为配置分配存储区，点击下一步：11.点击完成整个配置：12.编程：在调用子程序里找到ETHX_CTRL,使用SM0.1触发以太网通讯。

13.注意事项（1）下载程序后，一定要把PLC系统重启一下，以使CP243-1的配置生效。

（2）每个CPU只能连接一个CP243-1。

（3）作为客户机和服务器的注意事项。

（4）面板指示灯的意义。

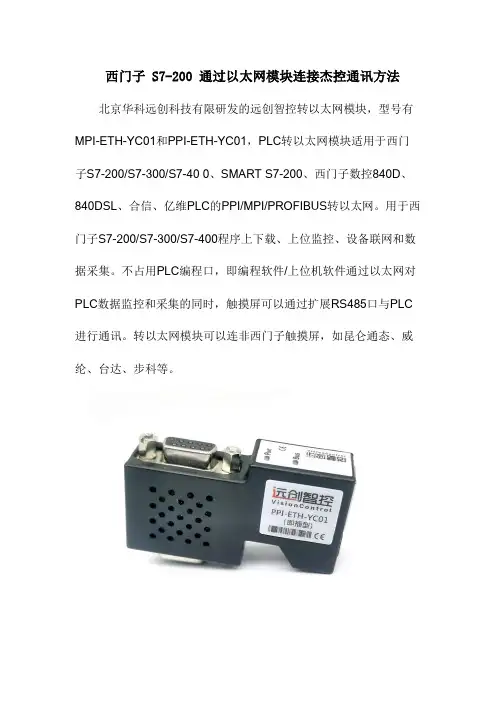

西门子 S7-200 通过以太网模块连接杰控通讯方法北京华科远创科技有限研发的远创智控转以太网模块，型号有MPI-ETH-YC01和PPI-ETH-YC01，PLC转以太网模块适用于西门子S7-200/S7-300/S7-40 0、SMART S7-200、西门子数控840D、840DSL、合信、亿维PLC的PPI/MPI/PROFIBUS转以太网。

用于西门子S7-200/S7-300/S7-400程序上下载、上位监控、设备联网和数据采集。

不占用PLC编程口，即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时，触摸屏可以通过扩展RS485口与PLC 进行通讯。

转以太网模块可以连非西门子触摸屏，如昆仑通态、威纶、台达、步科等。

转以太网模块与杰控通讯连接一．连接 S7200西门子 S7-200 通过模块连接 FrameView，可以采用：西门子S7TCP 驱动。

1、安装驱动程序：选择【基本应用】下【设备通讯】，执行【1.安装驱动程序】，显示下面对话框：从西门子下选择【S7TCP】驱动，点击【安装】按钮进行安装。

2、定义设备数据表选择【基本应用】下【设备通讯】，执行【4.设备数据表】显示设备数据表定义界面。

双击【D2设备号】，通过下面的对话框进行定义：【CPU 类型】选择 S7-200，【设备 IP 地址】填入模块的 IP 地址；这里我们定义了 S7-200PLC 的 VB30~VB39，一共10个字节的数据。

3、监视设备通讯启动监视系统后，能监视驱动程序通讯状态。

选择【基本应用】下的【设备通讯】，执行【6.监视“S7TCP”驱动】，界面如下：4、监视设备数据表选择【基本应用】下的【设备通讯】，执行【5.监视“设备数据表”】在【D2】那一行显示了你预先定义的 10 个字节的数据。

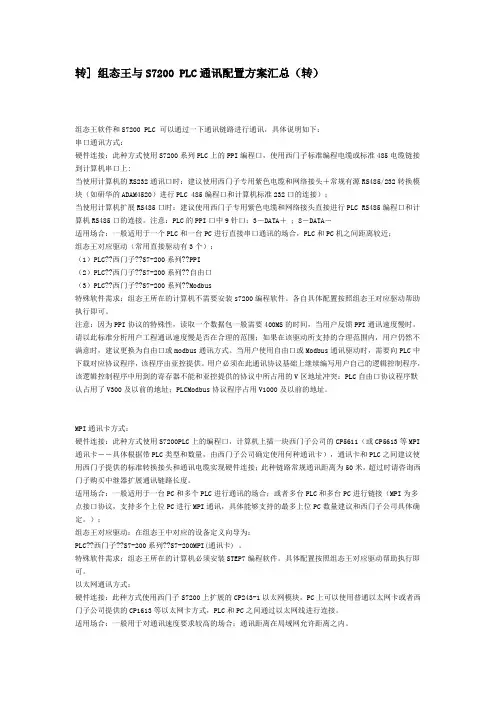

转] 组态王与S7200 PLC通讯配置方案汇总（转）组态王软件和S7200 PLC 可以通过一下通讯链路进行通讯，具体说明如下：串口通讯方式：硬件连接：此种方式使用S7200系列PLC上的PPI编程口，使用西门子标准编程电缆或标准485电缆链接到计算机串口上:当使用计算机的RS232通讯口时：建议使用西门子专用紫色电缆和网络接头＋常规有源RS485/232转换模块（如研华的ADAM4520）进行PLC 485编程口和计算机标准232口的连接）；当使用计算机扩展RS485口时：建议使用西门子专用紫色电缆和网络接头直接进行PLC RS485编程口和计算机RS485口的连接。

注意：PLC的PPI口中9针口：3―DATA＋；8―DATA－适用场合：一般适用于一个PLC和一台PC进行直接串口通讯的场合，PLC和PC机之间距离较近；组态王对应驱动（常用直接驱动有3个）：（1）PLC??西门子??S7-200系列??PPI（2）PLC??西门子??S7-200系列??自由口（3）PLC??西门子??S7-200系列??Modbus特殊软件需求：组态王所在的计算机不需要安装s7200编程软件。

各自具体配置按照组态王对应驱动帮助执行即可。

注意：因为PPI协议的特殊性，读取一个数据包一般需要400MS的时间，当用户反馈PPI通讯速度慢时，请以此标准分析用户工程通讯速度慢是否在合理的范围；如果在该驱动所支持的合理范围内，用户仍然不满意时，建议更换为自由口或modbus通讯方式。

当用户使用自由口或Modbus通讯驱动时，需要向PLC中下载对应协议程序，该程序由亚控提供。

用户必须在此通讯协议基础上继续编写用户自己的逻辑控制程序，该逻辑控制程序中用到的寄存器不能和亚控提供的协议中所占用的V区地址冲突：PLC自由口协议程序默认占用了V300及以前的地址；PLCModbus协议程序占用V1000及以前的地址。

MPI通讯卡方式：硬件连接：此种方式使用S7200PLC上的编程口，计算机上插一块西门子公司的CP5611（或CP5613等MPI 通讯卡――具体根据带PLC类型和数量，由西门子公司确定使用何种通讯卡），通讯卡和PLC之间建议使用西门子提供的标准转换接头和通讯电缆实现硬件连接；此种链路常规通讯距离为50米，超过时请咨询西门子购买中继器扩展通讯链路长度。

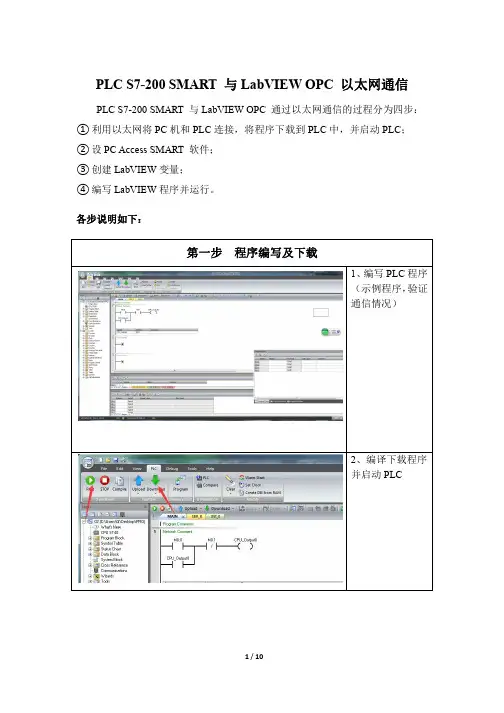

PLC S7-200 SMART 与LabVIEW OPC 以太网通信PLC S7-200 SMART 与LabVIEW OPC 通过以太网通信的过程分为四步：①利用以太网将PC机和PLC连接，将程序下载到PLC中，并启动PLC；②设PC Access SMART 软件；③创建LabVIEW变量；④编写LabVIEW程序并运行。

各步说明如下：第一步程序编写及下载1、编写PLC程序（示例程序，验证通信情况）2、编译下载程序并启动PLC第二步设PC Access SMART 软件1、以管理员身份运行S7-200 PCAccess SMART软件2、右击MWSMART(TCP/IP) ，新建PLC，并Found CPU，左击CPU地址，并确定3、右击新建的PLC并新建文件夹（new folder）4 右击new folder新建item，并对item进行设置。

新建完所有的item 后，保存退出。

5、注意在保存时若出现“configurationcannot be savedwhile the server isactive”的情况，则“计算机右击->管理->服务和应用程序->服务->NI PSPService Locator”，右击停止该项服务，再尝试保存即可。

第三步创建LabVIEW变量1、打开LabVIEW软件，新建项目，再如右图，操作，选择I/O服务器2、在弹出的对话框中双击“OPC Client”3、选择之前建立好的OPC文件4右击“项目管理器”中的“OPC1”进行“创建绑定变量”5、在弹出的对话框中选择之前建立好的OPC文件，选中并将建好的变量添加至红色区域，并点击“确定”6、在弹出的“多变量编辑器”选择确定，如有弹出错误提示，之前步骤有错误，需要重新建立！7、将建立好的变量按住鼠标将其拖入VI程序中，编写程序。

第四步编写LabVIEW 程序并运行1、在LabVIEW 中编写程序并运行（示例）2、遇到该错误后,此时①可将电脑重启，使NI的启动和禁用相恢复默认值；②将上面禁用的服务重新启动。

S7-300与S7-200SMART的以太网通信
今天给大家分享一个有关于S7-300PLC通过自带的PN接口与S7-200SMART系列PLC实现数据交换的内容。

通过一个简单的实例来给大家说明通信功能如何实现：
连接设备：S7-300PLC，CPU317-2PN/DP，S7-200SMART系列PLC，CPU ST40
实现各自输入控制对方输出的功能，即通过S7-200SMART系列PLC的输入点控制S7-300PLC的输出点，通过S7-300PLC的输入控制S7-200SMARTPLC的输出点。

S7-200SMART系列PLC与S7-300PLC之间实现通信时，S7-200SMART系列PLC中不需要编写任何的通信程序，所有通信程序在S7-300PLC中完成即可，S7-300PLC中需要完成硬件组态，网络组态，通信程序的编写等工作
一、S7-300PLC硬件组态
（1）建立一个S7-300的项目，并插入一个S7-300的站点，然后根据实际的硬件进行组态组态，如下图所示：
（2）组态PLC的IP地址
设置好后，对硬件进行编译保存。

二、组态网络连接
打开网络组态，在网络组态中插入一个新的S7连接，并进行组态，如图所示：
三、通信程序的编写
需要在程序中调用FB14和FB15两个块来实现对S7-200SMARTPLC中数据的读和写的操作。

（1）在编写程序前，先启用一个系统时钟功能，使用一个1s的时钟脉冲作为FB14和FB15的REQ的触发条件。

（2）建立一个数据块DB1，用于存放接收到的数据
（3）编写通信程序及数据交换程序
以上为S7-300与S7-200SMARTPLC的单边通讯，希望对大家有所帮助，不对之处忘指正，谢谢。

S7-200 SMART CPU 与S7-300/400以太网接口进行S7通信S7通信是S7系列PLC 基于MPI 、PROFIBUS 、ETHERNET 网络的一种优化的通信协议，主要用于S7-300/400PLC 之间的通信。

经过测试发现S7-300/400通过集成的PN 口或CP343-1/CP443-1与S7-200 SMART PLC 之间的S7通信也是可以成功的，但是需要S7-300/400侧编程调用PUT/GET 指令。

注意：1.S7-200 SMART CPU 与S7-300/400 CPU 之间的S7通信未经西门子官方测试，本文档仅供客户测试使用，使用该种通信方式所产生的任何危险需要有客户自己承担！2.S7-200 SMARTPLC V2.0 版本才开始支持PUT/GET 通信，V1.0版本的CPU 需要升级固件后方可支持PUT/GET 。

3. S7-300/400若采用CP 通信时，则需要采用Standard 或Advanced 类型通信模块，CP343-1 Lean 模块不支持。

4.本文仅介绍S7-300集成PN 口与S7-200 SMART CPU S7通信。

S7通信介绍S7通信是S7系列PLC 基于MPI 、PROFIBUS 、ETHERNET 网络的一种优化的通信协议，主要用于S7-300/400PLC 之间的通信。

S7-300/400通过以太网接口与S7-200 SMART PLC 之间的S7通讯经过测试是可以成功的，但是需要S7-300/400侧编程调用PUT/GET 指令，见表1所示。

表 1 PUT 和GET ：S7-300/400根据使用通信接口（集成的PN 口或CP343-1/CP443-1）不同，调用的功能块来源也不同。

通信接口为S7-300 集成PN 接口时，需要使用Standard Library 中PUT/GET 指令，如图1所示。

图1 S7-300PN 接口需采用Standard LibraryS7-400S7-300描述简要描述 SFB 14 FB 14 读数据 单边编程读访问。

【案例讲解】S7-1200与S7-200SMART之间的以太网通信S7-200 SMART系列固件版本为V2.2版本以上且CPU使用以太网通信时，可以支持S7通信，TCP/IP通信，IS-on-TCP通信，UDP 通信，也包括MODBUS TCP通信。

在这里给大家介绍下S7-1200与S7-200SMART系列PLC之间的以太网通信如何实现，由于两者同为西门子的产品，所以这里主要以S7通信为例给大家做一个简单介绍。

在这里使用1200的PLC作为本地站（即客户端），S7-200SMART系列PLC作为远程站（服务器），通信组态及程序只需要在本地站（即客户端）中进行设计。

1、在TIA Portal软件中建立一个项目名称为“S7-1200与S7-200SMARTPLC之间的通信”的项目，同时分别添加一个S7-1200的PLC，并对其以太网端口属性及IP地址进行设置，如下图所示：注：若使用了路由器连接，需要启用“使用路由器”，并设置路由器的地址即网关。

2、网络配置：（1）点击软件中的“网络视图”选项进入网络视图界面，鼠标左键点击左上角的“连接”按钮，此时PLC会出现蓝绿色，鼠标右键点击PLC，然后选择里面的添加新连接按钮。

如图所示：（2）添加一个新的S7连接点击添加新连接后，在弹出的创建新连接对话框中的右上角处的类型里面把HMI的连接改成“S7连接”，然后选择左侧出现的“未指定”，然后点击添加按钮，然后关闭创建新连接对话框，此时在网络视图中可以看到PLC出现一个S7连接，如下图所示：（注：本地ID在程序中需要用到，需要记住ID号）（3）点击网络视图，进入网络数据配置对话，设置好连接的未指定的IP地址(即S7-200SMARTPLC的IP地址)等参数，如图所示：注：S7-200SMART的TSAP支持03.00或是03.01.（4）程序设计：通信程序只需要在1200PLC处编写，S7-200SMARTPLC处无需编写任何通信程序，这里我们以把S7-1200PLC中DB1.DBB0的数据写入到S7-200SMART的VB0中，以读取S7-200SMART系列PLC 中的VB1的数据放到S7-1200PLC的DB1.DBB1中为例，说明程序的设计。

S7-200与WinCC之间通过以太网的OPC通讯时间：2005-10-14 来源：ｉｎｔｅｒｎｅｔ页面功能【字体：大中小】【评论】【查看对此文的评论】为了实现S7-200和WinCC之间的以太网通讯，您应该选择OPC方式。

因此，在与WinCC连接之前，您应该先完成S7-200和OPC Server之间的通讯。

1. 用鼠标右键点击Tag Management 。

2. 在快捷菜单中点击Add New Driver 。

1. 在文件目录中选择Opc.chn 。

2. 点击Open按钮。

1. 用鼠标右键点击OPC Groups 。

2. 在快捷菜单中点击System Parameter 。

1. 点击OPC.SimaticNET 。

2. 点击Browse Server按钮。

1. 在变量列表中选择所需要的变量。

2. 点击Add Items按钮。

现在您已经可以在CPU和WinCC之间交换数据了。

PLC的通信，可以采用PPI和Profibus两种通信协议之一进行。

1、WinCC与S7-200系列PLC通过Profibus协议进行通信的实现（1）软硬件要求：* PC机，Windows 98操作系统；* S7-200系列PLC；* CP5412板卡或者其他同类板卡，例如：CP5611，CP5613；* EM277 Profibus DP模块；* Profibus 电缆及接头；* 安装CP5412板卡的驱动；* 安装WinCC 4.0或以上版本；* 安装COM Profibus软件。

（2）组态打开SIMATIC NET\COM Profibus，新加一个组态，主站为SOFTNET-DP，从站是EM277 Profibus-DP。

主站的地址选择从1到126。

从站的地址选择从3到99，与EM277的地址一致。

然后用该软件对从站进行配置：打开从站属性，在Configure选项中，选择8bytes in/8bytes out（可根据实际需要选定）。
