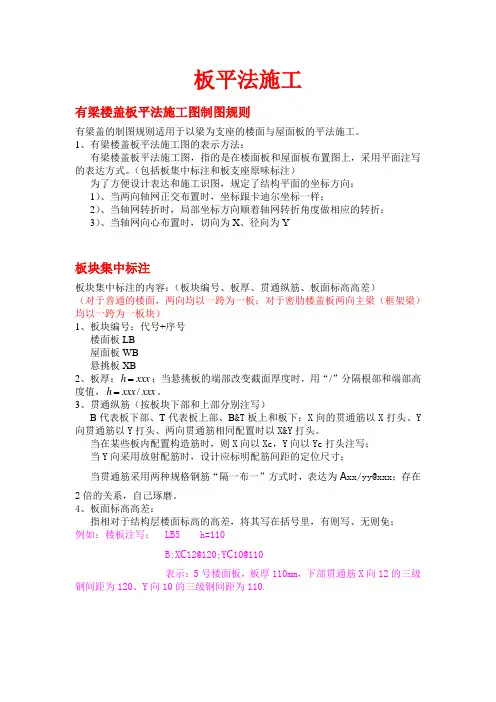

板平法施工有梁楼盖板平法施工图制图规则有梁盖的制图规则适用于以梁为支座的楼面与屋面板的平法施工。
1、有梁楼盖板平法施工图的表示方法：有梁楼盖板平法施工图，指的是在楼面板和屋面板布置图上，采用平面注写的表达方式。
（包括板集中标注和板支座原味标注）为了方便设计表达和施工识图，规定了结构平面的坐标方向：1）、当两向轴网正交布置时，坐标跟卡迪尔坐标一样；2）、当轴网转折时，局部坐标方向顺着轴网转折角度做相应的转折；3）、当轴网向心布置时，切向为X、径向为Y板块集中标注板块集中标注的内容：（板块编号、板厚、贯通纵筋、板面标高高差）（对于普通的楼面，两向均以一跨为一板；对于密肋楼盖板两向主梁（框架梁）均以一跨为一板块）1、板块编号：代号+序号楼面板LB屋面板WB悬挑板XB2、板厚：xxxh=；当悬挑板的端部改变截面厚度时，用“/”分隔根部和端部高度值，xxx=。
h/xxx3、贯通纵筋（按板块下部和上部分别注写）B代表板下部、T代表板上部、B&T板上和板下；X向的贯通筋以X打头、Y 向贯通筋以Y打头、两向贯通筋相同配置时以X&Y打头。
当在某些板内配置构造筋时，则X向以Xc，Y向以Yc打头注写；当Y向采用放射配筋时，设计应标明配筋间距的定位尺寸；当贯通筋采用两种规格钢筋“隔一布一”方式时，表达为A xx/yy@xxx；存在2倍的关系，自己琢磨。
4、板面标高高差：指相对于结构层楼面标高的高差，将其写在括号里，有则写、无则免；例如：楼板注写： LB5 h=110B:X C12@120;Y C10@110表示：5号楼面板，板厚110mm，下部贯通筋X向12的三级钢间距为120、Y向10的三级钢间距为110.板支座原位标注板支座原位标注的内容（板支座上部非贯通筋，悬挑板上部受力筋）1）、板支座原位标注的钢筋，应在配置相同跨的第一跨表达（当在悬挑部位单独配置时则在原位表达）2）、在配置相同跨的第一跨（或梁悬挑部位）垂直于板支座（梁或墙）绘制一段适宜长度的中粗实线（当该筋通长设置时，实线段画至对边或贯通短跨）以该线段代表支座上部非贯通筋，并在线段上方注写配筋值、横向连续布置的跨数，以及是否横向布置到梁的悬挑端。
1、有梁楼盖板平法施工图，系在楼面板和屋面板布置图上，采用平面注写的表达方式。
板平面注写主要包括板块集中标注和板支座原位标注。
2、为方便设计表达和施工识图，规定结构平面的坐标方向为：当两向轴网正交布置时，图面从左至右为X向，从下至上为Y向。
当轴网转折时，局部坐标方向顺轴网转折角度做相应转折。
当轴网向心布置时，切向为X向，径向为Y向。
此外，对于平面布置比较复杂的区域，如轴网转折交界区域，向心布置的核心区域等，其平面坐标方向应由设计者另行规定并在图上明确表示。
3、板块集中标注的内容为：板块编号，板厚，贯通纵筋，以及当板面标高不同时的标高高差。
对于普通楼面，两向均以一跨为一板块：对于密肋楼盖，两向主梁（框架梁）均以一跨为一板块（非主梁密肋不计）所有板块应逐一编号，相同编号的板块可择其一做集中标注，其他仅注写置于圆圈内的板编号，以及当板面标高不同时的标高高差。
4、板厚注写为h=xxx（为垂直于板面的厚度）：当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为h=xxx/xxx：当设计已在图注中统一注明板厚时，此项可不注。
贯通纵筋按板块的下部和上部分别注写（当板块上部不设贯通纵筋时则不注）并以B代表下部，以T代表上部，B﹠T代表下部与上部：X向贯通纵筋以X打头，Y向贯通纵筋以Y打头，两向贯通纵筋配置相同时则以X﹠Y打头。
当为单向板时，分布筋可不必注写，而在图中统一注明。
当在某些板内（例如在悬挑板XB的下部）配筋有构造钢筋时，则X向以Xc，Y向以Yc打头注写。
当Y向采用放射配筋时（切向为X向，径向为Y向），设计者应当注明配筋间距的定位尺寸。
当贯通筋采用两种规则钢筋“隔一步一”方式时，表达为φxx/yy@xxx，表示直径为xx的钢筋和直径为yy的钢筋二者之间间距为xxx，直径xx的钢筋间距为xxx的2倍，直径yy的钢筋的间距为xxx的2倍。
板面标高高差，系指相对于结构层楼面标高的高差，应将其注写在括号内，且有高差则注，无高差则不注。
工程识图之平法标注(板)本文主要从有梁楼盖板、无梁楼盖板、楼板相关构造三个方面讲述板平面标注的具体规则。
一、有梁楼盖板（一）、概念。
以粱为支座的楼面和屋面板。
如图：（二）、标注。
有梁楼盖板平法标注，系在楼面板和屋面板布置图上，采用平面注写的表达方式。
板平面注写主要包括板块集中标注和板支座原位标注。
1、板块集中标注A、标注内容。
包括板代号序号、板厚、上下部贯通纵筋等信息。
B、标注规则（1）、板结构平面坐标方向1)当两向轴网正交时，图面从左至右为X向，从下至上为Y向；2)当轴网转折时，局部坐标方向顺轴网转折角度做相应转折；3)当轴网向心布置时，切向为X向，径向为Y向；（2）、板块编号（3）、板厚注写。
①板厚注写为h=xxx（为垂直于板面的厚度），当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为h=xxx/xxx,当设计已在图注中统一标明板厚时，此项可不注。
②集中标注处标明板厚，如：h=120，图名处标注板厚，如：12.000-21.000板平面布置图h=120。
（4）、板贯通纵筋。
①、贯通筋前用B代表下部，以T代表上部，B&T代表下部与上部；②、X向贯通纵筋以X打头，Y向贯通纵筋以Y打头，两向贯通纵筋配置相同时以X&Y打头；格式为：B：XΦxx@xxx;YΦxx@xxxT：XΦxx@xxx;YΦxx@xxx③、当为单向板时，另一向贯通的分布筋可不必注写，而在图中统一注明。
④、当在某些板内配置有构造钢筋时，则X向以Xc，Y向以Yc打头注写，例如：XB h=150/100 B：Xc&YcΦ8@200)；⑤、当Y向采用放射配筋时，设计者应注明配筋间距的度量位置；⑥、当贯通钢筋采用两种规格的钢筋“隔一布一”时，表达为Φxx/ yy@×××,表示直径为xx的钢筋和直径为yy的钢筋二者之间的间距为×××，如图：示例解读：表示5号楼面板，板厚110，板下部配置的贯通纵筋X向为直径10的三级钢和直径12的三级钢，且两种直径的钢筋隔一布一，两种直径钢筋之间间距100。
